H04M — Телефонная связь
Автоматический телефонный автоответчик
Номер патента: 650247
Опубликовано: 28.02.1979
Авторы: Зубович, Королев, Шляга
МПК: H04M 1/64
Метки: автоматический, автоответчик, телефонный
...второму входу первого элемента ИЛИ 12.Устройство работает следующим образом.Сигнал вызова с линии поступает на вход блока вызова 1, где преобразуется и через релейный блок 2 включает блок ответа 6. Последним воспроизводится ранее записанный ответ абоненту и через релейный блок 2 передается в линию. После воспроизведения ответа сигнал с выхода блока ответа 6 включает блок регистрации 8 и через элемент ИЛИ 13 запускает блок 3 для записи входящего сообщения.При записи входящего сообщения речевой сигнал с линии через релейный блок 2 поступает на входы блока выключения 5, блока регистрации 8, где отмечается факт поступления сообщения, и через элемент ИЛИ 12 на вход блока 3.Если после включения блока 3 речевой сигнал с линии не поступает, то...
Телефонный автоответчик
Номер патента: 651498
Опубликовано: 05.03.1979
Авторы: Глухов, Костыриченко, Лаптев, Морозов
МПК: H04M 1/64
Метки: автоответчик, телефонный
...Генератор импульсов 7 зайускается йавремя между двумя импульсами распределителя импульсов б. Это связано с тем, что теле- " ифонная линия (АТС) после подключения . автоответчика не пропускает к нему серию импульсов номеронабирателя абонента, а пропускает только импульсы начала и конца серии. Поэтому генератор импульсов 7 по информации управляющих импульсов начала и конца серии, набранной абонентом, воспроизводит эту серию импульсов. Блок выбора зоны информации 8 представляет собой набор счетных декад с дешифратором. Каждая декада подключается к генератору импульсов 7 с помощью распределителя импульсов б на приемсерии импульсов определенного разряда классификации, например, по системе УДК. Блок управления 5 предназначен для...
Устройство автоматической коммутации
Номер патента: 651499
Опубликовано: 05.03.1979
МПК: H04M 3/00
Метки: автоматической, коммутации
...Ф или более сигналов (но не более, чем П сигналов),то образование цепи пробы запрещаетсяв логическом блоке б до тех пор; пока"йанего непоступит разрешающийсигнал с блока общей занятости 5,В случае регистрации счетчиком 2определенного числа и сигналов онезавершенных соединениях (где и а)из этого счетчика 2 в логическийблок б йосылается сигнал, полностьюзапрещающий образование цепи пробыдаже в,том случае, когда из блокаобщей занятости 5 поступает разрешающий сигнал. Тем самым коммутационныйблок 1 становится недоступным длязанятия и выводится из сферы обслуживанияПри регистрации каким-либо счетчиком 2 П сигналов о незавершенных соединениях с выхода этого счетчика 2поступает в логический блок б сигнал полностью запрещающий образование...
Устройство для подачи вызывного сигнала для автоматической телефонной станции
Номер патента: 651500
Опубликовано: 05.03.1979
Авторы: Жогло, Орлов, Перцов, Смушкович, Степанова
МПК: H04M 3/02
Метки: автоматической, вызывного, подачи, сигнала, станции, телефонной
...блока разрешения 9 является первым выходом блока 5, а второй выход блока 10 является вторым выходом блока 5.К блоку коммутации 1 подключены абонентские линии 11Устройство работает следующим образом.При переходе вызова в фазу подачи периодического вызывного сигнала блок 2 обработки данных посылает сигнал заявки на подачу посылки вызова на второй вход блока разрешения 9 посылки вызова соответствующего блока 5 обслуживания вызова, выбранного для обслуживания данного вызова. Если в этот момент времени текущая нагрузка генератора 3 вызывного сигнала меньше его максимальной нагруэочной способности, то из блока сравнения 7 поступает сигнал разрешения на третий вход блока разрешения 9, на выходе которого также появляется сигнал разрешения на...
Устройство для контроля параметров номеронабирателя
Номер патента: 470243
Опубликовано: 15.03.1979
МПК: H04M 3/00
Метки: номеронабирателя, параметров
...на определенный вход дешифратора 5 со счетчика 4 времени размыкания поступает сигнал, а схема 3 управления подключает опорный генератор 2 к счет шку времени за мыкания н подает сигнал на его вход установки нуля. Этот же сигнал через схему ИЛИ 8 поступает на вход схемй И 11, на выходе которой сигнала нет,В момент окончания первого замыкания, т.е. в момент начала второго, на определенный вход дешифратора 5 со счетчика 9 времени замыкания поступает сигнал. Таким способом образована первая пара проверки, состоящая из эначе ний времени первого размыкания и первого замыкания импульсной контактуры. В атот же момент схема 3 управления подключает опорный генератор 2 к счет чику времени раэмыкания и подает сигнал 23 на его вход установки...
Устройство для проверки матриц коммутации на герконах
Номер патента: 652726
Опубликовано: 15.03.1979
МПК: H04M 3/22
Метки: герконах, коммутации, матриц, проверки
...который поочередноподает импульсы тока генератора 6 в различные обмотки 15 матрицы коммутации4, также на управляющий вход ключа11. Импульсы с выхода счетчика 2 подаются в блок 14 подключения герконов55для поочередного подключения измерительной пепи 9 и сигнального вхсда ключа. 11 к проверяемым герконам 16 коммутационного поля, Снятие импульса токагенератора 6 с обмотки проверяемогокоммутационного элемента является сигналом включения счетчика 12 временизадержки, на который поступают импульсы тактового генератора , проходящиечерез замкнутый проверяемый геркон,Наличие импульсов на входе счетчика12 свидетельствует о задержке размыкания геркона. В этом случае блок сравнения 13 формирует на выходе сигнал "1",в противном случае - 0". Сигналы...
Устройство для пространственновременной коммутации асинхронных цифровых сигналов
Номер патента: 652727
Опубликовано: 15.03.1979
Авторы: Беличенко, Гординов, Чуркин, Яковлев
МПК: H04M 9/00
Метки: асинхронных, коммутации, пространственновременной, сигналов, цифровых
...При этом кодом "1"кодируется передний фронт сигнала, акодом "О" - задний фронт.Адресно-информационные слова записываются на входные регистры 1, Считывание этих слов из регистров 1 и зацись информации в блок 2 первичной памяти произвоцится поочередно с помощыатактовых импульсов Ф; (1 = 1, 2, .,в, где в - количество АИМ). За каждый такт т обслуживается один входнойрегистр 1,Блок 2 принимает слова и, используяадрес линий связи, записывает информацию в соответствующие ячейки. При этом. каждая линия связи имеет свою ячейкув блоках 2 и 3, Номера линий связи иячеек совпадают.Далее с помощью счетчика тактов5 информация циклически считываетсяиз ячеек блока 2 и выдается на входблока 3, При этом из блока 9 блокировки записи на вход блока 3...
Устройство для передачи цифровой информации через атс
Номер патента: 652728
Опубликовано: 15.03.1979
Авторы: Белоусов, Плахотный, Самофалов, Товкес
МПК: H04M 11/06
Метки: атс, информации, передачи, цифровой
...к линии связи,дополнительный вход и дополннтельнййвыход источника цифровой информации со-;единены соответственно с первым дополнительным выходом и первым дополнительным входом приемника тональнойчастоты, второй дополнительный входприемника тональной частоты соединенс первым дополнительным выходом приемника вызывной частоты, второй дополнительный выход которого подключен кдополнительному входу генератора прямоугольных импульсов, дополнительный40выход которого соединен с дополнительным входом генератора вызывной частоты, дополнительный выход которого соединен с первым дополнительным входоМ45телефонного аппарата, второй дополнительный вход которого соединен с вторымдополнительным выходом приемника тональной частоты, третий...
Тастатурный номеронабиратель
Номер патента: 655088
Опубликовано: 30.03.1979
Авторы: Григориади, Дмитриев, Степенин, Шеремет
МПК: H04M 1/272
Метки: номеронабиратель, тастатурный
...в виде двоичногопараллельного четырехразрядного кода. За одно нажатие кнопки цифра, ей соответствующая, записывается только один раз, ее повторная запись запрещена блоком 2. В это время кодопреобразователь 4 отрабатывает начальную паузу. Если за время от работки начальной паузы абонент успеет набрать еще какое-то количество цифр, то коды, соответствующие цифрам нажатых кнопок, записываются вслед за кодом первой цифры друг за другом в порядке набора и хранятся в запоминающем блоке 3.После отработки начальной паузы кодо- преобразователь 4 посылает в блок 14 управления команду на организацию чтения. По этой команде блок управления формирует сдвиг информации в запоминающем блоке 3 до появления кода первой записанной цифры на позиции чтения,...
Диктофон, управляемый через автоматическую телефонную станцию
Номер патента: 655089
Опубликовано: 30.03.1979
Авторы: Клеперис, Фалканс, Эрнстсонс, Яунзем
МПК: H04M 1/64
Метки: автоматическую, диктофон, станцию, телефонную, управляемый
...входом входного блока 1 и выходом блока 3 памяти.Устройство работает следующим образом.При поступлении сигнала вызова с АТС через соединительную линию 17, 18 и входной блок 1 срабатывает формирователь 2 сигнала вызова и информация о вызове записывается в блок 3 памяти, выходной сигнал которого через блок 4 подключения вызывающего абонента включает лентопротяжный механизм блока 5 записи. Лентопротяжный механизм приводит в действие датчик 6 контроля движения ленты, выходной сигнал которого через релейный блок 7 во входном блоке 1 подключает параллельно линии 17, 18 микрофон и тем самым занимает линию, Одновременно управляющий сигнал с выхода релейного блока 7 5 1 О 15 20 25 30 35 40 45 50 55 60 65 4поступает на вход генератора 8...
Коммутационное устройство с динамическим выбором маршрутов установления связи
Номер патента: 655090
Опубликовано: 30.03.1979
МПК: H04M 3/20
Метки: выбором, динамическим, коммутационное, маршрутов, связи, установления
...месте минимального элемента в строке, на основании которого формируется код направления передачи. Этот код передается в центральный управляющий блок 3, который находит свободную линию в выбранном направлении, подключенную к соответствующему выходу блока 1 коммутации, и управляет коммутацией. Если таковой не окажется, то из центрального управляющего блока 3 подается сигнал в блок 5 сравнения на повторный поиск следующего направления и т. д.При равенстве нулю значения списаннойстроки матрицы М, в блоке 5 сравнения вырабатывается сигнал, поступающий в блок 8 выбора, по которому определяется наиболее предпочтительное направление передачи к вызываемому абоненту. Блок выбора содержит справочик с информацией о состоянии всех направлений связи...
Устройство конференц-связи
Номер патента: 655091
Опубликовано: 30.03.1979
Автор: Котович
МПК: H04M 3/56
Метки: конференц-связи
...выходе цепи компандирования;0(1), 0(1) - преобразованный уплотненный сигнал;1 (1) - сигнал управления шагомквантования;Р(1) - сигнал на выходе амплитудно-импульсного модулятора;У(1) - групповой восстановленныйсигнал на выходе интегратора. Устройство работает следующим образом.В результате перемножения сигналов %(1) - 7(1) с опорными сигналами Х(1) - Х (1) и их последующего суммирования формируется уплотненный во времени сигнал (1). Блок 7 компрессии формирует сигнал управления шагом квантования Ь(1), который через усилитель 11 воздействует на вход амплитудно-импульсного модулятора 12. Как показано на фиг. 2 сигнал управления Е(1) формируется при наличии в ДМ-сигнале К,(1) активного абонента пачек, число символов в которых больше или...
Устройство для программированного набора номера
Номер патента: 657659
Опубликовано: 15.04.1979
Авторы: Григориади, Дмитриев, Коноплев
МПК: H04M 1/26, H04M 1/515
Метки: набора, номера, программированного
...вход адресного блока 9, который устанавливает на адресных входах ДЗЬ 10 адрес группы ячеек памяти, в которую будет производиться запись номера, Далее, по сигналу с адресного блока 9, управляющий блок 8 вырабатывает импульсы, с помощью которых в ДЗЬ 10 устанавливаются в начальное положение ячейки памяти выбранной группы. При этом перебор адресов устанавливаемых ячеек ДЗЬ 10 производится адресным блоком 9 по сигналам с блока 8, После установки всей группы ячеек памяти в начальное состояние блок 8 заканчивает свою работу. После этого адресный блок 9 вырабатывает сигнал сброса бистабильного блока 3. Начиная. со следующего нажатия, сигналы с тастатуры 1 через коммутатор б поступают на вход номеронабирателя 7, в то время как их прохождение на...
Способ измерения телефонной нагрузки и устройство для его осуществления
Номер патента: 657660
Опубликовано: 15.04.1979
Авторы: Большов, Ефимов, Кацнельсон
МПК: H04M 3/24
Метки: нагрузки, телефонной
...е. телефонную нагрузку.На чертеже приведена структурная электрическая схема устройства.Устройство для измерения телефонной нагрузки содержит задающий генератор 1 импульсов, управлякщий блок2, переключатель 3, групповые прово. да 4 пучков линий, блок сравнения 5, 36 переходной блок 6, перфоратор 7, генератор 8 пилообразного напряжения, генератор 9 пакетов импульсов, элемент И 10.Устройство работает следующим об разом.При включении устройства запускается задающий генератор 1.Переключатель 3 по командам управляющего блока 2 производит после довательное подключение групповых про" водов 4 пучков линии к блоку сравнения 5.Занятие каждой линии в контролируемой группе отмечается подключением потенциала земля через индивидуальный резистор к...
Устройство бесшнуровой кроссовой коммутации
Номер патента: 657661
Опубликовано: 15.04.1979
МПК: H04M 5/08
Метки: бесшнуровой, коммутации, кроссовой
...с выходами первого и второго шифраторов 9 и 10, а входы первого и второго шифраторов 9 и 10 соединены соответственно с четвертым и пятым выходами тастатурного блока 8, при этом выходпервого элемента задержки 13 соединен с вторыми входами первого и второго оперативно-запоминающих блоков 11 и 12, а выход второго элементазадержки 14 соединен с третьими вхо,дами оперативно-запоминающих блоков11 и 12, при этом выход первого оператинно-запоминакщего блока 11 является вторым выходом пульта оператора7, вход первого элемента задержки13 является первьм выходом пультаоператора 7, выход первого элементазадержки 13 является третьим выходомпульта оператора 7, выход второгоэлемента задержки 14 является четвер.тым выходом пульта оператора 7, третий...
Телефонное устройство программированного набора номера
Номер патента: 658773
Опубликовано: 25.04.1979
МПК: H04M 1/272
Метки: набора, номера, программированного, телефонное
...блок 3. Присчитывании информации из энергозависимого запоминающего блока 3 блок 5 переводиттастатурный номеронабиратель 2 и энергозависимый запоминающий блок 3 в режимсчитывание, после чего идет процесс считывания, аналогичный процессу записи,Режим перезаписи.При пропалании напряжения питанияблок контроля 4 напряжения через определенную временную выдержку, исключающуюреакцию его на помеху, выдает команду ца блок 5, запускает тактовьй генератор таста.турцого номеронабирателя 2. Блок 5 переводит энергозависимый запоминающий блок 3 в режим считывание, энергонезависимый запоминающий блок 7 - в режим стирание, блокирует рабочие режимы тастатурного номеронабирателя 2, формирует импульс стирания и полает его на. управляющий вход...
Автоматическое устройство для подачи сигнала “отсутствие абонента
Номер патента: 658774
Опубликовано: 25.04.1979
Авторы: Добровольский, Мхитарьян
Метки: абонента, автоматическое, отсутствие, подачи, сигнала
...линию 4 связи, абонентский комплект 5, датчик 6 о сигнала, контакты 7 переключателя, вызывные цепи 8, счетчик 9 числа посылок вызова, исполнительный блок 10, АТС 11, генератор12, дискриминатор 13.,;Устройство работает сЛедующим образом, При поступлении входящего вызова, еслидетектор 3 сигнализирует, что абонент отсутствует, генератор 12 через коммутатор 2 подключается к линии 4 связи. Если абонент готов к приему, к линии 4 связи подключается источники на абонентский комплект 5 по ступает вызов. Если абонент отсутствует, контакты 7 не переключены, то счетчик 9 после приема некоторого заданного числа посылок вызова включит исполнительный блок 1 О, который, в свою очередь, переключит контакт 7.658774 Составитель Н, Любир Н. Хлудова...
Коммутационное поле квазиэлектронной атс
Номер патента: 660297
Опубликовано: 30.04.1979
МПК: H04M 9/06
Метки: атс, квазиэлектронной, коммутационное, поле
...второго узла, причем объединительные шины выходов горизонталей ферридовых коммутационных матриц первого узла присоединены к катодам соответствующих диодов Ферридовых коммутационных матриц., аноды которых через управляемый контакт первого. Узла ферридовых коммутационных матриц присоединенМ к первому выходу импульсного генератоца, а объедийительные шины выходов вертикалей Ферридовых коммутационных мат риц второго узла присоединены к анодам соответствующих диодов Ферридовых коммутационных матриц, катодыкоторых присоединены к второму выходу импульсного генератора.На чертеже приведена функциональная электрическая схема предложенного устройства.Коммутационное поле квазиэлектронной АТС содержит два узла 1 и 2 ферридовых коммутационных...
Устройство для сбора и накопления информации
Номер патента: 660298
Опубликовано: 30.04.1979
МПК: H04M 15/08
Метки: информации, накопления, сбора
...информации.Для этого в устройство для сбора и накопления информации, содержащее ЗО На чертеже изображена структурная электрическая схема предложенного устройства.660298 Формула изобретения каз 213 б/9 Тираж 774 Подписное ИИИПИ ППП Патент,г.ужгород,ул.Проектная Устройство для сбора и накопления информации содержит распределитель 1, первый 2 и второй 3 блоки управления, блок 4 записи, датчик времени и блоки 6 приема информации,Устройство работает следующим образом.Датчик 5 времени выдает информацию о текущем времени и периодически подает сигнал в первый блок 2 управления. При поступлении очередного сигнала с датчика 5 времени первый блок 2 управления выдает команду во второй блок 3 управления для организации режима записи текущего...
Устройство для автоматического вызова абонента
Номер патента: 661843
Опубликовано: 05.05.1979
Авторы: Гюппенен, Раузетдинов
МПК: H04M 1/274
...для автоматического вызова абонента содержит ТЛФ блок 1 спамятью, формирователь 2 конца серийимпульсов набора номера, коммутатор3, исполнительный блок 4, у".илители5, 6, элемент 7 запрета, формирователь 8 импульсов, блок 9 задержки,триггер 10, элементы И 11, 12.Устройство работает следующим образом.При помощи ТЛФ блока 1 ведется набор нужного номера. После набора каждой серии импульсов на выходе Формирователя 2 появляется импульс, который поступает в Формирователь 8 икоммутатор 3 и подготавливает их кработе,При, поступлении из линии сигналатональной частоты (гудков), последний усиливается усилителем 5 и черезэлемент 7 запрета поступает на Формирователь 8, который Формйрует положительный и отрицательный импульсы,Положительный импульс...
Устройство для динамического управления соединениями в автоматической сети связи
Номер патента: 661844
Опубликовано: 05.05.1979
МПК: H04M 7/00
Метки: автоматической, динамического, связи, сети, соединениями
...числа с(. Я (увеличения, если соединение с УК вызываемого абонента не установлено, или уменьшения в про тинном случае) производится нормнро- ваниЕ строки, исходя иэ условия, что Е А " 4 и вновь сформированная строЦ1-140 ка матрицы В возвращается на своеместо в ОЗУ 6.,Далее ЦУУ 3, если сое,динение дошло до вызываемого абонента, освобождает регистр 4 и соединя-ет входы и выходы блоков коммутации 1 и 2 через шнуровой комплект 22, чем 45 и обеспечивается необходимое соединение абонентов. Если же соединение не дошло до абонента, то ЦУУ 3 направляет через входы блока коммутации 1 вызывающему абоненту сигнал ффЗаня тоф.Кроме того Цуу 3 передает в формирователь 9 контрольных сигналон вызовов сигнал о результате обслуживания поступившеГо вызова к...
Громкоговорящее устройство, управляемое голосом
Номер патента: 663125
Опубликовано: 15.05.1979
Авторы: Лавренов, Медведь, Першакова, Сосницкий
МПК: H04M 9/08
Метки: голосом, громкоговорящее, управляемое
...передачи, пороговые блоки7, блоки выбора 8 порога, триггер9 и переключатели 10.Устройствоработает следующимобразом,В исходном положении (отсутствиеразговора) усилитель 2 передачи,всегда открыт, триггер 9 находитсяв одном иэ устойчивых состояний,.а управляя переключателями, выхододного иэ усилителей 4 приема закрывает, другого - открывает.Таким образом, один разговорныйтракт открыт (готов к приему), а663125 Формула изобретения Составитель Г. СероваРедактор Т,Янова Техред Э. Чужик Корректор М, По Заказ 2429/61 . . Тираж 774 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская набд,4/5Филиал ППП Патент, г.ужгород, ул.Проектная,4 во встречном тракте закрыт усилитель 4.В...

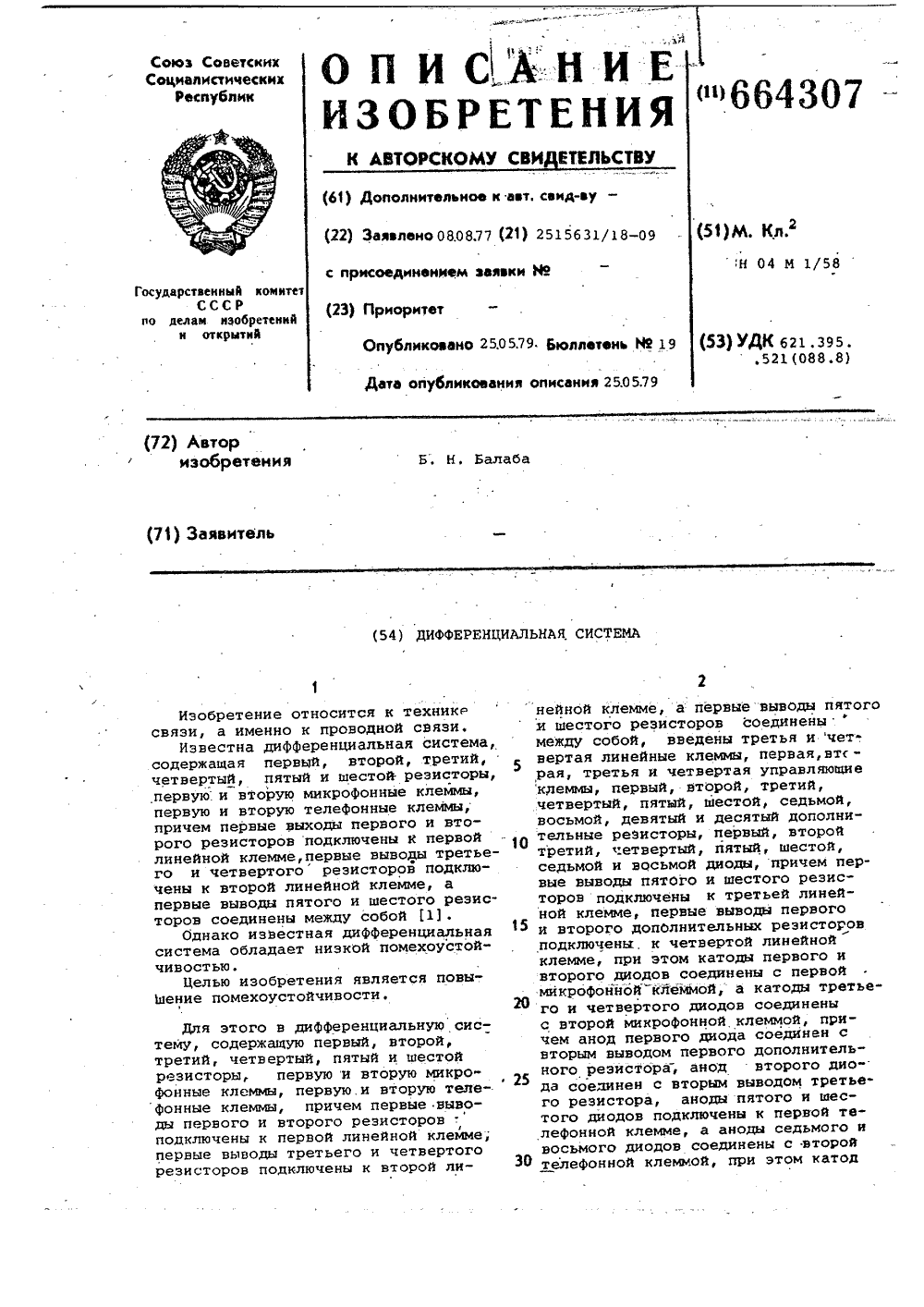

Дифференциальная система
Номер патента: 664307
Опубликовано: 25.05.1979
Автор: Балаба
МПК: H04M 1/58
Метки: дифференциальная
...собой 1.Однако известная дифференциальная система обладает низкой помехоустойчивостью.Целью изобретения является новы 1 аение помехоустойчивости. Для этого в дифференциальную систему, содержащую первый, второй, третий, четвертый, пятый и шестой резисторы, первую и вторую микрофонные клеммы, первую.и вторую телефонные клеммы, причем первые выводы первого и второго резисторов . подключены к первой линейной клемме; первые выводы третьего и четвертого резисторов подключены к второй линейной клемме, а первыевыводы пятогои шестого резйсторов соединенымежду собой, введены третья и четвертая линейные клеммы, первая,втсрая, третья и четвертая управляющиекдеммы, первый, второй, третий,четвертый, пятый, шестой, седьмой,восьмой, девятый и десятый...
Устройство оперативной телефонной и громкоговорящей связи
Номер патента: 664308
Опубликовано: 25.05.1979
Авторы: Березиков, Добровицкий, Кильмухаметов, Озолин, Самарский
МПК: H04M 3/00
Метки: громкоговорящей, оперативной, связи, телефонной
...блоке 2 преобразования 65сигналов управления принимается кодовая последовательность вызова,15 формула изобретения 20 свободной линии с подключеннымик ним линиями связи кольцевой сети, о т л и ч а ю щ е е с я тем,что, с целью сокращения времени ус-тановления соединения и обеспечения сопряжения с коммутационными З 0 .системами общего назначения при организации местной связи без центральной станции, в него введЕны абонентские блоки преобразования сиг.налов управления, блок абонентской 35 коммутайии, переходно-согласующийблок, распределитель направления,узел управления, линейный блок преобразования сигналов взаимодействия,с подключенными к нему радиальными 40 линиями связи, причем выход и входтелефонного аппарата соединены...
Устройство занятия комплекта реле соединительной линии
Номер патента: 664309
Опубликовано: 25.05.1979
МПК: H04M 3/04
Метки: занятия, комплекта, линии, реле, соединительной
...41и 42.Напряжение переменного тока тонального сигнала, когда этот токпроходит через дополнительнуюОбмотку 29, индуктируется во вторичную обмотку 27, и создаваемый токциркулирует по замкнутой цепи:вто.ричная обмотка 27, разделительныйконденсатор 32, провод 51, разделительный конденсатор 35, вторичная обмотка 28, разделительный конденсатор 36, провод 52, разделительный конденсатор 33, вторичная обмотка 27.Вследствие этого в дополнительнойобмотке 30 индуктируется напряжениепеременного тока, который поступаетв приемник 44.Срабатывает исполнительное релеприемника 44 и своим замыкающим контактом 46 подготавливает цепь работы реле 6, Так как приемник 43.включен. в среднюю точку вторичнойобмотки 27, ток в приемник 43 неответвляется и, таким...
Устройство тастатурного набора номера
Номер патента: 666655
Опубликовано: 05.06.1979
Авторы: Артюхов, Мильченко, Чабанюк
МПК: H04M 1/515
Метки: набора, номера, тастатурного
...с вы3хода одновибратора 14,При замыкании любого контакта 17блока тастатуры 1 через диодную матри- .,цу 2 напряжение +Еп (логическая " 1")поступает на вход элемента ИЛИ 9 и40первые входы блока совпадения 6, С выхода элемента ИЛИ 9 положительный потенциал через узел блокировки 13 возбуждает одновибратор 14. Задержка насрабатывание . 1 20 мсек одновибратора14 обусловлена явлением дребезга контактов 17 блока тастатуры 1,По истечении времени одновибратор 14вырабатывает единичный импульс запйсии информация в цифре набираемого номераабонента через блок совпадения 6 записывеется в счетчик 3.С этого момента под действием информации, появившейся в счетчике 3, потенциал на выходе блока совпадения 4 меняется с нулевого на единичный, при...
Телефонный коммутатор оперативной связи
Номер патента: 666656
Опубликовано: 05.06.1979
Автор: Вепринский
МПК: H04M 3/60
Метки: коммутатор, оперативной, связи, телефонный
...обмотка вызывного трансформатора 1, в которой наведен переменный ток 50 гц, лампа 6 контроля вызова, нормально замкнутые контакты второй группы 11 контактов переключения, вторая разговорная шина 18, линия 19 в, телефон абонента,линия 19 г, первая разговорная шина 17, первая обмотка коммутирующего реле 9,плюс источника йитания. Лампа 6 контроля вызова загорается, сигнализируя о нормальном прохождении вызова к телефонному аппарату абонента. Постоянный ток в данном случае в линию не пройдет, т.к, ему преграждает путь конденсатор в устройстве вызова телефонного аппарата абонента.От переменного тока реле 9 не сработает, т.к. нормально замкнутые контакты первой группы 10 контактов переключения эакорачивают вторую обмотку реле,...
Устройство обслуживания вызовов справочно-информационных служб автоматической телефонной сети
Номер патента: 666657
Опубликовано: 05.06.1979
Автор: Котов
МПК: H04M 5/06
Метки: автоматической, вызовов, обслуживания, сети, служб, справочно-информационных, телефонной
...который снимает потенциал с выходов, соединенных с блоком 1 и с блоком 7. Вследствие этого блок 1:прекращает подключение разговорных трактов новых вызывающих абонентов х блоку ожидания 3 и вместо этого подключает их к выходу блока автоинформации 4, оставляя тракты, ранее подключенные к блоку ожидания 3, соединенными с ним до моментов их поочередпого подключения к освобождающимся приборам 5.Снятие потенциала с входом блока 7, соединенных с блоком 10, приводит к снятию потенциала и с входов регистров блока б, так что коды номеров новых вызывающих абонентов не проходят в блок памяти 8, а задерживаются в регистрах блока 6. После передачи последнего разговорного тракта, подключенного к блоку ожидания 3,на освободившийся прибор 5 блок 1...
Устройство симплексной связи, управляемое голосом
Номер патента: 668101
Опубликовано: 15.06.1979
МПК: H04M 9/08
Метки: голосом, связи, симплексной, управляемое
...к первому входу элемента И19, второй вход которого через инвертор 18 соединен с выходом дополнительной линии 11 заформатора 13 через третий замыкающий контакт зО 26 реле 20 соединена с общим проводом источника питания 27.Устройство работает следующим образом.В исходном состоянии устройство находится в режиме дежурного приема. Разговорный сигнал З 5 тональной частоты поступает на согласующийтрансформатор 13, входное сопротивление которого равно волновому сопротивлению линии свя. 40 зи, со вторичной обмотки этого сопротивлениясигнал тональной частоты через размыкающийконтакт 25 реле 20 поступает на фильтр 7 нижних частот, который не пропускает частота ниже 300 Гц, н усиливается линейным усилителем 8.Усйлеиный сигнал поступает на первый...
Громкоговорящее дуплексное устройство диспетчерской связи
Номер патента: 668102
Опубликовано: 15.06.1979
Авторы: Курбетьев, Мирошниченко, Молчанов, Новиков
МПК: H04M 9/08
Метки: громкоговорящее, диспетчерской, дуплексное, связи
...при 30этом триггер Шмитта блока управления каналаприема выполнен в виде последовательно соединенных элементов И - НЕ, при этом первый входпервого элемента И - НЕ является одним входомтриггера Шмитта, а второй вход является дру- З 5гим входом триггера Шмитта, йричем выход второго элемента И - НЕ является выходом тригге" ра Шмитта,", 1, Громкоговорящее дуплексное. устройство дйспетчерской связи по авт, св, 603142, о т л ич а ю щ е е с я тем, что, с целью уменьшения акустической обратной связи, другой выход бло. ка управления канала передачи подключен к дополнительному входу блока управления канала . приема. На чертеже изображена структурная электри-. 40 -ческая схема тредйоженного устройства.Громкоговорящее дуплексное устройство...
