H04M — Телефонная связь

Номер патента: 711699

Опубликовано: 25.01.1980

Авторы: Ковешников, Полковский

МПК: H04M 9/08

Метки: ветви, включения, голоса, передающей, тракта, электроакустического

...разговора, обеспечивается устойчивое преобладание потенциала на входе10 компаратора 7 над потенциалом наего входе 3,1,3 7116Устройство работает следующим обраПри отсутствии речевого сигнала на вход разделительного блока 2 поступает напряжение, обусловленное действием акустического шума на звукоприемник речевого тракта. СЪыхода разделительногоблока 2 напряжение шумового сигнала через усилитель 3 и выпрямитель 5 подается на вход 10 компаратора 7. Одно временно с другого выхода разделительного блока 2 напряжение шумового сигнала через усилитель 4 и выпрямитель 6 подается на вход 11 компаратора 7. Если обе ветви, через которые передается на пряжение шумового сигнала на входы 10 и 11 компаратора 7, имеют примерно одинаковый коэффициент...

Номер патента: 720784

Опубликовано: 05.03.1980

Автор: Блиндер

МПК: H04M 1/00

Метки: импульсов, корректор, набора, номера

...по окончании предыдущего цикла работы. В статической режиме реверсивный счетчик 2 установлен в нулевое состояние; на выходе элемента 3 совпадения высокий уровень напряжения. Блок 4 задержки не ра. ботает, на его выходе высокий уровень напри. жения. Генератор 1 импульсов находится в3ждущем режиме. При поступлении на суммирующий вход реверсивного счетчика 2 входныхимпульсов набора номера состояние его изменяется, при этом по переднему фронту первого входного импульса на выходе элемента3 совпадения устанавливается низкий уровеньнапряжения, Начинает работать блок 4 задержки, в котором время задержки вь;брано таким,чтобы при максимальной серии импульсов по.следний выходной импульс начинался не ранвепоследнего входного импульса при...

Номер патента: 720785

Опубликовано: 05.03.1980

Автор: Паничев

МПК: H04M 1/15

Метки: коммутационного, наматывания, шнура

...кромеопорный конец возвратной пружины сс основанием через дополнительную прНа чертеже приведена схема устройства.Схема устройства для наматывания коммута.ционного шнура содержит основание 1, коммутационный шнур 2, лицевую панель 3 коммута.тора, подвижный блок 4, рычаг 5, неподвиж.ный блок 6, ось 7, возвратную пружину 8,дополнительную пружину 9,Устройство работает следующим образом.Для соединения нужной линии штеккер 10,соединенный с коммутационным шнуром 2,вытягивается с некоторым усилием и встав .ляется в гнездо лицевой панели 3 коммутатора. При натяжении одного из коммутацион.ных шнуров 2 рычаг 5 поворачивается вокруг.оси 7 и закручивает возвратную пружину 8.После снятия штеккера 10 из гнезда рычаг 5под действием возвратной...

Номер патента: 720786

Опубликовано: 05.03.1980

Авторы: Болдырев, Герценштейн, Коваленко, Костиков, Костомаров, Литвинов, Ханин

МПК: H04M 1/26

Метки: набора, номера

...14 отключает абонентскую линию от телефонного аппарата 8 и подключает ее к блоку 15 интерфейса. После набора або нентом с помощью номеронабирателя или таста;туры телефонного аппарата сокращенного но.мера, состоящего, например, из двух цифр, последние фиксируются через блок 4 управления и в фиксаторе 11 кода абонента. По сигйалам блока 4 управлсецйя и лоадресу но мера, записанному в фикса 1 оре 11 кода абопента запоминающее устройство 10, где хранятся все полные номера вызываемых сокращенным набором абонентов, начинает последо вательцо выдавать через блок 9 сопряжения полный номер вызываемого абонента в або. нентскую линиюв После окончания выдачив абонентскую линию всех знаков полногономера вызываемого абонента блок управле.ния...

Номер патента: 720787

Опубликовано: 05.03.1980

Авторы: Спицын, Толстопятов

МПК: H04M 1/72

Метки: абонентское, телефонное

...телефонное устройство содержит рычажный переключатель 1, блок 2 приема вызова, блок 3 разговорных приборов, приемник 4 сигнала, блок 5 управления.Работа устройства рассматривается на примере приема сигнала "Занято".Сигнал "Занято" поступает на блок 3 разговорных приборов и на приемник 4 сигналов, который его фиксирует, задействуя блок 5 управления, Блок 5 управления транслирует (отображает) принятый для абонента сигнал и передает команду в рычажный переключатель 1, который подключает к абонентской линии блок 2 приема вызова, освобождая тем самым абонентскую линию для входящих вызовов, хотя абонент не положил еще микротелефонную трубку.После того как абонент положит микротелефонную трубку абонентское телефонное устройство переходит в...

Номер патента: 720788

Опубликовано: 05.03.1980

Авторы: Бакланов, Буравцов

МПК: H04M 3/12

Метки: абонентской, защиты, линии, оборудования, станционного

...которого/подключены квыходам блока коммутации,блок управления, первый выход которого-соединен с управляющим входом абонентского" комплекта, второй выход блока управления соединен с управляющим входом блокакоммутации, третий выход блока управления,соединенс управляющим входом испытательно-го прибора, распределительный блок, блок считывания, матрицу сканирования, групповые выходы считывания которой соединены с входамиблока считывания, при этом групповые опросные входы матрицы сканирования соединеныс выходами распределительного блока, а первый индивидуальный опросный вход матрицысканирования соединен с опросным входомблока фиксации срабатывания разрядников,второй индивидуальный опросный вход -мат.рицы сканирования соединен с опросным...

Номер патента: 720789

Опубликовано: 05.03.1980

Авторы: Кудакаев, Шаяхметов

МПК: H04M 3/20

Метки: координатный, соединитель

...4, которые были в состоянии включено, происходит сброс их прежних соединений. При . этом защитное реле 12 данной точки коммутации 11 срабатывает-на выключение, контактная группа 15 размыкается, исключая тем самым возможность сброса скоммутированного приоритетного соединения. Реле 12 остальных приоритетных точек коммутации 11 срабатывают на включение, их контактные группы 15 замыкаются, обеспечивая тем самым возможность коммутации вертикалей 1, на которых находятся указанные точки 11, и горизонталей 3, не имеющих приоритета. Пусть, с целью сброса приоритетного соединения без перекоммутации по цепям управления 17 подаются сигналы одновременно в две приоритетные точки коммутации 11, находящиеся в состоянии выключено. Сигнал,...

Номер патента: 720790

Опубликовано: 05.03.1980

Авторы: Герценштейн, Синяков, Ханин

МПК: H04M 3/22

Метки: дистанционного, таксофонов

...6 ИЛИ.Устройство работает следующим образом.В начальный момент времени устройство дистанционного контроля таксофонов находит. ся в исходном состоянии, При каждом ответе вызываемого абонента срабатывает реле 1 ответа абонента и замыкает свой нормально разомкнутый контакт 2. Если в течение периода контроля не произойдет ни одного ответа вызываемого абонента, то блок 3 занятости так720790 Составитель М. ХазанТехред О,Андрейко Ко Редактор Т. Порп тор И, Муска Заказ 349/22 Тираж 729 Подпи ЦНИЙПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д, 4/5ое Филиал ППП "Патент", г жгород,ул. Проектная, 4 3софона сформирует аварийный сигнал на входе элемента 6 ИЛИ, При занятии таксофона без...

Номер патента: 720791

Опубликовано: 05.03.1980

Авторы: Бояр, Городецкий, Задоя

МПК: H04M 3/22

Метки: временных, номеронабирателя, параметров

...номеронобирателя 10 из состояния замыкания в состояние размыкания контактов, Так при первом раз мыкании контактов эти счетчики отсчитывают по единице, после окончания первого замыкания и появлении второго размыкания они зафиксируют число два, затем после окончания второго замыкания - число три и т. д. Счет этот будет продолжаться до тех пор, пока делитель 6 не зафиксирует число десять. Этот момент соответствует поступлению на устройство девяти периодов размыкания-замйкания импульсных контактов номеронабирателя 10. Суммарная длительность этих девяти периодов через элемент И 5 фиксируется счетчиком 9. В момент фиксации числа 1 О делитель 6 запрещает прохождение импульсов отгенератора на счетчики 2, 11, 9 путем снятия разрешения с третьего...

Номер патента: 720792

Опубликовано: 05.03.1980

Авторы: Ермолович, Кот

МПК: H04M 11/10

Метки: команд, линиям, передачи, телефонным

...линии поступает через коммутационный блок 1 на приемник 2 вызова. С его выхода сигнал, сформированный по амплитуде и длительности, подается на вход управляющего блока 3. Последний через коммутационный блок 1 включает исполнительные устройства и дает команду автоответчику 4 о посылке в телефонную линию контрольного сигнала о готовности исполнительных устройств к ра,Макарев3 рректор М. БароодписноеСССР Тираж Госуда елам нз сква, Ж Патент ЦНИИПИ по 113035, М филиал ПППмитет откр ая н ул.,ииб., д, 4/5Проектная, 4 боте, Информационный сигнал приходит с телефонной линии через коммутационный блок 1 к исполнительным устройствам. Сигналы отбоя, представляющие собой пакеты.синусоидальных импульсов, поступают с телефонной линии через...

Номер патента: 720794

Опубликовано: 05.03.1980

Авторы: Дедоборщ, Полионов

МПК: H04M 15/34

Метки: разговоров, стоимости, телефонных, учета

...последующие цифрыномера абонента. Эти данные поступают в согласующий узел 6, где через линейный комплект 8 поступают на вход приемника 9, демодулируются там и в цифровой форме фиксируются в регистре адреса 11, определяя тем самым ячейку блока регистрации суммы 4, из которой должны быть считаны данные. Регистр адреса 11, приняв.все необходимые знаки номера, выдает сигнал запроса в определитель 7. Определинтель 7 в каждыи момент времени разрешает работу с блоком регистрации суммы 4 только одного согласующего узла 6 и только в тот момент, когда блок регистрации суммы 4 не выполняет операции по регистрации импульсов оплаты, передаваемых из блока уп равления, 3. Когда имеется возможность обслуживания вызова от данного согласуюгцего блока 6,...

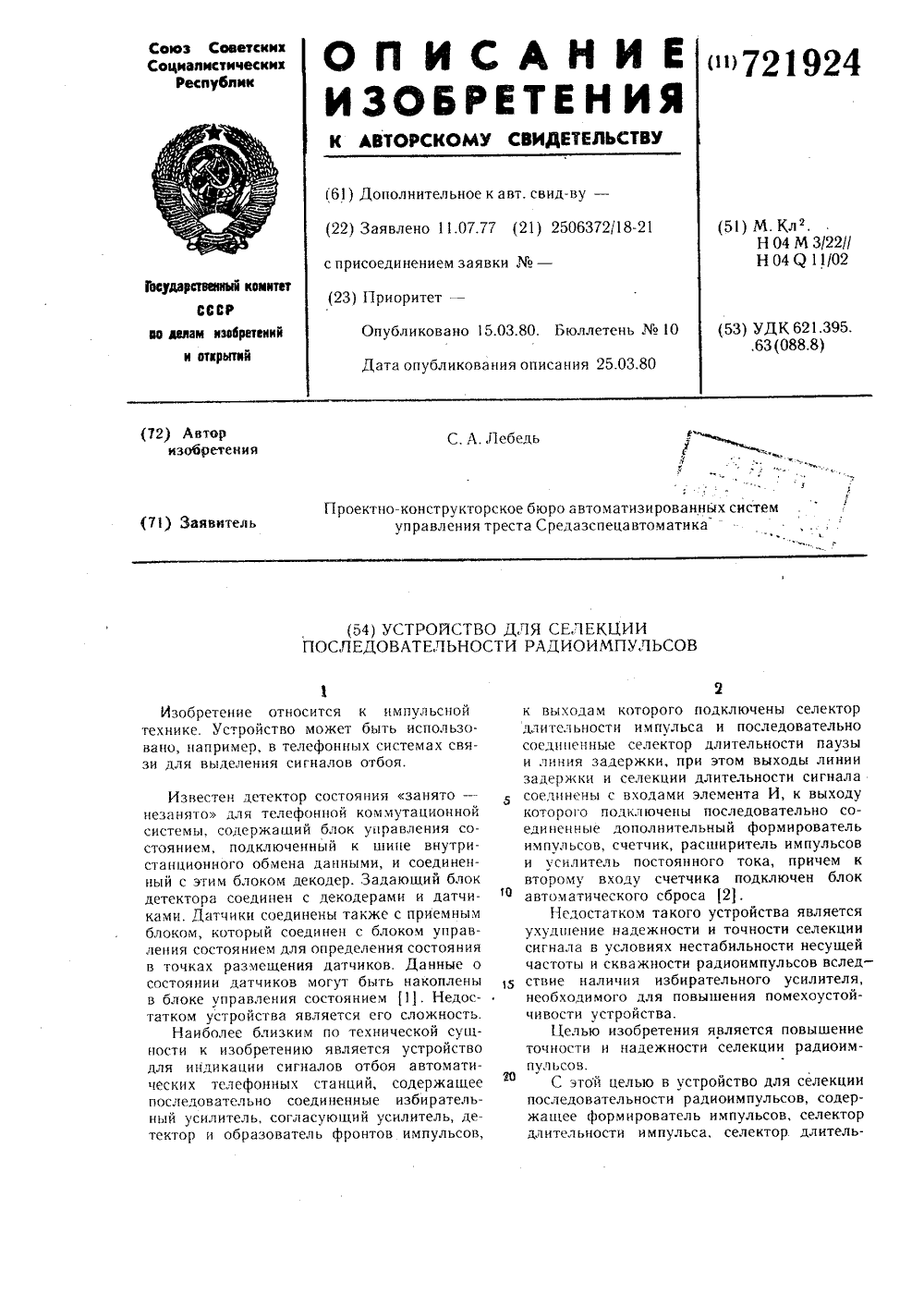

Номер патента: 721924

Опубликовано: 15.03.1980

Автор: Лебедь

МПК: H04M 3/22

Метки: последовательности, радиоимпульсов, селекции

...через элемент И 4 соединен с входом накопителя 8 помехового сигнала, а выходы элементов 736 и 8 соединены с входами компаратора 9.Устройство для селекции последовательности радиоимпульсов работает следующим образом.На вход формирователя 1 импульсов поступает серия импульсов с заполнением 35 синусоидальным сигналом (радиоимпульсов), формирователь преобразует поступающие импульсы в импульсы прямоугольной формы.С выхода формирователя 1 импульсы поступают на первый вход элемента 2 Запрет,40 который в это время открыт по второму запрещающему входу. Передним фронтом первого импульса серии на выходе элемента 2 запускается селектор 5 длительности импульса, представляющий собой ждущий мультивибратор. Селектор 5 формирует на выходе импульс,...

Номер патента: 723787

Опубликовано: 25.03.1980

Автор: Белослюдцев

МПК: H04M 9/04

Метки: двухабонентной, прямой, связи, телефонной

...б,7,8, два тиристора5 9, 10, источник 11 питания микрофонов и источник 12 вызывного тока.Устройство работает следующимоб 1 азом. При вызове, например, снимается микротелефонная трубка телеО фонного аппарата 1, при этом создает7237 Составитель А.СлободскийТехред М.Петко Корректор М. Шароши Редактор Морозова Заказ 453/43 Тираж 729 Подписное цНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раущская наб., д, 4/5филиал ППП Патент, г. Ужгород, ул. Проектная, 4 ся цепь питания телефонного аппаоата1 по цепи: 1 минусф источника 11,резистор 3, телефоннный аппарат 1,1/2 резистора 5, фплюсф источника11. Напряжением, .возникающим на резисторе 3 относительно точки В,отпирается тиристор 10, Вызывной...

Номер патента: 723788

Опубликовано: 25.03.1980

Авторы: Голдырев, Плотников

МПК: H04M 17/02

Метки: автомате, запирания, кассы, монетном

...кассы в монетном автомате содержит основа" ние 1, отсек 2, крышку 3 отсека 2, замок 4, ригель 5 с запирающим элементом б и ползун 7.На фиг.1 обозначены также касса 8, отверстие 9 в стенке отсека 2 и выемка 10 в стенке кассы 8, а на фиг.2 - выступ 11 ригеля 5 и выступы 12 полэуна 7.Устройство работает следующим образом.В исходном положении замок 4 открыт, ригель 5 и ползун 7 не препятствуют вводу кассы 8 в Отсек 2, Касса 8 вводится до упора в заднюю стенку отсека 2, В этом положении выемка 10 оказывается напротив отверстия 9, в котором расположен запирающий элемент 6 ригеля 5. Перед закрытием замка 4 закрывается крышка 3. При закрытии, замка 4 ригель 5 выдвигается и запирающим элементом б;входит в выемку 10, а выступом 11...

Номер патента: 725263

Опубликовано: 30.03.1980

Авторы: Жаржавский, Крауклис, Мясоедов, Спинцис

МПК: H04M 1/515

Метки: набора, номеров, телефонных

...импульсы частотой 10 Гц для посылки их в канал связи. Эти импульсы, попадая на тактовый вход регистра 5, сдвигают цифровой десятичный код 5 первой цифры вправо и подают его на второй вход исполнительного блока 7. Одновременно на первом входе последнего появляются разряды цифрового кода. По совпадению тактовых импульсов и разрядов циф О рового кода происходит подача их в канал связи. Допустим, что в регистре 5 была записана первая цифра 9. Это значит, что в девяти разрядах регистра 5, начиная с правого, записана единица. Тогда для пе редачи цифры 9 требуется девять импульсов, поступающих с делителя 3 частоты. После передачи десятичной цифры, записанной в регистре 5, последний освобождается, на его выходе устанавливается нуль и 20...

Номер патента: 725264

Опубликовано: 30.03.1980

Авторы: Гаврилов, Дмитриев

МПК: H04M 3/48

Метки: абонентское, переговорное

...Формула изобретения йФНЯФййййййййййй Ф йй= .ййййюмй,.ййййй Ф ддйййвюййФ йФЛйййй ййРМмЙйфй" переключения вызовов и и цепей, состоящих из генератора 8 одиночных.импульсов, триггера 9, дифференциальной цепи 10 и электронного ключа 11Устройство работает следующимобразом,Установление связи начинается спосылки сигнала вызова, что осуществляется нажатием на одну из кнопокблока 7 переключения вызовов, сигналс которого поступает на "вход соот-" "ветствующего генератора 8 одиночныхимпульсов,Генератор 8 одиночных импульсовимеет два выхода. С первого выходасигнал поступает на счетный входсоответствующего триггера 9, который срабатывает и запоминает адресвызова. С другоговыхода сигнал.псступает на вход соответствующегоэлектронного ключа 11...

Номер патента: 726673

Опубликовано: 05.04.1980

Авторы: Савичев, Шляга

МПК: H04M 1/26, H04M 1/515

Метки: абонентов, вызова

...отсутвует, Вычитание в счетчике 2 идет допоявления в последнем коде 1011, прикотором (во втором полупериоде такта)на первом выходе блока 3 межсерийноговремени появляется сигнал, которым всчетчике 2 с блока 1 памяти записывается следующая цифра номера и по входублока 6 совпадения дается разрешение напосылку в пинию через репейный блок 7серии импульсов следующей цифры и т.д.Конец номера определяется элементомИЛИ 15 и блоком 16 совпадения следующим образом, При записи в счетчик 2код,цифры поступает и на входы элементаИЛИ 15, которым контролируется наличиеединицы на любом из входов (элементИЛИ положительных сигналов), Если всчетчик 2 записывается код цифры, то свыхода элемента ИЛИ 15 на вход блока16 совпадения поступает положительныйсигнал,...

Номер патента: 731606

Опубликовано: 30.04.1980

Авторы: Перцов, Смушкович

МПК: H04M 3/06

Метки: абонентский, комплект

...абонентский определитель состоит из последовательно соединенных блока разрешения вызова и блока контроля состояния абонентского шлейфа, причем первый вход блока разрешения вызова и второй вход блока контроля состояния абонентского шлейфа являются соответственно первым и вторым входами абонентского определителя, а второй вход блока разрешения вызова является дополнительным входом абонентского определителя.На чертеже приведена структурная электрическая схема предложенного устройства.Абонентский комплект содержит цепь контроля состояния абонентского шлейфа, состоящую из импульсного трансформатора 1, фильтра 2 и усилителя 3, групповой генератор 4 возбуждения, абонентский шлейф 5, элемент 6 коммутации, станционное оборудование 7, блок 8...

Номер патента: 738190

Опубликовано: 30.05.1980

Авторы: Дейнис, Носик, Посмитный

МПК: H04M 1/26, H04M 1/515

Метки: абонентов, автоматизированной, вызова, сети, телефонной

...кодирования, Сигналповторного касания этого же сенсоралибо сигнал от касания сенсором любой другой цифры через коммутатор 1 б Я открывает следующую свободную ячеику блока 13 оперативной памяти,записывается и индицируется блоком.15 индикации, ИМенная тастатура 1,кроме циФр,имеет три сенсора дополб 5 нительных команд Пуск,СбросСохранение кода, сигнал от которых поступает в качестве соответствующих команд на блок 2 управления, и релейный блок 4, Емкость блока 13 оперативной памяти позволяет записать четырнадцатираэрядное число из расчета двух семизначных телефонных номеров. Блок 19 фиксированн.й памяти имеет семь ячеек, в которых может быть записан номер своего телефонного абонента двоично-десятичным кодом с помощью установки...

Номер патента: 741480

Опубликовано: 15.06.1980

Авторы: Копытин, Круглоз

МПК: H04M 1/24

Метки: импульсного, коэффициента, номеронабирателя

...времени, соответствующий началу второго импульса, Сигналом с третьего выхода блока управления 1 открываются ключи 17 схем 14 и 15 заряда конденсаторов.При этом начинается линейный заряд коцден. саторов 7 и 8. 20 30 Выходы схем 2, 3 заряда конденсаторов подключены соответственно к первым обклад.кам конденсаторов 4, 5, вторые обкладки которых заземлены.Третий выход блока управления 1 подключен к первому входу третьей схемы 14 заряда . 35 конденсаторов и к первому входу четвертой схемы 15 заряда конденсаторов.Четвертый выход блока управления 1 подключен ко вторым входам схем 2, 3 15 заряда конденсаторов.40Второй вход схемы 14 заряда конденсаторов соединен со входом счетчика 13 и подключен к выходу элемента НЕТ 12. Выход стабилизатора тока...

Номер патента: 743223

Опубликовано: 25.06.1980

Авторы: Овчинкин, Фукс

МПК: H04M 3/22

Метки: импульсов, корректор

...импульсов работает следующим образом.Входной импульс через инвертор 6 поступает на информационный вход входного Д-триггера 1, Если длительнбсть отрицательнЫх входных импульсов больше двух периодов тактовых импульсов, то на тактовый вход вход743223 ЦНИИПИ Заказ 3490/51 раж 729 Подписно Филиал ППП Патент, г, Ужгород, ул, Проектная, 4 ного Д-триггера 1 поступает через элемент совпадения 5 не менее двух. тактовых импульсов. В этом случае на выходе корректора импульсов появляется импульс, Если длительность входного отрицательного импульса помехи менее двух периодов тактовых импульсов, то через элемент совпадеиия 5 пройдет менее двух тактовых импульсовчто недостаточно для опрокидывания выходного Д-триггера 2, На его выходе импульса...

Номер патента: 748897

Опубликовано: 15.07.1980

Авторы: Григориади, Коноплев, Тихонов

МПК: H04M 1/272

Метки: номеронабиратель, тастатурный

...набора, импульсный ключ 12, разговорный ключ 13,блок 14 управления, дешифратор 18,блок 16 выделения сигналов считывания,формирователь 17 пауз, блок 18 отбоя,Тастатурный номеронабиратель работает следующим образом.При снятии микротелефонной трубкив тастатурном номеронабирателе устанавливается разговорный режим, Приэтом на выходе формирователя 17 паузустанавливается сигнал логической "1"или логического "0". Однако сигнал навыходе формирователя 17 пауз не нарушашает разговорного режима номеронавход импульсного ключа 12 и на входразговорного ключа 13, однако этотсигнал воздействия на работу ключейНе оказывает. В этом случае ключиработают по сигналам управления с копопреобразователя 4 и блока 14 управ,ления, и в линию передается серия...

Номер патента: 750753

Опубликовано: 23.07.1980

Авторы: Писарев, Потапов, Русанов

МПК: H04M 1/26, H04M 1/515

Метки: набора, номера

...первой серии на. бираемого номера кнопку в декадной таста 4туре 4. При этом производится необходимая запись в шифраторе 5. Следует заметить, что запись в шифраторе 5 производится при сколь угодно кратковременном нажатии кнопки. После записи шифратора 5 через счетчик 6 импульсов на один из входов элемента И 7 подается сигнал. Счетчик 6 импульсов воздействует на запоминающий блок 8, который на основании этого воздействия обеспечивает высвечивание подлежащего набору знака на индикаторе 9. Если кнопка в декадной таста. туре 4 находится еше в нажатом состоянии, то со второго входа элемента И 7 сигнал, который подается в исходном состоянии с блокиратора 10, снимается, После отпускания наборной кнопки через декадную тастатуру 4 в...

Номер патента: 758561

Опубликовано: 23.08.1980

Авторы: Добровольский, Мхитарьян, Ховен

МПК: H04M 1/274

Метки: автоматический, аппарат, настольный, телефонный

...Эти импульсы записывают в счетчик блока 7 "1" и эа.пускают одновибратор формирователя 5, вырабатывающий прямоугольный импульс. Блок б7585 10 15 5включается, если в счетчик блока 7 записана "1", закончилось время анализа и пауза между импульсами длинна, т.е. вызываемый абонент свободен. При этом контактом 19 блок 3 отключается от линии, включается генератор тока 20, сигналы с которого поступают на формирователь тона 21 и затем на телефон МТ 12, При снятии вызываемым абонентом МТ 12 с рычага происходит переплюсовка линейных проводов, и блоком 22 громкость звука в МТ 12 увеличивается. Вызывающий абонент поднимает МТ 12 и контактом 13 замыкается разговорная цепь.У. Вызываемый абонент занят. При занятости абонента с АТС поступают короткие...

Номер патента: 758562

Опубликовано: 23.08.1980

Авторы: Богоявленский, Грюнталь, Ермаков, Щеглов

МПК: H04M 1/274

Метки: абонентов, вызова, иногородних, местных

...что вызывает появление кратковременного управляющего импульса на входе блока 2 памяти кодов абонентов. Из блока 2 памяти кодов або. центов считывается код города, который поступает на преобразователь 3 кодов абонентов, где формируется и выдается в линию связи через согласующий блок 4 вторая серия линейных импульсов. При этом преобразователь 3 кодов абонентов снова подает сигнал, запускающий блок 6 выдержки времени, который в этом 4 случае организует только межномерную паузу, по истечении которой снова меняется состояние счетчика блока 7 управления установлением междугородних соединений. Последний снова выдает кратковременный управляющий импульс в блок 2 памяти кодов абонентов, но для спроса выбранного абонента, Этот номер также форми....

Номер патента: 758563

Опубликовано: 23.08.1980

Автор: Бухвинер

МПК: H04M 15/04

Метки: оплаты, переговоров, телефонных, учета

...- заполнение абонентом счета - квитанции;18 - оплата абонентом счета;19 - ввод данных об оплате в приемник 5;20 - опознавание номера вызывающего або. пента;21 - запись или стирание номера абонента при отказе в обслуживании;22 - тарификация стоимости обслуживания;23 - запоминание машинного счета;24 - вызов счета на контроль оплаты при поступлении данных об оплате или ввиду истечения срока оплаты;25 - контроль оплаты сопоставлением данных;26 - регистрация нарушений в оплате, уведомление абонента о санкциях;27 - учет и анализ показателей;28 - распечатка отчетных документов.Укрупненный алгоритм функционирования устройства представляет собой комплекс ручных операций, выполняемых абонентом, а также пакетов программ универсальных...

Номер патента: 764147

Опубликовано: 15.09.1980

Авторы: Гурвич, Эпштейн

МПК: H04M 3/22

Метки: диагностики, отказов, перемежающихся

...элементов 53, 54 совпадения шинами 67, 68 соединены сблоком регистрации и индикации. Вход 55 элемента 69 совпадения соединен сформирователем 21 сброса.36 совпадения, аноды диодных кроссировок 32 - 32" соединены шиной 37с выходом элемента 38 совпадния",-аноды диодных кроссировок ЗЗ - 33соединены шиной 39 с выходом элемента 40 совпадения, аноды диодных кроссировок 34 - 34соединены шиной 41с выходом элемента 42 совпаденияблока 5 управления. Устройство контроля и диагностикиперемежающихся отказов производитанализ двух альтернативных гипотезН и Н в режиме контроля или врежиме диагностики на .каждом шагеиспытаний. Нри появлении сигналов, навходах контролируемогоустройства- .сбой, или заявка обслуженапосле его фиксации сигнал начальная...

Номер патента: 768002

Опубликовано: 30.09.1980

Авторы: Абушенко, Мягков, Парменов, Сергель, Щербаков

МПК: H04M 3/00

Метки: каналов, коммутации, цифровых

...с многотактного генератора 2. Работают памяти поочередно, если в памяти 9 а запись, то в памяти 9 в считывание, и наборот. Очередность работ двух памятей определяется сигналами (1) и (1) (см. фиг. 5). Такая структура построения блока 5 временной коммутации дает возможность коммутировать каналы с той же скоростью, с которой они поступают на вход.Во время записи на адресные входы памятей поступает развертка с многотактного генератора, а на вход разрешения записи - сигналы 1.11(1)Я(1) (см. фиг. 5).В каждую память циклически записывается информация каналов определенной битности. Сигнал У,(1), поступающий с адресного распределителя 3, разрешает запись каналов всех трактов 1-го бита, сигнал 1.1,(1) - 2-го бита, сигнал 1.1(1) - р-го бита,...

Номер патента: 768003

Опубликовано: 30.09.1980

Автор: Спицын

МПК: H04M 3/06

Метки: искания, линейного, соединения, ступени, установлением

...промежуточных линий, блок 9 взаимодействия с регистрами, приемник 1 О сигнала абонент отсутствует, датчик 11 сигналов абонент отсутствует и блок подключения 12.Устройство работает следую,цим образом.Опознаватель 6 входов подключает вход к блоку считывания 7, который принимает и фиксирует информацию, хранящуюся в регистре (не показан). Блок 8 определяет путь, по которому будет подключено соединение, а блок 4 определяет состояние линии вызываемого абонента через абонентский комплект 3. Если вызываемый абонент свободен, то блок управления 5 производит подключение приемника 10 к требуемой абонентской линии через коммутационное поле 1. При этом, если к ТА 2 подключен датчик 11, от приемника 10 передается аналогичный сигнал в блок 9...

Номер патента: 768004

Опубликовано: 30.09.1980

Автор: Букчин

МПК: H04M 3/58

Метки: абонентами, автоматическая, подвижными, связи, станция, телефонная

...из "уп. равляющего блока 1 или из блока 8подключения на информационный входОЗБ 7:поступает номер данного абонентского пункта.Таким образом, номер абонентского пункта в помещении которого находится абонент - владелец жетона, записывается в ячейку ОЗБ 7,адрес которой соответствует индивидуальному номеру данного абонента,При выходе иэ помещения абонентского пункта аббнейт вновь вставляетсвой именной жетон в кассету блока 10(или вынимает свой жетон иэ кассеты),При этом из ячейки ОЗБ 7, соответствующей индивидуальному номеру данногоабонента, стирается номер абонентского пункта. В кассету каждого блока 10 может 45вставляться несколько именнйх жетонов, при этом номер данного абонентского пункта записывается во все ячейки. ОЗБ 7, адреса...
