Устройство для селекции последовательности радиоимпульсов

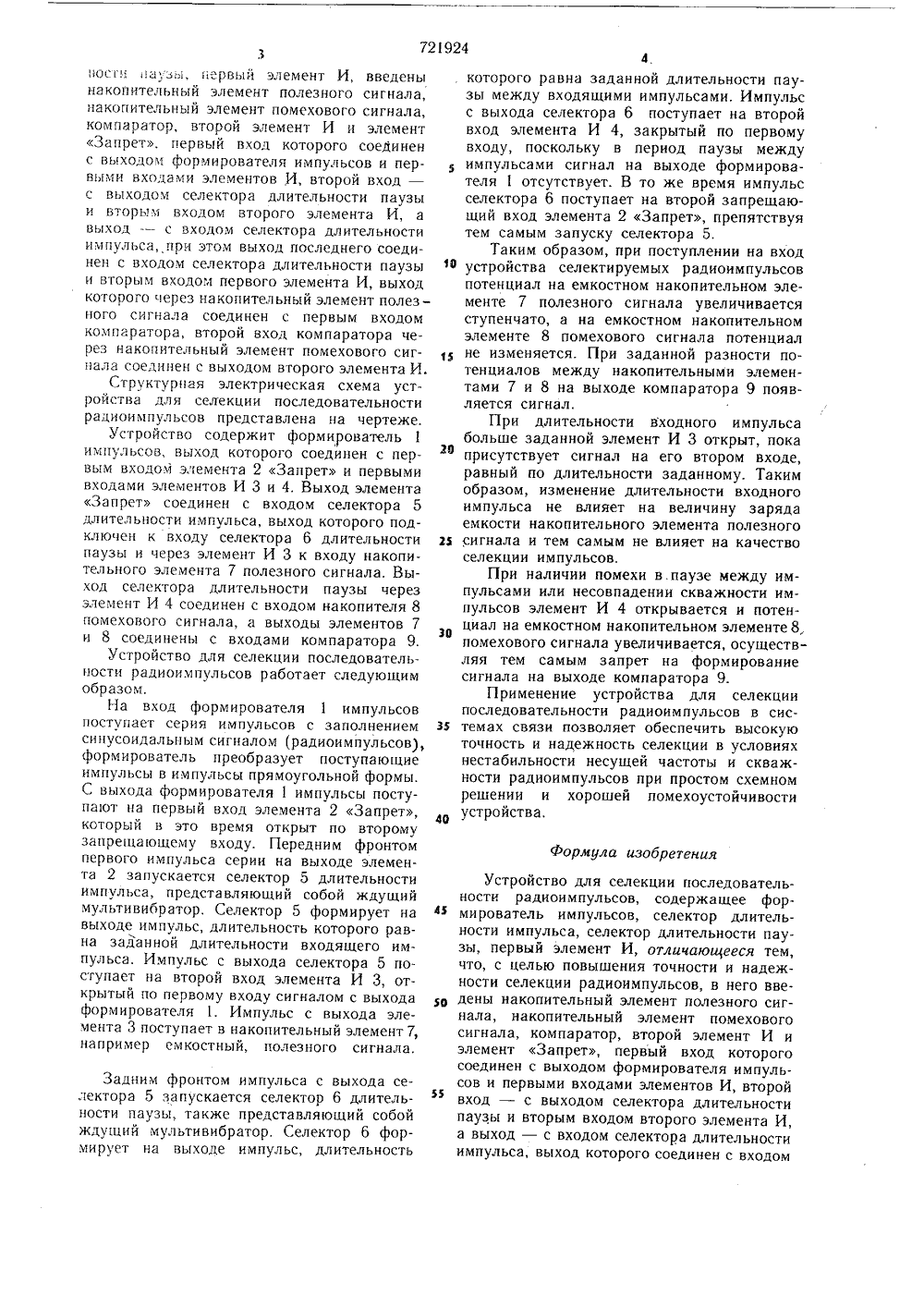

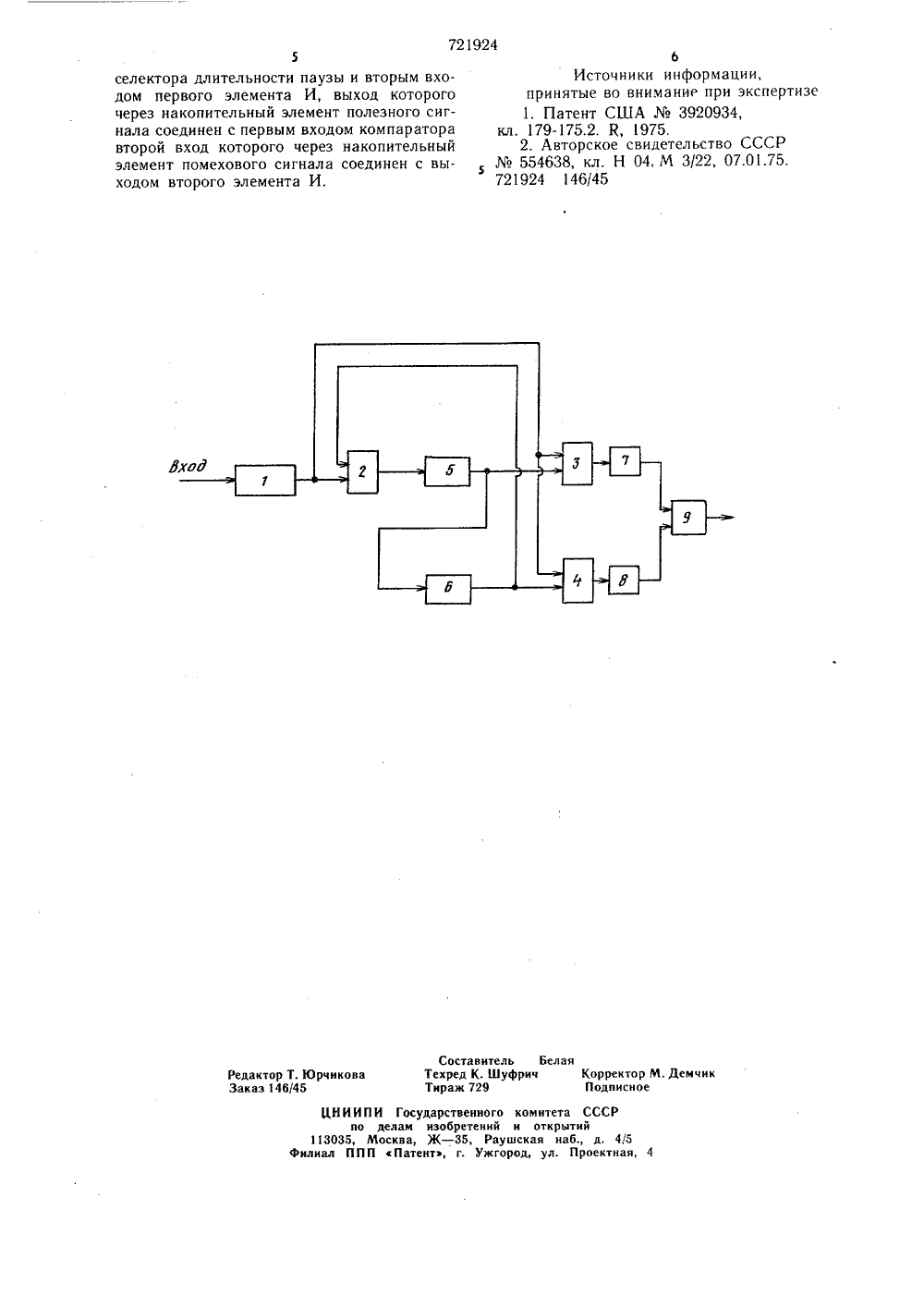

ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскккСоцкаписткческккРеспублкк цц 721924(51) М, Кл.Н 04 М 3/22// Н 04 Я 11/02 Гееудвретвевный кемктет СССР аа алам каееретевий и еткрыткйОпубликовано 15.03.80. Бюллетень 10 Дата опубликования описания 25.03.80Проектно-конструкторское бюро автоматизированных систем управления треста СредазспецавтоматикаИзобретение относится к импульсной технике. Устройство может быть использовано, например, в телефонных системах связи для выделения сигналов отбоя. Известен детектор состояния занято - незанято для телефонной коммутационной системы, содержащий блок управления состоянием, подключенный к цзине внутри- станционного обмена данными, и соединенный с этим блоком декодер. Задающий блок детектора соединен с декодерами и датчиками. Датчики соединены также с приемным блоком, который соединен с блоком управления состоянием для определения состояния в точках размещения датчиков. Данные о состоянии датчиков могут быть накоплены в блоке управления состоянием 11. Недостатком устройства является его сложность.Наиболее близким по технической сущцости к изобретению является устройство для индикации сигналов отбоя автоматических телефонных станций, содержащее последовательно соединенные избирательный усилитель, согласующий усилитель, детектор и образователь фронтов импульсов,к выходам которого подключены селектор длительности импульса и последовательно соединенные селектор длительности паузы и линия задержки, при этом выходы линии задержки и селекции длительности сигнала соединены с входами элемента И, к выходу которого подключены последовательно соединенные дополнительный формирователь импульсов, счетчик, расширитель импульсов исилитель постоянного тока, причем к второму входу счетчика подключен блок автоматического сброса 2.Недостатком такого устройства является ухудшение надежности и точности селекции сигнала в условиях нестабильности несущей частоты и скважности радиоимпульсов вследствие наличия избирательного усилителя, необходимого для повышения помехоустойчивости устройства.Целью изобретения является повышение точности и надежности селекции радиоимпульсон.С этой целью в устройство для селекции последовательности радиоимпульсов, содержащее формирователь импульсов, селектор длительности импульса, селектор. длитель721924 носи ,ауз;:., первый элемент И, введены накопительный элемент полезного сигнала, накопительный элемент помехового сигнала, компаратор, второй элемент И и элемент Запрет, первый вход которого соединен с выходом формирователя импульсов и первыми входами элементов И, второй вход - с выходом селектора длительности паузы и вторым входом второго элемента И, а выход -- с входом селектора длительности импульса, при этом выход последнего соединен с входом селектора длительности паузы ф и вторым входом первого элемента И, выход которого через накопительный элемент полез - ного сигнала соединен с первым входом компаратора, второй вход компаратора через накопительный элемент помехового сигнала соединен с выходом второго элемента И.Структурная электрическая схема устройства для селекции последовательности радиоимпульсов представлена на чертеже.Устройство содержит формирователь 1 импульсов, выход которого соединен с первым входом элемента 2 Запрет и первыми входами элементов И 3 и 4. Выход элемента Запрет соединен с входом селектора 5 длительности импульса, выход которого подключен к входу селектора 6 длительности и ггаузы и через элемент И 3 к входу накопительного элемента 7 полезного сигнала. Выход селектора длительности паузы через элемент И 4 соединен с входом накопителя 8 помехового сигнала, а выходы элементов 736 и 8 соединены с входами компаратора 9.Устройство для селекции последовательности радиоимпульсов работает следующим образом.На вход формирователя 1 импульсов поступает серия импульсов с заполнением 35 синусоидальным сигналом (радиоимпульсов), формирователь преобразует поступающие импульсы в импульсы прямоугольной формы.С выхода формирователя 1 импульсы поступают на первый вход элемента 2 Запрет,40 который в это время открыт по второму запрещающему входу. Передним фронтом первого импульса серии на выходе элемента 2 запускается селектор 5 длительности импульса, представляющий собой ждущий мультивибратор. Селектор 5 формирует на выходе импульс, длительность которого равна заданной длительности входящего импульса. Импульс с выхода селектора 5 поступает на второй вход элемента И 3, открытый по первому входу сигналом с выхода формирователя 1. Импульс с выхода элемента 3 поступает в накопительный элемент 7, например емкостный, полезного сигнала. которого равна заданной длительности паузы между входящими импульсами. Импульсс выхода селектора 6 поступает на второйвход элемента И 4, закрытый по первомувходу, поскольку в период паузы междуимпульсами сигнал на выходе формирователяотсутствует. В то же время импульсселектора 6 поступает на второй запрещающий вход элемента 2 Запрет, препятствуятем самым запуску селектора 5.Таким образом, при поступлении на входустройства селектируемых радиоимпульсовпотенциал на емкостном накопительном элементе 7 полезного сигнала увеличиваетсяступенчато, а на емкостном накопительномэлементе 8 помехового сигнала потенциалне изменяется. При заданной разности потенциалов между накопительными элементами 7 и 8 на выходе компаратора 9 появляется сигнал,При длительности входного импульсабольше заданной элемент И 3 открыт, покаприсутствует сигнал на его втором входе,равный по длительности заданному. Такимобразом, изменение длительности входногоимпульса не влияет на величину зарядаемкости накопительного элемента полезногосигнала и тем самым не влияет на качествоселекции импульсов.При наличии помехи в.паузе между импульсами или несовпадении скважности импульсов элемент И 4 открывается и потенциал на емкостном накопительном элементе 8,помехового сигнала увеличивается, осуществляя тем самым запрет на формированиесигнала на выходе компаратора 9.Применение устройства для селекциипоследовательности радиоимпульсов в системах связи позволяет обеспечить высокуюточность и надежность селекции в условияхнестабильности несущей частоты и скважности радиоимпульсов при простом схемномрешении и хорошей помехоустойчивостиустройства. Формула изобретения Задним фронтом импульса с выхода селектора 5 запускается селектор 6 длительности паузы, также представляющий собой ждущий мультивибратор, Селектор 6 формирует на выходе импульс, длительность Устройство для селекции последовательности радиоимпульсов, содержащее формирователь импульсов, селектор длительности импульса, селектор длительности паузы, первый элемент И, отличающееся тем, что, с целью повышения точности и надежности селекции радиоимпульсов, в него введены накопительный элемент полезного сигнала, накопительный элемент помехово го сигнала, компаратор, второй элемент И и элемент Запрет, первый вход которого соединен с выходом формирователя импульсов и первыми входами элементов И, второй вход - с выходом селектора длительности паузы и вторым входом второго элемента И, а выход - с входом селектора длительности импульса, выход которого соединен с входом721924 Составитель Белаяедактор Т.Юрчикова Техред К. Шуфрич Корректор М. Демчик Заказ 146/45 Тираж 729 Подписное ного комитета СССРеннй и открытийРаушская наб., д. 4/5Ужгород, ул. Проектная,ЦН И И П И Государственпо делам изобрет 113035, Москва, Ж - 35, илиал ППП Патент, г. селектора длительности паузы и вторым входом первого элемента И, выход которого через накопительный элемент полезного сигнала соединен с первым входом компаратора второй вход которого через накопительный элемент помехового сигнала соединен с выходом второго элемента И. 6Источники информации,принятые во внимание при экспертизе1. Патент США3920934,кл. 179-175.2. К, 1975.2. Авторское свидетельство СССР554638, кл. Н 04, М 3/22, 07.01.75.721924 14 б/45
