Устройство для автоматического поддержания уровня выходной мощности передатчика
Номер патента: 144875
Опубликовано: 01.01.1962
Авторы: Вопилкин, Королев, Оленев
Метки: выходной, мощности, передатчика, поддержания, уровня
...устройства, который производится в моменты пауз (отсутствие модуляции), должно быть значительно меньше длительности паузы. Полный заряд емкости запоминающего устройства определяется временем перехода с приема на передачу.При наличии модуляции детектор АРУ автоматической регулировки усиления с помощью реле отключается от запоминающего устройства. При прекращении модуляции напряжение на конденсаторе детектора АРУ должно снизитюдо уровня несущей. Частотная ха144875 рактеристика детектора выбирается, исходя из условия допустгмой неравномерности напряжения высокой частоты на сетке мощного каскада при действии АРУ. Схема управления реле содержит резонэнсный усилитель, частота которого определяется областью наибол шего отношения...
Стабилизатор свч мощности на полупроводниковых диодах
Номер патента: 145914
Опубликовано: 01.01.1962
Метки: диодах, мощности, полупроводниковых, свч, стабилизатор
...которого определяется. В другом плече тройника находится согласованная конечная нагрузка 3, позволяющая раздельно изменять фазу и модуль коэффициента отражения для компенсации ассиметрии волноводного тройника 1,Ввиду отсутствия взаимной связи между плечами силовых линий Е и Н и отсутствия отражения от конечной нагрузки 3 на индикаторе 4 можно наблюдать коэффициент отражения испытуемого элемента, Для измерения малых отражений необходимо, чтобы линии связи имели минимальные потери в тракте, в связи с чем в стабилизаторе СВЧ мощности применены в качестве регулирующих элементов четыре низкочастотных германиевых диода. Диоды включены в линию парами с разной полярностью в ларе и последовательно по постоянному току. В схеме примене СВЧ...
Устройство для автоматического поддержания постоянства уровня низкочастотного сигнала
Номер патента: 146793
Опубликовано: 01.01.1962
Автор: Минц
МПК: H03L 1/00
Метки: низкочастотного, поддержания, постоянства, сигнала, уровня
...или прямоугольного напряжения служит коммутатор 7 напряжения, а в качестве источника опорного напряжения постоянного тока - блок 8.14 б 793Первая гармоника напряжения прямоугольной формы выделяется и усиливается резонансным усилителем б и поступает на двухтактный безынерционный фазовый детектор б, на вход которого одновременно поступает напряжение частоты коммутации (50 гц) через фазовращающий элемент 9, служащий для обеспечения необходимого фазового сдвига (Ф=+180) между напряжением полезного сигнала, подведенного к фазовому детектору б, и напряжением коммутации. В зависимости от полярности напряжения разбаланса, приложенного ко входу модулятора 4, с выхода фазового детектора б через соответсгвующие диоды 10, 11 в подогревные...
Устройство для регулировки величины сеточного тока генератора
Номер патента: 146810
Опубликовано: 01.01.1962
Авторы: Арш, Виторт, Красновский, Эпштейн
МПК: H03L 7/02
Метки: величины, генератора, регулировки, сеточного
...с заземленным анодом, применяемого для разрушения горных пород.Устройство имеет следующие основные элементы: генератор 1 Л, барретор 2 Л, фотоэлемент ЗЛ, амперметры 1 А, 2 А, токовые реле (1 РТ, 2 РТ) и электромагнитный двигатель 20.Сеточная цепь высокочастотного генератора с заземленным анодом находится под высоким напряжением и в ней в качестве датчика величины сеточного тока использован барретор 2 Л.Световой поток барретора 2 Л направлен на фотоэлемент ЗЛ, выход которого через усилитель (лампа 4 Л) соединен с токовыми реле 1 РТ и 2 РТ, воздействующими на двигатель 1 Р, перемещающий катушки связи П, и 21., управляющие величной связи сеточной цепи с цепью нагрузки.Амперметр 2 А, включенный последовательно с лампой 4 Л, градуируется...
Устройство для блокировки электрической системы автоподстройки частоты астатического типа при пропадании синхронизирующей частоты
Номер патента: 147234
Опубликовано: 01.01.1962
Автор: Вольфбейн
МПК: H03L 7/14
Метки: автоподстройки, астатического, блокировки, пропадании, синхронизирующей, системы, типа, частоты, электрической
...напряжение его равно нулю.Постоянное значение напряжения на входе регулирующего устройства 8 и отсутствие напряжения на входе регулирующего устройства 9 определяют неизменное значение частоты регулируемого генератора 1 и фазы вспомогательного генератора 3.Изменение разности фаз генераторов 1 и 3 при сохранившемся равенстве значений частот генератора 1 и синхронизирующего сигнала приводит к появлению управляющего напряжения на входе регулирук- щего устройства 9, В результате этого происходит автоматическая подстройка фазы вспомогательного генератора 3 и значение разности фаз генератора 1 и 3 остается постоянным.В случае отклонения частоты регулируемого генератора 1 от значения частоты синхронизирующего сигнала на входе 10 суммирующего...
Устройство фазовой автоматической подстройки частоты
Номер патента: 148111
Опубликовано: 01.01.1962
Авторы: Вдовин, Дорохов, Муртов
МПК: H03L 7/081
Метки: автоматической, подстройки, фазовой, частоты
...У на входе схемы б управления управляющее работой электронного ключа 7, включенного в тракт входного сигнала, равно нулю, и ключ в результате приложенного к нему через вход 8 опорного напряжения открыт. При изменениях угла сдвига фаз между напряжениями на входах фазового детектора 4 и схемы б управления электронный ключ 7 при некотором значении с 1 соответствующем заданному углу сдвига фаз, запирается, Напряжение пилот-сигнала на вход фазового детектора 4 поступает только в тот период, сигнала на вход фазового детектора 4 поступает только в тот период, когда сдвиг фаз между напряжениями У, и О, равен 180 +Лр за. данное. Следовательно, скачок фазы перестраиваемого генератора 9,на вход которого через фильтр 10 низкой частоты подключен...
Способ синхронизации многоканальных систем связи внешним синхронизирующим сигналом и устройство для его осуществления
Номер патента: 149811
Опубликовано: 01.01.1962
Автор: Рыков
МПК: H03B 19/00, H03L 7/00
Метки: внешним, многоканальных, связи, сигналом, синхронизации, синхронизирующим, систем
...1, позволяющая изменять коэффициент деления дслиге. лей частоты на целое число периодов частоты о, выделенной ца прием. цой стороне устройства. На выходе каждого делителя будут действовать частоты в , /, , образующие сетку частот на приемной стороне.При помощи электронной ключевой схемы схема несовпадения отключает обратную связь при совпадении частот 1 последнего каскада делителя и внешней наинизшей частоты Еца передающей стороне капала 2 связи. Для увеличения быстродействия схемы необходимо подключать цепь обратной связи ко всем каскадам делителей частоты, С этой же целью параллельно схеме несовпадения подключается рсгенсративная цепь 3 так, чтобы выход 4 схемы несовпадения был связан со входом 5 регенеративной испи. В...
Способ стабилизации высокостабильных генераторов частоты
Номер патента: 149812
Опубликовано: 01.01.1962
МПК: H03L 7/00
Метки: высокостабильных, генераторов, стабилизации, частоты
...При этом в состав управителя или на выход эталона в случае необходимости вводится пересчетное устрой149812ство, уточняющее величину вводимой поправки в соответствии с характером зависимости частоты от потенциала гравитационного поля.На фиг. 1 изображена блок-схема устройства для осуществления назвмного варианта описанного способа; на фиг, 2 - блок-схема устройства применительно к космическому варианту.Сигнал с датчика 1 (например, с гравиметра) подается па управитель частоты 2 и оттуда на генератор 3 (например, атомные часы). Такая блок-схема годна для работы в наземных условиях. Воздействие на частогу эталона при этом может быть осуществлено, например, с помощью магнитного ил 11 электрического полей или путем использования...
Генератор высоковольтных импульсов прямоугольной формы
Номер патента: 150135
Опубликовано: 01.01.1962
Авторы: Павловский, Склизков
МПК: H03L 3/00
Метки: высоковольтных, генератор, импульсов, прямоугольной, формы
...больше атмосферного. Для повышения точности синхронизации в центре электрода 3 размещен поджигающий электрод 4. Расстояние между электродами подбирается таким, чтобь 1 пробивное напряжение промежутка б было на 20% больше отрицательного напряжения трансформирующей линии. Пробивное напряжение промежутка в устанавливается равным 30% отрицательного напряжения трансформирующей линии. Подстройка промежутка б при изменении отрицательного напряжения производится регулированием давления газа в междуэлектродном пространстве.150135Импульс, возникающий в трансформирующей линии 1 поступает на вход трансформирующей линии 5 через перенапряженный промежуток в. Линия 5 состоит из 5 отрезков г кабеля РК - б, которые намотаны в отдельные бухты"., Все...
155181
Номер патента: 155181
Опубликовано: 01.01.1963
МПК: H03L 7/099
Метки: 155181
...частогь яв 0- генератора.На че 17 те)ке ИЗООРажена 0;10 к-с.е.11 Явт)1 ене)сч)1)с., НОЯсц 51 оц 1 ЯЯ описываемый способ.Сигнал и-ой гармоники ав гогенератора 1, полученный после умножения в и раз умножителем 2, смениваетс 5 сме"ителе 3 с снгця- ЛОМ ЭТал ОЦНОГО ГЕЦЕРат 01)а 4. РЯЗЦОСТНЫН СЦГЦсЛ, МСНЛЕННЫ 11 СЦЛИ . - лем 5, подается к фазовому лет к гору 6. Олн)времени) ня этот же детектор поступает сигнал от автогенератор 1, поделенный лелителем Т в к ряз. Вы 7 Одное напряткение с фазового летек горя 6 через упр)вляОшцй ЭЛЕМЕНТ 8 ПОдетраИВаЕт аВтОГЕцЕратОр 1 По СНГцаЛу ЭтаЛОНцсп О Гснсрятора 4.Описанный спосоо фаз)в)1 явтопОлст 1)ойкн чясг;)ты может Йы гь использован в эталона 7;, в когорых применяется молекуляпцый г- нератор.,о 15...
155827
Номер патента: 155827
Опубликовано: 01.01.1963
МПК: H03K 3/335, H03L 1/00
Метки: 155827
...в закрытое состояние и .весь процесс повторяется. Так как длительность т выходного импульса155827гораздо меньше времени заряда цепочки Р С то для периода выходных импульсов справедливо выражение:7= кСвн 1 пЕ - УоЧтобы мощность, рассеиваемая на транзисторе, не превосходила допустимую, должно выполняться следующее условие;1/9 1Рдоп2 Р. ЕкгяЕ - Угде Рдо - допустимая мощность рассеивания для типа транзистора, используемого в генераторе.Из формулы для периода выходных импульсов видно, что период зависит от режима релаксатора по постоянному току.Работа элементов стабилизации частоты Я С цепочки и линии задержки) заключается в следующем.В момент разряда емкости С,заряжается емкость С, входящая в цепочку динамического смешения. После...
156189
Номер патента: 156189
Опубликовано: 01.01.1963
МПК: H03L 7/00
Метки: 156189
...и параметров транзисторов. Поэтому частота генерируемых преобразователем импульсог, определяется собственной частотой выходного 1.С контура. Таким образом, стабилизация частоты генерируемых сигналов достигается путем самосинхронизации преобразователя от его выходного контура. Для получения на нагрузке 4 напряжения синусоиды для каждой заданной частоты генерируемых импульсов следует подбирать определенные значения 1 и С.Предмет изобретен и яСпособ стабилизации частоты преобразователя напряжения, выполненного на транзисторах, отличаюшийся тем, что, с целью само- синхронизации преобразователя, в цепь базы транзисторов вводят напряжение Ооратной связи, снимаемое с резонансного контура, включенного в цепь нагрузки.Составитель И. Засидников...
156190
Номер патента: 156190
Опубликовано: 01.01.1963
МПК: H03L 7/087
Метки: 156190
...частот и воздействии других факторов.При приеме амплитудно-манипулированных телеграфных сигналов принятый сигнал поступает одновременно на амплитудный детектор 6 приемника и частотный дискриминатор, настроенный на среднюю частоту принимаемого канала амплитудной телеграфии. Для индикации точной настройки на принимаемый канал в предлагаемом устройстве можно использовать прибор-индикатор 7, представляющий собой вольтметр постоянного тока, подключаемый к выходу фазового детектора. Нулевые показания прибора соответствуют точной настройке, а отклонение стрелки вправо или влево - расстройке в соответствующую сторону. Предмет изобретения Устройство автоматической подстройки частоты для приемников частотно- и амплитудноманипулированных...
156978
Номер патента: 156978
Опубликовано: 01.01.1963

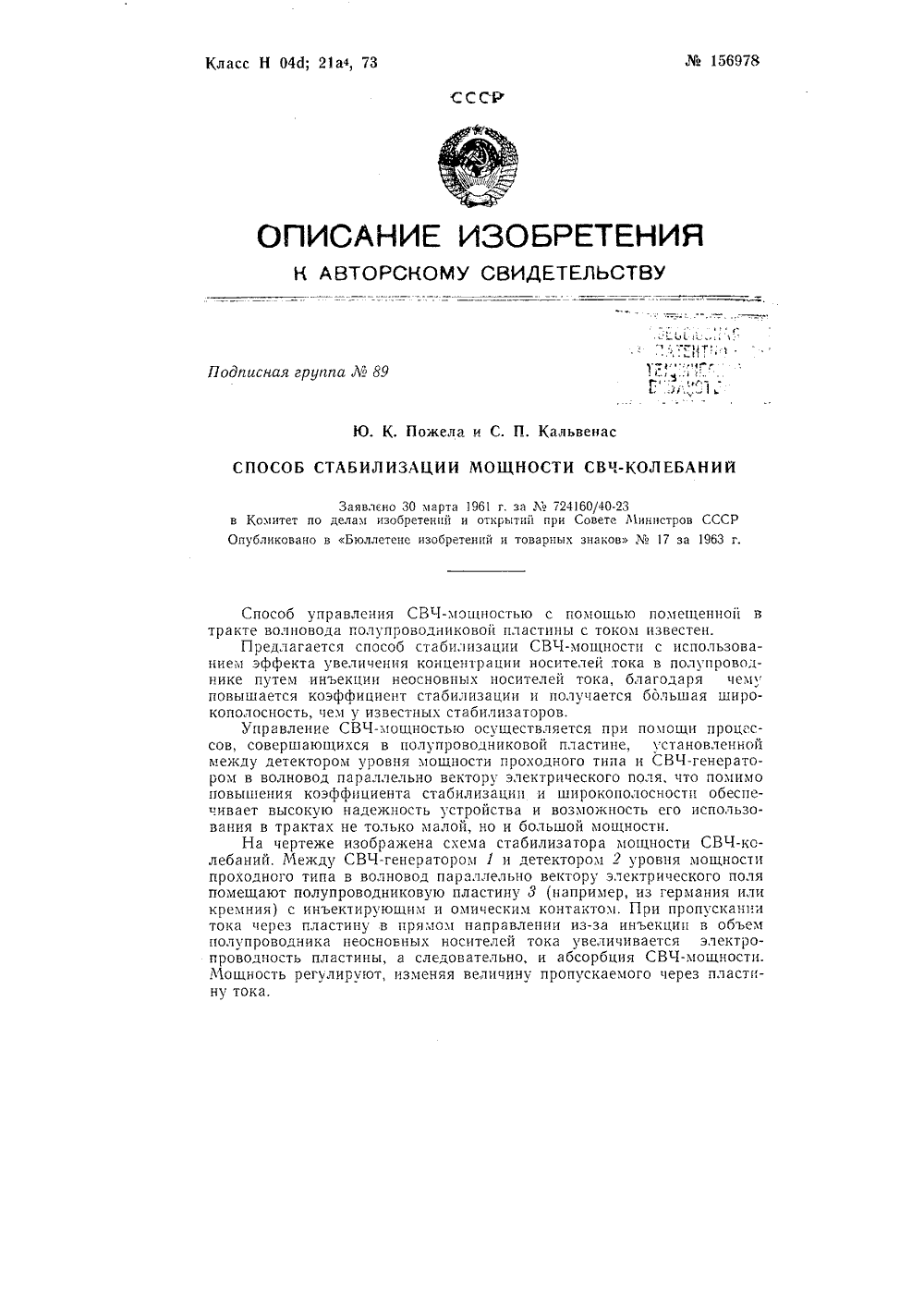

Метки: 156978
...контактом. При пропускании тока через пластину в прямом направлении из-за инъекции в объем полупроводника неосновных носителей тока увеличивается электропроводность пластины, а следовательно, и абсорбция СВЧ-мощности. Мощность регулируют, изменяя величину пропускаемого через пластину тока.15 б 978 При подаче сигнала с детектора 2 уровня мощности через усилитель 4 на полупроводникову 10 пластину 3 с инъектирующим и Оми 1 еским контактом СВЧ-:1 ощность стабилизируется. Происходит это следующим образом. Сигнал на детекторе уровня мощности увеличивается, усиливается, в результате увеличивается ток, проходягций через полупроводниковую пластину, а следовательно, возрастает инъекция неосновных носителей тока и поглощение СВЧ-мощности до...
156985
Номер патента: 156985
Опубликовано: 01.01.1963

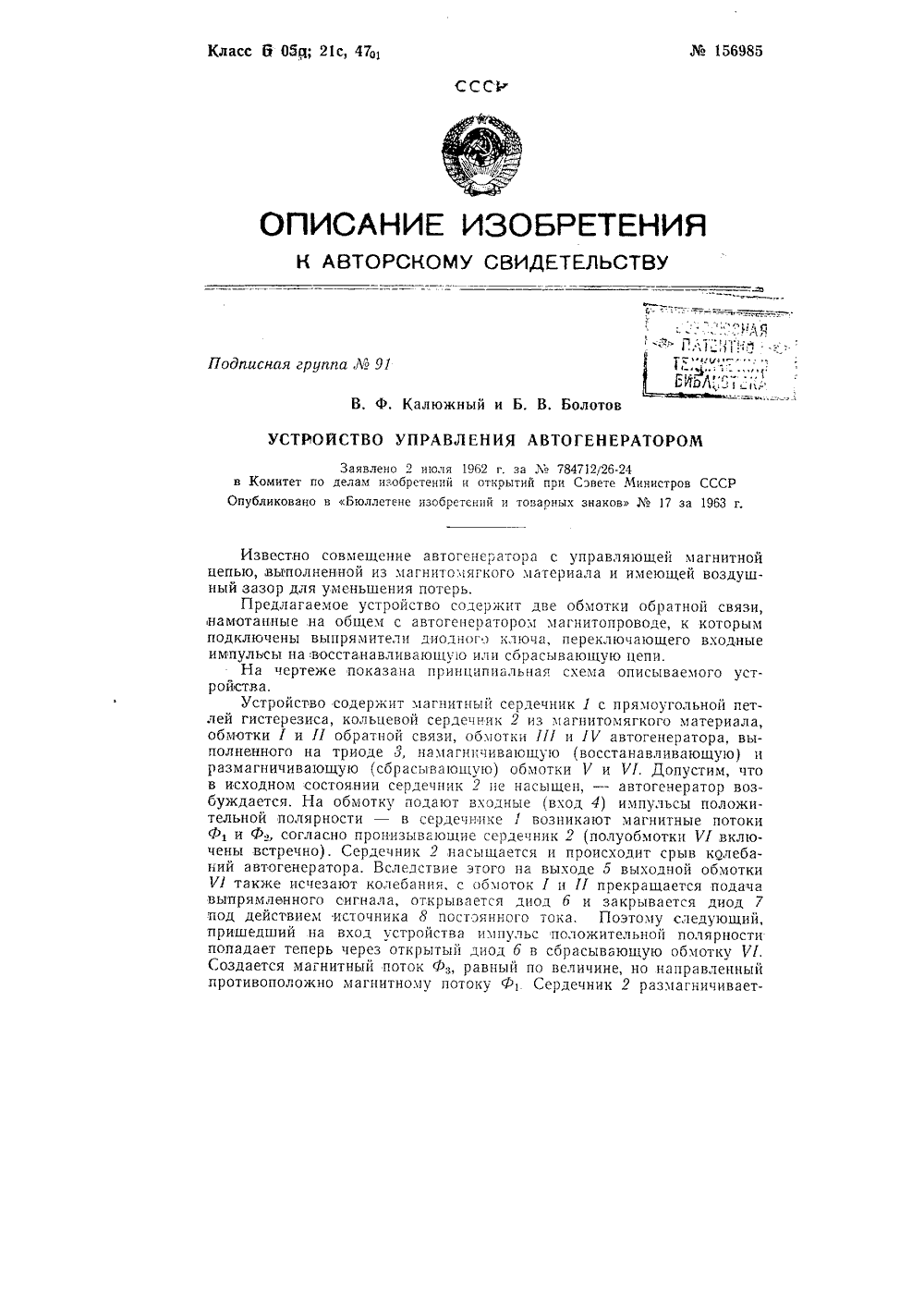

МПК: H03L 5/00
Метки: 156985
...4) импульсы положительной полярности - в сердечнике 1 возникают магнитные потоки Ф, и Фз, согласно пронизывающие сердечник 2 (полуобмотки Л включены встречно), Сердечник 2 насыщается и происходит срыв колебаний автогенератора. Вследствие этого на выходе 5 выходной обмотки П также исчезают колебания, с обмоток 1 и 11 прекращается подача выпрямленного сигнала, открывается диод б и закрывается диод 7 под действием источника 8 постоянного тока. Поэтому следующий, пришедший на вход устройства импульс положительной полярности попадает теперь через открытьш диод б в сбрасывающую обмотку П. Создается магнитный поток Фз равный по величине, но направленный противоположно магнитному потоку Ф. Сердечник 2 размагничиваетнои ушЛ 156985 Предмет...
158309
Номер патента: 158309
Опубликовано: 01.01.1963
Метки: 158309
...кристалл, термистор или любое объемное сопротивление, чувствительное к температуре. Через пластинку пропускают ток, который снижает уровень прошедшей мощности СВЧ вследствие увеличения электропроводности полупроводника, а тем самым - и абсорбции СВЧ мощности.Увеличение электропроводности вызывается разогревом полупроводника под действием протекающего через него тока. Изменяя величину тока, регулируют мощность, и таким образом осуществляот аттенюацио уровня СВЧ мощности.Стабилизация мощности СВЧ осуществляется следую,цпм образом.Если сигнал на детекторе уровня мощности увеличивается, он усиливается усилителем и в результате увеличивается ток, проходящий через полупроводниковую пластину, а следовательно, увеличивается...
159201
Номер патента: 159201
Опубликовано: 01.01.1963
МПК: H03L 7/113
Метки: 159201
...УПЧ, настроенный на частоту ниже промежуточной, детектор и УНЧ, сигналы которого поданы на цепь сброса схемы поиска. Указанное отличие позволяет исключить настройку на частоту сигнала зеркального канала,На чертеже изображена блок-схема предлагаемой системы АПЧ.На схеме показаны передатчик 1 станции, смеситель 2 и гетеродин 3, Система АПЧ помимо основного канала, содержащего обычно усилитель 4 поомежуточной частоты, дискриминатор 5 и устройство б поиска, имеет параллельный канал сброса поискового усгрой. ства, Этот канал включает дополнительный усилитель 7 промежуточной частоты, настро. и на частоту ниже промежуточнои, де 8 и усилитель 9 низкой частоты,В случае появления при поиске на выходе смесителя 2 сигналов, частота которых...
160203
Номер патента: 160203
Опубликовано: 01.01.1964
МПК: H03L 5/02
Метки: 160203
...действия генератора.На чертеже изображен триодный генератор сантиметрового диапазона, использующий предлагаемое устройство для связи с нагрузкой анодно-сеточного контура.В описываемом устройстве вывод высокочастотной энергии осуществляется с помощью патрубка 1, проходящего через катодно-сеточный контур 2 и выполняющего роль индуктивности малой величины. В связи с тем, что участок катодно-сеточного кснтура 2, где проходит патрубок 1 вывода энергии, имеет малое волновое сопротивление, а также в связи с низкой добротностью этого контура при щли. чии в нем лампы 3, влияние патрубка 1 на электрические параметры контура 2 практически не сказывается, Это позволяет в односторонней конструкции генератора сантиметровых волн (с расположением...
161060
Номер патента: 161060
Опубликовано: 01.01.1964
МПК: H03K 3/335, H03L 1/00
Метки: 161060
...или увеличение тока управляющего электрода диода 5, что, в свою очередь, изменяет переключения этого диода.Управление моментом открывания диода 5, с целью стабилизации амплитуды выходных импульсов, может быть осуществлено также импульсами, подаваемыми в цепь управляющего электрода диода 5 и задержанными относительно импульса синхронизации диода 1 иа время, зависящее от величины выходной амплитуды. С помощью элемента 9 со стабилизироваиым напряжением можно, устанавливая, желаемйй уровень стабилизации, изменять амплитуду выходных импульсов. Генератор импульсов со стабилизированной амплитудОЙ Вьходпых импульсов, сост 051 щиЙ из последовательно соединенц управляемоо полупроводникового прибора и последовательного резонансного входного...
163211
Номер патента: 163211
Опубликовано: 01.01.1964
МПК: H03L 5/02
Метки: 163211
...что сложение мощностей двух или более передатчиков, работающих на общую нагрузку, достигается с помощью соответствующего числа линий равной длины, связанных между собой при помощи активных сопротивлений, причем каждое сопротивление связи разделяется на два одинаковых сопротивления, включенных между одноименными проводниками и расположенных на одинаковых расстояниях от концов линий.Предл агаемое устройство для сложения мощностей радиопередатчиков не вносит реактивной составляющей на выход передатчика, так как в качестве развязывающих элементов применены активные сопротивления, не измевяющие своих параметров в расчетном диапазоне частот, Сопротивления связи, которые в данном устройстве заменяют балластное сопротивление, рассредоточены по...
Магнитный мультивибратор
Номер патента: 163648
Опубликовано: 01.01.1964
МПК: H03K 3/286, H03L 1/00
Метки: магнитный, мультивибратор
...напряжение, равное по величине напряжению стабилизации стабилитронов 4, а остальное напряжение прикладывается к первичной обмотке 5 трансформатора б. Напряжение на вторичной обмотке 7 этого трансформатора будет меньше, чем падение напряжения на сопротивлении 8, диод 9 буде заперт и ток через вторичную обмотку трансформатора протекать не будет,Напряжение со вторичной обмотки 10 магнитные мультивибрата двух транзисторах меоторых включен коммут трансформатора прикладывается к диоду 11 в обратном направлении с его проводимостью, при этом переход база - эмиттер транзистора 2 будет закрыт напряжением положительной обратной связи; ток через вторичную обмотку 10 не протекает. После насыщения дросселя все напряжение прикладывается к...
Ждущий мультивибратор
Номер патента: 166379
Опубликовано: 01.01.1964
МПК: H03K 3/284, H03L 5/02
Метки: ждущий, мультивибратор
...репиее сопротивлспие триода 3 зависит от по.сгц 1 иала па его базе, являющегося в дяшлом устроЙстве функцией частоты следования запускающих импульсов, которые подаются 1 ля вход 4 устройства. Импульспое напряжение зО 2отрицательной полярности с коллектора иор мальио открытого триода 2 через конденсатор а поступает па базу триода 6, па котором собран усилительный каскад. С выхода усилителя импульсиое няпряжеиие пОложительиой полярности через конденсатор 7 подается иа базу триода 3.В зависимости От частоты следовя 11 П 51 постояииая составляющая сигнала изменяется по величине, при этом рабочая точка триода 3 измеияет свое положепие, так как усилитель па триоде б пе пропускает постоянной состав. ляющей папряжеиия. Внутреннее сопротивле...
Устройство для стабилизации среднего токамагнетрона
Номер патента: 166789
Опубликовано: 01.01.1964
Автор: Организаци
МПК: H01J 25/50, H03B 9/10, H03L 5/02 ...
Метки: среднего, стабилизации, токамагнетрона
...тока 1 поступает электрический сигнал, представляющий собой разность между эталонным напряжением, заимствованным от газоразрядпого стабилизатора 2, и падением ггапряжения на сопротивлениях в цепи сетки усилителя постоянного тока, получаемым за счет протекания через них среднего тока магнетронного генератора 3.Этот сигнал ошибки после усиления в усилителе постоянного тока поступает на экранную сетку подмодулятора 4; в результате изме няется величина его выходного импульса, отпирающего модулятор 5, что, в свою очередь, приводит к изменению импульсного, а следог,ательно, и среднего тока магнетрона,Фазирование (полярность сигналов) усили теля постоянного тока выполнено таким образом, что росту среднего тока магнетрона соответствует...
Устройство для автоматической подстройки частоты гетеродина телевизионного приемника
Номер патента: 169577
Опубликовано: 01.01.1965
Автор: Семченко
Метки: автоматической, гетеродина, подстройки, приемника, телевизионного, частоты
...промежуточной частоты служит контур, образованный индуктивностью 8 и паразитной емкостью схемы. Для усиления постоянного тока в цепи отрицатель 2ной обратной связи используется та же лампа 2, работающая в триодном режиме, Нагрузкой лампы усилителя постоянного тока служит сопротивление 4. Сопротивление 4 сов местно с внутренним сопротивлением триодной части лампы 2 и делителем, образованным сопротивлениями 5 и б, включенными в цепь обратной связи, образуют мостовую схему. В диагональ мостовой схемы включен уп равляющий элемент, например полупроводниковый диод 7, подключенный к гетеродину блока переключателя телевизионных каналов 8.Для перехода от автоматической подстрой ки частоты к ручной подстройке служит переключатель 9.Включение...
Устройство для запуска разрядников в высоковольтном импульсном генераторе
Номер патента: 175085
Опубликовано: 01.01.1965
Автор: Усов
Метки: высоковольтном, генераторе, запуска, импульсном, разрядников
...ГЕНЕРАТОР гающии импульс, поданныи на этот электрод, вызывает пробой между электродами 2 и 3, который, в свою очередь, вызывает пробой между основными электродами 1 и 2.Генератор высоковольтных импульсов на чертеже условно изображен в виде накопительной емкости 4, заряжаемой от источника 5 высокого напряжения и через зарядное сопротивление б, После срабатывания разрядника энергия, запасенная в емкости, разряжается на сопротивление 7 нагрузки. Импульс для запуска тригатрона подается от пускового генератора 8 по коаксиальному кабелю 9. Перед присоединением к тригатрону кабель намотан на сердечник 10 из ферромагнитного материала, а затем оболочка и жила кабеля присоединены соответственно к электродам 2 и 3 тригатрона. Оболочка кабеля...
Способ автоматической подстройки частоты генераторов (резонаторов) свч
Номер патента: 176954
Опубликовано: 01.01.1965
Автор: Зотов
МПК: H03L 7/12
Метки: автоматической, генераторов, подстройки, резонаторов, свч, частоты
...Пределы перестройки устройства частотной селекции обеспечивают поочередный прием им либо двух различных гармоник ста- О билизируемого генератора, либо одного колебания генератора двумя различными гармониками гетеродина перестраиваемого устроиства частотной селекции. При постоянной средней скорости перестройки прохождение 5 расстройки устройством частотной селекциипроисходит за строго определенный интервал времени. Заданному значению частоты стабилизируемого генератора соответствует определенный, установленный при настройке ге- О нератора интервал времени, измеряемый устройством. При отличии фиксируемого в процессе подстройки интервала времени от установленного на вход управителя 4 поступает сигнал ошибки. приводящий к...
Устройство для автоподстройки генераторов свч
Номер патента: 176960
Опубликовано: 01.01.1965
МПК: H03L 7/00
Метки: автоподстройки, генераторов, свч
...устройствах для автоподстройки генераторов СВЧ, например магнетронного генератора, выполненных в виде соедииешюго с органом настройки генератора подпружиненного штока, опирающегося на кулачок, соединенный с приводным механизмом системы автоподстройки, обычно используют независимую систему настройки, управляющую вторым органом настройки генератора, что существснно усложняет конструктивное выполнение генератора.В предложенном устройстве совмсееееееие системы автоподстройки генератора с системой его настройки достигнуто тем, что в нем кулачок посредством одного пальца соединен с ползуном приводного механизма системы автоподстройки, а посредством второго пальца - с поступательно перемещающейся кулисой приводного механизма системы...
182195
Номер патента: 182195
Опубликовано: 01.01.1966
Автор: Худыш
МПК: H03L 7/093
Метки: 182195
...детектор 4. Опорным напряжением детектора 4 является напряженис эталонного генератора. Если в момент поступления импульса запуска фазовый детектор открыт, происходит запуск одновибратора 5.Время выдержки одновнбратора выбира ют таким, чтобы во всем диапазоне регулироьания оно было меньше периода эталонного напряжения.Таким образом, к моменту прихода следующего импульса запуска одновибратор вновь 15 возвращается в первоначальное состояние,при котором его выходное напряжение равно нулю.Прямоугольные импульсы с выхода одновпбратора интегрируются фильтром нижних 20 частот 6 и вызывают увеличение постоянногонапряжения на управляющем элементе 2. Это приводит к увеличению частоты настройки четырехполюсника / и уменьшению фазового сдвига,...
Способ компенсации уходов фазы сигнала в узкополосных фильтрах•”=-=6
Номер патента: 182764
Опубликовано: 01.01.1966
МПК: H03H 7/20, H03L 7/085
Метки: компенсации, сигнала, узкополосных, уходов, фазы, фильтрах•"=-=6
...нижних частот и подается на один из входов балансного модулятора б. На второй вход балансного модулято ра подается переменное напряжение с выхода фильтра 1, предварительно сдвинутое по фазе на 90 фазовращателем 7. Амплитуда переменного напряжения, действующего на выходе балансного модулятора, характеризует 15 величину фазового ухода в фильтре 1, а фазапеременного напряжения на выходе этого звена зависит от знака ухода фазы в фильтре может преображать два значения, отлича щихся друг от друга на 180.20 Напряжение с выхода балансного модулятора усиливается усилителем 8 и поступает на второй вход сумматора, В сумматоре к основному напряжению, поступающему с выхода усилителя, добавляется с усилителя 8 квадратурная составляющая с фазой,...
