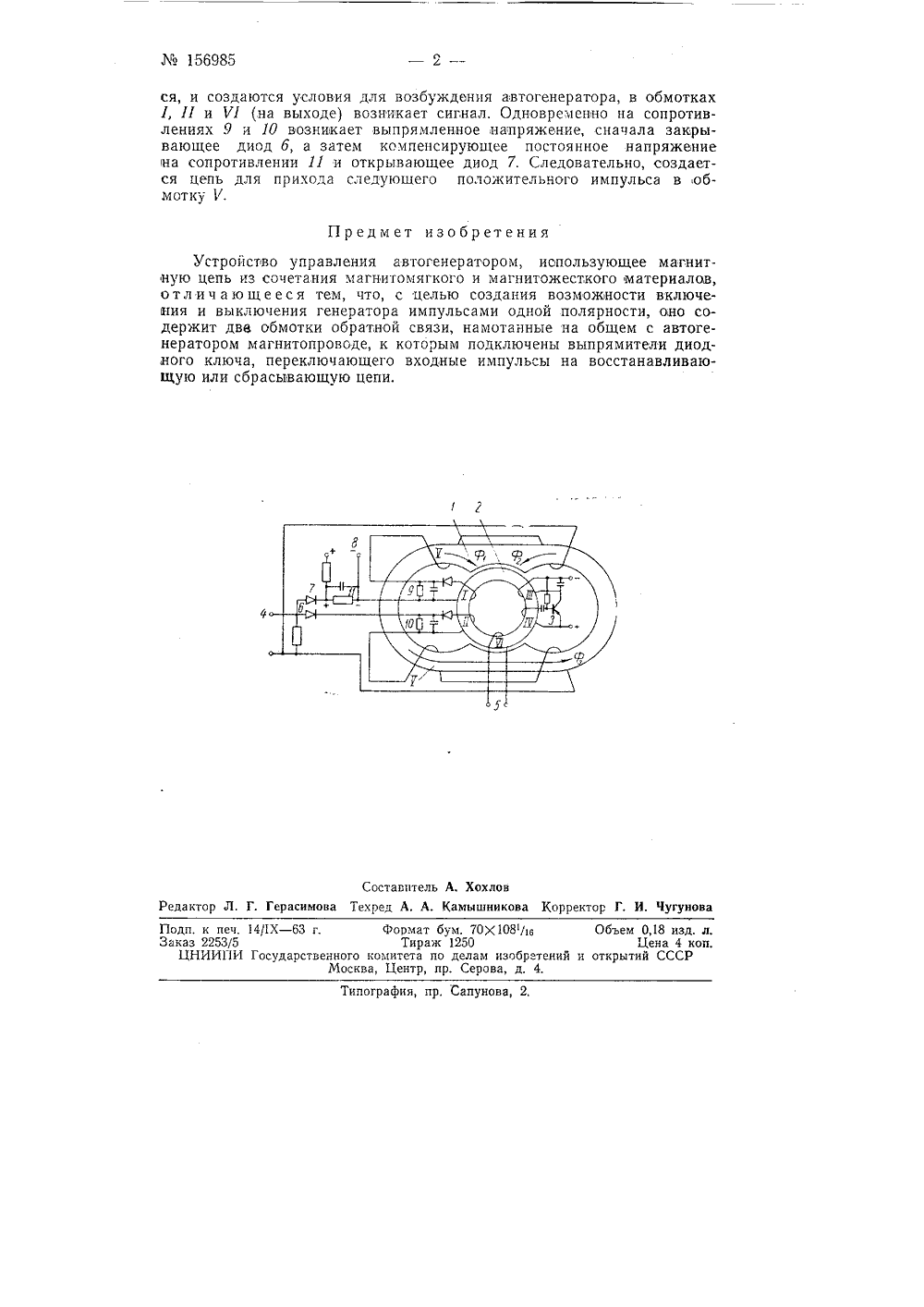

Класс 6 05 ц; 21 с, 47 о,М 156985 С С С ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ дписная группа Лв 9 Калюжный и Б. В, Болот ТРОЙСТВО УПРАВЛЕНИЯ АВТОГЕНЕРАТОР Заяв по деламно 2 иоля 1962 г. за Лв 784712/26-24 изобретений и открытий при Совете Минис етене изобретений и товарных знаков Хз 1 ов СССза 196 Опублик о в Вюлл Известно совмещение автогенератора с управляющей магнит цепью, выполненной из магнито;.ягкого материала и имеющей возд ный зазор для уменьшения потерь.Предлагаемое устройство содержит две обмотки обрнамотанные на общем с автогенератором магнитопроводеподключены выпрямители диодного ключа, переключающ д импульсы на восстанавливающую или сбрасывающую цепи.На чертеже показана принципиальная схема описываемого устройства.Устройство содержит магнитный сердечник 1 с прямоугольной петлей гистерезиса, кольцевой сердечник 2 из магнитомягкого материала, обмотки 1 и П обратной связи, обмотки П 1 и 1 Г автогенератора, выполненного на триоде 3, намагнпчива 1 ощую (восстанавливающую) и размагничивающую (сбрасывающую) обмотки Г и 1, Допустим, что в исходном состоянии сердечник 2 е насыщен, - автогенератор возбуждается. На обмотку подают входные (вход 4) импульсы положительной полярности - в сердечнике 1 возникают магнитные потоки Ф, и Фз, согласно пронизывающие сердечник 2 (полуобмотки Л включены встречно), Сердечник 2 насыщается и происходит срыв колебаний автогенератора. Вследствие этого на выходе 5 выходной обмотки П также исчезают колебания, с обмоток 1 и 11 прекращается подача выпрямленного сигнала, открывается диод б и закрывается диод 7 под действием источника 8 постоянного тока. Поэтому следующий, пришедший на вход устройства импульс положительной полярности попадает теперь через открытьш диод б в сбрасывающую обмотку П. Создается магнитный поток Фз равный по величине, но направленный противоположно магнитному потоку Ф. Сердечник 2 размагничиваетнои ушЛ 156985 Предмет изобретения Устройство управления автогенератором, использующее магнитную цепь из сочетания магнитомягкого и магнитожесткого материалов, о т л и ч а ю щ е е с я тем, что, с целью создания возможности включеБия и выключения генератора импульсами одной полярности, оно содержит две обмотки обратной связи, намотанные на общем с автогенератором магнитопроводе, к которым подключены выпрямители диод- ного ключа, переключающего входные импульсы на восстанавливающую или сбрасывающую цепи. Составитель А. Хохл Реда Г. Герасимова Техред А. А. Камышникова Корректор Г. И. Чугунова 108/16 Объем 0,18 изд. лЦена 4 копи открытий СССР Поди. к печ. 1 аказ 2253/5 ЦНИИПИ Г Формат бум. 70Тираж 1250комитета по делаа, Центр, пр. Сер 1 Х - 63 г сударств изобретенва, д. 4. нног Мос ипография, пр, Сапунова,ся, и создаются условия для возбуждения автогенератора, в обмотках 1, 11 и И (на выходе) возникает сигнал, Одновременно на сопротивлениях 9 и 10 возникает выпрямленное напряжение, сначала закрывающее диод б, а затем компенсирующее постоянное напряжение на сопротивлении 11 и открывающее диод 7. Следовательно, создается цепь для прихода следу 1 ощего положительного импульса в обмотку Г.
