Шенягин
Формирователь импульсов с линейным изменением периода их следования
Номер патента: 1800640
Опубликовано: 07.03.1993
Автор: Шенягин
МПК: H03C 3/00, H04L 27/12
Метки: изменением, импульсов, линейным, периода, следования, формирователь
...При этом счетчик 15 входящий в состав формирователя 2 частоты может быть выполнен в виде двоичного счетчика; например, суммирующего, если отношение частот задающего генератора 1 и формирователя 2 частоты определяется четными числами или в виде кольцевого счетчика с фиксированным числом состояний. если отношение частот определяется нечетными числами, Второе схемное решение позволяет получить и четные числа, характеризую щие отношение частот генератора 1 иформирователя 2 частоты. Импульсы формирователя 2 частоты формируются из импульсов задающего генератора 1 путем деления на необходимый коэффициент, на ходясь в неизменных фазовых соотношениях, Блок 8 управления может быть выполнен в виде шифратора и переключателя. Формула...
Устройство для защиты инвертора
Номер патента: 1517094
Опубликовано: 23.10.1989
Авторы: Краснов, Шенягин
МПК: H02H 7/122
...для4 нрмировация радиоимпульсов, прц изменении параметров цх нагрузки, цкачестве которой, например, цспольз уется иьезокерамическцй преобразователь,а также при изменении состояния цепи нагрузки, 10Цель изобретения - повышение цадеж.ности защиты инвертора,На чертеже изображена схема устройства для зациты инвертора,Устройство содержит ЬС-генератор 1.15выход которого через детектор 2 и пороговый элемент 3 соединен с входомисполнительного орг;ца 4 защиты.фильтр 5 включен между выводом нагрузки 6 инвертора 7 и колебательным 20контуром генератора 1Устройство работает следующим образом,При исправной нагрузке 6 и кабеле,соединяющем ее с генератором 1, последций генерируег переменное напряжениечастота которого определяется кромедругих элементов...

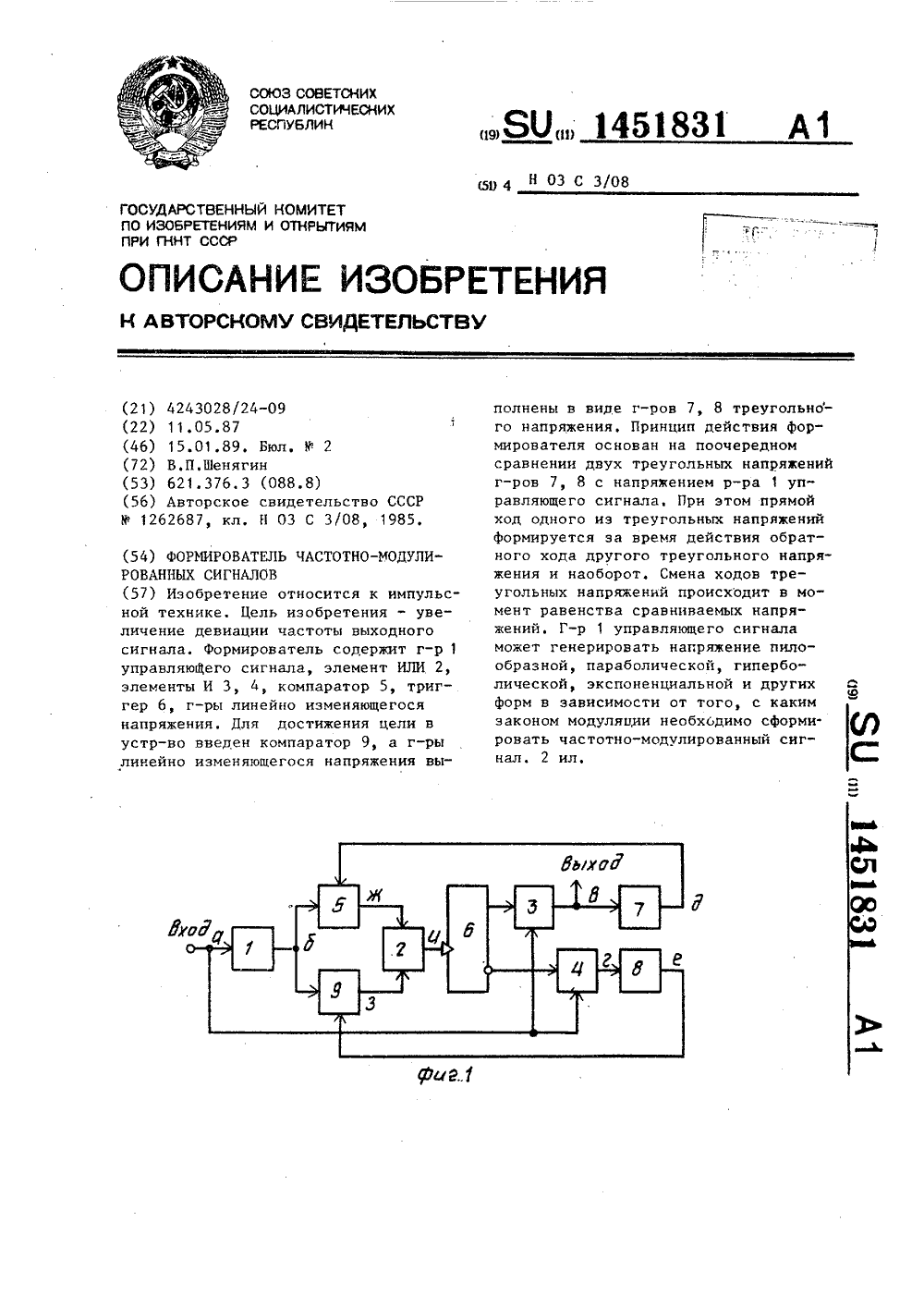

Формирователь частотно-модулированных сигналов
Номер патента: 1451831
Опубликовано: 15.01.1989
Автор: Шенягин
МПК: H03C 3/08
Метки: сигналов, формирователь, частотно-модулированных
...состояниях, при которых на их выходах, а следовательно, и на выходе элемента ИЛИ 2 установлены нулевые потенциалы (Фиг.2 ж, з, и), Триггер 6 находится в произвольном состоянии, например в единичном, когда на его прямом выходе потенциал равен единице, а на инверсном - кулю.С приходом импульса запуска (фиг.2 а), имеющего потенциал логической единицы, на выходе генератора 1 Формируется управляющий сигнал, например линейно падающее напряжение (фиг.2 б). Потенциал импульса запуска, поступающий на соединенные между собой входы элементов И 3 и 4, является разрешающим. На выходе элемента И 3 устанавливается единичный потенциал (Фиг.2 в), эа время действия которого на выходе генератора 7 формируется прямой ход треугольйого напряжения (фиг,2 д),...
Формирователь частотно-модулированных сигналов
Номер патента: 1262687
Опубликовано: 07.10.1986
Автор: Шенягин
МПК: H03C 3/08
Метки: сигналов, формирователь, частотно-модулированных
...линейно нарастающее(Фиг.2 д) либо линейно падающее(Фиг.Зд), в зависимости от характераформирования закона модуляции частоты сигнала. Потенциал импульса запуска, поступающий на соединенные междусобой входы элементов И 2 и 4, является разрешающим. На выходе элементаИ 2 (фиг.2, 36) устанавливается единичный потенциал, за время действиякоторого на выходе генератора 3(фиг,2, 3) формируется пилообразноенапряжение, поступающее через сумматор 7 на один из входов компаратора 1.В момент равентва напряжений генераторов 8 и 3 компаратор 1 опрокидывается. На его ныходе формируется короткий импульс (фиг.2, Зж), которыйпоступает на счетный вход триггера 6и переключает его в нулевое состояние. На выходах элемента И 2 (фиг.2,Зо) и...
Устройство для измерения нелинейности закона модуляции частоты сигналов
Номер патента: 1228035
Опубликовано: 30.04.1986
Автор: Шенягин
МПК: G01R 23/20
Метки: закона, модуляции, нелинейности, сигналов, частоты
...- от 2 Т +2 25 Т+ 4 Т + ю до -- + 2 ЬТ и т.д. ключ 2 замкнут. При этом вход усилителя 4 закорочен и элемент 3 подключен непосредственно к выходу генератораТ 7. В промежутках времени от до ЗТ йТТ + с от -- + -- до 2 Т + ЬТ + л2 2Э5 Тл от в+ 2 ьТ до ЗТ + ЗьТ +и т.д.2ключ 4 разомкнут. Запоминающий элемент 3 подключен к выходу генератора 7 через большое сопротивление дифференциального усилителя 4. В указанные отрезки времени напряжение на запоминающем элементе 3 практически не изменяется (фиг2 д, сплошная линия). На выходе усилителя 4 формируется последовательность пилообразных импульсов (фиг.2 е), амплитуды которых равны:3тором 12 (фиг,2 ж) и задерживаются элементом 13 задержки (фиг,2 з), Уси литель 14 вьщеляет разностный сиги сдвинутых...
Устройство для защиты инвертора
Номер патента: 1051642
Опубликовано: 30.10.1983
Автор: Шенягин
МПК: H02H 7/122
...(фиг. 2 и 3, в), положительный полупериод которого нормируется по амплитуде и форме и инвертируется усилителем-ограничителем 10 (Фиг. 2 и 3, г), а отрицательный - усилителем-ограничителем 11 (фиг, 2 и 3, д)При нормальной работе инвертора.1 импульсы, вырабатываемые генератором 2, не совпадают во времени с выходными нормированными сигналами усилителей-ограничителей 10 и 11. На выходах элементов И 4 и 5 (фиг. 2 и 3, е и ж), а следовательно, элемента ИЛИ 6 (Фиг. 2 и 3, э) присутствуют потенциалы логического нуля.В случае совпадения указанных сигналов в моменты Формирования фронтов и срезов, что наиболее вероятно при возможной расфазировке импульсов генератора 2 и выходного напряжения инвертора(Фиг. 3), короткие импульсы дотенциала...
Устройство для защиты инвертора
Номер патента: 1050033
Опубликовано: 23.10.1983
Автор: Шенягин
МПК: H02H 7/122
...12, источник 13 питания. Устройство работает следующим образом.В рабочем режиме инвертора 11 на выходе датчика 1 перегрузки присутствует потенциал логической единицы (фиг. 2 в). Исполнительный элемент 2 не срабатывает и на инвертор 11 поступают запускающие .импульсы. Триггер 3 находится в устойчивом состоянии, при котором на его прямом выходе присутствует потенциал логической единицы (фиг. 2).Исходное состояние триггера 3 подтверждается выходными импульсами элемента 4 совпадения (фиг. 2 г) в моменты окончания запускающего инвертор 11 видеоимиульса (фиг. 2 а, б). На выходе элемента 5 совпадения будет нулевой потенциал (фиг. 2 е). С выхода соответствующего элемента 6-8 совпадения потенциал логической единицы воздействует на...
Устройство для измерения нелинейности закона модуляции частоты сигналов
Номер патента: 1038884
Опубликовано: 30.08.1983
Автор: Шенягин
МПК: G01R 23/20
Метки: закона, модуляции, нелинейности, сигналов, частоты
...ключа, авыход - ко второму входу дифференциального усилителя, 40На чертеже представлена структурная схема устройства для осуществления способаУстройство для измерения нелинейности закона модуляции частоты сигналов содержит входную шину 1, ключ2, запоминающий элемент 3, дифференциальный усилитель 4, индикатор 5 ивновь введенный формирователь 6 напряжения параболической Формы, входсинхронизации которого подключен квходной шине и входу ключа, а выходк второму входу дифференциальногоусилителя.Устройство работает следующимобразом.В исходном состоянии при отсутствии частотно-модулированного сигнала на входной шине 1 ключ 2 замкнут,запоминающий элемент 3 сброшен, Навыходах дифференциального усилителя 4 60и формирователя 6 напряжения...
Устройство для защиты инвертора
Номер патента: 1032519
Опубликовано: 30.07.1983
Авторы: Зайцев, Черебаш, Шенягин
МПК: H02H 7/122
...срабатывания компаратора 5. Последний опрокидывается. На его выходе появляется потенциал логической единицы, что при водит к срабатыванию исполнительногоэлемента 6,В обоих случаях импульсы управления инвертором 9 блокируются на время неисправного состояния нагрузки или ее цепи. Блокировка снимается Укаэанная цель достигается тем, что в устройство для защиты инвертора, к выходу которого через конденсатор подключен пьезокерамический преобразователь, содержащее источник опорного напряжения, одним из выводов соединенный с выходным выводом кнвертора, и пороговый элемент, выполненный в виде компаратора, выход которого подключен к входу исполнительного элемента, введены второй компаратор, фильтр, первый и второй резисторы, а исполнительный...
Преобразователь серии импульсов в прямоугольный импульс
Номер патента: 1005294
Опубликовано: 15.03.1983
Автор: Шенягин
МПК: H03K 5/156
Метки: импульс, импульсов, прямоугольный, серии
...навыходах дифференцирующей цепи 4, элемента 5 И, формирователей 6 и 7 тре" 5294 4угольных импульсов, сумматора 8. На выходе накопительного демодулятора 9 сохраняется потенциал, близкий камплитудному значению напряжения треугольной формы в момент действия последнего импульса предйдущей входнойсерии. Этот потенциал в сумме с напряжением источника 1 О опорного напряжения действует на выходе сумматора 11 и первом входе компаратора 12. Аналоговый ключ 13 закрыт. Навтором входе компаратора 12 сигнал отсутствует. В результате компаратор находится в устойчивом состоянии,при котором на его выходе будет нулевой потенциал.С приходом импульсов преобразуемой серии с выхода источника 1 импульсного сигнала, триггер 2, работающий в счетном режиме.,...
Устройство для защиты тиристорного инвертора
Номер патента: 974496
Опубликовано: 15.11.1982
Авторы: Покидько, Шенягин
МПК: H02H 7/12
Метки: защиты, инвертора, тиристорного
...с )зо 1).)ботссзт с: т.,),тюк)м О б 1) с: з с ) м .1 ецсзРстОР 4 ис 1 У)1.ссзз 11)с 1)абс 1 тьнает непрерывную последонателлость ИМПУ 1 ЬСОН ТИ 11 с 1 МСац)1; (ФИГ, 2 а) удвоенной рабо ей частоты ц 1 ертора 1. Ио время Фронтов имцулсон ца выходе дФс)ерепируне цегц 6 формируютс 1 короткие импульсы (Фиг,.2 б), Триггер 5 работает в счетном режиме 2 О по срезу импульсов генератора 4 (ФИГВ) И ОСУЩССТНЛЛЕТ СЕГЕКЦЮ ОПОР ных импульсов по полупериодам рабочей частоты ицнсртора. С датчика 10 выходного цапрлжеццл Инертора 1 25 СцимаЕТСЛ (ОИТРОЛЬт 1 СИ) цаЛ (фГ,. 2 Г) КОТОРЫЙ ЦОРМ 11 РУЕТСЛ 1 О С)11 Ц)ГИТУСЗ И Форме устлтолем-оз. р;зцичйезем 11 (Фиг. 2 д) .При нормальной работе итнерторс 1 30 опорные импульсы це совпадают но времени с...

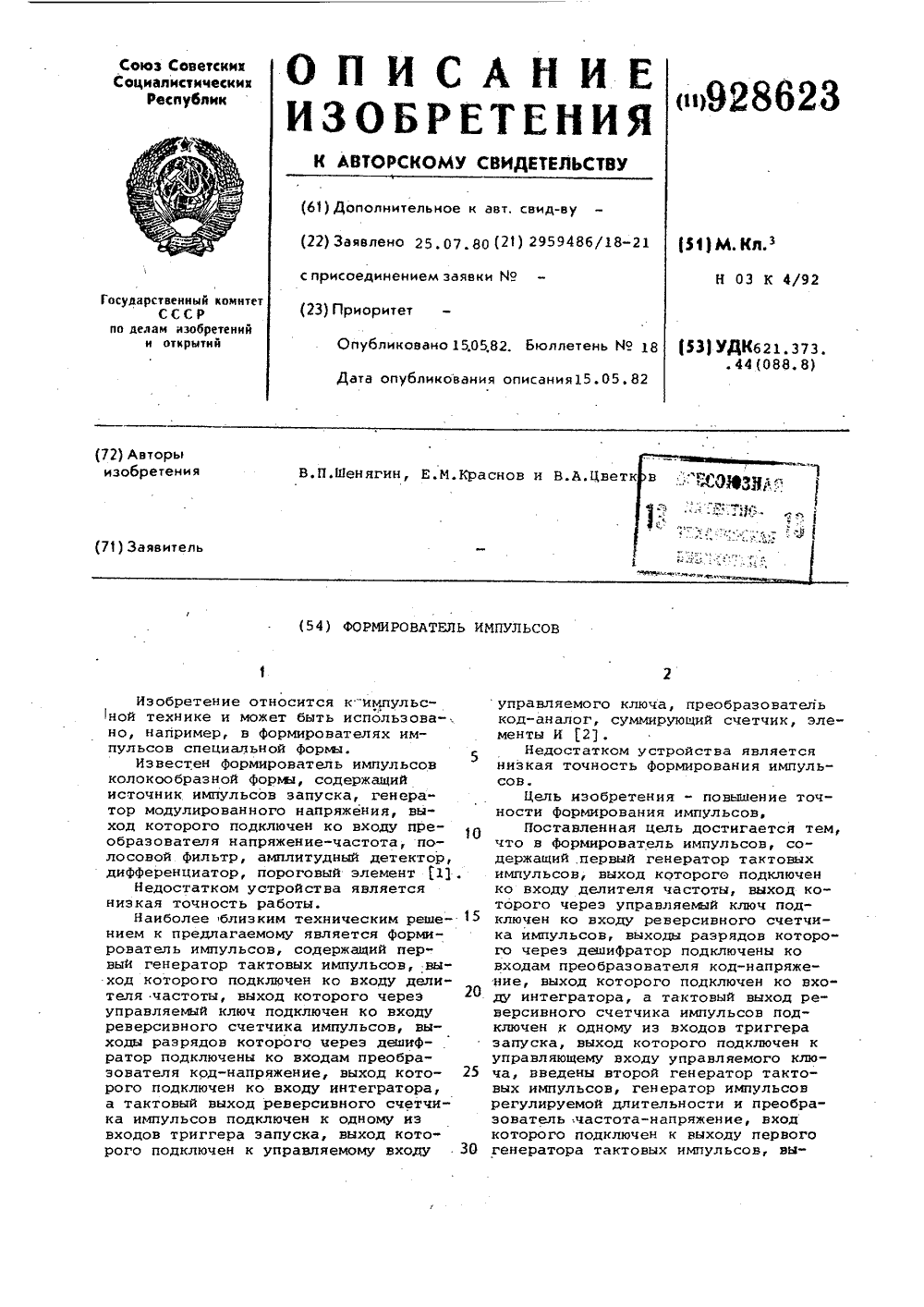

Формирователь импульсов
Номер патента: 928623
Опубликовано: 15.05.1982
Авторы: Краснов, Цветков, Шенягин
МПК: H03K 4/92
Метки: импульсов, формирователь
...импульсы генератора 1, часто" та следования которых может плавно регулироваться, проходят через делитель 2 частоты на вход реверсивного счетчика 4 и заполняют его. С выхода дешифратора 5 на блок 16 ключей преобразователя б код-напряжение последовательно поступают разрешающие импульсы. На другие входы блока 16 З 5 ключей с блока 17 весовых коэффициентов подаются напряжения, дискретно определяющие, закон огибающей выходного импульса. При Формировании симметричных во времени импульсов 40 после появления последнего импульса дешифратора 5 происходит реверс и считывание реверсивного счетчика 4. Последним импульсом опрокидывается триггер 8, запирая ключ 3, Ступенча" 45 то-аппроксимированный импульс заданной формы с выхода...
Устройство для контроля формы колоколообразных импульсов
Номер патента: 917131
Опубликовано: 30.03.1982
Авторы: Клочан, Цветков, Шенягин
МПК: G01R 29/02
Метки: импульсов, колоколообразных, формы
...сигнал/шум. Пиковый детектор 3 сумматора 2 преобразует амплитуду выходного сигнала фильтра 1 в постоянное напряжение, а управляемый делитель 4 напряжения в соответствии с тактом синхронизации формирует уровни квантования, подаваемые на ком/паратор 5. При совпадении по амплитуде уровня квантования и многовенных значений импульсов на выходе компаратора 5 появляются прямоугольные видео- импульсы. Последние сравниваются в блоке 8 с соответствующими прямоугольными эталонными импульсами, поступаю- шими с выхода формирователя 7. Резуль55 тат сравнения, характеризующий отклоне- . нение формы кривой входного сигнала от эталонной, регистрируется в блоке 9 ин 31 4дикации, С выхода согласованного фильтра 1 сигнала подается также на вход цепи...

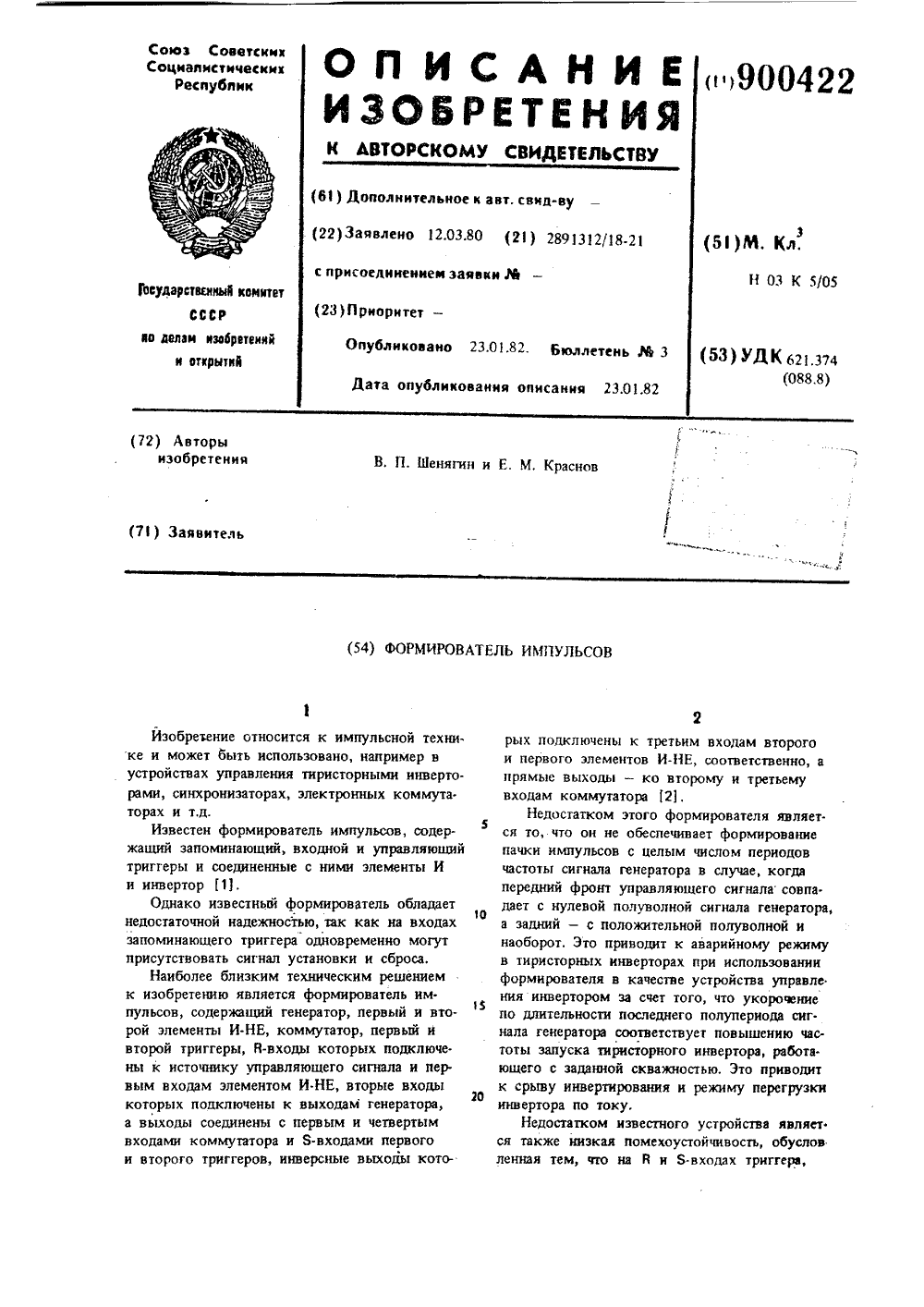

Формирователь импульсов
Номер патента: 900422
Опубликовано: 23.01.1982
Авторы: Краснов, Шенягин
МПК: H03K 5/05
Метки: импульсов, формирователь
...елини.цы. Триггер 7 опрокидывается. На его инверсном выходе устанавливается потенциал логи.ческого нуля, в результате чего на выходе элемента И-НЕ 2 сохраняется потенциал логичес.кой елиницы, и триггер 6 не изменяет своегосостояния, Одновременно на прямом выходетриггера 7 устанавливается потенциал логичеекой единицы. При этом сигнал "а генератора 1, пройдя элемент И.НЕ 3 и коммутатор 8поступает на выход формирователя,В течение действия управляющего сигналана Я-входе триггера 7 будет потенциал логи.ческой единицы, поскольку на входах злемен.та И.НЕ 5 дей твует сигнал "а" генератора 1и инвертированный элементом И.НЕ 3 этотже сигнал "а".В момент окончания управляющего сигна.ла, когда его задний фронт совпадает с нуле.вой полуволной...
Устройство для очистки теплообменных аппаратов
Номер патента: 879252
Опубликовано: 07.11.1981
Авторы: Онуфриенко, Писаревский, Погасий, Пономаренко, Прищак, Шенягин
МПК: F28G 7/00
Метки: аппаратов, теплообменных
...трубку 5. Стержень 4 мо87 жет бысть как цельныматак и состоящим иэ отдельных элемен от в что позв- лит очищать изогнутые трубки.Устройство работает следующим образом.Пир высоковольтном импульсе между электродами происходит электрогидравлический разряд, образовавшиеся при этом ударная волна и гидропоток воздействуют на наконечник 3 отрицательного электрода, выполняющего тора под действием периодических воз - мущающих сил, передавая через стерженьпоперечные и продольные колеба15 отложениям очищаемой трубки 5. Полусферическая поверхность наконечника позволяет снизить гидродинамическое сопротивление при движении отрицательного электрода под действием электрогидравлического удара воспринимаемой его плоской поверхностью, момент при...
Устройство для измерения временных параметров колоколообразного импульса
Номер патента: 855539
Опубликовано: 15.08.1981
Авторы: Краснов, Цветков, Шенягин
МПК: G01R 29/02
Метки: временных, импульса, колоколообразного, параметров
...что значительно повышает стабильность срабатывания на нулевом уровне порогового элемента 8, Задержки моментовотносительноиотносительно равны между собой и окончательно уравниваются резистором 6, регулирующим амплитуду а следовательно, и кру тиэну фронтов одной из полуволн напряжения дифференциатора 2 в выбранном масштабе напряжений, С выхода порогового элемента 4 прямоугольный видеоимпульс длительностью, равной длительности колоколообразного импульса на уровне 0,6060 , подается для точного измерения на измеритель 6 временных интервалов,Устройство позволяет повысить точность автоматического измерения длительности колоколообразного импульса,5 Устройство для измерения временных параметров колоколообразного импульса, содержащее первый...
Формирователь колоколообразныхимпульсов
Номер патента: 849479
Опубликовано: 23.07.1981
Авторы: Деренкин, Краснов, Цветков, Шенягин
МПК: H03K 6/06
Метки: колоколообразныхимпульсов, формирователь
...элемента 5.С выходов элементов 6 и 7 выделения момента минимума, выполненных, например, по схеме компаратора с нулевыч порогом срабатывания, последовательности коротких импульсов, сдвинутые друг относительно друга на требуемый угол, поступают на первые входы элементов 8 и 9 совпадения.В момент подачи запускающего синхроимпульса на установочный вход триггера 10 на второй вход элемента 8 совпадения подается разрешающий потенциал. При этом на счетный вход триггера 11 с выхода элемента 8 совпадения поступают импульсы, первый из которых устанавливает триггер 11 в состояние, при котором на его выходе появляется разрешающий потенциал. Ключ 4 открывается и с выхода фиксатора 3 уровня на первый вход сумматора 16 поступает сигнал....
Устройство для формирования сигналовс линейной частотной модуляцией
Номер патента: 828368
Опубликовано: 07.05.1981
Авторы: Клочан, Саруханов, Цветков, Шенягин
МПК: H03B 23/00
Метки: линейной, модуляцией, сигналовс, формирования, частотной
...2, который вырабатььвает короткие прямоугольные, импульсы. Частота повторения последних является линейной функцией управляющего напряжения, Частотно-модулированная последовательность импульсов с бложинг-генератора 2 подается на первый вход управляемого формирователя 3 импульсов. На второй вход управляемого формирователя импульсов, выполненного, например, по схеме ждущего мультивибратора, управляемого по длительности, также подается пилообразное напряжение спервого выхода генератора 1 модулирующего напряжвния. С формирователя 8 импульсов последовательность импульсов подается на полосовой фильтр 4, центральная часть которого равна требуемой гармонике средней частоты этой последовательности.Под воздействием управляющего напряжения...
Устройство для защиты тиристор-ного инвертора
Номер патента: 796979
Опубликовано: 15.01.1981
Авторы: Краснов, Сережин, Шенягин
МПК: H02H 7/10
Метки: защиты, инвертора, тиристор-ного
...повышает надежностьустройства. формула изобретения Устройство для защиты тиристорного инвертора, содержащее датчик перегрузки, компаратор, исполнительный элемент включенный в положительную цепь питани.я 10 инвертора, о т л и ч а ю щ е е с я тем что, с целью повышения надежности, в него введены амплитудный детектор и регулируемый аттенюатор, причем первые входы амплитудного детектора и регуи- И руемого аттенюатора соединены соответ- ственно с выходом датчика перегрузки и положительной шиной источника питания, а их вторые. входы - с выходом компаратора, первый вход которого подключен к выходу амплитудного детектора и второй вход в к выходу регулируемого аттенюатора, дополнительный выход которого подключен к точке соединения исполнительного...
