Формирователь одиночных импульсов

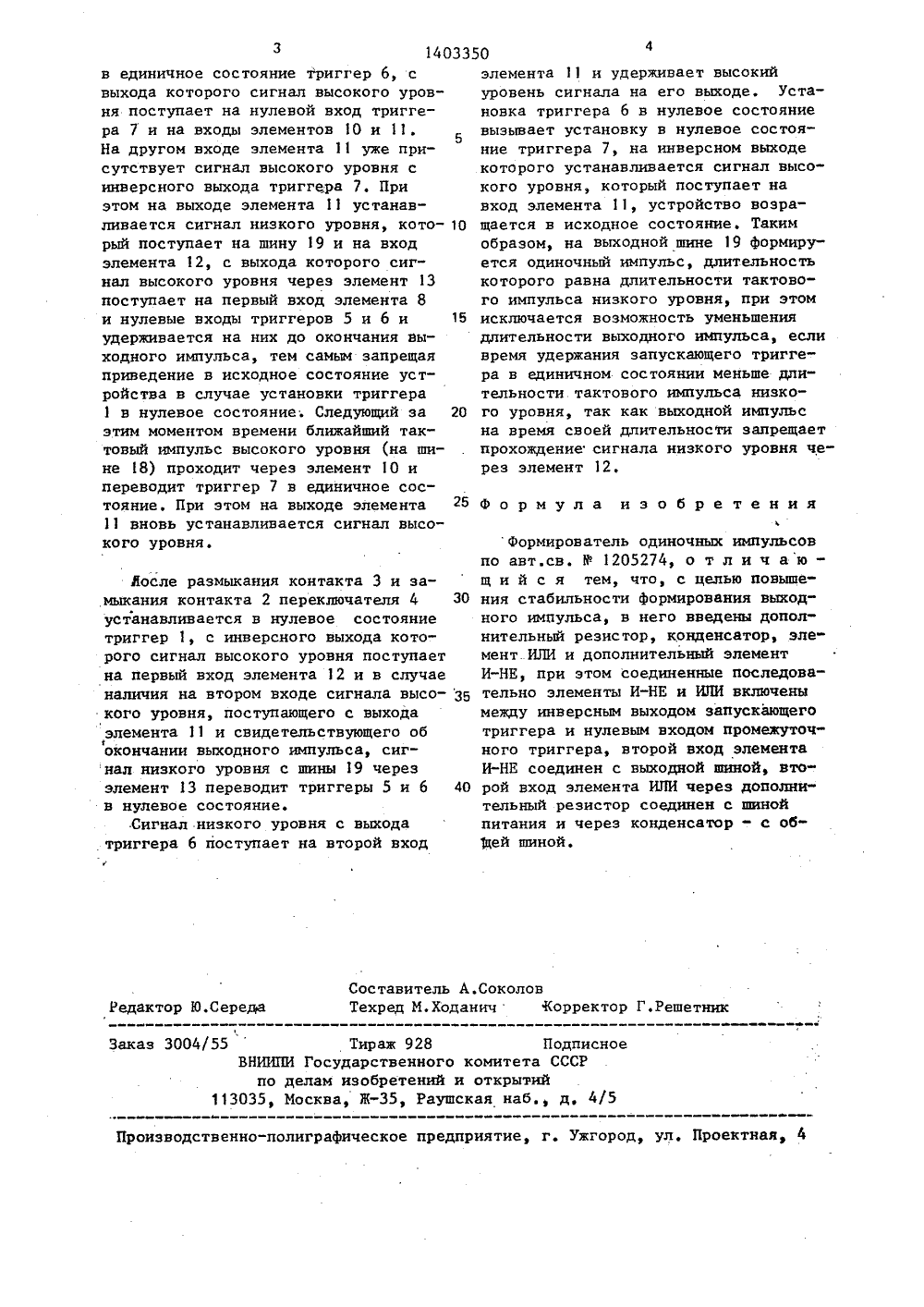

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН А 2 5/01 51) 4 Н 03 К Е ИЗОБРЕТЕ ИДЕТЕЛЬСТ ВТОРСКОМ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТ(57) Изобретение может быть использовано в устройствах импульсной техники, автоматики и вычислительнойтехники, Изобретение повышает стабильность формирования выходных импульсов, что достигается запрещением приведения в исходное состояниевходного 5 и промежуточного 6 триггеров на время формирования выходного импульса. Устройство также содерУжит запускающий триггер 1, размыкающий и замыкающий контакты 2 и 3 переключателя 4 логического сигнала,выходной триггер 7, элементы И 8-12,элемент ИЛИ 13, резисторы 14, 15 и16, конденсатор 17, шину 18 тактовых импульсов, выходную шину 19, шину20 питания единичного логическогоуровня и общую шину 21 нулевого ло"гического уровня. На шине 19 форми"руется выходной импульс, длительностькоторого равна длительности тактового импульса низкого уровня. В устройстве исключается возможность уменьшения длительности выходного импульса,если время удержания запускающего Етриггера будет меньше длительноститактового импульса, так как выходной ЪВЮимпульс на время своей длительностизапрещает прохождение сигнала низкогоФ%уровня через элемент И 12. 1 ил.Изобретение относится к импульснЬй технике и может быть использовано в устройствах автоматики и вычислительной техники.Целью изобретения является повышение стабильности формирования выходного импульса путем запрещения при" ведения в исходное состояние входного и промежуточного триггеров на вре- О мя формирования выходного импульса,На чертеже приведена электрическая функциональная схема предлагаемОго устройства.5Формирователь одиночных импульсов с 1 эдержит запускающий триггер 1, разкающий и замыкающий контакты 2 и 3 переключателя 4 логического сигнала, всодной, промежуточный и выходной. триггеры 5, б и 7, первый, второй, третий, четвертый и дополнительный эцементы И-Н. 8,9,10, 11 и 12, эле-, мент ИЛИ 13, первый, второй и дополнительный резисторы 14, 15 и 1 б, канденсатор 17, шину 18 тактовых импульсов, выходную шину 19, шину 20 питания (единичного логического уровня) и общую, шину 2 (нулевого логического уровня), при этом нулевой и единичный входы триггера 1 подключены к контактам 2 и 3 переключателя 4, переключающий контакт которого соедивен с шиной 21, контакты 2 и 3 через резисторы 14 и 15 подключены к шине35 20, инверсный выход триггера 1 соединен с первым входом элемента 12, втаой вход которого подкпючен к выходу лемента 11, выход элемента 12 соедийен с первым входом элемента 13, второй вход которого через резистор 16 Подключен к шине 20 и через конденсатор 17 - к шине 21, выход элемента 13 Соединен с нулевыми входами триггеров 5 и 6 и с первым входом элемента. 8, второй вход которого подключен к шине 18, выход элемента 8 соединен с единичным входам триггера 5 и с первым входом элемента 9, второй вход которого подключен к прямому выходу триггера 5, выход элемента 9 соединен с50 единичным входом триггера 6 и с перВым входом элемента 10, второй вход которого подключен к прямому выходу риггера б, к нулевому входу триггера 7 и к первому входу элемента 11,55 выход элемента 10 соединен с единичным входом триггера 7, инверсный выход которого подключен к второму вхаду элемента 11, выход которого соединен с шиной 19.Формирователь одиночных импульсовработает следующим образом,В начальный момент времени,приподаче напряжения питания на устройство, на втором. входе элемента 13 (навремя заряда конденсатора 17) формируется сигнал низкого уровня, который с выхода элемента 13 поступаетна нулевые входы триггеров 5 и 6, устанавливая их в нулевое состояние, Та"ким образом, формирователь устанавливается в исходное состояние, при котором с контакта 2 переключателя 4 нанулевой вход триггера 1 поступаетсигнал низкого уровня, а на единичныйвход с контакта 3 через резистор 15 сигнал высокого уровня. При этом триггер 1 находится в нулевом состоянии,С инверсного выхода триггера 1 сигналвысокого уровня поступает.на первыйвход элемента 12, на второй вход которого поступает также сигнал высокого уровня с выхода элемента 11. Сиг"нал низкого уровня с выхода элемента12 через элемент 13. поступает на первый вход элемента 8, запрещая прохождение тактовых импульсов с шины18 через элемент 8, а также на нулевые входы триггеров 5 и 6, удерживаяих в нулевом состоянии, сигнал свыхода триггера б удерживает в нулевом состоянии триггер 7. Прн размыкании контакта 2 и за" мыкании контакта 3 триггер 1 устанавливается в единичное состояние. Сигнал низкого уровня с инверсного вы" хода триггера 1 поступает на первый вход элемента 12. С выхода элемента 12 сигнал высокого уровня поступает на первый вход элемента 13, на вто" рой вход которого через резистор 16 с шины 20 поступает также сигнал высокого уровня, С выхода элемента 13 сигнал высокого уровня поступает на нулевые входы триггеров 5 и 6 и на первый вход элемента 8, разрешая про. хождение тактовых импульсов через элемент 8. Тактовый импульс высокого уровня проходит через элемент 8 и переводит в единичное состояние триггер 5, который разрешает прохождение тактовых импульсов через элемент 9, Тактовые импульсы низкого уровня (на шине 18) проходят через элемент 9, по фронту первого из них переводитсяформула изобретения Составитель А,СоколовТехред М.Ходанич Корректор Г.Решетник Редактор Ю.Середа Заказ 3004/55 Тираж 928 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий13035, Москва, Ж, Раушская наб д, 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 3 4033 в единичное состояние триггер 6, с выхода которого сигнал высокого уровня поступает на нулевой вход триггера 7 и на входы элементов 1 О и 11, На другом входе элемента 11 уже присутствует сигнал высокого уровня с инверсного выхода триггера 7. При этом на выходе элемента 11 устанавливается сигнал низкого уровня, кото рый поступает на шину 19 и на вход элемента 12, с выхода которого сигнал высокого уровня через элемент 13 поступает на первый вход элемента 8 и нулевые входы триггеров 5 и 6 и 15 удерживается на них до окончания выходного импульса, тем самым запрещая приведение в исходное состояние устройства в случае установки триггера 1 в нулевое состояние; Следующий за 20 этим моментом времени ближайший так" товый импульс высокого уровня (на шине 8) проходит через элемент 1 О и переводит триггер 7 в единичное состояние. При этом на выходе элемента 11 вновь устанавливается сигнал высокого уровня. Мосле размыкания контакта 3 и замыкания контакта 2 переключателя 4 30 устанавливается в нулевое состояние триггер 1, с инверсного выхода которого сигнал высокого уровня поступает на первый вход элемента 12 и в случае наличия на втором входе сигнала высо кого уровня, поступающего с выхода элемента 11 и свидетельствующего об 1окончании выходного импульса, сигнал низкого уровня с шины 19 через элемент 13 переводит триггеры 5 и 6 40 в нулевое состояние.Сигнал низкого уровня с выхода триггера 6 поступает на второй вход 504элемента 11 и удерживает высокий уровень сигнала на его выходе. Установка триггера 6 в нулевое состояние вызывает установку в нулевое состояние триггера 7, на инверсном выходе которого устанавливается сигнал высокого уровня, который поступает на вход элемента 11, устройство возращается в исходное состояние. Таким образом, на выходной шине 19 формируется одиночный импульс, длительность которого равна длительности тактового импульса низкого уровня, при этом исключается возможность уменьшения длительности выходного импульса, если время удержания запускающего триггера в единичном состоянии меньше длительности тактового импульса низкого уровня, так как выходной импульс на время своей длительности запрещает прохождение сигнала низкого уровня через элемент 12, формирователь одиночных импульсов по авт.св. В 1205274, о т л и ч ающ и й с я тем, что, с целью повышения стабильности формирования выходного импульса, в него введены дополнительный резистор, конденсатор, элемент ИЛИ и дополнительный элемент И-НЕ, при этом соединенные последовательно элементы И-НЕ и ИЛИ включены между инверсным выходом запускающего триггера и нулевым входом промежуточного триггера, второй вход элемента И-НЕ соединен с выходной шиной, второй вход элемента ИЛИ через дополнительный резистор соединен с шиной питания и через конденсатор - с об 1 цей шиной.
