Формирователь управляющих импульсов

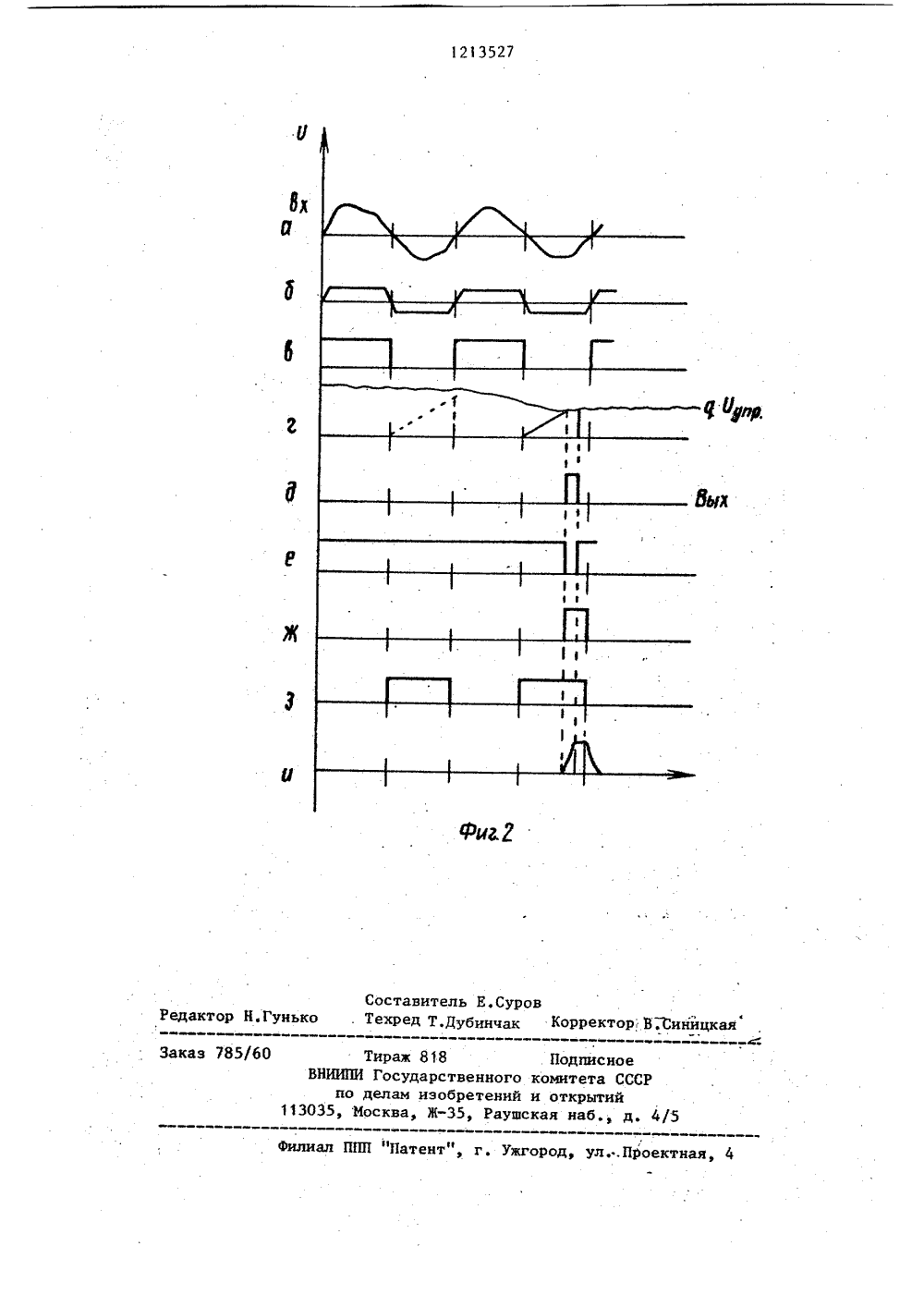

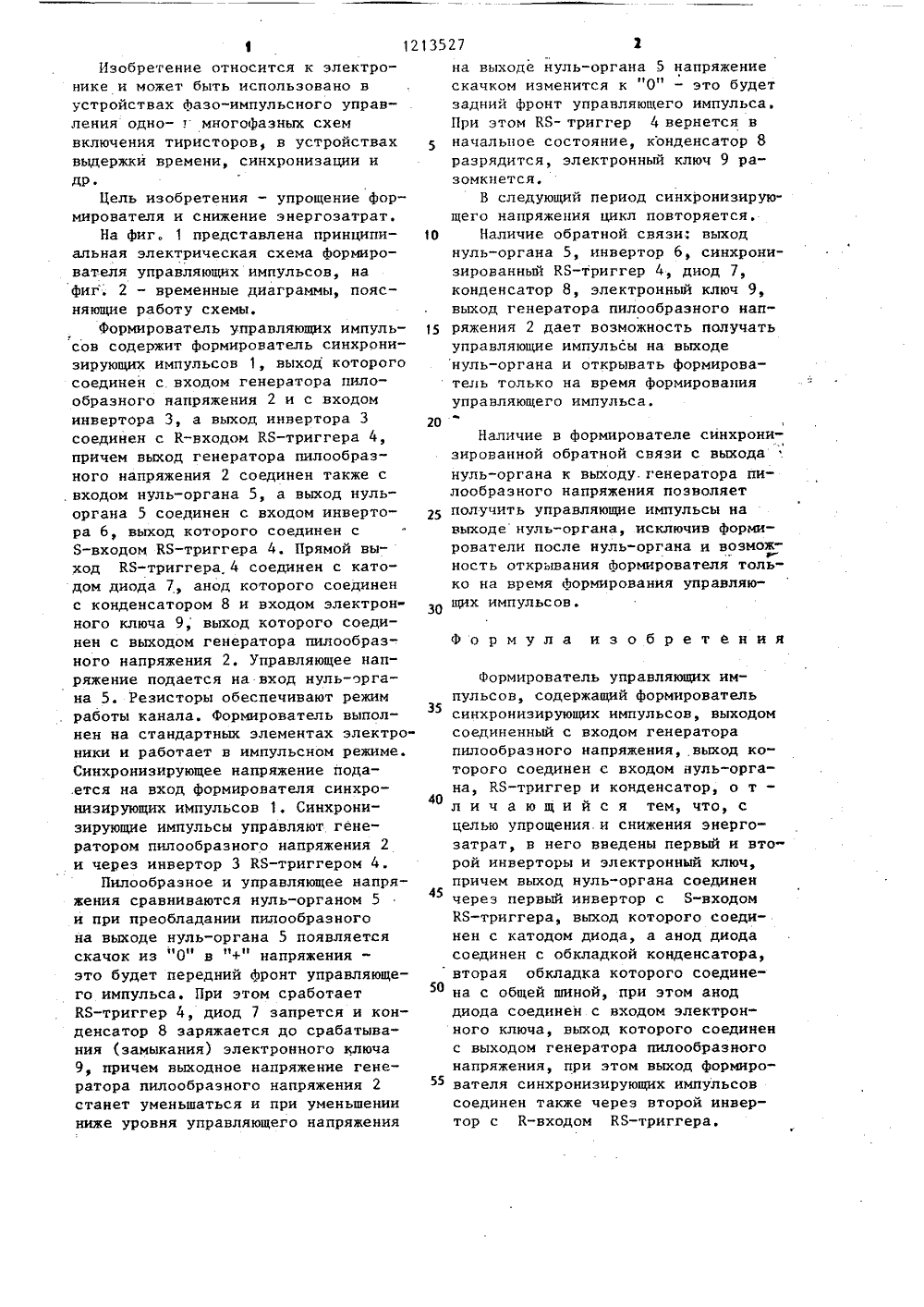

(57) Изобретениепульсной технике ИМтносится к и может быть испол(71) Специальное конструкторское бюро Ордена Трудового Красного Знамени института кристаллографи им. А,В.Шубникова(56) Справочник по преобразовательной технике. Под редакцией чл. корр. АН СССР И.М.Чиженко. - Киев: Техника, 1978, с, 231, рис, 5.25.Усилители полупроводниковые линейные серии УПЛ, Техническое описание и инструкция по эксплуатации 2.АЭ.380. 166 ГО., с. 20-21, схема на с. 86..80121 527 А зовано в устройствах фазоимпульсногоуправления одно- и многофазных схемвключения тиристоров, в устройствахвыдержки времени, синхронизации.Цель изобретения - упрощение формирователя и снижение энергозатратФормирователь содержит формирователь.синхронизирующих импульсов 1, генератор пилообразного напряжения 2,инверторы 3 и 6, КЯ-триггер 4, нульорган 5, диод 7, конденсатор 8,электронный ключ 9. Наличие цепиобратной связи в формирователе управляющих импульсов и синхронизированной обратной связи с выходануль-органа к выходу генератора 2позволяет получить управляющие импульсы на выходе нуль-органа и обеспечивает открывание формирователятолько на время формирования управляющих импульсовРабота формирователя поясняется временными диаграммами, 2 ил.Изобретение относится к электронике и может быть использовано в устройствах фазо-импульсного управления одно-многофазных схем включения тиристоров, в устройствах выдержки времени, синхронизации и дрЦель изобретения - упрощение формирователя и снижение энергозатрат,На фиг, 1 представлена принципиальная электрическая схема формирователя управляющих импульсов, на фиг. 2 - временные диаграммы, поясняющие работу схемы.формирователь управляющих импульсов содержит формирователь синхронизирующих импульсов 1, выход которого соединен с входом генератора пилообразного напряжения 2 и с входом инвертора 3, а выход инвертора 3 соединен с К-входом КЯ-триггера 4, причем выход генератора пилообразного напряжения 2 соединен также с , входом нуль-органа 5, а выход нуль- органа 5 соединен с входом инвертора 6, выход которого соединен с 3-входом КБ-триггера 4. Прямой выход КЯ-триггера 4 соединен с катодом диода 7, анод которого соединен с конденсатором 8 и входом электронного ключа 9, выход которого соединен с выходом генератора пилообразного напряжения 2. Управляющее напряжение подается на вход нуль-органа 5. Резисторы обеспечивают режим работы канала. Формирователь выполнен на стандартных элементах электроники и работает в импульсном режиме. Синхронизирующее напряжение подается на вход формирователя синхронизирующих импульсов 1, Синхронизирующие импульсы управляют генератором пилообразного напряжения 2 и через инвертор 3 КЗ-триггером 4.Пилообразное и управляющее напряжения сравниваются нуль-органом 5 и при преобладании пилообразного на выходе нуль-органа 5 появляется скачок из "О" в "+" напряжения - это будет передний фронт управляющего импульса. При этом сработает КЯ-триггер 4, диод 7 запрется и конденсатор 8 заряжается до срабатывания (замыкания) электронного ключа 9, причем выходное напряжение генератора пилообразного напряжения 2 станет уменьшаться и при уменьшении ниже уровня управляющего напряжениящих импульсов. 30 55 5 10 15 20 25 35 40 45 50 на выходе нуль-органа 5 напряжение скачком изменится к "О" - это будет задний фронт управляющего импульса. При этом КБ- триггер 4 вернется в начальное состояние, конденсатор 8 разрядится, электронный ключ 9 ра" зомкнется.В следующий период синхронизирую- щего напряжения цикл повторяется.Наличие обратной связи; выход нуль-органа 5, инвертор 6, синхронизированный КБ-триггер 4, диод 7, конденсатор 8, электронный ключ 9, выход генератора пилообразного напряжения 2 дает возможность получать управляющие импульсы на выходе нуль-органа и открывать формирователь только на время формирования управляющего импульса.Наличие в формирователе синхронизированной обратной связи с выхода нуль-органа к выходу, генератора пилообразного напряжения позволяет получить управляющие импульсы на выходе нуль-органа, исключив формирователи после нуль-органа и возможность открывания формирователя только на время формирования управляюформула изобретения Формирователь управляющих импульсов, содержащий формирователь синхронизирующих импульсов, выходом соединенный с входом генератора пилообразного напряжения, выход которого соединен с входом нуль-органа, Ю-триггер и конденсатор, о т - л и ч а ю щ и й с я тем, что, с целью упрощения и снижения энергозатрат, в него введены первый и второй инверторы и электронный ключ, причем выход нуль-органа соединен через первый инвертор с 8-входом КБ-триггера, выход которого соединен с катодом диода, а анод диода соединен с обкладкой конденсатора, вторая обкладка которого соединена с общей шиной, при этом анод диода соединен с входом электронного ключа, выход которого соединен с выходом генератора пилообразного напряжения, при этом выход формирователя синхронизирующих импульсов соединен также через второй инвертор с К-входом КБ-триггера.. Техред Т.Дубинчак Корректор ВД:инйцкая Тираж 818 ВНИИПИ Государственно по делам изобретен 13035, Москва, Ж, Ра.Проектная нт", г. Ужго Редактор Н.ГуньЗаказ 785/60 Подписноео комитета СССй и открытийшская наб., д.
