Формирователь последовательности импульсов

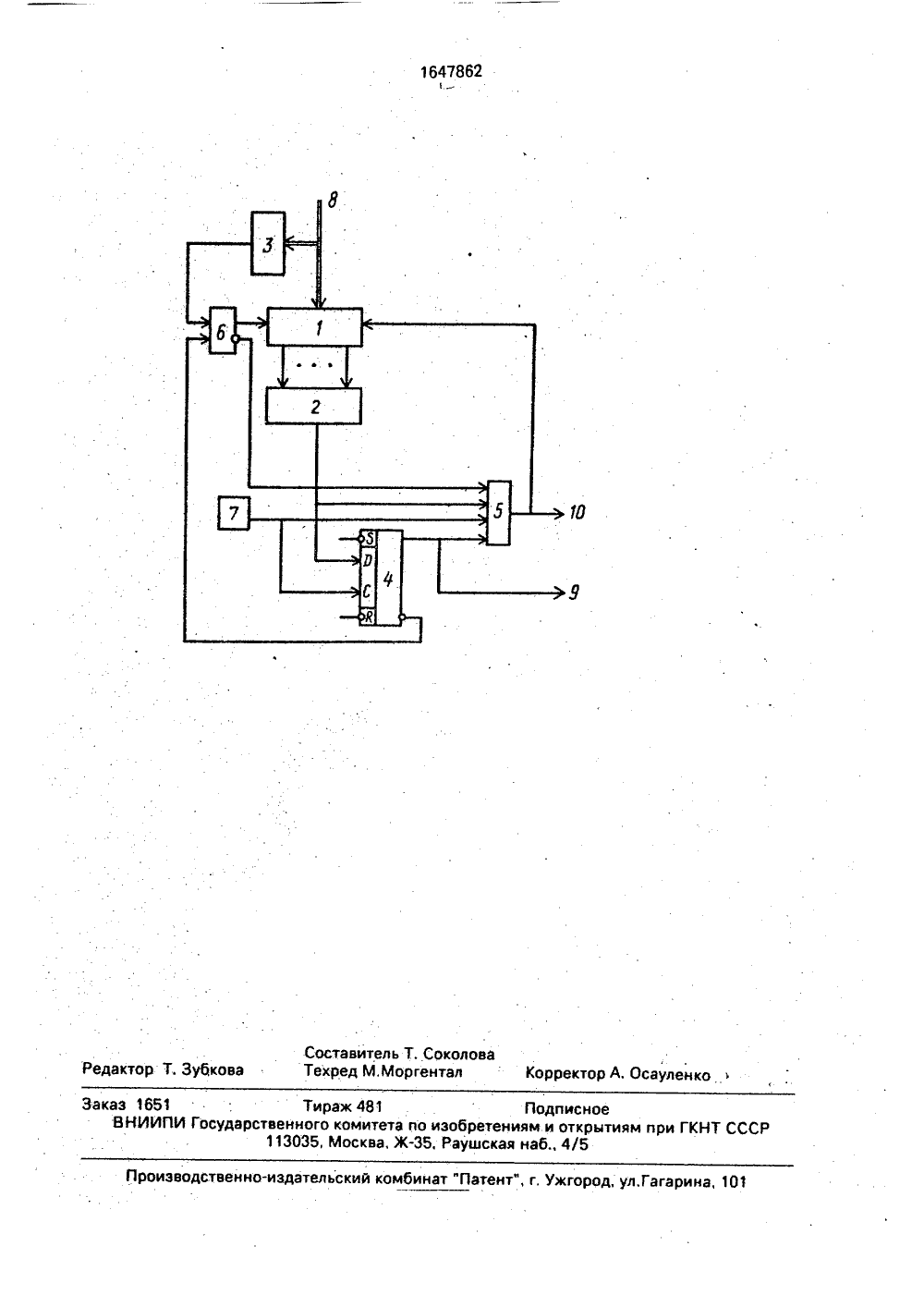

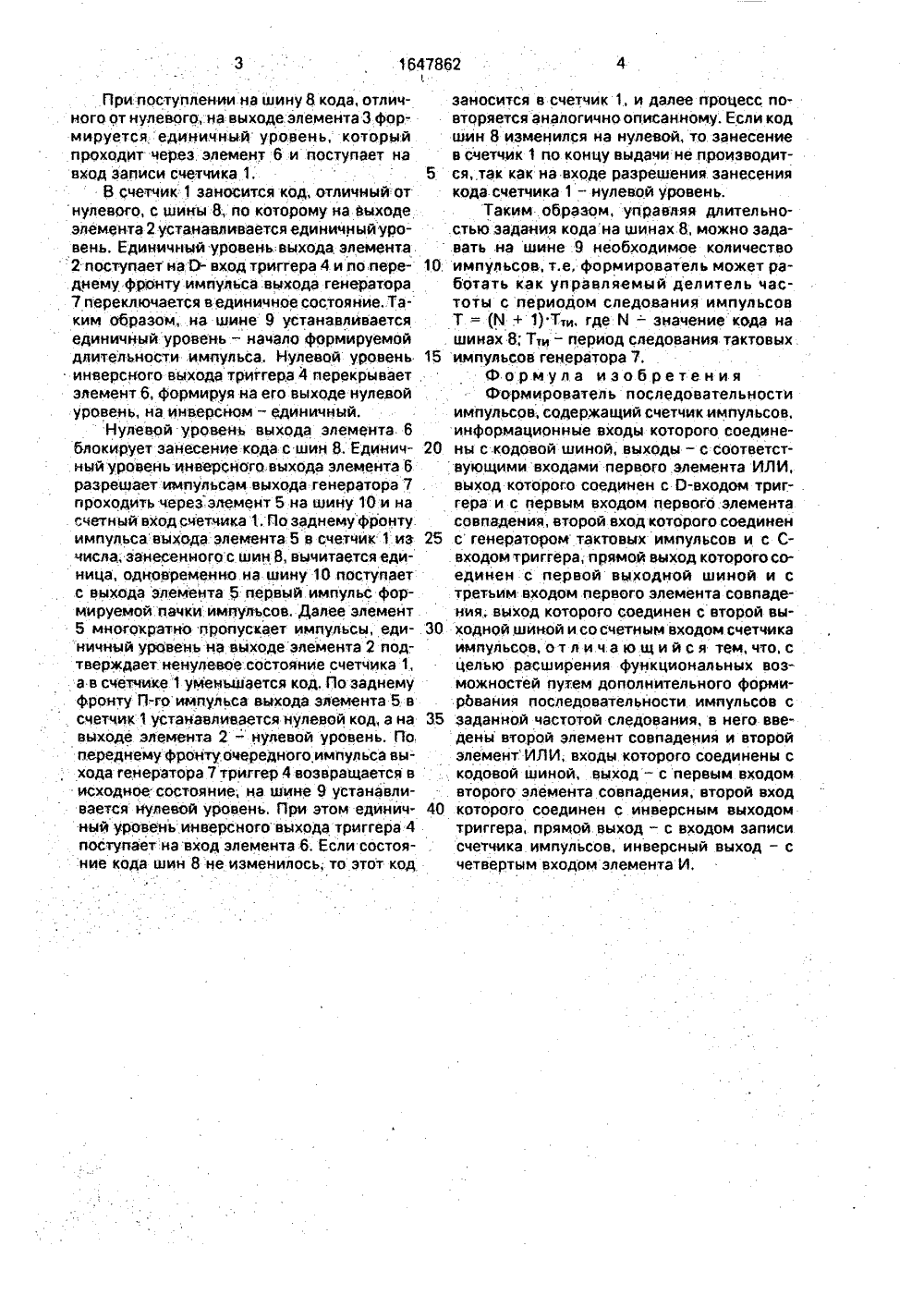

(51)5 Н 03 К 5/04 23 ОПИСАНИЕ ИЗОБРЕТК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(57) Изобретение относится к импульсной технике и может быть использовано в устройствах автоматики и вычислительной техники, Цель изобретения - расширение функциональных воэможностей путем дополнительного формирования последовательности импульсов с заданной частотой следования. Цель достигается введением элемента ИЛИ 3 и элемента 6 совпадения. Устройства также содержит счетчик 1 импульсов, элемент ИЛИ 2, триггер 4, элемент 5 совпадения, генератор 7 тактовых импульсов, кодовую шину 8, выходные шины 9 и 10.1 ил,СЛЕДОВАвыходной шиной 9 и с третьим входом первого элемента 5 совпадения, выход которого соединен с второй выходно шиной 10 и со счетным входом счетчика 1 импульсов, а входы второго элемента ИЛИ 3 соединены с кодовой шиной 8, выход - с первым входом второго элемента 6 совпадения, прямой выход которого соединен с входом записи счетчика 1 импульсов, инверсный выход - с четвертым входом первого элемента совпа. дения 5, второй вход - с инверсным выходом триггера 4,Формировательобразом.В исходном состоянии на шине нулевой код, счетчик 1 обнулен, на выходах элементов 3, 6, 2 и 3, выходных шинах 10 и 9 выходе триггера 4 - нулевые уровни. На инверсных выходах триггера 4 и элемента 6 . - единичные уровни. Генератор 7 генерирует непрерывную импульсную последовательность. Формирователь в исходном состоянии находится до тех пор, пока на шину 8 не поступит код. отличный от нулевого. И работает следующим8 ГОСУДАРСТВЕННЫ И КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР(54) ФОРМИРОВАТЕЛЬ ПТЕЛЬНОСТИ ИМПУЛЬСОВ Изобрещние относится к импульснойтехнике и может использоваться в устройствах автоматики.и вычислительной техники.Цель изобретения - расширениефункциональных возможностей путемдопол нительного формирования последовательности импульсов с заданной частотойследования импульсов.На чертеже приведена электрическаяфункциональная схема предлагаемого. формирователя,Формирователь последовательностиимпульсов содержит счетчик 1 импульсов,первый 2 и второй 3 элементыИЛИ, триггер4; первый 5 и второй 6 элементы совпаде-.ния; генератор 7 тактовых импульсов. Информационные входы счетчика 1 импульсовсоединены, с кодовом шиной 8, выход - ссоответствующими входами первого элемента ИЛИ 2, выход которого соединен с0-входом триггера 4 и с первым входом первого элемента 5 совпадения, второй входкоторого соединен с генератором 7 тактовых импульсов и с С-входом триггера 4, прямой выход которого соединен с первой Я 2 1647862При. поступлении на шину 8. кода, отличного от нулевого, на выходе элемента 3 формируется единичный уровень, который проходит через. элемент 6 и поступает на вход записи счетчика 1.8 Счетчик 1 заносится код, отличный от нулевого, с шины 8, по которому на выходе элемента 2 устанавливается единичныйуровень, Единичный уровень: выхода элемента.2 поступает на О- вход триггера 4 и по:переднему фронту импульса выхода генератора 7 переключается в единичное состояние, Таким образом, на шине 9 устанавливается единичный уровень - начало формируемой длительности импульса. Нулевой уровень инверсного выхода триггера 4 перекрывает элемент 6, формируя иа его выходе нулевой уровень, на инверсном - единичный,Нулевой уровень выхода элемента. 6 блокирует занесение кода с шин 8, Единичный уровень инверсного. выхода элемента 6 рззрещзет импульсам выхода .генератора 7 проходить через элемент 5 на шину 10 и на счетный вход счетчика 1. По ззднему фронту импульса выхода элемента 5 в счетчик 1 из числа., занесенного с шин 8, вычитается единица, одновременно нз шину 10 поступает с выхода элемента 5 первый импульс формируемой пачки импульсов. Далее элемент 5 многократно пропускает импульсы, единичный уровень нз выходе элемента 2 подтверждает ненулевое состояние счетчика 1, а в счетчике 1 уменьшается код. По заднему фронту П-гоимпульса выхода элемента 5 в счетчик 1 устанавливается нулевой код, а на выходе элемента 2 -" нулевой уровень. По, переднему фронтуочередного импульса выхода генератора 7 триггер 4 возвращается в исходное; состояние, на шине 9 устанавливается нулевой уровень. При этом единичный уровень инверсноговыхода триггера 4 поступает на вход элемента 6. Если состояние кода шин 8 не изменилось; то этот код заносится в счетчик 1, и далее процесс повторяется аналогично описанному. Если код шин 8 изменился на нулевой то занесение в счетчик 1 по концу выдачи не п.роизводит ся, так как на входе разрешения занесениякода. счетчика 1 - нулевой уровень.Таким образом, управляя длительностью задания кода на шинах 8:, можно задавать .на шине 9 необходимое количество 10, импульсов, т.е, формирователь может работать как управляемый делитель частоты с периодом следования импульсов Т = (й + 1)Тти. где й взначение кода на. шинах 8; Тт - период следования тактовых.15 импульсов генератора 7.Формула изобретения Формирователь последовательностиимпульсов, содержащий счетчик импульсов, информационные входы которого соедине ны с.кодовой шиной, выходы - с соответствующими входами первого. элемента ИЛИ, выход которого соединен с О-входом триг; .гера и с первым входом первого. элемента совпадения, второй вход которого соединен 25 с генератором тактовых импульсов и с Свходом триггера, прямой выход которого соединен с первой выходной шиной и с третьим входом первого элемента совпадениявыход которого соединен с второй вы ходной шиной и со счетным входом счетчикаимпульсов, о т л и ч а ю щ и й с я тем, что, с целью расширения функциональных возможностей путем дополнительного формирования последовательности импульсов с 35 заданной частотой следования, в него введены второй элемент совпадения и второй элементИЛИ, входы которого соединены с кодовой шиной, выход - с первым входом второго элемента совпадения, второй вход 40 которого соединен с инверсным выходомтриггера, прямой выход - с входом записи счетчика импульсов, инверсный выход - с четвертым входом элемента И.1647862 0 оставитель Т. Соколоваехред М.Моргентал Корректор А. Осауленко кова едакто Произво енно-издательский комбинат "Патент", г. Ужго л.Гагарина, 10 каз 1651 Тираж 481 Подписное ЯНИИПИ Государственного комитета по изобретениям и открытиям при ГКН 113035, Москва, Ж, Раушская наб., 4/5
