H03K 4/02 — ступенчатой формы, например лестничной

Номер патента: 1354403

Опубликовано: 23.11.1987

Авторы: Глонти, Кривего, Крюков

МПК: H03K 4/02, H03K 4/08

Метки: генератор, линейного

...(в зависимости от того, как в него будет вписываться информация со счетчика 5). Если в зависимости от периода устанавлива. ется длительность пилообразных импульсов и эта зависимость не носит двоичной закономерности, то счетчик 6 выполняется по фиг.2.Импульсом с выхода блока 7 счетчик 11 адреса (фиг,2) устанавливается в нуль. Сфазированные импульсы от генератора 1 поступают на счетный вход счетчика 11 и отрицательным фронтом производят в нем изменение информации, т.е, с каждым импульсом с блока 7 на счетчике 11 производится досчет от нулевого значения кода до значения, соответствующего коэффициенту пересчета счетчика 11.Каждый адрес, задаваемый по адресному входу с выхода счетчика 11,производит считывание...

Номер патента: 1370738

Опубликовано: 30.01.1988

Авторы: Нечаев, Стеценко

МПК: H03K 4/02

Метки: ступенчатого, формирователь

...вход сумматора 5 и через открытый ключ 20 переписывается на конденсатор 23, анапряжение на выходной шине 29 становится равным 2 К 11 (фиг, Зи).Далее процессы повторяются с периодом Т повторения цикла работы устройства. В результате этого на выходных шинах 28 и 29 формируются дванезависимых ступенчатых напряжения,нарастающие по линейному закону исдвинутые на время 21 причем приращение первого ступенчатого напряжения составляет К 11 , а приращениевторого ступенчатого напряжения составляет К 11ЬПри этом запоминающий элемент 12используется как временный оперативный элемент памяти для запоминаниясуммы сигналов, работающий на дваинтегратора, что позволяет осуществить раздельное суммирование изменений двух независимых напряжений переходных...

Номер патента: 1370739

Опубликовано: 30.01.1988

Автор: Сугаков

МПК: H03K 4/02

Метки: апроксимированной, импульсов, ступенчато, формирования, формы

...На первый вход второго элемента И 3-2 поступает "1", и так как элемент И 3-2 подготовлен по второму входу "1" с выхода инвертора 6-2, то на вход управления второго линейного ключа 5-2 поступает сигнал на включение. Ключ 5-2 открывается и подключает к шине 8 источник 7-2. Одновременно с этим на вход управления секционного ключа 6-1 также поступает сигнал на открытие. Логическая "1" с выхода порогового элемента 2-2 иннертируется инвертором 4-1 в "О", который закрывает по второму нходу элемент И 3-1 и линейный ключ 5-1 закрывается. Источник постоянного напряжения 7-1 оказывается подключенным последовательно через секционный ключ 6-1 с источником 7-2 и через линейный ключ 5-2 - к шине 8.При последующем увеличении сигнала Б, на выходе...

Номер патента: 1387180

Опубликовано: 07.04.1988

Авторы: Бондарь, Дякин

МПК: H03K 4/02, H03K 4/08

Метки: изменяющегося, линейно, формирователь

...подачи с четвертого выхода блока 1 разрешающего сигнала на управляющий вход генератора 2 импульсная последовательность поступает на вход первого делителя 7, частота следования импульсов на выходе которого определетяет максимальную скорость изменения выходного напряжения формирователя. Далее импульсная последовательность поступает одновременно на суммирующий вход второго делителя 12 частоты, на второй вход второго дополнительного элемента И 14, который в течение первой секунды после запуска генератора 2 находится в непроводящем состоянии, и на вычитающий вход первого управляемого делителя 8, с выхода переноса которого, через первый дополнительный элемент И 9 она поступает на вычитающий вход счетчика 10. 40 45 50 55 По истечении одной...

Номер патента: 1396251

Опубликовано: 15.05.1988

Автор: Лапин

МПК: H03K 4/02

Метки: генератор, ступенчатого

...2.Поскольку предположили, что входной ток усилителя 1 равен нулю, то изменения зарядов конденсаторов 2 и 8 равны, т,е.(7) Поэтому, приравнивая правые части выражений (3) и (6) и принимая во внимание, что для первого тактового импульса=О, находим напряжениена выходе устройства после первых,вого тактового импульса (т.е. 1 1);С 2 В+В 2 вью, С В 1 С 2 В 2(5), находимИзменение заряда ЬЧ,;конденсатора 2 в течение второго полупериода оп" ределяется выражением(9) где Л 1 - приращение напряжения на5конденсаторе 2 за периодпервого тактового импульса.Приравнивая правые части выражений (3) и (б) и принимая во внимание, что для второго тактового импульса=й 11 г, определяем напряжение 1 вь, на выходе устройства после втовьврого тактового...

Номер патента: 1401578

Опубликовано: 07.06.1988

Автор: Глушаков

МПК: H03K 4/02

Метки: генератор, ступенчатого

...напряжения на 11 равных частей, а также использование кольцевого сдвигового регистра в качестве счетчика импульсов и дешифратора. Эти особенности позволяют одновременно формировать ступенчато-нарастающее, ступенчато-спадающее и симметричное ступенчато-треугольное напряжения.Формула изобретения Генератор ступенчатого напряжения, содержащий последовательно соединенные счетчик импульсов, вход которого соединен с тактовой шиной, триггер и коммутатор, выход которого соединен с первой выходной шиной, а также преобразователь код - напряжение, вход опорного напряжения которого соединен с шиной опорного напряжения, кодовые входы - поразрядно с выходами счетчика импульсов- первый и второй выходы - соответственно с первым и вторым входами...

Номер патента: 1403348

Опубликовано: 15.06.1988

Авторы: Бочаров, Кондрашков, Саркисов, Шабалов

МПК: H03K 4/02, H03K 4/06

Метки: генератор, линейноизменяющегося

...7. По мере заполнения счетчика 7 напряжения на выходе преобразователя 9 линейно нарастает и соответственно возрастает напряжение навыходе суммирующего усилителя 13.Как только в таймер 5 поступит количество импульсов, равное значению кода наклона, импульсы с его выхода через третий вход блока 6 логики поступают с его первого выхода на входсброса счетчика 7 (ранее мы для конкретности предположили, что на шине15 "Знак" управляющий потенциал соответствует нарастанию напряжения) ина счетный вход счетчика 8Соответственно на выходе преобразователя 10напряжение на ступень возрастает,на выходе преобразователя 8 спадаетдо нуля, но на выходе суммирующегоусилителя 13 разрыва не происходит,так как на этапе подстройки автоматически...

Номер патента: 1429303

Опубликовано: 07.10.1988

Авторы: Грибанов, Колос, Никитин

МПК: H03K 4/02

Метки: генератор, импульсов, ступенчатой, формы

...то ЗО данный 1-й блок 7.1 не принимаетучастия в работе устройства. Объединенные выходы резисторов резистивныхматриц 3,13.К подключены к входамоперационного усилителя 4, на выходе35которого формируется результирующеевозрастающее напряжение ступенчатойформы.В режиме управления при формировании команды "Вычитание" 1 это соответствует коду знаковых разрядов 01)высокий логический уровень прикладывается к второму входу элементаИ 18, Все элементы 10.1.,10,11 находятся в единичном состоянии, высокий 4 логический уровень прикладываемся к 45элементу И 16, выходной высокий уровень которого воздействует на первыйвход элемента И 18, высокий уровеньс выхода которого устанавливает триггер 14 в нулевое состояние, и раз 50решающее напряжсние с его...

Номер патента: 1432744

Опубликовано: 23.10.1988

Автор: Стеценко

МПК: H03K 4/02

Метки: генератор, сигнала, трапецеидального

...1 Б= К 2 Б, = КЗ 13 = К 4 13,где К 1 - К 4 - коэффициенты передачисумматора 11 по соответствующим входам,П - амплитуда входного напряжения;Б - амплитуда напряжения,40до которой заряжаютсяконденсаторы КС-цепейза время.Постоянная времени ВС-цепей выбрана так, что используется тольконачальный участок зарядной экспо 45ненты конденсатора и напряжение навыходах КС-цепей линейно.В этом случае при суммированииступенчатого напряжения (фиг.2 е) спилообразными напряжениями (фиг.2 жБОи з), поступающими на входы сумматора 11, получается линейно-нарастающее напряжение (фиг,2 и), снимаемоес выхода сумматора 11, которое черезограничивающий резистор 17 поступаетна неинвертирующий вход компаратора 20. При этом на инвертирующий входкомпаратора 20...

Номер патента: 1437975

Опубликовано: 15.11.1988

Автор: Яценко

МПК: H03K 4/02

Метки: генератор, меняющегося, ступенчато, управляемый

...ограничителей соответственно логическая "1" и логический "0" - при такой комбинации выходных напряжений ограничителей 13 и 14 коммутатор 5 подключает выход второго генератора 2 к первому входу (входу прямого счета) реверсивного счетчика 6 и выходное на 43797550 55 пряжение начинает увеличиваться дотех пор, пока не сравняется в пределах зоны нечувствительности аналогового компаратора 1 О с выходным напряжением регулируемого источника 11,Введение в схему второго генератора2 тактовых импульсов обусловлено необходимрстью быстрой отработки изменения опорного напряжения, поэтомучастота следования этих импульсовдолжна быть достаточно большой (порядка 10 -1 О Гц),а период следова 3 4ния импульсов первого генератора 1тактовых импульсов может...

Номер патента: 1465956

Опубликовано: 15.03.1989

Авторы: Бороденко, Дударев, Кузнецов, Щеголев

МПК: H03K 4/02

Метки: произвольной, сигналов, формирователь, формы

...сигналов произвольной формы далее повторяется по вышеописанному алгоритму. Если на втором выходе регистра 18 присутствует напряжение логического нуля, то оно инвертируется элементом НЕ 19 и через открытый четвертый элемент И 20 переводит третий триггер 15 в единичное состояние. Напряжение логической единицы с выхода третьего триггера 15 поступает на второй вход второго элемента И 5, открывая его. Тактовые импульсы с выхода первого элемента И 2, проходя через второй элемент И 5, поступают на выход второго элемента ИЛИ 8 и подаются на входы второго 9 и третьего 10 делителей частоты. Первый импульс переводит второй триггер 12 в нулеВое состояние. Тактовые импульсы с выхода второго элемента ИЛИ 8 сдвигают содержимое регистра 18....

Номер патента: 1524165

Опубликовано: 23.11.1989

Авторы: Нечаев, Стеценко

МПК: H03K 4/02

Метки: ступенчатого, формирователь

...а первый 9, четвертый 12 и девятый 17 выходные ключи замыкаются, подклю 35 чая к первому, третьему и седьмому входам сумматора 3 соответственно выходы первого 4 и четвертого 7 запоминающих элементов. На выходе сумматора 3 образуется напряжение, равное ал гебраической сумме указанных напряжений, которое заряжает конденсатор 37 третьего запоминающего элемента 6, так как его ключи 36 также замкнут сигналом управленияпоступающим с 45 четвертого выхода генератора 20 через первый элемент ИЛИ 21. Результирующее напряжение, получаемое на выходе третьего запоминающего элемента 6, ассчитыв ется ил Р а о форму е"эь = "ьэ 18 + "зэ 1 "э14 (6) В пятом такте работы формирователя, соответствующем наличию импульса по пятому выходу генератора 20...

Номер патента: 1525874

Опубликовано: 30.11.1989

Автор: Кашин

МПК: H03K 4/02

Метки: генератор, развертки, ступенчато-изменяющегося

...хода развертки строк меняетсясостояние первого триггера счетчика4 и второго разряда цифроаналоговогопреобразователя 5, На выходе усилителя 6 напряжение Е изменяется навеличину 24 Е, соответствующую интервалу строк поля на экране кинескопа.Далее при каждом поступлении синхроимпульса строк на тактовый входсчетчика 4, на выходе сумматора 6напряжение изменяется на величину2 АЕ, В конце активного периода раэвертки поля на вход сброса счетчика поступает гасящий импульс поля и устанавливает его в исходное состояние (фиг. 2 в,а).Одновременно гасящий импульс поля поступает на вход формирователя 1 и на вход сброса триггера 3. На выходе формирователя по фронту гасящего импульса поля выдается импульс с длительностью, несколько большей...

Номер патента: 1554118

Опубликовано: 30.03.1990

Авторы: Андреев, Гинзбург, Лебедев

МПК: H03K 4/02

Метки: генератор, импульсов, интегральном, исполнении, прямоугольных

...и открытые транзисторы 14 и 15 постоянным током до тех пор, пока напряжение на инвертирующем входе компаратора 6 не станет равным напряжению на его входах, С выхода компаратора 6 на вход счетного триггера 7 поступает уровень лог, "0", который подготавливает триггер для переброса в очередное состояние на его выходах. При равенстве потенциалов на входе компаратора 6 он срабатывает, с его выхода на вход счетного триггера поступает лог. "1", триггер перебрасывается в противоположное состояние на его выходах (на шине 8 - лог, "0", на шине 9 - лог, "1"), транзисторы 2, 14 и 15 закрываются, а транэис40 5 15541торы 16, 17 и 1 открываются, при этоминвертирующий вход компаратора 6 подсоединяется к разряженному конденсатору 4, на выходе...

Номер патента: 1573533

Опубликовано: 23.06.1990

Авторы: Грушичев, Стеценко

МПК: H03K 4/02

Метки: ступенчатого, формирователь

...и 2,На выходе сумматора 5 устанавливается напряжение, равное 2:КБи конденсатор 22 заряжается до напряжения 2 К П , так как на третийвход сумматора 5 поступает напряжение Ц и коэффициент передачи поэтому входу равен К, а на первыйвход сумматора 5, коэффициент передачи которого равен едииице, поступает напряжение с конденсатора 19,равное К 1. При поступлении четвертого импульсного напряжения замыкаются ключи 18 и 13,Напряжение, равное 2 К У, с выхода усилителя 23 поступает на первый вход сумматора 5 и через замкнутый ключ 18 переписывается на конденсатор 19, а напряжение на выходнойшине 25 становится равным 2 К "Б(Фиг,2 ж).Далее процессы повторяются с периодом 42,В результате этого на выходныхпинах 24 и 25 Формируются два независимых...

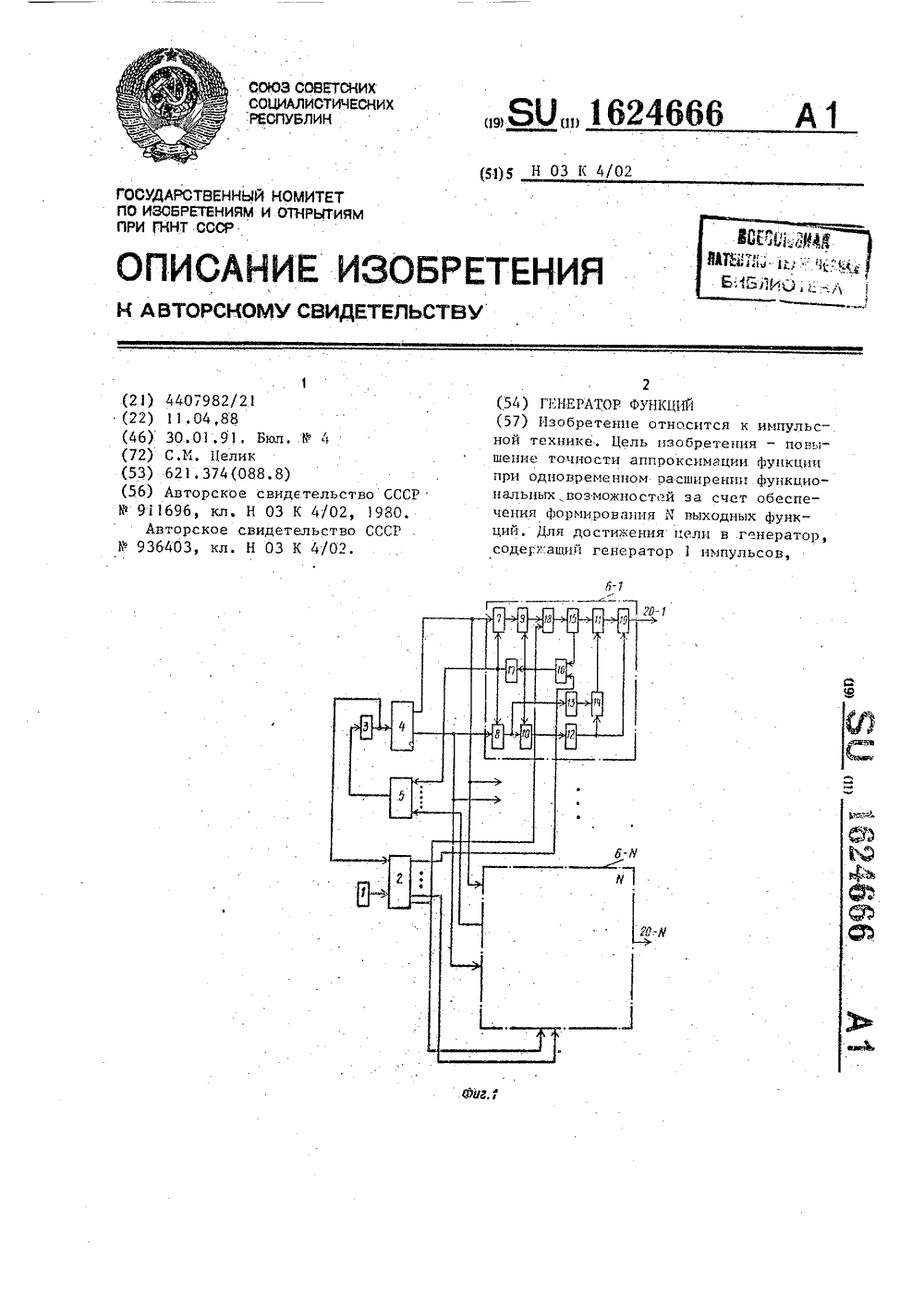

Номер патента: 1624666

Опубликовано: 30.01.1991

Автор: Целик

МПК: H03K 4/02

Метки: генератор, функций

...информации о первыхдвух узловых точках всех формируемыхФункций в соответствующие блоки 6-1.,.,.6-Ж. Предварительно счетчики 3и 15,. регистры 710 но всех блоках6-.16.-11:обнуляются (цепи обнуленияне показаны). Первый импульс с выхода генератора 1 проходит (н виде от"рицательного импульса) на первый выход дешифратора 2, а затем на третийвход первого блока 6-.1, в которомон через элемент И 16 поступает натактовые входы регистров 9,10, в которых перезаписываются нули из регистров 7,8. Пройдя элемент 17 этотимпульс записывает код, хранящийсяпо нулевому адресу в блоке, 4, в регистры 7,8, после чего проходит черезэлемент И 5 и своим задним фронтом пеобразователя 11, Счетчик .15 подсчитывает импульсы30 генератора 1, частота которых делится 35 40...

Номер патента: 1624667

Опубликовано: 30.01.1991

Автор: Сугаков

МПК: H03K 4/02

Метки: аппроксимированной, импульсов, ступенчато, формирования, формы

...постоян" ного тока и т.д, Их напряжение и мощность определяются требуемым уровнем выходного сигнала.(3;4) фДйП - время, за которое напрякение П на выходе источника1 изменяется на величину,равную. разности пороговсрабатывания и-го и (и-.1)-гопороговых элементов,На фиг,2 показан случай равномерного расположения пороговУстройство работает счедующим об. разом,Вся схема запускается в работуисточником 1, на выходе которого появляется изменяющееся во времени напряжения У 1 (Фиг,.2 а). 25Сигнал с выхода источника 1 подается на. входы пороговых элементов2-12-4. При достижении этим сигналом уровнч, необходимого для срабатывания первого порогового элемента2-1, на первый вход первого элемента И 3-1 подается "1". Так как напря -женИе на...

Номер патента: 1624668

Опубликовано: 30.01.1991

Автор: Говзич

МПК: H03K 4/02

Метки: амплитудных, генератор, измерительных, усилителей, характеристик

...ключей 10, управляющие входы которых соединены всевместе -и с вторым выводом генератора14 заполняющей частоты, вторые выводы Б вторых транзисторных ключей 10соединены вместе и собщим выводомпереключателя 11 и с первыми выводаминамагничивающей 2 и измерительной3 обмоток. Устройство работает следующим образом;Через первые ключи 9, управляемые многофаэным, мультивибратором 13, и через вторые ключи 10, управляемые генератором 14 заполняющей частоты., стабилизаторы 8 тока подключаются к одному иэ резисторов набора резисторов 12, через переключатель 11 к измерительной 3 и намагничивающей 2 обмоткам, На резисторе 12 нагрузки создается однополярное М ступенчатое напряжение, заполненное частотой генератора 14 заполняющей частоты.Полученное...

Номер патента: 1636997

Опубликовано: 23.03.1991

Автор: Воронов

МПК: H03K 4/02

Метки: генератор, ступенчатого

...второго ХК"триггера 7,С-вход которого соединен с выходом:. 40генератора 1, а К-вход - с входом записи и выходам переполнения реверсивного счетчика 3, Первый и второйвходы элемента 2 И .11 соединены с выходами двух разрядов реверсивного 45счетчика 3. Выход резистивной мат"рицы 5 соединен с .выходной шиной 12.Входы данных реверсивного счетчика 3соединены с общей шиной.Генератор работает следующим образом.С генератора 1 импульсы поступаютна коммутатор 2, 1 К-триггер 6 разрешает прохождение импульсов генератора 1 на вход прямого счета реверсив(ного счетчика 3, с.его выходов импульсы поступаЬт на дешифратор 4, который коммутирует резисторы резистивной матрицы 5, образуя нарастающее ступенчатое напряжение. Реверсивныйсчетчик 3 считает в...

Номер патента: 1706019

Опубликовано: 15.01.1992

Автор: Малыгин

МПК: H03K 4/02

Метки: генератор, ступенчато-пилообразного

...комбинат "Патент", г. Ужгород, ул.Гагарина. 101 Изобретение относится к импульснойтехнике и может быть использовано в радиотехнике, автоматике и измерительной технике.Цель изобретения - повышение точности времени развертки.На чертеже показана электрическаяструктурная схема предложенного генератора.Генератор содержит генератор 1 тактавых импульсов, элемент И 2, делитель 3 частоты, счетчик 4 импульсов,цифро-аналоговый преобразователь 5.Первый вход элемента И 2 соединен свыходом генератора 1 тактовых импульсов, 15второй его вход соединен с шиной 6 разрешения счета, третий - с выходом прямогопереноса счетчика 4 импульсов и выходом 7сигнала конца прямого хода развертки, авыход - с входом делителя 3 частоты, выход 20которого...

Номер патента: 1725367

Опубликовано: 07.04.1992

Автор: Суханов

МПК: H03K 4/02, H03K 4/94

Метки: генератор, импульсов, ступенчато-трапецеидальной, формы

...содержимого вычитающего счетчика 9 импульсов генератором 5 тактовой частоты и управляемым делителем 4 частоты, Состояние отработки одного из четырех заданных временных параметров характеризуется состоянием двухразрядного счетчика 3 импульсов, выходы которого управляют коммутатором 2 и распределителем 7 импульсов. Распределитель 7 импульсов управляет реверсивным счетчиком 8 импульсов таким образом, что его входные импульсы распределяются во время отработки фронта выходного импульса через первый выход на суммирующий вход реверсивного счетчика 8 импульсов, во время крыши импульса через второй выход - на установочный вход, во время среза через третий выход - на вычитающий вход и во время паузы через четвертый выход - на вход сброса...

Номер патента: 1732439

Опубликовано: 07.05.1992

Авторы: Глушаков, Курамшин

МПК: H03K 4/02

Метки: генератор, ступенчатого

...на вход счетчика 2 и через элемент НЕ 9 на С-вход триггера 10, Предположим, что после включения питания в счетчике 2 зафиксировалась кодовая комби нация 10110 (используется пятиразрядныйкольцевой сдвиговый регистр), а триггер 10 установился в состояние О, С приходом тактовогоимпульса (О -+1) в счетчике 2 зафиксируется кодовая комбинация 01011, что 50 приводит к изменению логического сигналана В, О-входах триггера 10 (О-ф 1). Далее, после исчезновения тактового импульса (1-ф О) триггер 10 переходит в состояниелогической "1", что приводит к изменению 55 логического сигнала на его инверсном выходе (1 -ф 0), который поступает на установочный вход первого разряда и на входы сброса остальных разрядов счетчика 2, при этом в счетчике 2...

Номер патента: 1758852

Опубликовано: 30.08.1992

Авторы: Ильин, Коробков, Савенков

МПК: H03K 4/02

Метки: высоковольтных, импульсов, специальной, формирователь, формы

...формирователя 21,Й через фильтр 22, входом которого является один вывод катушки индуктивности 23, а выходом - другой, подключенный через конденсатор 24 к общей шине, и нагрузку 25 подключен к общей шине, Выход источника 18 управляющего сигнала соединен с управляющими входами с первого транзистора 3 соединен с входами питания с первого порогового формирователя 20 по М-й пороговый формирователь 21.й, а отрицательный вывод первого источника 1 постоянного напряжения, положительный вывод второго источника 17 постоянного напряжения и отрицательный вывод третьего источника 19 постоянного напряжения подключены к общей шине.Первый пороговый формирователь 20 состоит из импульсного трансформатора 20.1 с обмотками 20.2 и 20.3, диода 20.4,...

Номер патента: 1758853

Опубликовано: 30.08.1992

Автор: Гоенко

МПК: H03K 4/02

Метки: ступенчатой, формирователь, формы

...начальной установки на вторую шину 14 поступает сигнал "0". В результате этого на входе установки нуля первого счетчика 2, на входе записи данных второго счетчика 7 и на входе установки нуля регистра 8 будет выставлен сигнал "0". Кроме этого, на информационный вход регистра 8 подается сигнал "1" с третьей шины 15.После этого устройство готово к работе и на выходной шине 16 Овых = О.Начало цикла формирование Овых осуществляется подачей сигнала "1" на управляющий вход генератора 1 с первой шины 13, С выхода генератора 1 импульсная последовательность заданной частоты поступает на счетный вход первого счетчика 2. Формируемый на выходе этого счетчика код поступает на информационный вход ЦАП 3, где преобразуется в напряжение, поступающее на...

Номер патента: 2003220

Опубликовано: 15.11.1993

Автор: Стеценко

МПК: H03K 4/02

Метки: ступенчатого, формирователь

...К 1 01, где 01 - напряжениена входной шине 10 устройства, а К 1 - коэффициент передачи по второму входу сумматора 7. При этом конденсатор 49 черезмалое вь 1 ходное сопротивление сумматора7 через замкнутый ключ 48 заряжается донапряжения К 1 01,Параметры схемы запоминающего элемента выбраны так, чтобы выполнялись соотношенияЯСт (1)Явх СТ Р)где й) - выходное соп ротивление сумматора7;С - емкость запоминающего конденсатора в запоминающих элементах 4, 5, 6;т - длительность управляющего импульса;Ввх - входное сопротивление согласующего усилителя.в запоминающих элементах4, 5, 6;Т - период повторения цикла работыустройства.При выполнении неравенства (1) напряжение, до которого заряжается конденсаторзапоминающего элемента, не зависит от...

Номер патента: 2004068

Опубликовано: 30.11.1993

Авторы: Аверьянова, Головенко, Скляр, Шитов

МПК: H03K 4/02

Метки: генератор, линейного, программируемый, цифровой

...которого равен логической "1", а осе остальные равны нулю. В общем случае Оотр,реверса Онач., Опол.реверса могут принимать любые значения, но должно выполняться условие Остр.реверсаОнач - " " - Ч 3 пол.реверса.Управляющими входами генератора являются входы "Направление счета" (четвертый вход блока 10 управления), "Однократный (первый вход элемента И-НЕ 4), "Период/ 1/2 периода" (управляющий вход коммутатора 6), "Сброс" (установочные входы делителей 2, 3, первый вход второго элемента И 7 и пятый оход блока управления), "Пуск" (управляющие входы ДПКД 5 и . реверсивного счетчика 11, а также первый вход триггера 8), Логическая "1" на входе "Направление счета" в начальный момент времени соответствует нарастанию линейного напряжения, а...

Номер патента: 890942

Опубликовано: 20.05.1995

Авторы: Балиашвили, Федин

МПК: H03K 4/02

Метки: генератор, ступенчатого

ГЕНЕРАТОР СТУПЕНЧАТОГО НАПРЯЖЕНИЯ, содержащий управляемый ключ, вход которого подключен к шине источника питания, а выход через источник тока к накопительному конденсатору, и генератор тактовых импульсов, отличающийся тем, что, с целью повышения стабильности, в него введено реле времени с конденсатором во времязадающей цепи, однотипным с накопительным конденсатором, выходом подключенным к управляющему входу управляемого ключа, а входом к выходу генератора тактовых импульсов.
