Генератор ступенчатого напряжения
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 890942
Авторы: Балиашвили, Федин
Формула
ГЕНЕРАТОР СТУПЕНЧАТОГО НАПРЯЖЕНИЯ, содержащий управляемый ключ, вход которого подключен к шине источника питания, а выход через источник тока к накопительному конденсатору, и генератор тактовых импульсов, отличающийся тем, что, с целью повышения стабильности, в него введено реле времени с конденсатором во времязадающей цепи, однотипным с накопительным конденсатором, выходом подключенным к управляющему входу управляемого ключа, а входом к выходу генератора тактовых импульсов.
Описание
Известно устройство для формирования ступенчатого напряжения, содержащее интегратор с управляемым ключом.
Недостатком устройства является его низкая стабильность работы.
Наиболее близким техническим решением является генератор ступенчатого напряжения, содержащий управляемый ключ, вход которого подключен к шине источника питания, а выход через источник тока к накопительному конденсатору, и генератор тактовых импульсов.
Недостатком устройства является его низкая стабильность работы.
Целью изобретения является повышение стабильности.
Цель достигается тем, что в генератор ступенчатого напряжения, содержащий управляемый ключ, вход которого подключен к шине источника питания, а выход через источник тока к накопительному конденсатору, и генератор тактовых импульсов, введено реле времени с аналогичным накопительному конденсатору конденсатором во времязадающей цепи, причем выход реле времени подключен к управляющему входу управляемого ключа, а вход к выходу генератора тактовых импульсов.

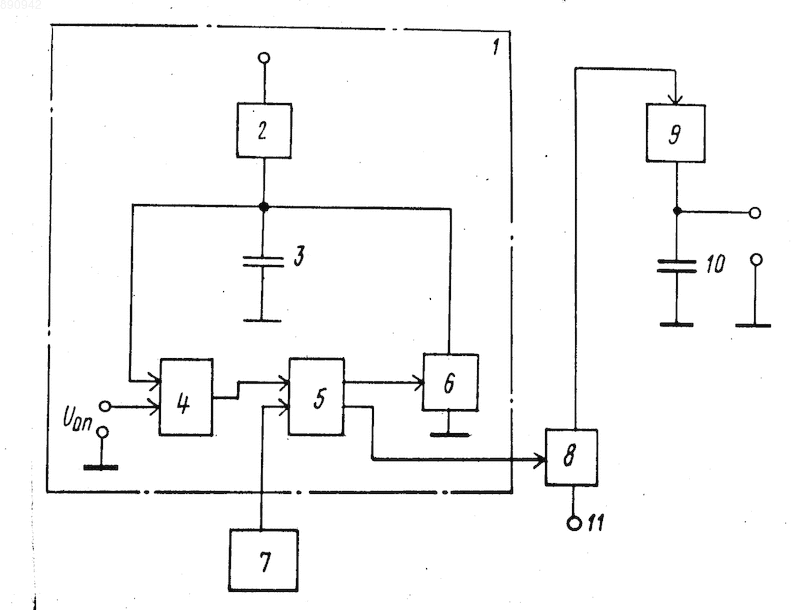

На чертеже приведена структурная электрическая схема устройства.
Оно состоит из реле 1 времени, содержащего источник 2 тока, конденсатор 3, компаратор 4, триггер 5, разрядный ключ 6, генератор 7 тактовых импульсов, управляемого ключа 8, источника 9 тока, накопительного конденсатора 10 и шины 11 источника питания.
Устройство работает следующим образом. С генератора 7 тактовых импульсов на вход триггера 5 поступают запускающие импульсы, период следования которых Т. При поступлении каждого импульса с генератора 7 с соответствующих выходов триггера поступают сигналы на управляющие входы ключей 6 и 8, причем ключ 6 закрывается, а ключ 8 открывается. Ключи находятся в таких состояниях до тех пор, пока напряжение на конденсаторе 3 не достигнет значения Uоп, подаваемого на вход компаратора 4, после чего на стоповый вход триггера поступает сигнал с выхода компаратора, триггер 5 перебрасывается в противоположное состояние, и ключ 6 отказывается, разряжая конденсатор 3, а ключ 8 закрывается. Затем цикл повторяется.
В каждом цикле на конденсаторе 10 происходит приращение напряжения на величину
UiUi
(a) где I2 ток источника 9 тока,
время открытого состояния ключа 8, С(
,T) емкость конденсатора 10 как функция температуры и времени t.Величину
определим из выражения
(б) где С( ,t) величина емкости конденсатора 3,I2 ток источника 2 тока, К безразмерный коэффициент, который может быть равен единице.
Таким образом
Ui
(в)Для однотипных конденсаторов 3 и 10 в выражении (в) значения сокращаются, поэтому, опуская индекс i, можем записать:
U=K
Uоп (г)Следовательно, величина приращения
U в каждом цикле не зависит от номера цикла. Число n циклов генератора 7 для достижения напряжения U на конденсаторе 10 равноn
K
(д) а время достижения этого напряжения не зависит от температурных и временных характеристик накопительного конденсатора. К ключу 8 может быть подключено большое число параллельно включенных цепей, аналогичных рассмотренной, состоящей из источника 9 тока и конденсатора 10. Рисунки
Заявка
2601834/21, 07.04.1978
Всесоюзный научно-исследовательский и конструкторский институт "Цветметавтоматика"
Федин Г. В, Балиашвили В. Я
МПК / Метки
МПК: H03K 4/02
Метки: генератор, ступенчатого
Опубликовано: 20.05.1995
Код ссылки
