H03K 13/02 — H03K 13/02

Номер патента: 799129

Опубликовано: 23.01.1981

Автор: Балтрашевич

МПК: H03K 13/02

Метки: аналого-цифровой, следящий

...триггер15 устанавливается в "1", а анапогоеоезапоминающее устройство 2 запоминаеттекущее значениесигнапа. Триггер 15разрешает.работу блока 9 нахождения сиг.нала, который вначале проверяет, не находится ли сигнал в верхнем ипи нижнемкванте, примыкающем к образцовому уровню, зафиксированному на преобразоватепе,дпя этого блок 9 выдает сигнап (поспепоступпения сигнала от генератора 14тактовых импульсов) на третьем выходе,который, пройдя через эпемент ИЛИ 19,прибавит ипи вычтет единицу из ревессивного счетчика 6 в зависимости от ответаблока 2, устанавпивающего с помощью погического блока 8 режим работы реверсивного счетчика 6 (так как вначале ипри дапьнейшей нормальной работе триггер5 дополнительного старшего разряда рееерсивного...

Номер патента: 799130

Опубликовано: 23.01.1981

Авторы: Свирщев, Титков

МПК: H03K 13/02

Метки: аналого-цифровой

...влияние инерции ключей на линейность преобразова ния, а применение двух запоминающих конаенсаторов дает возможность использовать в качестве ключей токовые переключатели на транзисторах, что позволяет значительно повысить быстроаействие,4 ф формула изобретения Аналого-цифровой преобразователь,соаержащий устройство сравнения, выходкоторого поаключен ко вхоау триггера,генератор тактовых импульсов, выхоа 45 3 799 130 4ния соеаинен с обклаакой второго запоминающего конденсатора, вторая обклаакакоторого соединена с общей шиной, а через второй зарядный ключ - со вторымвыхоаом стробирующего устройства, первый вхоа которого соеаинен со вторымвыхоаом блока управления, третий выходкоторого через генератор экспоненциального тока соеаинен...

Номер патента: 809540

Опубликовано: 28.02.1981

Автор: Стахов

МПК: H03K 13/02

Метки: цифро-аналоговый

...потенциалы. Первыйсчетный импульс через вход 5 приводит к переходу триггера 8 ячейки 7нулевого разряда в единичное состояние, в результате чего устройство4 переходит в следующее состояние:5 4 3 2 1 0 - номера разрядов0 0 0 0 0 1о В результате этого в устройстве 1 подключается эталонная величина нулевого разряда 9 р (О) 1 и на вы" ходе 2 формируется первое значение линейно изменяющейся величины,пропорциональное йп 1. При записи единицы в триггер 8 Функциональной ячейки 7 нулевого разряда с единичного выхода 9 триггера 8 нулевого разряда на второй вход элемента И 10 Функциональной ячейки 7 первого разряда поступает разрешающий (единичный) сигнал.Сигнал синхронизации переходного процесса представляет собой периодическую...

Номер патента: 809541

Опубликовано: 28.02.1981

Автор: Стахов

МПК: H03K 13/02

Метки: цифро-аналоговый

...в аналоговую величину, поступает на входы 5 в виде двоичной комбинации электрических импульсов, которые через элементы ИЛИ 10 и единичные входы 11 триггеров 8 приводят к переходу соответствующих триггеров 8 в единичное состояние, что приводит через выходы 9 триггеров 8 и ключевые элементы 3 к подключению соответствующих эталонных величин в устройстве 1. В результате этого на выходе 2 устройства 1 появляется аналоговая величина, соответствующая заданному коду. Так как размеры эталонных величин в устройстве 1 выбраны пропорциональными степеням "золотой" р-пропорцииО ч ъ з фф-чР РР РюР) -" Рг то благодаря этому и обеспечивается возможность преобразования "золотого". р-кода в аналоговую величину. Если в цифроаналоговый...

Номер патента: 809542

Опубликовано: 28.02.1981

Автор: Стахов

МПК: H03K 13/02

Метки: аналого-цифровой

...на вы 2 оде 3 и-го измерительного блока 2, а на управляющий вход 9 поступает эталонная величина и-го разряда и в вычитающем элементе 8 происходит вычитание эталонной величины разряда, равной М р (п) или Офиз выходной величины Х и эта: разность Х(Х=Хр(п) или Х=Х- К " ") появляется на измерительном выходе и-го измерительного 20 блока 2. В противном случае сравнивающий элемент 7 генерирует нулевой сигнал, появляющийся на выходе 3 и"го измерительного блока 2, а на управляющий вход 9 элемента 8 посту пает сигнал, соответствующий нулю, и поэтому на измерительный выход и-го блока 2 входная величина че-. рез вычитающий элемент 8 проходит без измененийЕсли обозначить через а- значение цифры в и-м разряде кода, то на измерительном выходе...

Номер патента: 809543

Опубликовано: 28.02.1981

Авторы: Калинин, Мерзляков, Нгуен

МПК: H03K 13/02

Метки: двухступенчатогоаналого-цифрового, преобразователя

...аналого-цифрового преобразователя 5. Адресные входы блока 8 памяти и управляющий вход последовательного аналого-цифрового преобразователя 5 соединены с управляющими выходами коммутатора 9, информационные выходы которого соединены с входами калибровки цифроаналогового преобразователя 2; входы коммутатора 9 подключены к шинам 10 подачи эталонных кодов и выходам первого параллельО ного аналого-цифрового преобразователя 1.Устройство работает следующим образом.В режиме калибровки с шин 10 45 подачи эталонных кодов через коммутатор 9 кодовые слова поступают на входы калибровки ЦАПа 2, Поскольку .во время калибровки входной сигнал отсутствует, информации на другом входе ЦАПа 2 нет. Выходные напряжения ЦАПа 2 проходят через блок 3...

Номер патента: 809544

Опубликовано: 28.02.1981

Автор: Спектор

МПК: H03K 13/02

Метки: аналого-цифро, вого, игрубого, отсчетов, преобразователя, согласования, точного, устройстводля

...(при сто05 Мто), где М.щ - масштаб точного отсчета, а и - текущее значение ТО. Счетные импульсы грубого отсчета через элемент ИЛИ 9 проходят на вход элемента И 10, на другой вход поступает импульс стробто, с выхода элемента И 10 на счетчик грубого отсчета 11 поступают счетные импульсы ГО. Согласование отсчетов сводится к тому, чтобы при имеющихся ограничениях для двухшкального следящего дальномера по флюктуации, скорости слежения и др. обеспечить просчет импульсов грубого отсчета с элемента И 10 без ошибки на единицу дискретности.На втором выходе счетчика 3 формируется разрешающий потенциал, поступающий на вход второго элемента И 4, который своим вторым входом соединен со .вторым выходом элемента задержки 6. Через второй элемент И 4...

Номер патента: 809545

Опубликовано: 28.02.1981

Авторы: Кубарев, Нижаметдинов

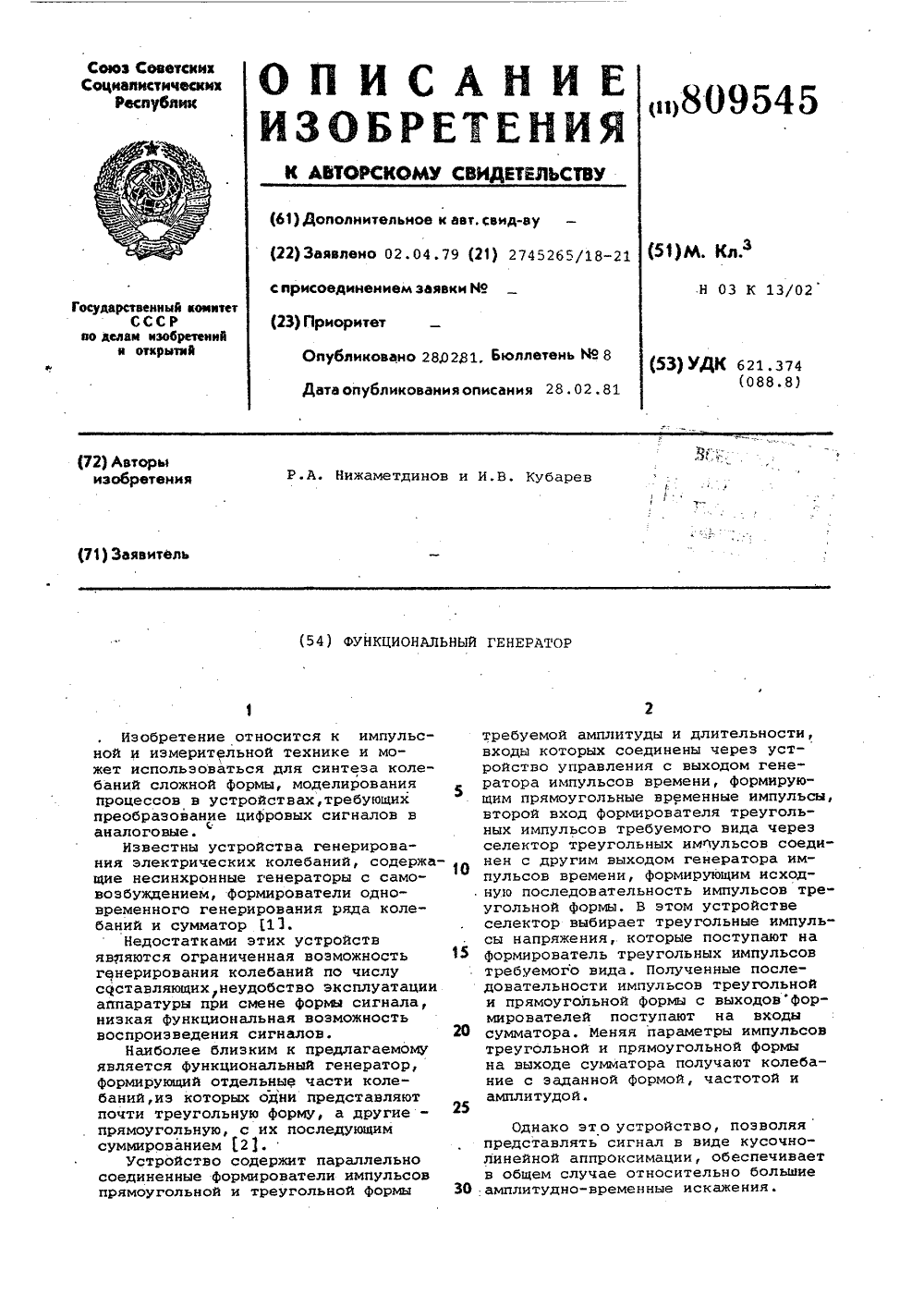

МПК: H03K 13/02

Метки: генератор, функциональный

...генератора; нафиг.2 - последовательность импульсов,вырабатываемых генератором; нафиг. 3 - последовательность импульсовна выходе формирователя; на фиг, 4напряжение кусочно-ступенчатой Формына выходе элемента 4 памяти; наФиг. 5 - формируемое на выходе сумматора 3 электрическое колебание.Устройство содержит генератор 1исходной последовательности импульсов, управляемый формирователь 2импульсов сглаживания, вход которогоподключен к выходу генератора 1 исходной последовательности импульсов,а выход - к одному из входов сумматора 3. К выходу сумматора 3 подключен сигнальный вход элемента 4памяти, запоминающего значения навыходе сумматора 3 в моменты времениокоичания импульсов сглаживания.Управляющий вход элемента 4...

Номер патента: 809546

Опубликовано: 28.02.1981

Авторы: Двойниченко, Козявкин, Куприк

МПК: H03K 13/02

Метки: частота-напряжение

...29-33 управления.Команда 29 поступает на управляющий вход ключа 9При этом на конденсаторе 10 запоминается выходное напряжение сумматора 11. Команда 30 20устанавливает в нулевое положениесчетчик 6; Команда 31 изменяет состояние триггера 2, при этом закрывается вентиль 3, открывается вентиль 4,устанавливается в нулевое положениесчетчик 5. Счетчик 6 начинает отсчетимпульсов генератора 7. При этом изменяется сигнал на выходе преобразователя 12, входы которого соединены с выходцы счетчика 6. Отсчет 30счетчиком 6 импульсов происходитпока не появится на выходе формирователя 1 импульс начала нового периода. При этом триггер 2 изменит своесостояние, закроется вентиль 4,откроется вентиль 3 и повторится описанный процесс. На конденсаторе...

Номер патента: 809547

Опубликовано: 28.02.1981

Авторы: Грушвицкий, Мурсаев, Смолов

МПК: H03K 13/02

Метки: цифроаналоговый

...(10-20) тактов,;каждый из которых разбит на два полутакта. В цикле коррекции каждого-ого разряда в первом полутакте соответствующего такта на выходе устройства управления вырабатываетсякод, содержащий логическую единицу 60в эталонном разряде и в первомразрядах, управляющих ключами разрядов, младших по отношению к корректируемому в данный момент. ВО второмполутакте вырабатывается код со держащий единицу только в корректируемом разряде. На распределительв течение цикла непрерывно подаетсякод, обеспечивающий его коммутациютаким образом, что выход Фаэочувствительного выпрямителя соединяетсяс вхоцом аналогового запоминающегоустройства 1 -го разряда. Замкнутаяцепь этрицательной обратной связикомпаратор - фазочувствительныйвыпрямитель...

Номер патента: 809548

Опубликовано: 28.02.1981

Автор: Гельман

МПК: H03K 13/02

Метки: аналого-цифровых, динамическиххарактеристик, пре-образователей

...в элементе 7 сигналом эТого триггера запускается АЦП и с приходом второго тактового импульса триггер вновь возвращается в исходное состояние, блокируя ключевой элемент 5. При этом по сигналу триггера б, переданному через элемент 9 И, в цепи первого выхода распределителя ПЕКН формирует ступень (прямоугольный сигнал) напряжения, уровень которой равен, напримеркванту, а продолжительность существоваиия обусловлена коэффициентом деления образцовой частоты генератора 3. Этот уровень напряжения поступает на вход АЦП.АЦП запускается с постоянной временной задержкой .относительно начала переключения триггера б и включения ступени выходного напряжения ПЕКН, чем обеспечивается начало аналого-цифрового преобразования после 55 60 завершения...

Номер патента: 809575

Опубликовано: 28.02.1981

Авторы: Алексашин, Алексеев, Васильев, Квасников, Кирикеев, Руднев

МПК: H03K 13/02

Метки: аналого-цифровое, длясравнения, нормированных, сигналов

...фиг.2 цифрами 111, И, М обозначеныварианты возможного соотношения сигналовОпр и О,а -для пояснения работы устройства,Вариант 1 отображает раннее начало и позднееокончание сигнала датчика относительно программы, при этом формируются сигналы, длительность которых соответствует времени отставания, опережения (графики Ор, Оп) и релейныесигналы "Рано" "Поздно" (графики Ор, Оп).Вариант П отображает совпадение сигналовО и Опр в пределах заданного поля допус.ка, при этом формируютсялишь сигналы длительности опережения или отставания (графикиир, Оп).Вариант И отображет пропуск импульса датчика относительно программы, при этом фиксируется лишь релейный сигнал "Пропуск" (граФик Опр)"Вариант 1 У отображает позднее начало сигнала от датчика...

Номер патента: 813772

Опубликовано: 15.03.1981

Авторы: Жирков, Игнатьев, Трофимов

МПК: H03K 13/02

Метки: отсчетное

...4 на выходе электронного ключа 5 Формируются дискретные отсчеты ВЗВешеннОГО ВходнОГО скГнала, следующие с интервалом дискретизации Т, причем после взятия каждого отсчета интеграторы обкуляются под действием того же тактового генератора. В качестве примера рассмотрим работу отсчетного устройства, Формирующего треугольную весовую функцию длительностью 8 = 2 Т, При этом, очевидно, а = 2, а поскольку а образовании каждой стороны треугольника (на интервале Т) участвуют соств.аляющие не выше линейной, то и в = 2, Для весовой функции ка каждом из двух интервалов имеетсяоф) соо сол+б 1)=О г д1 о 11кз этого следует, что прк аво О, ав,=. а= 1, а = =1 она имеет треугольную Форму.Прк этом схема отсчет- ного устройства содержит однозаеккую лкйкю...

Номер патента: 815897

Опубликовано: 23.03.1981

Автор: Гельман

МПК: H03K 13/02

Метки: аналого, динамическиххарактеристик, преобразо-вателей, цифровых

...из минимально возможного временипреобразования аттестуемых АЦП, т. е. достаточно высокой. Но каждый последующий запуск АЦП и кодирование уровня напряжения, формируемого ЦАП, происходит только после того, как в блок обработки передается результат предыдущего цикла преобразования, где он сравнится с истинным значением этого уровня. Поэтому используемый старт-стопный асинхронный режим работы позволяет применять в устройстве блок обработки любого быстродействия, независимо от частоты тактового генератора и времени преобразования АЦП.Коды истинных значений уровней ЦАП получают предварительно при аттестации АПЦ в статическом режиме. Эти коды хранятся в памяти блока обработки и сравниваются с кодами соответствующих уровней, получаемых при...

Номер патента: 815898

Опубликовано: 23.03.1981

Авторы: Живилов, Прянишников, Сметанин, Строкач, Фремке

МПК: H03K 13/02

Метки: аналого-цифровогопреобразования

...устанавливается коэффициент передачи, равный 1, регистры сумматора 4 сбрасываются в О, в блоке 5 памяти устанавливается код, соответствующий приращению входного сигнала за время 1, при максимальной частоте входного сигнала. Затем запускается аналого-цифровой преобразователь 3, который кодирует входной сигнал с числом разрядов И. Этот код записывается в сумматор 4 и подается на вход цифроаналогового преобразователя 2. С его выхода аналоговый сигнал, соответствующий коду Х 5 1 О 15 20 25 30 35 40 45 4подается на второй вход усилителя 1 и на вход сумматора-вычитателя 7, на другой вход которого подается с выхода второго цифроаналогового преобразователя 6 напряжение уставки 1 Зчсоответствующее коду первой уставки, записанному в блоке 5...

Номер патента: 815899

Опубликовано: 23.03.1981

Авторы: Авербух, Домарацкий, Капиев, Мерзляк

МПК: H03K 13/02

Метки: автоматическая, измерительных, поверкицифровых, пре-образователей, приборов

...управляющими сигналами, подтверждающими прием и передачу данных. Передав необходимую информацию для 45 программируемого источника 1 входного сигнала, процессор 17 передает через устройство управления преобразователями 15 форматов, и + 1 преобразователь 7 форматов команду ЗАПУСК, в результате чего программируемый источник 1 входного сигнала запускается и устанавливает на своих выходах заданный выходной сигнал. После этого и + 1 преобразователь 7 форматов переводится в пассивное состояние. Выходное напряжение с высоковольтного и низковольтного выходов источника 1 входного. сигнала поступает на первые 2 и вторые 3 входы первого программоуправляемого переключателя 4. В зависимости от выбранного предела выходного напряжения сигнал...

Номер патента: 815900

Опубликовано: 23.03.1981

Автор: Гризик

МПК: H03K 13/02

Метки: «код-частота, гармо-нического, сигнала

...частот, тактовый генератор 6, делитель 7 частоты, генератор 8 случайного числа, цифровое множительное устройство 9, сумматор 10, счетчик 11, элемент 12 сравнения, логический элемент И 13. Преобразователь работает следующим образом,Регистр 1 предназначен для записи и хранения кода частоты, С тактом, равным периоду частоты на выходе делителя, этот кодприбавляется к содержимому накопителя 2, образуя новое значение фазы синтезируемого сигнала, соответствующее фронту тактового импульса, формируемого делителем 7 частоты. Этот же импульс используется дляформирования нового случайного числа в генераторе 8 случайного числа и для обнуления счетчика 11, В цифровом множительномустройстве 9 осуществляется умножение кода частоты на случайное...

Номер патента: 815901

Опубликовано: 23.03.1981

Авторы: Бурдо, Кудляк, Маковкин, Сидоренко

МПК: H03K 13/02

Метки: кода, переменноенапряжение

...управляющими входами ключевых элементов 7.Переключатель 16 рода работ общей точкой подключен к выходной клемме 23 и выходу ключевого элемента 8. Один из контактов переключателя, соответствующий ручному режиму работы, соединен с входом ключевого элемента 8 и средней точкой первичной обмотки 3.Устройство обеспечивает работу в ручном и автоматическом режимах.Ручной режим соответствует положению переключателя Ручной и обеспечивает на клеммах 23 и 24 необходимое переменное напряжение для управления системой транспортировки изделия. Величина этого выходного напряжения зависит от положения средней точки первичной обмотки 3 трансформатора 1. Предусматривается автоматическое отключение напряжения от клемм 23 и 24 при поступлении сигнала аварии...

Номер патента: 817999

Опубликовано: 30.03.1981

Автор: Ершов

МПК: H03K 13/02

Метки: погрешнос-ти, преобразователя, цифроаналогового

...входы блоков 7 и 8суммирования и вычитания подключены к выходу источника 6 допускового напряжения,Выходы блоков 7 и 8 суммирования и вычитания соединены соответственно с опорнымивходами компараторов 9 и 10, выходы которых подключены ко входам блока 11 логической обработки. Входы стробирования компа.раторов 9 и 10, а также блока логической обработки 11 соединены с выходом блока 5 сравнения кодов. Выходы блока 11.логической обработки соединены с индикатором 12 и с генератором 1 импульсов.Работа устройства осуществляется следующимобразом,При запуске генератора 1 импульсов йа выходах измеряемого и эталонного цифроаналого.вых преобразователей 3 и 4 формируются сту.пенчатые во времени напряжения. Длительностьступенек выходного напряжения у...

Номер патента: 818000

Опубликовано: 30.03.1981

Автор: Ванюшев

МПК: H03K 13/02

Метки: интервал, многоканальный, преобразователькод-временной

...через элемент 4 задержки на вход распределителя 10 и появляющемуся на его нер.вом выходе, происходит срабатывание первого канала 11, если на шине 23 канала имеется разрешающий потенциал.Разрешающий потенциал в первом режиме5 8 ла с кодом счетчика 6 на шину 22 канала 11 до появления импульса соответствующего вы. хода распределителя 10, Если код временного интервала первого канала не равен коду состояния счетчика 6 (в первом цикле сравнения - "0"), через элементы 13 и 14 И НЕ происходит установка Д-триггера 16 по входу установки в единичное состояние и начинается, таким образом, формирование временного интервала в данном канале, 18000 5 10 го интервала не равен нулю, и начинается про.цесс формирования временного интервала в этомканале 11,...

Номер патента: 818001

Опубликовано: 30.03.1981

Авторы: Крохин, Панюков, Файзулин

МПК: H03K 13/02

Метки: кодгрея

...операционного усилителя,подключенного к входной шине следующегоразряда, вход первого операционного усилителя через шестой резистор соединен с выходомвторого нелинейного двухполюсника, второйвход второго операциойного усилителя черезседьмой и восьмой резисторы соединен соот.ветственно с нулевой шиной и с выходом второго нелинейного двухполюсника.На чертеже изображена функциональная схе.ма одного разряда предлагаемого преобразователя,Преобразователь содержит два операционныхусилителя 1 и 2, восемь резисторов 3 - 10, идва нелинейных двухполюсника, 11 и 12.Вход первого операционного усилителя 1через резисторы 3, 4 и 5 соединен соответственно с входной шиной разряда, выходом перво.го нелинейного двухполюсника 11 и выходомвторого...

Номер патента: 819950

Опубликовано: 07.04.1981

Авторы: Андрияшин, Григорьев, Лисник, Мороз

МПК: H03K 13/02

Метки: аналогоцифровых, измеритель, преобразователей, характеристик

...на вход интегратора 2 и на управляющий вход блока 4 синхронизации проверяемого АЦП 3, С выхода интегратора 2 линейно изменяющийся сигнал поступает на вход преобразователя 3. Под воздействием выходного сигнала генератора 1 блок 4 синхронизации вырабатывает пачку импульсов для запуска АЦП 3 с частотой, необходимой для работы преобразователя 3, поступающих также на вход счетчика 11 и на вход элемента 6 управления регистрови 8.Поскольку выходной сигнал интегратора 2 имеет малую крутизну нарастания по сравнению с длительностью цикла преобразования, код на выходе АЦП 3 изменит свое значение на единицу младшего разряда только через несколько циклов преобразования. И так как сигнал на выходе интегратора 2 изменяется линейно, изменение выходного...

Номер патента: 819951

Опубликовано: 07.04.1981

Авторы: Богатых, Вербов, Расшепляев

МПК: H03K 13/02

Метки: аналого-цифровой, преобразовательвремя-код

...7, 8 и 8-входом йБ-триггера 9, причем выход первого порогового элемента подключен к 20 Я-входу Ю-триггера 10, выход второго порогового элемента - к К-входам указанных триггеров, прямые выходы которых связаны с вторыми входами соответствующих элементов И. Выходы ключевых элементов 4 и 525 соединены с входами соответствующих двоичных .;етчиков импульсов 11 и 12, выходы которых являются выходами 13 и 14 преобразователя.Работает преобразователь следующим образом. ЗоВходной знакопеременный сигнал с входа 6 поступает на оба пороговых элемента 7, 8 и на Я-вход триггера 9, который переходит в единичное состояние (в исходном состоянии КЯ-триггеры 9 и 10 находятся в нулевом состоянии). В результате этого счетные импульсы с выхода генератора...

Номер патента: 822344

Опубликовано: 15.04.1981

Автор: Ларионов

МПК: H03K 13/02

Метки: напряжения-код

...вход элемента И 10 подключенк единичному выходу первого элемента 3 памяти. Выход нуль-органа 12 .соединен с одним из входов элемента5 запрета, другой вход которого подключен к выходу генератора б тактовых импульсовНулевые входы элементов 3 памяти подключены к выходусвоих вентилей 4 сброса, первые вхо- бО ды которых соединены вместе и подключены к выходу элемента ИЛИ 11,единичные входы каждого элемента 3памяти, кроме п-го, подключены квыходу своего вентиля 8 установки.65 Дцин из входов вентиля 8 установки822344 60 формула изобретения 65 первого элемента 3 памяти соединен с выходом элемента 5 запрета, вторым входом вентиля 4 сброса и входом вентиля 7 переноса этого элемента 3 памяти, выход вентиля 7 переноса каждого более...

Номер патента: 822345

Опубликовано: 15.04.1981

Авторы: Болтянский, Толстоногова

МПК: H03K 13/02

Метки: аналого-цифровой

...30Сигналы одинаковой частоты, но с разными фазами 1 и (р,поступая в ограничители-формирователи 1 и 2, преобразуются в них в переменные напряжения 0( и 02 прямоугольной формы одинаковой амплитуды с теми же фазамии д или с той же разностью фаз др:(р-ц). Напряжение О( =О 19 П 51 и ( юС фУ) используется для управления ключом 3, а также обеспечивает ток 11 по активно-индуктив ной цепи 4. Напряжение О после ог- раничителя-формирователя 2 в интервалы времени, соответствующие открытому состоянию ключа 3, обеспечивает ток 12 по идентичной активно-индук тивной цепи 5.Закон изменения тока 1,1 определяется напряжением 0, моментами изменения полярности этого напряжения, параметрами активно-индуктивной цепи и напряжениями О и Оц, сформировавшимися к...

Номер патента: 822346

Опубликовано: 15.04.1981

Авторы: Болтянский, Толстоногова

МПК: H03K 13/02

Метки: аналого-цифровой

...плечам 1 и 2, а также к рабочей цепи счетчика 8 импульсов, который своей управляющей цепью соединен с интегратором 4Переменное напряжение прямоугольной формы ц = О 51 дп 51 п (сд с), вырабатываемое источником 7, обеспечивает по активно-индуктивным плечам 1 и 2 токи 14 и 12 . Эти токи опре- деляются также напряжениями Ч и Ч;, сформировавшимися к началу каждого периода переключения на накопительных емкостях интегратора 4.Закон изменения тока 1 определяется также параметрами В и Ьактивно-индуктивного плеча 1, а тока 12 - параметрами Р 2 и Ь д активно- индуктивного плеча 2.В моменты изменения направления токов 1 и 1 происходит переключение ключей кольцевого коммутатора 3, Режим работы кольцевого коммутатора обеспечивает следующее:...

Номер патента: 822347

Опубликовано: 15.04.1981

Авторы: Вашкевич, Панков

МПК: H03K 13/02

Метки: вычислительный, код, преобразовательнапряжения

...клеммы 17 устройства и шины 18 цифрового входа устройства.Вычислительный преобразовательнапряжения в код работает следующимобразом.Перевод схемы вычислительного преобразователя напряжения н код в режимы формирования определенных зависимостей осуществляется по сигналам,поступающим на шину 18 цифрового входа устройства. Этим режимам соответствуют управляющие сигналы на выходах блока 5, задающие последовательность работы во времени различныхсхем преобразователя.По сигналу блока 5 преобразуемоенапряжение 0 аналоговым коммутатором 1 через масштабирующий усилитель 20 2 передается на вход блока 3. Коэффициент передачи масштабирующего усилителя 2 К зависит от режима формируемой функциональной зависимости.Преобразование напряжения в код с...

Номер патента: 822348

Опубликовано: 15.04.1981

Авторы: Артюх, Вурцель, Рыбаков

МПК: H03K 13/02

Метки: интервал, код-временной

...ге нератора 1 в каждый момент времениобразует текущую Фазу, которая поступает на Д-входы Д-триггеров 2. Врегистр 10 записывается код, подлежае- щий преобразованию. При этом в счет чик 12 через вентили 11 заноситсякод, обратный записанному в регистре10. По сигналу "начало преобразования", поступающему на управляющийвход шины 14 преобразователя, меняется сигнал на выходе триггера 8(сигнал логического "0" меняется налогическую "1"). При появлении этого сигнала, поступающего на С-входыЦ-триггеров 2 в них записываетсязначение текущей Фазы генератора 1и формируется передний фронт получаемого временного интервала, появляющегося на выходной шине 9 преобразователя. Этот же сигнал, через времязадержки с, определяемое элементом60 7, разблокирует...

Номер патента: 824427

Опубликовано: 23.04.1981

Автор: Булгаков

МПК: H03K 13/02

Метки: напряжение, преобразователькода, функциональный

...сохраняется в случае упрощениямиисточника 1 в сравнении с известным,Например, в квадратичном преобразователе по известной функциональнойсхеме функциональный источник эталонного йапряжения содержит ДП, аквадратичная функция УВЫХ (,(МАЯХ)имеет 3 независимых коэффициента, вто же время в предлагаемом преобразователе (фиг.2) источник 1 не содержит ДП, но функция 1,8)имеет 4 независимых коэф,рициента,Формула изобретения Функциональный преобразователь ко,ца в напряжение, содержащий последовательно включенные функциональныйисточник эталонного напряжения, декодирующий преобразователь и выходнойусилитель, о т л и ч а ю щ и й с ятем, что, с целью повышения точностипреобразования, выход преобразователячерез введенный элемент обратной связи...

Номер патента: 824428

Опубликовано: 23.04.1981

Авторы: Бакиров, Заико

МПК: H03K 13/02

Метки: xapak-теристик, автоматическогоизмерения, измерительныхприборов, метрологических, цифровых

...преобразователь 1 состоит из блока 2 цифровой уставки и преобразователя 3 код-напряжение. Выход блока 2 цифровой уставки подключен к первому входу блока 4 управления и статистической обработки данных и к входу преобразователя 3 код- напряжение, выход которого подклю- чен к первому входу сравнивающего блока 5, Выход формирователя 6 вход -50 Недостатками данного устройстваявляется низкая точность определенияпогрешности преобразования поверяемого аналого-цифрового преобразователяв динамическом режиме, невозможностьопределения времени преобразованияаналого-цифровых преобразователей вдинамическом режиме.Цель изобретения - повышение точности и эффективности определения 10погрешности преобразования в динамическом...
