H03K 1/16 — H03K 1/16

Номер патента: 488320

Опубликовано: 15.10.1975

Автор: Бровиков

МПК: H03K 1/16

Метки: импульсов, синхронизации

...следующим образом.В исходном состоянии триггер 2 включен,так что на его единичном выходе имеется низкий потенциал, который поступает на схе му И 5 и в противофазе на единичный входтриггера 1, поддерживая на его единичном выходе высокий потенциал, Низкий потенциал с выхода схемы 5 запрещает прохождение импульсов синхронизации на вход комбинаци онной логической схемы 4.Поступивший на вход устройства входнойимпульс включает триггер 2. Высокий потенциал с его выхода открывает схему 5, меняет фазу на выходе инвертора 3, освобождая 20 тем самым единичньш вход триггера 1. Высокий потенциал со схемы 5 поступает на комбинационную логическую схему 4, на выходе которой вырабатывается импульс переноса.Он проходит на выход устройства и через...

Номер патента: 493000

Опубликовано: 25.11.1975

Автор: Кутовой

МПК: H03K 1/16

Метки: генератор, управляемый

...резистор 7подключен к положительному полюсуисточника 4, отрицательный полюс которого соединен с отрицательным полюсомисточника 1.Генератор работает следующим образом.При включении напряжения источника1 конденсатор 2 заряжается до напряжения срабатывания (включения) пентода 8,На входе второй базы пентод имеет характеристику отрицательного сопротивленияЯ - типа, в связи с чем процесс включения пентода имеет регенеративный характер, Сопротивление второй базы при включении пентода резко уменьшается и конденсатор 2 быстро разряжается, На коллекторе пентода формируется прямоугольныйимпульс, длительность которого определяется постоянной времени разряда конденсатора 2 через сопротивление второй базы в открытом состоянии,Частота следования...

Номер патента: 501463

Опубликовано: 30.01.1976

Авторы: Другов, Факторович

МПК: H03K 1/16

Метки: синхронизации

...устройство синхронизации, содержащее генератор эталонных сигналов, выход которого подключен через последовательно соединенные фазовый детектор, фильтр нижних частот, сумматор и устройство управления к входу подстраиваемого генератора, один выход которого соединен с вторым входом фазового детектора.С целью повышения точности синхронизации фазы в устройство введены фазовращатель, спусковое устройство и интегратор, вход которого подключен к точке соединения выхода фазового детектора с входом фильтра нижних частот, а выход подключен к второму входу сумматора и к входу фазовращателя, другой вход которого соединен с выходом подстраиваемого генератора, при этом вторые выход и вход интегратора соединены с входом и выходом...

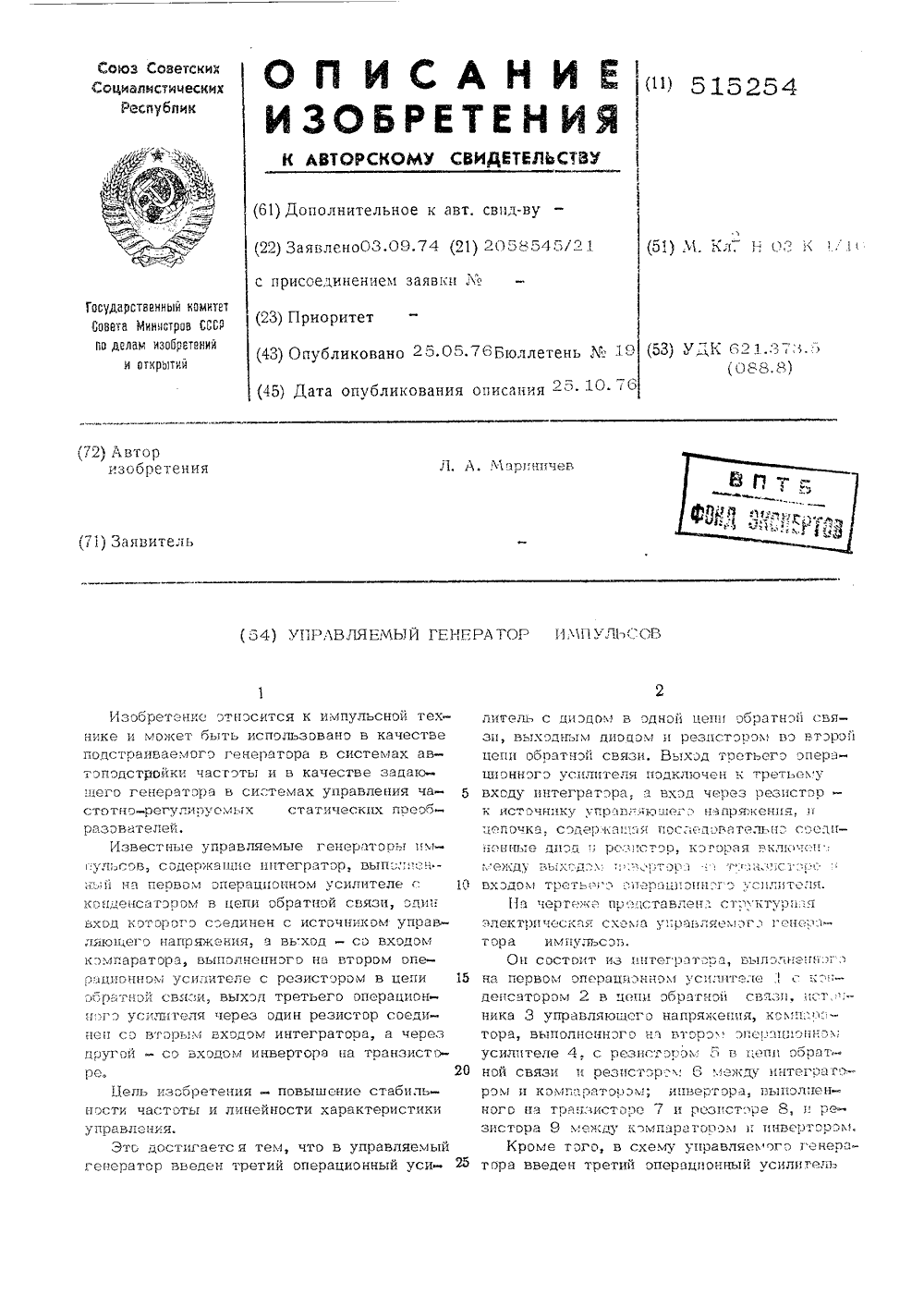

Номер патента: 515254

Опубликовано: 25.05.1976

Автор: Мариничев

МПК: H03K 1/16

Метки: генератор, импульсов, управляемый

...введен третий операционный усилитель10 с диодом 11 в цепи обратной связи,выходным диодом 12 и резистором 13 вовторой цепи обратной связи, цепочка из последэвательно соединенных диода 14 и резистора 15, источника питания 16 и резистэров 17-20,Управляемый генератор импульсов работает следующим образом.Рассмотрим рабэту генератора при пэложительном сигнале управления ( 50). 1 ОПусть напряжение на выходе усилителя 4положительно, тогда транзистор 7 открыт,и на вход усилителя 10 через диод 14 ирезистор 15 поступает отрицательныйсигнал, под действием которогэ выходное15напряжение усилителя 10 принимает положительное значение и ограничивается диодом 11 в обратной связи,На вход интегратора поступают поло 20жительные сигналы эт источника...

Номер патента: 518860

Опубликовано: 25.06.1976

Автор: Калита

МПК: H03K 1/16

Метки: генератор, импульсов

...разомкнуты, накопительные конденсаторы реле времени 3 полностью разряжены и на выходах реле действует некоторый уровень потенциала, выходы разрядовриггерного счетчика 6 установлены в нулевое состояние, ток в цепи нагрузки 10 равен нулю.При кратковременном нажатии кнопки внешнего запуска ключа 2 в канале для формирования паузы происходит практически мгновенный заряд емкости накопительного конденсатора электронного реле времени 3. После отжатия кнопки ключа 2 начинается процесс медленного, регулируемого разряда накопительного конденсатора этого реле, при котором происходит формирование элементарной выдержки времени канала для формирования паузы импульсов. Г 1 ри уменьшении напряжения на накопительном конденсаторе до порога срабатывания...

Номер патента: 519842

Опубликовано: 30.06.1976

Автор: Цыбулькин

МПК: H03K 1/16

Метки: генератор, импульсов, следования, управляемой, частотой

...3 поступают на вход счетчика б, а импульсы переполнения счетчика 6 поступают на входы элементов сов 5 10 15 20 25 30 35 падения 12 и 13. Кроме того, импульсы переполнения счетчика 6 производят перезапись содержимого регистра 16 в счетчик б.Пусть подана команда Разгон. При этом триггер 9 устанавливается в положение 1, и на его единичном выходе появляется разрешающий потенциал. Пусть в регистр 10 занесено число, соответствующее заданной частоте на выходе 18 генератора (например, все единицы, что соответствует максимальной частоте). В момент установления в регистре 10 числа, отличного от нуля (в нашем случае все единицы), на выходе элемента сравнения 11 возникает разрешающий потенциал. Тогда первый импульс переполнения счетчика б...

Номер патента: 531252

Опубликовано: 05.10.1976

Авторы: Будянов, Будянова, Гричкарев, Егоров, Клопоцкий, Кривоносов

МПК: H03K 1/16

Метки: импульсов, температуры, частоту

...10 соединяется с шиной 7 источника питания.531252 Первая база транзистора 8 подключена ко вто.рой обкладке конденсатора 4, а эмиттер подключенк точке соединения базы транзистора 1 с времязадающим конденсатором 3.Преобразователь температуры в частоту импульсов работает следующим образом,Обмотка обратной связи 5 импульсного транс.форматора 2 обеспечивает заряд конденсатора 3 приоткрытом транзисторе 1 в процессе намагничиваниясердечника и запирание транзистора 1 после окон 1 рчания намагничивания сердечника. При постоянныхпараметрах времязадающей цепи, состоящей изконденсатораЗ и резистораб, частота генерацииблокинг-генератора постоянна,Диод 9 включен в прямом направлении по цепи 1 бзаряда конденсатораЗ, что обеспечивает уровеньзаряда...

Номер патента: 534023

Опубликовано: 30.10.1976

Авторы: Байдан, Рахович

МПК: H03K 1/16

Метки: генератор, сетки, частот

...с выходами триггера 10, 1 - К входы которого подсоединены и выходу второго дешифратора 6, а счетный вход подключен к выходу логического переключа3теля 12. Выход логического переключателя 11 соединен с входом выходного делителя частоты 9.Каждый логический переключатель 11 и 12 содержит два двухвходовых элемента И 13 и 14, выходы которых подключены к входам элемента ИЛИ 15. Цифрами 16 - 19 и 20 - и обозначены соответствующие шины, которые являются общими для дешифраторов 3, 6 и ячеек 7, 8.Генератор сетки частот работает следующим образом,Логические переключатели 11 и 12 совместно с триггером 1 О осуществляют добавление (ячейки 7) и исключение (ячейки 8) рабочих фронтов в импульсных последовательностях, поступающих с выходов...

Номер патента: 544106

Опубликовано: 25.01.1977

Авторы: Асцатуров, Кондратьев, Пономарев

МПК: H03K 1/16

Метки: генератор, импульсов, управляемый

...отключены и на выходе устройства (навыходе инвертора 1) будет постоянный высокий потенциал,Для генерации импульсов с периодом сле- щдования, например, Т в регистр 5 нужно занести код, при котором окажется возбужденным первый выход дешифратора 6. При этомположительный перепад напряжения, пройдячерез первый элемент И 3 и схему ИЛИ 154, инвертируется инвертором 1, и на еговыходе появляется отрицательный перепаднапряжения, являющийся задним фронтом вц;кодных импульсов генератора, который поступает на вход линии задержки 2 и через 26время т, появляется на ее первом отволде и входе первого элемента И 3 . Таккак на выходе первого элемента И 3 образуется низкий уровень напряжения, как ина выходах остальных элементов И, то на 25выходе схемы ИЛИ 4...

Номер патента: 559378

Опубликовано: 25.05.1977

Авторы: Зозуля, Хасаншин

МПК: H03K 1/16

Метки: генератор, импульсов

...постоянного тока разряда конденсатор 3нуль-орган 4, первую 5 и вторую 6 шиныуправления. работает следующим образом. апающих напряжений )1 с тупвет к запоминающему кони момент равенства нулю напу его обкладками эв счет мвльно разомкнутого ключа 1, го в цепи подачи это) о нвпряжения, Открывание ключа произоднтсяимпульсом, формируемым нуль-органом 4,подключенным параллельно конденсатору.По окончании импульса нулт,-органа конпен-сатор отключается от задающего нвнряжечния У и разряжается через генератор 2постоянного тока разряда, Г 3 еличинв токарвэряпв звиснт от второго запак)пего нвпояжения Ц, постут)вюшето по шине 6,. Заказ 1420/108 Тираж 1065 Годписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и...

Номер патента: 567202

Опубликовано: 30.07.1977

Авторы: Давыдов, Жовтис, Кудрявцева

МПК: H03K 1/16

Метки: импульсов, следования, умножитель, частоты

...кторого подключен к шине вычитания счетчика 5. Если суммарный импульс, представляющий собой перемежающуюся последовательность импульсов,генератора 1 и формирователя 2, меньше периода умножаемой частоты, то на выходе элемента 3 образуется импульс, увеличивающий на единицу выходной код счетчика 5, который через преобразователь 6 увеличивает на некоторую небольшую величину напряжение на входе цепи управления длительностью импульсов генератора 1, несколько уменьшая частоту автоколебаний системы генератор - формирователь - устройство пересчета. Если же сумма импульсов генератора 1 и формирователя 2 больше периода между импульсами умножаемой частоты, то на выходе элемента 3 импульс отсутствует, но зато входные ямпульсы проходят через...

Номер патента: 591162

Опубликовано: 30.01.1978

Автор: Ференц

МПК: H03K 1/16

Метки: генератор, импульсов, которых, произведению, пропорциональна, сигналов, следования, частота», частоты

...сигнал полается на вход триггера Шчитта 4 (фцг. Зб), с вымола которого полученный прямо) гольный сигнал подается на вхол мультивибратора 5 (фиг. Зв), который делит частоту поступающих импульсов на лва (фцг. Зг). Длггтеггьность импульсов н пауз этого сигнала равны. Сигнал с выхода хгультцвибратора 5 поступает на олггг цз входов эисчента И 6, на выхоле которого появляется импульс только тогда, когда ца обоих его входах присутствуют сгггцалг г, соответствующие л гической елин" 1 чплитуда импульсов и ньгхоле элемецпга 11 6 (фгг. Зд) стабилизирована стабцлизатороч 7. На конденсаторе 9 выделяется среднее напряжение (фцг. Зе) в виде постоянного напрякения, на которое наложен пилообразный ,цгнал с малой амплитудой ц экспоненциальнычц отрезками....

Номер патента: 594577

Опубликовано: 25.02.1978

Авторы: Авербух, Кузнецов, Степановский

МПК: H03K 1/16

Метки: генератор, групповой

...10-2. 10- П каналов деления и с й -входом триггера цикла 7, прямой выход которого соединен с управляющими входами 11-1, 11-2 11- й каналов непосредственно, а инверсный с управляющими входами 12-1, 12-2 и 12-. И каналов через элемент И 13, выходы. 14-1, 14-2 14-й каналов деления присоединены к входам элемента И 13. Каждый из каналов деления содержит реверснвный счетчик 15, тактовый и установочный входы которого соединены с тактовым,2 1.-, 2-2, 2- И и установочным 5-1, 5-2 5-у входами каналов соответственно, а выход через элементы И 16 и 17 - с выходами канала 8-1, 8-28-И и 9-1, 9-29- Д, причем другие входы элементов И соединены с управляюшимивходами канала 12-1, 12-212-л,и 11-1, 11-211-7 ьсооъ ветственно, Выходы счетчиков 15 соединены...

Номер патента: 598219

Опубликовано: 15.03.1978

Автор: Долгин

МПК: H03K 1/16

Метки: генератор, импульсов, прямоугольных, управляемый

...На вход блока 5, предс598219 Формула изобретения Составитель Ш.ШаряновРедактор Н.Каменская Техред М. Левицкая Корректор И.Гоксич Заказ 1269/48 Тираж 108 б Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Филиал ППП Патент г. Ужгород, ул. Проектная, 4 первый момент включения на выходе дифференцирующей цепи 3 будет нулевой выходной сигнал при нулевом состоянии выхода блока 2, На выходе блока 5 будет тоже нулевой выходной сигнал. Следовательно, к входу интегра 6 тора 1 по цепи отрицательной обратной связи окажется приложенным минимальное напряжение.Для интегратора, выполненного на базе операционного усилителя, это напряжение обычно составляет 0,5 Е,...

Номер патента: 617807

Опубликовано: 30.07.1978

Авторы: Овчаренко, Пенкина, Трохин

МПК: H03K 1/16

Метки: изменяемой, импульсов, формирователь, частотой

...3, 4, Ю-триггер 5, логический элемент И 6. На шины 7, 8 поданы сигналы основной 1 и дополнительной Р частоты. На шины 9 - 12 поданы сигналы установки,Принцип работы формирователя заключается в следующем.В исходном состоянии триггер 5 находится в О, т. е. на его прямом выходе О и логический элемент И 6 блокирует прохождение импульсов 1 на выход. В счетчик импульсов 1 заносится число Х При подаче импульсов 1 и Р, равных и сдвинутых по фазе на 180 (что легко реализовать, например, с помощью мультивибратора), счетчик начинает заполняться импульсамиИмпульс переполнения на выходе формирователя импульсов 3 появится через С - У, импульсов, где С - емкость счетчика импульсов 1; причем С=К, где К - коэффициент деления делителя частоты...

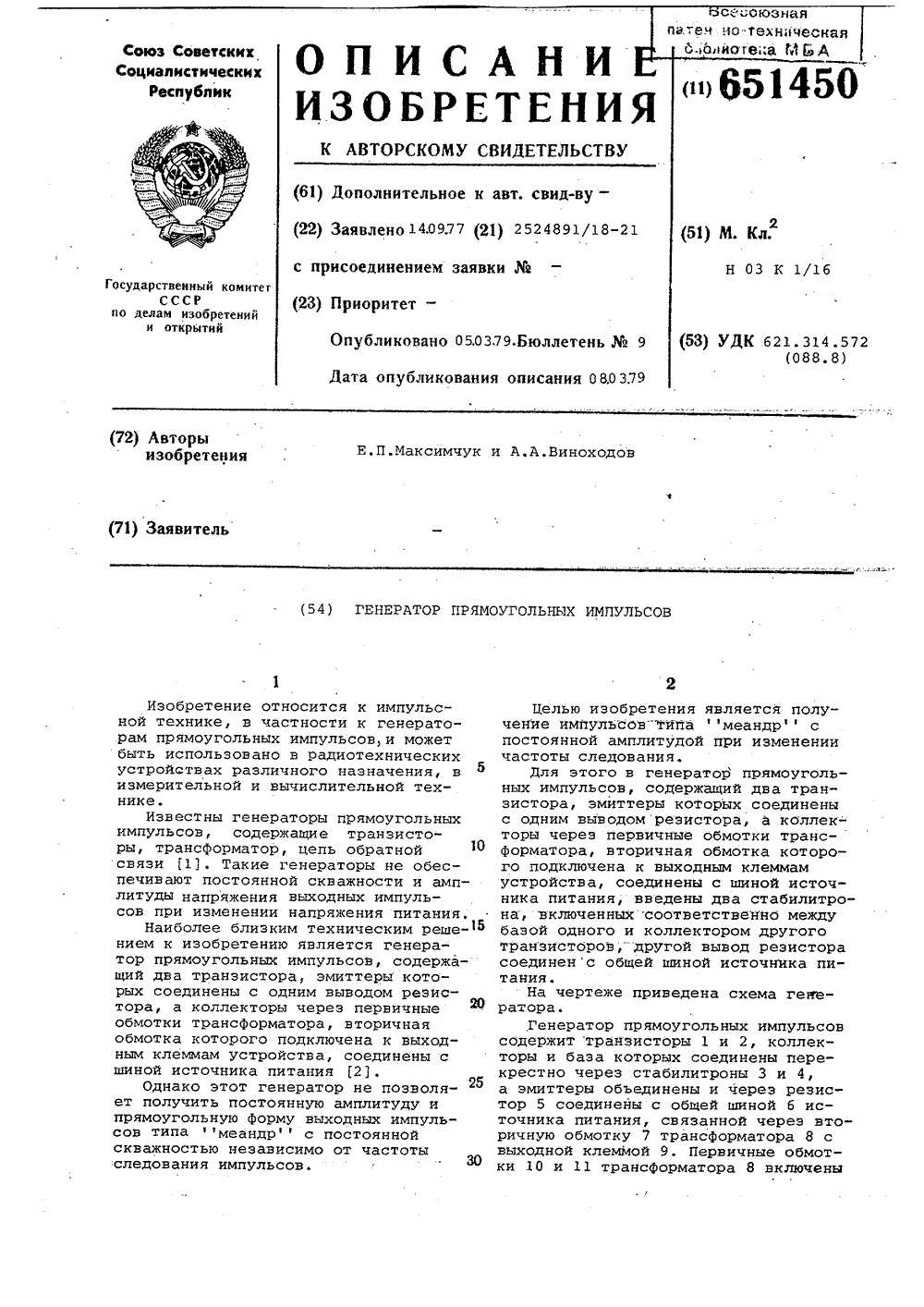

Номер патента: 651450

Опубликовано: 05.03.1979

Авторы: Виноходов, Максимчук

МПК: H03K 1/16

Метки: генератор, импульсов, прямоугольных

...1 и 2, коллекторы и база которых соединены перекрестно через стабилитроны 3 и 4,а эмиттеры объединены и через резистор 5 соединены с общей шиной б источника питания, связанной через вторичную обмотку 7 трансформатора 8 свыходной клеммой 9. Первичные обмотки 10 и 11 трансформатора 8 включены65145 Формула изобретения кг Составитель А.СтепановРедактор Л,утехина Техред М. Петко Корр. Билак 18/51 Тираж 1059ЦНИИПИ Государственного комитетапо делам изобретений и открытий 13035, Москва, Ж, Раушская наб.,Зака ПодписиСР Филиал ППП Патент, г.ужгород,роектная/6ф 1 ",Фв,и,Яуф(ф" ф,фФ.ф, ф;е Др фр ,ф ф ду фуйуА МВ /между коллекторами транзисторов 1 и 2 и шиной 12 источника питания.Устройство работает следующим образом.При подаче напряжения питания...

Номер патента: 684721

Опубликовано: 05.09.1979

Авторы: Бейнарович, Степанов, Фадеев

МПК: H03K 1/16

Метки: двухтактный, инвертор, транзисторный

...с анодами первого ивторого стабилитронон 14 и 15 соответственно. Катоды тиристорон 10и 11 соЕдинены со средней точкойпервичной обмотки (точкой соединения полуобмоток 23 и 24) выходноготрансформатора 8 и с анодами третьего и четвертого дополнительных диодов 18 и 19. Обмотка обратной связи25 индуктивно связана с обмотками20 и 21 дополнительного трансформатора 9. База транзистора 1 соединена с резистором 3 через конденсатор 26,Днухтактный тиристорный инвертор 35работает следующим образом.На первом этапе один иэ транзисторов, например 1, открывается,при этом начинает протекать токпо цепи: шина 27, соединенная с положительным полюсом источника питания, транзистор 1, обмотка 20 трансформатора 9, диод 16,полуобмотка 23выходного...

Номер патента: 723762

Опубликовано: 25.03.1980

Автор: Обод

МПК: H03K 1/16

Метки: генератор, управляемый

...генератора,ОУправляемый генератор содержит времязадающую РС-цепь, состоящую изрезистора 1 и конденсатора 2, транзистор 3, резистор смещейня 4, резистор5ограничения 5, полупроводниковый пентод6, источник управляющего напряжения(Емя )При подключении источника питанияначинает заряжаться конде;сатор воемяэадающей цепи. Ток заряда определяетсятоком коллектора транзистора, которыйв свою очередь зависит от приложенногок его базе напряжения. Следовательно,увеличивая напряжение источника управИспользование новых элемецтов - транзистора и резистора смешения выгодно отличает предлагаемый управляемый генератор от известного, так как пере:стройка частоты следовацич выходных импульсов осуществляется в пределах двух-трех декад. Составитель...

Номер патента: 744917

Опубликовано: 30.06.1980

Автор: Ртищев

МПК: H03K 1/16

Метки: генератор, импульсов, управляемой, частотой

...низкие потенциалы, которые препятствуют прохождению на выходы элементов И 3, 4 импульсов эталонной частоты, поступающих на шину 5, Затем на шину 13 поступает код числа М, которое записывается в регистр 12, Число характеризует задаваемый период следования импульсов на выходе 11.По команде "Пуск", поступающей нв шину 6, управляющий триггер 1 устанавливается в состояние "1", открывая по первому входу элемент И 3, Затем ближайший по времени к команде "Пуск" импульс эта. лонной частоты проходит на выход элемента И 3, проходит через элемент ИЛИ 7 на выход 11 и на вход линии 10 задержки, где задерживается на время, равное С л. С выхода линии задержки импульс поступает на вход считывания регистра1 2. Из регистра 1 2 в счетчик 9 заносится...
