Генератор импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

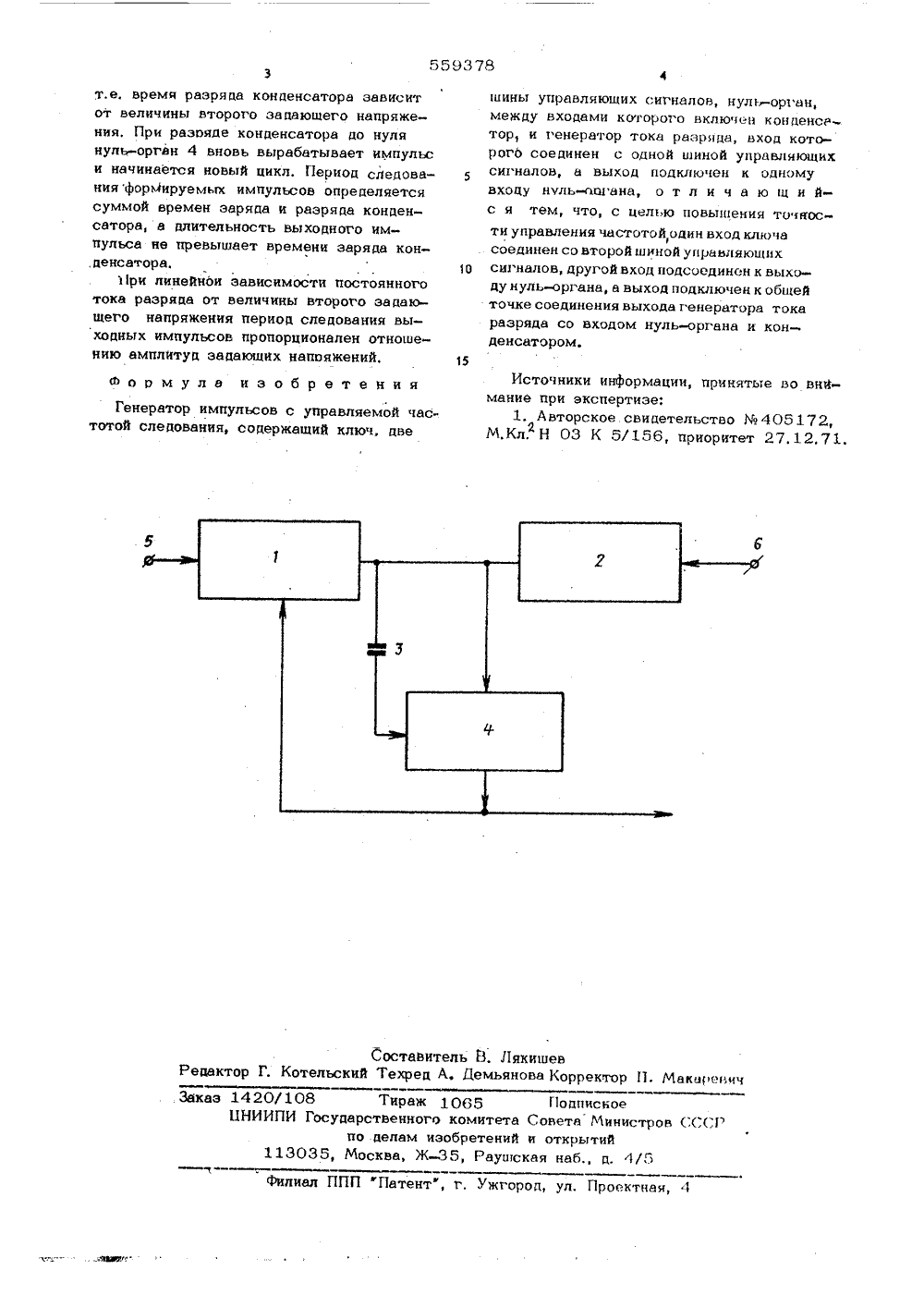

(11) 5.9378 Союз Советскин Социалистицескин РеспубликОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ) 7-1 2 О З( присоелиненн аявк Государственный нонитет Сооото Министров СССР оо делан изобретений н открытий(72) Авторы изобретения А, Зозуля и Ф а внии аявитель ГЕНГРАТОР ИМПУ 1 ЬСОВ Изобретение относится к электронной технике и макет быть использовано при разработке различных,управляе лых импульсных электронных генераторов, в частности мультивибраторов.Известен генератор импульсов с управляемой частотой следования, сопержвщий ключ, две шины управляющих сигналов, нуль- орган, между входами которого включен конденсатор, и генератор тока разряда, вход которого соединен с одной шиной управляющих сигналов, а выход подключен к одному входу нуль-органа 1 1) . Генерато Одно из шины 5 пос пенсатору 3 пряжения меж 5открытия нор уствновленно обеспечивает выс ия частотой след ток устраняется блв нервторе импульсов следования согласно д ключа соединен со ющих сигналов, друк выхопу нуль-органочке соединения вытот генератор не кую точность упрввле вания импульсов.Указанный недоста годаря тому, что в ге управляемой частотой изобретению один вхо второй шиной управля гой вход попсоединен в выход подключен к хода генератора тока разряда со входомнуль-органа и конденсатором,11 а чертеже представлена блок-схемапреплвгаемого генератора импульсов.5 Генератор содержит ключ 1, генератор2 постоянного тока разряда конденсатор 3нуль-орган 4, первую 5 и вторую 6 шиныуправления. работает следующим образом. апающих напряжений )1 с тупвет к запоминающему кони момент равенства нулю напу его обкладками эв счет мвльно разомкнутого ключа 1, го в цепи подачи это) о нвпряжения, Открывание ключа произоднтсяимпульсом, формируемым нуль-органом 4,подключенным параллельно конденсатору.По окончании импульса нулт,-органа конпен-сатор отключается от задающего нвнряжечния У и разряжается через генератор 2постоянного тока разряда, Г 3 еличинв токарвэряпв звиснт от второго запак)пего нвпояжения Ц, постут)вюшето по шине 6,. Заказ 1420/108 Тираж 1065 Годписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная 4 т,е. время разряда конденсатора зависит от величины второго задающего напряжения. При раэояде конденсатора до нуля нуль-орган 4 вновь вырабатывает импульс и начинается новый цикл, Период следования форМируемых импульсов определяется суммой времен заряда и разряда конденсатора, а длительность выходного импульса не превышает времени заряда кон, денсатора.ри линейнои зависимости постоянного тока разряда от величины второго задающего напряжения период следования выходных импульсов пропорционален отношению амплитуд задающих напояжений. Формула изобретения Генератор импульсов с управляемой частотой следования, содержащий ключ, две шины управляющих сигналов, нуль-орган, между входами которого включен конденсатор, и г енератор тока разряда, вход которого соединен с одной шиной управляющих сигналов, а выход подключен к одному входу нчль-вагана, о т л и ч а ю щ и йс я тем, что, с целью повышения точности управления частотой, один вход ключа соединен со второй шиной управляющих 1 и сигналов, другой вход подсоединен к выходу нуль-органа, а выход подключен к общей точке соединения выхода генератора тока разряда со входом нуль-органа и конденсатором. Источники информации, принятые во внймание при экспертизе: 1. Авторское. свидетельство 405172,М.Кл. Н 03 К 51156, приоритет 27. 12. 71. 2
СмотретьЗаявка
2030441, 28.05.1974
ПРЕДПРИЯТИЕ ПЯ В-2634
ЗОЗУЛЯ ВЛАДЛЕН АФАНАСЬЕВИЧ, ХАСАНШИН ФУАТ ГАББАСОВИЧ
МПК / Метки
МПК: H03K 1/16
Опубликовано: 25.05.1977
Код ссылки
