Номер патента: 1330683

Опубликовано: 15.08.1987

Авторы: Горшков, Корольков, Лукиянчук, Печатников

МПК: H02G 1/14

Метки: кабелей, радиочастотных, сращивания

...Разворачивдют полученную пустотелую втулку 8, пака ширинд образовавшейся щели 9 не превысит диаметра спирали, обрдзовднной внутренними проводниками 5 и 6, и вводят втулку 8 между торцами изоляции 10 и 11. При этом происходит взаимное осевое сжатие втулки 8 и закрепленных концов изоляции 10 и 11. Обжимают втулку 8 по боковой поверхности, обеспечивая плотное сжатие щели, образованной продольным разрезом 1 б, и центрирование втулки 8 относительно концов изоляции 10 и 11, после чего обмдтывдют втулку 8 полиэтиленовой лентой с подклеивающим слоем 12 с перехлестом на изоляцию 10и 11, закрепляя втулку 8 относительноконцов изоляции 10 и 11. При этомвыдерживдют геометрические размеры5намотки - диаметр на 1-2 мм большедиаметра изоляции, длина...

Номер патента: 1330686

Опубликовано: 15.08.1987

Авторы: Александров, Лысов, Подпоркин, Романенко, Сигле, Шевченко

МПК: H02G 7/00

Метки: воздушной, двухцепной, линии, напряжение, перевода, повышенное, электропередачи

...(или по комплекту трех однополюсных) выключателю, При этом короткое замыкание на землю одного из проводов приведет к отключению одной фазы и к затруднениям.Ценой иекс торых дополнительных затрат можно повысить надежность работы переведенной нл повышенное напряжение линии. С этой целью линия выполняется в модификации, когда стяжки проводов нл опоре (и В пролетах линии, если они устанавливаются) выпол - няют из изоляционного материала (например, из стеклопластика), а на обоих концах линии устанавливают по шесть однополюсных выключателей с пофазным управлением (по числу прово - ДОВ ЛИНИИ),На концах линии устанавливают однополюсные выключатели 19-24 с двумя последовательными включенными разъе - динителями 25-36. Нл конце провода 8 линии...

Номер патента: 1330687

Опубликовано: 15.08.1987

Автор: Кабашов

МПК: H02G 7/16

Метки: гололедной, нагрузки, проводе, уровня

...с:( т "к ( т 1)и( итет.т т:Оженил возникает крутящий момент, в результате чего провод 1 поворачиваетсявокруг своей,оси ца некоторый угол.5Одновременно на этот же угол поворачивается корпус 3, жестко закрепленный ца проводе 1. Электропроводящийшарик 8, как тело качения, сохраняетсвое нижнее положение, т.е, перекатыВается соответственно углу поворотапровода 1 в окне 11 шпонки 10 и далеев кольцевой каеавке 5 замыкая полоски 7.Подключив к выводам 13 устройстводля измерения (.опротивления, можнопо величине сопротивления контактнойсистемы определить направление и уголзакручивания провода и по его величине судить о величине гололедного отложения ца проводе.Благодаря резкому изменению сопротивления контактной системы прималых углах позорота и...

Номер патента: 1330688

Опубликовано: 15.08.1987

Авторы: Сопилов, Троцко

МПК: H02G 11/02

Метки: бесконтактной, неподвижного, объекта, передачи, подвижному, энергии

...7, последовательно перекатываются в виде петлипо ролику 1 и укладываются спирально(виток на виток) на барабан 3 с помощью роликов 1, которые, вращаясь насвоих осях 2, обкатываются по внутренней ветви петли оболочки 5 и перемещаются в пазах 11 от барабана 3 кбарабану 7. При этом трос 9 наматывается на барабан 8 и противовес 10поднимается, При вращении барабана 3против часовой стрелки щеки 4 приводятся во вращение в этом же направлении противовесом 10. Витки оболочки5, расположенные на барабане 3, перекатываются роликом 1 в обратном направлении и укладываются спирально(виток на виток) с помощью роликов 1внутри барабана 7, при этом ролики 1перемещаются в пазах 11 от барабана7 к барабану 3,Пружины 12 обеспечивают надежноесопряжение...

Номер патента: 1332435

Опубликовано: 23.08.1987

Автор: Эмурлаев

МПК: H01R 43/00, H02G 1/12

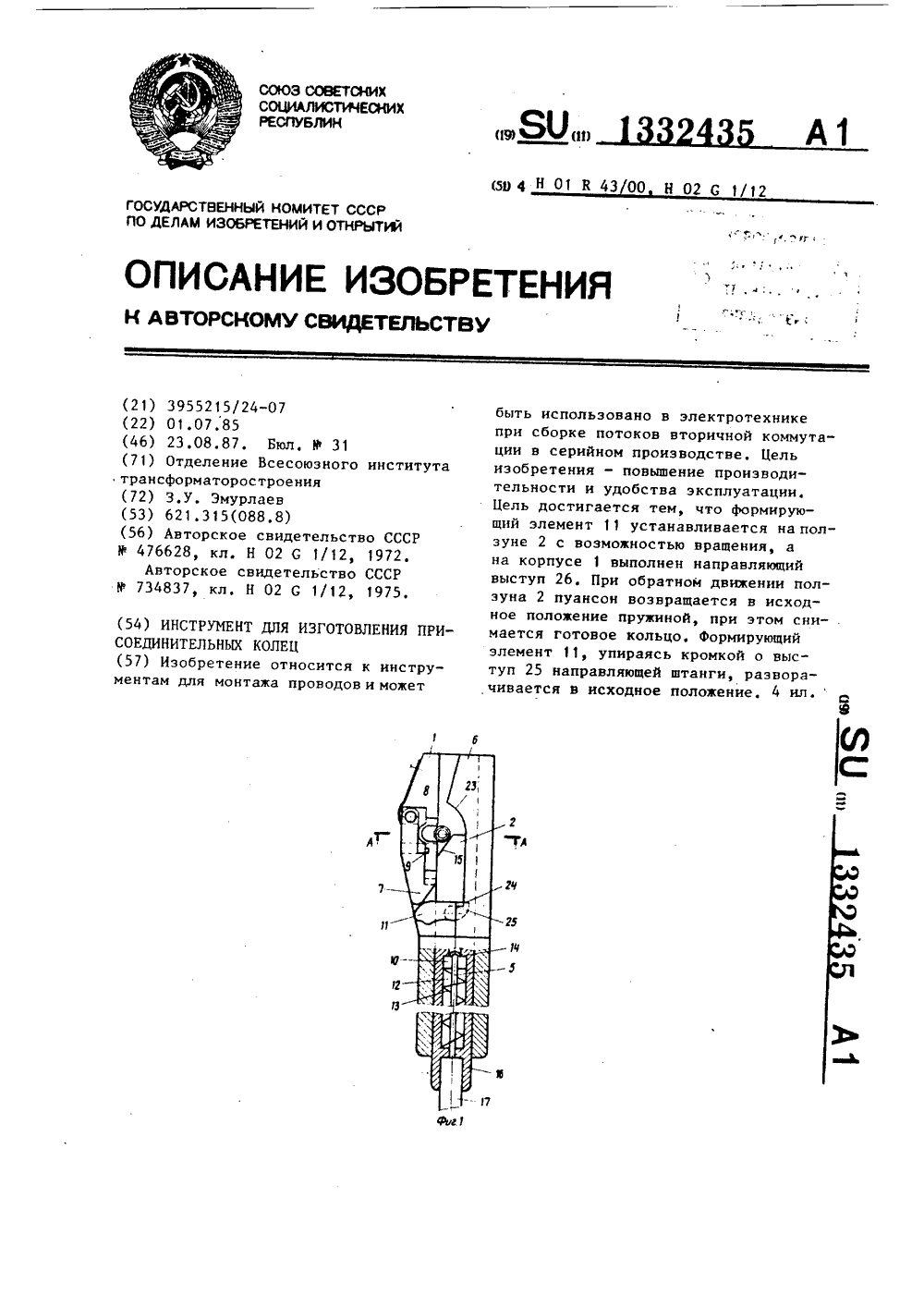

Метки: инструмент, колец, присоединительных

...2 выполнен скос 15, а на нижнем выполнена цилиндрическая выемка 16, в которую вставлена оболочка 17 троса 5. Формирующий элемент 11 снабжен выступающими кромками 18 и 19 для формовки кольца и кромками 20-22, контактирующими соответственно с направляющим выступом 23, выступами 24 и 25 направляющей планки 6 при формовке кольца и при возврате в исходное положение.т аботает сле ю им обкромкой 21 о выступ 24 направляющей Инструмеи р ду щ разом.Очищенный от изоляции конец провода вставляется между матрицей 8 и пуансоном 3 до соприкосновения со ступенчатым подпружиненным упором 7, при45 этом провод фиксируется по высоте одной из выемок гребешка 9. При перемещениитроса 5 перемещается ползун 2, который скосом 15, перемещая пуансон 3, формирует...

Номер патента: 1332438

Опубликовано: 23.08.1987

Авторы: Вдовиченко, Жеравков, Лоновенко

МПК: H02G 1/14

Метки: гибкие, надевания, наконечников, стержни, трубчатых

...под действием цилиндра 11, Над ползуном 1 установлен сменный магазин 12 для накопления и поштучной выдачи последующих наконечников. Механизм 3 4 О зажима имеет возможность поперечного перемещения относительно продольной оси толкателя 2 при помощи цилиндра 13, а призмы 5 раскрываются и закрываются при помощи цилиндра 14. 45Устройство работает следующим образом.В исходном положении разъемные призмы 5 механизма 3 зажима раскрыты. Наконечник 10 находится в исходном положении в магазине 12. При поступлении на позицию гибкого стержня 9 механизм зажима цилиндром 13 поднимается к верхнее положение до уровня, обеспечивающего соосность горизонтальшях осей гибкого стержня 9 и наконечника 1 О. В этот момент механизм 3 зажима через рычаги 4...

Номер патента: 1332439

Опубликовано: 23.08.1987

Авторы: Карпов, Коновалова

МПК: H02G 3/22

Метки: ввод, кабельный

...элементы (не показаны).Уплотнительный элемент 6 в формекольца с объемно-ячеистой структуройиз переплетенных нитей расположенмежду фланцем 2 корпуса 1 и нажимнымэлементом 5, причем уплотнительныйэлемент 6 охватывает входное отверстие 3, кабель 8 взаимодействует состенками корпуса 1, сланцем 2 и нажимным элементом 5. Уплотнительныйэлемент 7 в виде нетвердеющей массызаполняет ячейки элемента 6.Устройство работает следующим образом,Кабель 8 вместе с разъемом 9 вводят через отверстие 3 и корпус 1внутрь прибора (устройства). Затемна кабель надевают, предварительнорастянув, уплотнительные элементы 6,продвигают их вдоль кабеля до упораво фланец 2 и заполняют его нетвердеющей массой. После этого на уплотнительный элемент 6 накладывают нажимной...

Номер патента: 1332440

Опубликовано: 23.08.1987

Авторы: Белослюдов, Лаврентьев

МПК: H02G 11/02

Метки: бесконтактной, неподвижного, объекта, передачи, подвижному, электроэнергии

...в радиальном направлении при создании благоприятных условий уравновешенности системы 2 ил. благоприятные условия уравновешенности системы,Устройство работает следующим образом.При размотке кабеля 18 с поверхности основного барабана 5 последний,вращаясь по часовой стрелке, череззвездочки 11 и 13 цепью 12 вращаетсателлитный барабан 8 с зубчатым колесом 1 О в ту же сторону и с такойже угловой скоростью. Зубчатое колесо 10, выполненное в виде венца барабана, обкатываясь по неподвижномузубчатому колесу 3, приводит во вращение водило 4 в ту же сторону, носо скоростью в два раза меньшей скорости вращения барабана 5. При повороте водила 4 зубчатый венец 9, обкатываясь по колесу 3, приводит вовращение в том же направлении дополнительный барабан...

Номер патента: 1332441

Опубликовано: 23.08.1987

Авторы: Краснопоясовский, Ладнов, Полтавец

МПК: B66C 13/12, H02G 11/02

Метки: объекту, подвижному, подвода, энергии

...ролики 16 и 17 для кабеля 11,Прижимные ролики 18 и 19 расположены между барабаном 1 и роликами 16 35и 17.Ролик 18 выполнен с ребордами исмонтирован на вертикальной оси 14,а ролик 19 - в вершине Г-образногорычага. Ось 14 расположена практически в плоскости наружного торца барабана 1. Устройство для подвода энергии к подвижному объекту работает следу ющим образом. движении подвижного объекта 3 и приего развороте рычаг 15 с роликами 1619 направляют кабель 11 на барабан 1.2 ил. При перемещении подвижного объекта 3, например сельскохозяйственного агрегата, вдоль грядки барабан 1создает вращающий момент, величинакоторого мало зависит от его частотывращения и который стремится намотатькабель 11 на барабан 1, Благодаряповоротному рычагу 15 с...

Номер патента: 1334183

Опубликовано: 30.08.1987

Авторы: Банов, Ошкин, Федотова

МПК: H01B 7/42, H02G 15/04

Метки: водоохлаждаемого, жил, кабеля, наконечник, подсоединения

...собой болтом 16, 4 рПод болт устанавливают изолирующуюшайбу 17. Отверстия 18 и 9 служатдля подсоединения к наконечнику водя- диальным каналами для прохода воды,ных штуцеров. разделенных изоляторами и стянутыхНаконечник работает следующим об- между собой через герметик болтовым45разом, соединением, о т л и ч а ю щ и й -Обеспечение индивидуального более с я тем, что, с целью увеличения интенсивного и равномерного охлажде- срока службы кабеля путем индивидуния жил прямой и обратной полярнос- ального и более интенсивного охлаж- ТИ происходит следующим Образом, .ВО рда под давлением 2 и 3 атм подаетсяк одному из наконечников двухполярного кабеля и через два. штуцера (непоказаны), ввернутые в отверстия 9и 18, проходит двумя...

Номер патента: 1334239

Опубликовано: 30.08.1987

Автор: Багич

МПК: H01R 13/52, H02G 15/18

Метки: кабельный, соединитель

...части 2. Экран 8 кабеля 5 соединен с корпусами 3 и 7 с помощью, например, пайки нли поджимной гайки (не показана). Проводники 9 и 1 О разъемной части 2 электрически соединены с контактными элементами, выполненными в виде коаксиально расположенных цилиндров 11 и 12. Проводники 13 и 14 разъемной части 1 электрически соединены с контактными элементами, выполненными в виде коаксиально расположенных цилиндров 15 и 16. Цилиндры 15 расположены между цилиндрами 11, а цилиндры 16 между цилиндрами 12. Цилиндры скреплены между собой диэлектриком 17 с низкой диэлектри ческой проницаемостью, а с наружной 1стороны цилиндры покрыты диэлектри 35 ком 18 с высокой диэлектрической проницаемостьв, например конденсаторной керамикой СМ.Две разъемные...

Номер патента: 1334240

Опубликовано: 30.08.1987

Автор: Охрименко

МПК: H02G 1/08

Метки: кабельных, протягивания, трубы

...предлагаемое устройство, общий вид, разрез;на фиг.3 - сечение А-А на фиг.2.Устройство для протягивания кабельных изделий в трубы содержит переднюю 1 и заднюю 2 тележки, имеющиепо два опорных элемента качения -колеса 3 с резиновой обоймой, взаимодействующих поверхностью качения срабочей поверхностью подпружиненныхэксцентриков 4. Передняя тележка 11неподвижно закреплена на полом стержне 5, на котором установлена пружина 6. На задней тележке 2, установленной на стержне с возможностью перемещения, размещена проушина 7, накоторой закреплен один конец управляющего троса 8, второй конец которогопереброшен через блок 9, установленный на передней тележке 1. На корпусах 10 и 11 тележек расположены регулировочные отверстия 12, в...

Номер патента: 1334241

Опубликовано: 30.08.1987

Авторы: Каплин, Марголин, Тетерник

МПК: H02G 1/12

Метки: автомат, подготовки, предмонтажной, проводов

...на редуктор 2 и муфту 4, распределительный вал 5.В зависимости от длины нарезаемого провода возможны три варианта работы автомата.При однократном протягивании с максимально возможной длиной протягиваемого провода регулировочный винт 30 выведен в крайнее верхнее положение, а на реле счета импульсов выставлена уставка, равная единице.Под действием пружины и кулака 10 перемещается рейка 20, поворачивается зубчатое колесо 19 вместе со штангой 18. При этом захваты 13 и 14 смыкаются и зажимают провод. Груз 31, прижимая ролик 28 к кулаку 6, перемещает рейку 26 вниз, вращая при этом шестерню 25 и барабан 24. Нижняя ветвь троса 23 наматывается на барабан и перемещает каретку 11 на величину, максимально возможную при однократном протягивании,...

Номер патента: 1334242

Опубликовано: 30.08.1987

Автор: Сальников

МПК: H02G 1/12

Метки: кабеля, наружной, оболочки, продольного, разрезания

...котором со стороны торцовой поверхности одноплечего рычага выполнен паз 18 для фиксатора 19, а сам фиксатор смонтирован на торцовой стороне одноплечего рычага, параллельно оси ротора и подпружинен пружиной 20. Ход фиксатора регулируется гайкой 21.Для возврата одноплечего рычага 1 О в исходное (правое ) положение служит пружина 22 возврата. В плече 13 рычага 11 выполнено гнездо 23, распо" ложенное с наклоном к оси ротора, в котором размещен нож 24.Режущая кромка 25 ножа 24, установленного в гнезде 23 до упора в его стенки 26, 27, находится на одном уровне с гладкой рабочей поверхностью рычагов, с помощью которой кабель поджимается к фасонной поверхности ложементов 14 и 15. Глубина надрезания изоляционной оболочки 28 зависит от величины...

Номер патента: 1334243

Опубликовано: 30.08.1987

Авторы: Бедратый, Каравай, Петров, Резниченко

МПК: H02G 1/12

Метки: кабелей, разделки, станок, электрических

...связаныс приводами, которыми выполнены потипу известных (не показаны),Механизм для прорезания оболочекна концах кабеля и отделения их отжил установлен на подающих роликах 6последней пары. Последние подающиеролики дополнительной группы выполнены составными из двух частей 17и 18 с конической образующей поверхностью, между которыми расположеныдистанционные втулки 19.Между частями 17 и 18 установлены рычаги 20, имеющие продолговатыеотверстия, через которые проходитвал 5 с дистанционной втулкой 19.Один конец рычагов 20 установлен нацапфах 21, закрепленных на корпусах2 и 3, а другой конец, контактирующийс кабелем, имеет режущую кромку 22,133424 переходящую в выступающий клин 23, острым концом направленный против движения кабеля.Рычаги 20...

Номер патента: 1334246

Опубликовано: 30.08.1987

Автор: Мифтяхетдинов

МПК: H02G 3/22

Метки: ввод, кабельный

...покрытия кабеля от теплового воздействия при изготовлении паяного соединения. Монтаж кабеля с заземленным оконечным устройством 7 выполнен через изолирующую муфту 8, на которой установлены размещенные на изоляционном основании контактные гнезда 9, соединенные соответственно с линейной и со станционной сторонами муфты и соединенные между собойдужкой 1 О.5Ввод имеет следующие преимущества: повышение эксплуатационной надежности ввода в. необслуживаемый усилительный пункт кабеля связи с изолирующим покрытием металлической 10 оболочки и снижение трудоемкости егоизготовления, что обеспечиваетсяконструкцией устройства ввода; улуч-шение электрических характеристикусилительного участка - однородности 15 волнового сопротивления, электрической...

Номер патента: 1334247

Опубликовано: 30.08.1987

Автор: Кузнецов

МПК: H01R 13/22, H02G 15/08

Метки: кабелей, полумуфта, соединения, электрических

...до упора вбурт ограничительной гайки сальника8 и соединительные элементы 2 полу муфт разъединяются.Эффективность изобретения заключается в упрощении конструкции и снижении стоимости изготовления соединения. 404-А Составитель Е.Нечаев Редактор М.Бандура Техред Л.Сердюкова Корректор С.ЧерниЗаказ 391/50 Тираж 617 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие г.ужгород, ул. Проектная, 4 Изобретение относится к электротехнике, а именно к разъемным электрическим соединителям кабеля дляэлектросварочных работ,Целью изобретения является упрощение конструкции соединения,На фиг,1 представлена полумуфтадля соединения...

Номер патента: 1336148

Опубликовано: 07.09.1987

Автор: Богдан

МПК: H02G 11/02

Метки: объекту, перемещающемуся, токоподвода

...15 к потолку в центре 4-рядного коровника. При этом продольная ось вала 2 располагается в направлении продольной оси коровника. Устройство работает следующим образом.В исходном положении кормораздатчик 12 находится в поперечном проходе коровника под барабаном устройства. Для раздачи, кормов оператор поворачивает стрелу 4 в направлении одного из двух кормовых проездов, выдвигает штангу 7 с блоками 8 до начала этого кормового проезда и закрепляет ее, Устройство готово к работе.Когда кормораздатчик 12 находится в центральной части кормового проезда, противовес 14 и компенсирующая петля 11 кабеля находятся в крайнем нижнем положении. При движении кормораздатчика, например, вправо от каретки с блоками он раздает корм в кормушку одной из...

Номер патента: 1337958

Опубликовано: 15.09.1987

Автор: Алдонов

МПК: H01R 43/00, H02G 1/12, H02G 1/14 ...

Метки: изолированных, проводников, соединения

...проводники разводят под углом 5 . 11 ри закреплении концов проводников гильзы 3 располагаютна таком расстоянии от крюка скручивающего механизма, чтобы в процессескручивания они оказались в зоне контакта соединения, После этого включают подогреватель и нагревают изоляциюпроводников 1 и трубки 5 до пластичного состояния. При этом припой переходит в жидкое состояние, По завершении процесса нагревания проводники 1начинают скручивать. Под действиемкрутящего момента жилы 2 вместе срасплавленным припоем продавливаютпластичную изоляцию трубок 5 и образуют контакт, покрытый припоем, Контакт, в свою очередь, со всех сторонпокрывается изоляцией трубок 5. После отключения подогрева изоляция ипривой остывают, в результате чего получается...

Номер патента: 1337959

Опубликовано: 15.09.1987

Авторы: Зарубин, Фридман, Чернов

МПК: F16C 19/02, H02G 3/06

Метки: гибких, гофрами, концевое, металлических, разъемное, рукавов, соединение, спиральными

...конструкции и повышение надежности соединения,На фиг.1 изображено предлагаемоеконцевое соединение, общий вид; нафиг.2 - шайба,Устройство содержит корпус 1, штуцер 2, шайбу 3, эластичное кольцо 4и металлорукав 5.При сборке концевого соединенияна закрепляемую часть металлорукава 5надевают штуцер 2, шайбу 3 и кольцо 4.Затем подготовленный таким образомметаллорукав 5 вставляют в корпус 1.При закручивании штуцера 2 шайба 3входит в паз гофра металлорукава 5,что обеспечивает надежное механическое соединение. Ввернутый штуцер 2прижимает шайбу 3 и эластичное кольцо 4 к внутренней стенке корпусавследствие чего эластичное кольцо 4деформируется и плотно обжимает металлорукав 5, За счет этого достигается герметичность соединения, а также...

Номер патента: 1339707

Опубликовано: 23.09.1987

Авторы: Арсеньев, Бородин, Коробков, Кузин

МПК: H02G 1/02

Метки: воздушной, линии, передвижения, проводам, расщепленной, тележка, фазы, электропередачи

...так как необходим определенный запас ее длины, компенсирующий возникающие при переходе прогиб провода и перекосы элементов тележки относительно провода. Использование направляющей, длина которой больше верхнего предела, нецелесообразно из-за необходимости увеличения габаритов тележки и снижения к ее усТележка для передвижения по проводам расщепленной фазы воздушной линии электропередачи по авт,св, У 1026218, о т л и ч а ю щ а я с я тем, что, с целью повышения надежности работы, удобства эксплуатации и снижения массы, узел крепления нижнего звена рычагов выполнен в виде направляющей, установленной на люльке, на которой закреплено с возможностью перемещения вдоль нее нижнее звено рычага, и фиксатора, расположенного на люльке, и...

Номер патента: 1339708

Опубликовано: 23.09.1987

Автор: Терехин

МПК: H02G 1/08

Метки: затягивания, кабельных, трубопровод

...затягиваемого малогибкого кабельного изделия 14, Через штуцер 2 подают в полость 3 камеры 1 и соответственно в полость 15эластичной оболочки 5 сжатый воздухот источника давления (не показан),Под действием давления воздуха оболочка 5 начинает сматываться с барабана 4 и, постепенно выворачиваясьиз полости 3 камеры 1, перемещается, перекатываясь, по внутренней поверхности трубопровода 13, перемещаянаконечник 9 с закрепленным на немконцом кабельного изделия 14.Благодаря наличию обоймы шариков10, которые непрерывно перекатываются по оболочке 5 в процессе ее движения, наконечник 9 все время находится в торцовой части оболочки.Надежное удержание наконечника 9 вторцовой части оболочки 5 обеспечивается благодаря тросу 8, взаимодействующему с...

Номер патента: 1339709

Опубликовано: 23.09.1987

Авторы: Мовсисян, Никогосян, Тер-Аветисян

МПК: H02G 1/12

Метки: автомат, монтажу, подготовки, проводов, электрических

...работает следующим образом.После включения питания автоматавключаются нагреватели 32 ножевогоблока, температура которых регулируется регулятором 35 температуры,происходит нагрев ножей до необходимой температуры, Конец провода 14,намотанного на катушку, устанавливают между зажимными губками 22 механизма 4 зажима провода. На счетчикедлины блока 36 уставок набираетсянеобходимая длина отрезаемого провода, значение которого принимается бло 339709 4ком 37 вычитания и сравнения, Посленажатия на кнопку Пуск" вращение отэлектродвигателя 7 через электромагнитную муфту 10 передается на распре 5делительный вал и, в частности, накулачки 23, которые через рычаги 24перемещают зажимные губки 22 в вертикальном направлении до зажима...

Номер патента: 1339710

Опубликовано: 23.09.1987

Автор: Райцын

МПК: H02G 1/12

Метки: автомат, монтажу, подготовки, проводов, электрических

...на столе1 концентрично механизмам 4 диска 3.На втулке 44 стола 1 и корпусаавтомата установлен винт 45, на кото"ром установлена гайка 46, с которойжестко соединен кронштейн 47, взаимодействующий с подвижным диском 5. Наверхнем конце винта 45 закреплен маховичок 48.На столе 1 закреплены такжекронштейн 49 с блоком 50 размоткипровода и стойка 51 с копиром 52,взаимодействующим с роликом 12 механизма 4 на позиции сбрасывания провода. Водило 38 (фиг,7) установлено свозможностью взаимодействия со звездочкой 53, закрепленной на оси 54 ползуна 39,На полэуне 39 установлены пластинчатые пружины 55, взаимодействующиес лысками на конце оси 54, имеющейвозможность вращения относительносвоей продольной оси совместно созвездочкой 53,Автомат работает...

Номер патента: 1339711

Опубликовано: 23.09.1987

Авторы: Иванова, Стрыжков

МПК: H02G 1/12

Метки: жил, кабелей, снятия, экрана, эластомерного

...помощью плунжера 10через пружину 11 стержне 12.Плунжер 10 Фиксируется в заданномположении с помощью винта 13, Вращающиеся части устройства защищеныкожухом 14. Устройство смонтированона подставке 15, которая снабжена. ручками 16 для ручного использованияи транспортирования.Диаметр дисков 7 менее абразивного круга на две толщины снимаемогослоя изоляции, Диаметр дисков 8 равен диаметру дисков 3.Устройство работает следующим образом,Сквозь отверстие в кожухе 14 врабочую зону между дисками , 3 и 8на глубину, не превышающую расстояниядо задних стенок дисков 3, вводитсякабель, который при недостаточнойего жесткости с помощью шнура, прикрепленного к предварительно зачищенной жиле, поддерживается в натянутомсостоянии, Включают электродвигатели,...

Номер патента: 1339714

Опубликовано: 23.09.1987

Авторы: Ардышев, Бабин, Беллер, Гончаренко, Мазин, Сутягин

МПК: H02G 3/22

Метки: герметичного, кабеля, перегородки, прохода, узел

...8 на случайвыгорания кабеля 1 для заполнения образовавшихся пустот.Короб 6 охватывает отверстие 5 и 40установлен открытой стороной на перегородку со смещением проема патрубка относительно отверстия в перегородке, а кабель 1 уложен с двумя крайними вертикальными участками и средним горизонтальным.Чтобы обеспечить надежную герметизацию проема и исключить просыпаниесыпучего материала в отверстие дляпрохода кабеля, размеры длины и высоты короба с учетом длины отверстиядолжны определяться соотношением где Ь - высота короба вне патрубка; 1 - длина короба беэ патрубка; 1 - длина отверстия; Ы - угол естественного откоса сыпучего материала.Например, для сухого песка уголЬ- 30 и соотношениедолжно1 - 11 2быть меньше 0,575.Прокладка и...

Номер патента: 1339715

Опубликовано: 23.09.1987

Автор: Семакин

МПК: H02G 3/02, H02G 3/32, H02G 9/02 ...

Метки: кабеля, крепления, трубопроводе

...сквозные каналы 6.Выступы ребер выполнены с возможностью изгиба и совмещения с соответствующими им впадинами с образованием 30в изогнутом положении единого канала, проходящего через выступы рядом расположенных ребер, и заполнены металлическими тросиками 7.Устройство работает следующим образом.Устанавливают кабель 2 в среднюю часть оболочки 1 и совмещают выступы 4 ребер 3 с соответствующими им впадинами 5 (Фиг.З) и Фиксируют металли - 40 ческими тросиками 7, пропуская их в каналы 6. Оболочку 1 с кабелем устанавливают в трубопровод 8, после чего вытягивают тросики 7, при этом выступы 4 за счет упругих свойств матерна ла верхними частями упираются в стенки трубопровода, обеспечивая упругую опору кабеля внутри трубы.Такое...

Номер патента: 1339716

Опубликовано: 23.09.1987

Авторы: Липунцов, Распопов, Чудин, Шелимов

МПК: H02G 7/02

Метки: балласт, воздушных, линий, проводами, расщепленными, составляющих, фазными, элекропередачи

...и расположением грузов, 1 з,п.флы, 2 ил. 2Стопорный .элемент с крепежом 4 является и ограничителем, фиксирующим положение грузов 2 относительно кронштейнов (вертикальных стержней 7) при полном наборе грузов 2. Если число грузов 2 выбирается меньшим максимального, то для фиксации относительно друг друга в грузах 2 предусматриваются отверстия, куца вставляются болты (не показаны), скрепляющие пластины грузовмежду собой.Монтаж балласта осуществляется в следующей последовательности. После перекладки на земле проводов уз раскаточных роликов в поддерживающие зажимы расщепленную Фазу поцнимают над землей на высоту около 1 м,Затем устанавпивают на проводах на20 заданном расстоянии друг от другакронштейны, С помощью подъемного ме-.ханизма...

Номер патента: 1339717

Опубликовано: 23.09.1987

Авторы: Козлов, Сороченко

МПК: H02G 7/16

Метки: гололеда, плавки

...кратных трем, в контурелиния - первичные обмотки трансформаторов - земля. Однако вследствиешунтирующего действия вторичных обмоток 5, соединенных в треугольник,величина их будет в значительной мере снижена,Более существенное снижение уровня гармоник, кратных трем, в линииимеет место при заземлении нейтралейтрансформаторов через резистор 12,а также при работе трансформаторовс раэзаземленной нейтралью, Наличиеобмоток, соединенных в треугольник,обеспечивает практически полное подавление нечетных гармонических,кратным трех, в кривых магнитногопотока и Фазных ЭДС трансформаторов.абота трансформаторов устройствав сети с изолированной нейтралью аналогична работе с раззаземленнойнейтралью. В таких сетях нейтрали обмоток трансформаторов и их...

Номер патента: 1339718

Опубликовано: 23.09.1987

Авторы: Гиммельман, Жеглов, Курлышев, Рассадин

МПК: H02G 11/00

Метки: гибкими, кабелями, неподвижной, поворотной, соединения, части, шлангами

...за собой и поднимая сепарирующие кольца 6 с кронштейном 8, расположенные коаксиально центральной трубе 13, При этом кабели 1 принимают участие в работе устройства по всей длине, закручиваясь и на участке выше кронштейна 8, и на участке ниже его., где они собраны в один жгут 9. Кольца 6 дисциплинируют участки кабельных петель от места их закрепления на платформе 3 до кронштейна 8, исключая их трение о центральную колонну, выполненную в виде трубы 13, а кронштейн 8 имеет отверстие для кабелей на таком радиусе, который гарантирует отсутствие задевания кабельного пучка 9 об ограничитель 10 при развороте платформы 3 вокруг вертикальной оси 4. Наклон платформы 3 вокруг горизонтальной оси 5 осуществляется в исходном относительно вертикальной...
