Номер патента: 154909

Опубликовано: 01.01.1963

МПК: H02G 7/20

Метки: 154909

...подлечи, разрез по А-А на фиг 2.На колесном тракторе 1 смонтирована мачта 2, выполненная из шарнирных звеньев. В рабочее и транспортное положение мачта уста154909навливается гидроцилиндром 3. Верхняя часть мачты представляет собой консоль 4 с вергикальным пазом. Это сделано для свободного проезда трактора вдоль фронта работ (при обьезде опорных столбов). По вертикальному пазу мачты свободно перемещаются щеки кабелеукладчика 5.Трактор перемещает вдоль фронта работ прицеп б с кабельным барабаном 7, снабженный механизмом для принудительной размотки кабеля 8,При движении трактора кабель разматывается и подается приспособлению для закрепления на тросе скобами.Приспособление для закрепления кабеля состоит из каретки 9, двух направляющих...

Номер патента: 155204

Опубликовано: 01.01.1963

МПК: H01B 13/10, H02G 1/16

Метки: 155204

...из полихлорвинила), Длина и ширина пластинок (при толщине 1,0 = 2,0 лл) должна совпадать с длиной и шириной сращиваемых оболочек.Состав пластификатора также зависит от материала оболочки, Сращивание полиэтиленовых оболочек при 110 - 140 С, например, происходит при условии смазывания их трансформаторным маслом и вазелином.155204На пластины, уложенные в пазах нижней части пресс-формы, накладывают скрученные концы кабеля и затем накрывают их вторыми смазанными пластинами, Пресс-форму закрывают, затягивают болтами и устанавливают в каркасе. Для контроля температуры запечки используют стакан, который ввинчивают в пресс-форму на число оборотов, соответствующее заданной температуре (от 106 до 140 С); стакан заливают водой и пресс-форму...

Номер патента: 155841

Опубликовано: 01.01.1963

МПК: H01M 10/04, H01M 10/44, H01M 4/04 ...

Метки: 155841

...этом наряду с ускорением процесса формирования пластп 1ЗВРЯДКИ акк 1 ХУЛЯТОР 2 МВЕЛИЧИВВЕТСЯ С 1)ОК СЛМЖОЫ И Е)1 КОСТЬ аккх,1 млятора.На чертеже представлена электрическая схема устройства для осуществления предлагаегиого способа,Устройство питается от источника пере)енного тока через трансформатор Тр, служащий для понижения напряжения до необходимои величины.155841Во вторичную цепь трансформатора Тр последовательно с аккумулятором Ак включен вентильный столб В, который выбирается так, чтобы он мог обеспечить прохожд ние максимального тока заданной величины в прямом направлении.Параллельно вентилю В включен регулируемый дроссель РД, служащий для регулирования величины обратного тока. Регулирование величины прямого тока...

Номер патента: 155842

Опубликовано: 01.01.1963

МПК: H02G 1/12

Метки: 155842

...облуживание и, наконец, оголенныс н облусженные участки разрезаются посередине.На фиг, 1 изображена схема устройства для осуществления способа (вид сбоку); на фиг. 2 вид сверху на транспортер.Провод с бухты 1 поступает через поводок 2 на движущийся транспортер 3, где он при помощи пальцев 4 укладывается зигзагом. При движе 11 ии транспортера провод проходит сквозь нагревательный элемент 5, где производится обжиг изоляции на участке б (фиг. 2), При дальнейшем движении транспортера оголенные от изоляции участки 6 провода проходят между щетками 7, где происходит их зачистка. Затем оголенные и зачищенные участки поступают в травильную ванну 8, а из нее в лудильную ванну 9, где производится облуживанне этих участков. Последней операцией при...

Номер патента: 156981

Опубликовано: 01.01.1963

МПК: H02G 15/12

Метки: 156981

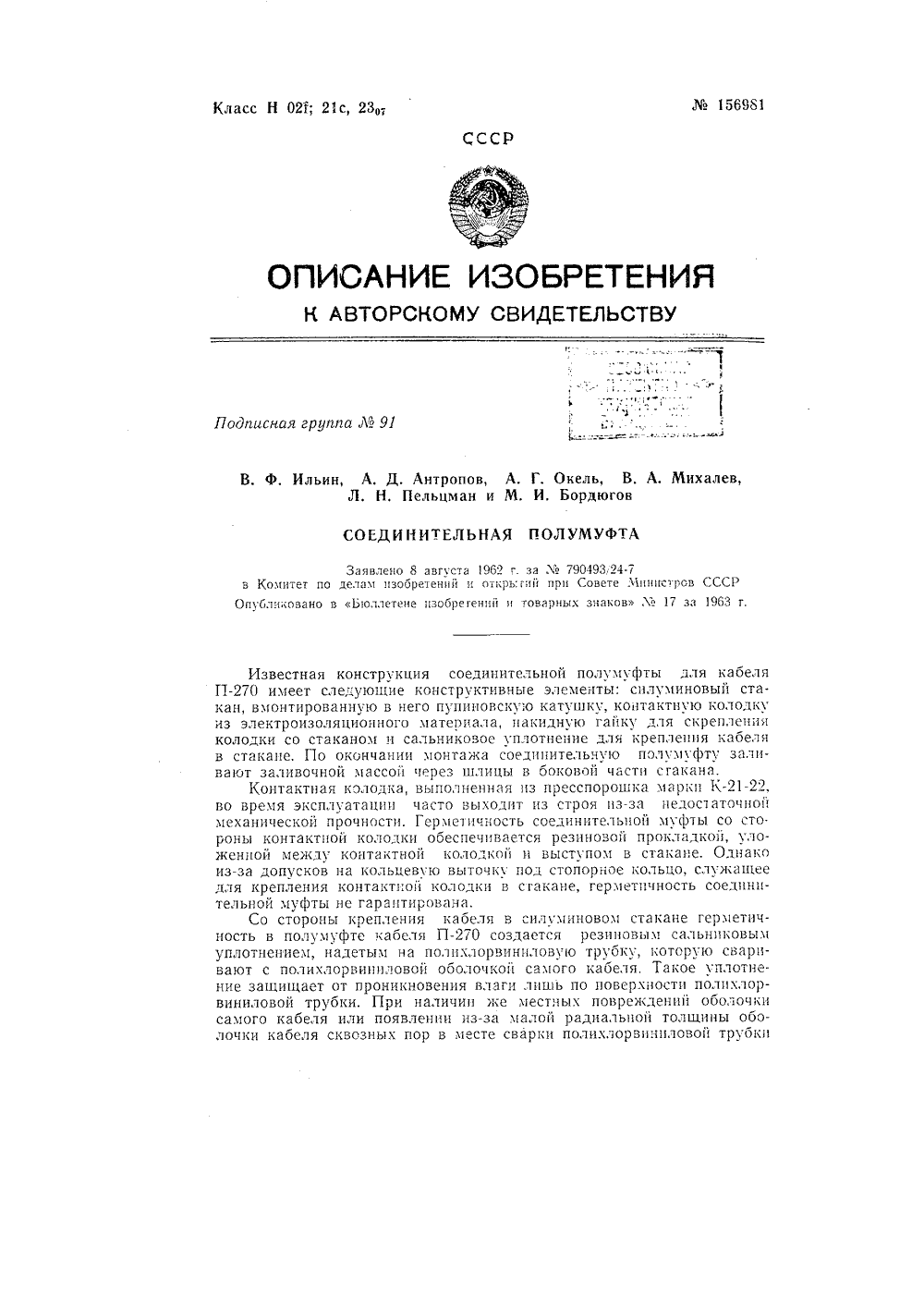

...от известных тем, что для повышения герметичности контактная колодка выполнена не из пресспорошка, а из резины и соединяется со стаканом вдавливанием его торцовым выступом в тело колодки. Для герметичности сочленения с контактной колодкой другой полумуфты на наружном торце предлагаемой контактной колодки сделан кольцевой выступ. Герметичность полумуфты со стороны крепления кабеля в стакане повышается благодаря механическому креплению сальникового уплотнения в штуцере, вставленном в стакан.На чертеже показана предлагаемая соединительная полумуфта, разрез.Контактная колодка 1 накидной гайкой 2 прикреплена к силуминовому стакану 3, в который вмонтирована пупиновская катушка 4. Кабель 5 закреплен в стакане с помощью штуцера б....

Номер патента: 157386

Опубликовано: 01.01.1963

МПК: B25B 7/12, H02G 1/12

Метки: 157386

...зажимал провод и смьгкал режущие органы для надрезания изоляции провода, а затем каретка перемещала бы режущие органы вдоль корпуса инструмента и тем самым осуществляла стягивание срезанного участка изоляции с провода. Надрезные ножи режущих органов могут быть закреплены на поворотных рычагах, шарнирно смонтированных на каретке; один из этих рычагов сцеплен с рычагом, несущим зажимную губку.На чертеже изображена схема предлагаемого ручного инсгрумента - смонтажного пистолета.В него входят корпус (тело) 1, зажимные губки 2 и 3, одна из которых закреплена на корпусе .инструмента, а другая - на рычаге 4, шарнирно соединенном с корпусом; каретка 51 ножи 6 и 7, укрепленные на каретке; регулирующий эксцентрик 8; рукоятки 9 и 10, первая...

Номер патента: 157481

Опубликовано: 01.01.1963

МПК: E04H 12/34, H02G 1/04

Метки: 157481

...4 крепятся блоки Ь полиспаста, изменяющего наклон телескопической стрелы, установленной шарнирно на раме с помощью оси 3, общей с несущей стойкой. Несущая опорная стойка 4 может поворачиваться вокруг оси 3. В рабочем положении стойка крепится на растяжках 9. На тракторе монтируется двухбарабанная лебедка 10, один из барабанов которой предназначен для изменения наклона телескопической стрелы, а другой - для раздвигания телескопической стрелы.Лебедкой управляют из кабины трактора при помощи рычагов (на чертеже не показаны). Телескопическая стрела и Опорная стойка 4 поднимаются и укладываются в транспортное положение механизмом 11 при помощи винтовых домкратов. Опора 7 захватывается кронштейном 12, который может поворачиваться в...

Номер патента: 157716

Опубликовано: 01.01.1963

МПК: B60L 5/02, H02G 7/16

Метки: 157716

...проводу. Приспособление такой конструкции повышает эффективность очистки льда контактного провода.На чертеже схематически изображено описываемое приспособление, общий вид.На крыше 1 самоходной тележки устанавливается держатель 2, несущий шарнирно смонтированную на нем стержневую раму 3.На верхней части рамы крепится вращаю 1 цийся вал -1 с установленными на равном расстоянии друг от друга звездочками 5, в пазах которых расположены ударные билы 6. Кроме того, вал несет шкив Т, сочлененный посредством ремня 8 с приводным электродвигателем 9, смонтированным на площадке рамы. К поперечному стержню 10 рамы крепится трос 11, соединенный изолятором 12 с канатом 13. Рама при помощи регулируемых тяг 14 и шарнирно установленных на...

Номер патента: 158000

Опубликовано: 01.01.1963

МПК: H02G 1/08, H02G 9/02

Метки: 158000

...На чертежике изображен описываемый захваг. Захват монтируется на конце кабеля среднего или низкого давления с центральным каналоъ 1 и прсдназначен для протяжки каоеля при помощи лебедки.Зажимную втулку 1 надевают на зачищенный конец кабеля и прнпаивают к свинцовои оболочке 2, Верхний повив 3 токопроводящей жилы кабеля огибают вокруг зажимной втулки, В канал кабеля вбивают клин 4 длЯ лучшего крепления отогнх того повива к зажимнОЙ втулке 1, затем навинчивают стакан э, 1(оторый дополнительно прнкимает килы повива к втулке. Зажимная втулка и стакан 5 имеют грани для захвата ключом.Трос лебедки крепится на рым-болт 6, ввинченный н приварешый к стакану 5. Взятие пробы масла из каоеля, подключение бака давления и т. д, может быть...

Номер патента: 158316

Опубликовано: 01.01.1963

МПК: H02G 1/00

Метки: 158316

...цаправляощцЙ ролик д, Вьходные ролики 6 ц кассету 7. В один торец ролика с ручьямц вмонтирован подпруи(цнецный стопор В дрГоь предусмотреы луцка ц кацавк 2. Прц повороте первого ролика на ЗбО- стопор з.;одцт В гт цку, в результате чего предыдущий ролик связывается с последующим, а ручьи совпадают. ПО- зерхцость роликов покрыта резиной. Смонтированы ролики ца подициниках качения. Гребенка Выпо,Пена В Виде клина с поперечцымц ручьязи для укладки В ццх каослей 8, прцжцмаемых пластцнчатой пру.:Кицой 9. Для прокладки кабелей бункер устанавливают ца транспортное средство, например автомобиль, а для предварительного натяжения кабеля к полумуфте 10 прикрепляют груз и опускают его на грунт, ВОЛо 158316 время движения автомобиля в результате...

Номер патента: 158317

Опубликовано: 01.01.1963

МПК: H01R 35/02, H02G 11/00

Метки: 158317

...камеры лля размещения гибких витков.Такое выполнение устройства повышае належчость передачи тока с еполвцжной ча. сти механизма на полвцкн ю.На фиг. 1 показан вертикальный разрез устройства, на фиг. 2 - поперечньш разрез по линии А-А ца фиг. 1. С цеполвижцоц части 1 механизма ток перелается на поворотную часть 2.Нг, поворотной части установлены стопкой конические кассеты 3, между которыми расположены витки 4 кабелец, обвитые вокруг всртикальной сси механизма, как это показано ца фиг. 2.Расстояние между кассстамп выбирается минимальным так, чтооы во время работы механизма кабель имел своболное плоскостное перемещение и сохранялась его устойчиЛЕКТРИЧЕСКОГО ТОК ИЗМА НА ПОВОРОТН восемь. Количество кассет выбираетсцмостц от количества...

Номер патента: 159210

Опубликовано: 01.01.1963

МПК: B65H 75/14, H02G 1/12

Метки: 159210

...при продольном перемещении с зубчатыми секторами. Каждый из секторов скреплен со средней частью своего У-образного рабочего стержня.На чертеже схематически изображен предложенный автомат.Приемный барабан 1 снабжен диском 2 н заключает в себе несколько У-образных рабочих стержней З, скрепленных в средней части с зубчатыми секторами 4, сцепленными с рейкой 5 привода, которая совершает рабочее двшкение вдоль осн барабана под воздействием электромагнита б, а обратноепод воздействием пружины 7;После намотки электрического провода 8 в бухту и его отрезки включается электромаг.-г д"нит, который при помощи рейки поворачивает рабочие стержни н сталкивает ими бухту с барабана. При обратном движении стержней под действием пружины...

Номер патента: 159962

Опубликовано: 01.01.1964

МПК: E04H 12/08, E04H 12/34, H02G 7/20 ...

Метки: 159962

...остаются в земле,Целью предлагаемого способа монтажамачтовых опор является погашение сдвигающих горизонтальных сил, передающихся нафундаменты.Это достигается тем, что основания опорыи мачты соединяют тросами, что приводит квзаимному уравновешиванию горизонтальныхсил, передающихся на фундаменты.На чертеже изображен монтаж мачтовойспоры на различных этапах.Мачтовая опора 1 с помо 1 цью шарнира 2соединяется с фундаментом 8.Опора поднимается монтажной мачтой 4,установленной с помощью шарнира 5 на отдельный фундамент б. Мачта 4 на конце имеПодписная группа Л 9 1 б 7 ет трос 7, соединяющий ее через блоки с опорой Конец мачты соединен тросом 8 с тяговым устройством 9, а ее основание с основанием опоры тросом 10.Когда тяговое устройство...

Номер патента: 161486

Опубликовано: 01.01.1964

МПК: B66C 13/12, H02G 1/02

Метки: 161486

...размещеиа пружина 9. Пручкина верхним торпом упирается в верхнюю крышку неподвижной обоймы 10 корпуса, а нижпихг-в фланец нижней подвижной обоймы 11. В обоймах на осях расположены ролики, на которые и тпаматывается трос, одним концом неподвижно закренлленпьпт в верхней обойме. Трос посредством проунптньх 12 закреплен на бугеле тележки. При перемещении тележ кн от середины пролета крана трос стиатывается с роликов полнспаста н притягивает нижнюю обойму к верхней. При этом пружина сжимается, При перемещении тележки к середине пролета пружина по мере поступления троса возвращает нижнюю обойму в исходное положение.Прп переходе тележки на другую сторону относительно середины пролета трос следует за тележкой, так как ролик 13, через который...

Номер патента: 162191

Опубликовано: 01.01.1964

МПК: H02G 1/06

Метки: 162191

...через окцо 6. Наличие ролика У выдвигаемой вверх уменьшает цатяяецие кабеля, возникавшее от еты и пропуске сое- его трения о направляющие кассеты,Предмет изо бр етеция Ножи кабелеукладчиковгрунт кабеля с соедицитслдер 1 кащими выступающеустаповлецное цад цим заолезвие и кассету со съевестцы.Предложегцый нож отлитем, что в цем ширина лезнаружному диаметру соедкассета снабжена внутренми для съемной крышки,при выводе кабеля из кассдипительцых муфт па дцо щели.Этим умеьшается тяговое сопротивление иускоряется процесс прокладки кабеля.На чертеже схематически изображен предлоясццый пок, состоящий из сварного корпуса 1 и укрепленного ца пем цояа с двумя лезвиями 2 и 3, ширина которых равна царуяцому диаметру соединительных кабельных...

Номер патента: 163238

Опубликовано: 01.01.1964

МПК: H02G 1/06

Метки: 163238

...осуществляется перемещение каретки вдоль ходового винта, о т л и ч а ю щ а я с я тем, что, с целью упрощения механизма раскладки и повышения надежности его работы, каретка снабжена индивидуальным приводом с дистанционным управлением, выполненным в виде электродвигателя, связанного с червячным редуктором, червячное колесо которого является гайкой ходового винта. Известно выполнение каретки механизма раскладки кабеля на приемный барабан кабельной машины с встроенной в ее корпус гайкой и направляющими роликами для раскладываемого кабеля.Корректировка раскладки при применении такой каретки осуществляется обычно при помощи отдельного электродвигателя, управляемого сложной дистанционной системой, воздействующей на изменение скорости...

Номер патента: 164328

Опубликовано: 01.01.1964

МПК: H01B 5/06, H02G 5/06

Метки: 164328

...1; на фиг. 3 - узел установки опорного изолятора 15 с устройством для контроля состояния изоляции; на фиг. 4 - разрез по В-В на фиг. 3.Токоведущая шина 1 закреплена на трехрадиально расположенных опорных изоляторах 2 с пружинными шинодержателями. Каж дый опорный изолятор снабжен стержнем 3,на конце которого закреплены втулка 4 из электроизоляциончого материала и армирующее металлическое кольцо 5 с наружной резьбой, с помощью которого его ввинчивают в 25 отверстие литого, например силуминового,опорного фланца б, жестко закрепленного в люке кожуха 7 и снабженного герметизирующей крышкой 8 с зажимным устройством.Каждый опорный изолятор имеет заземляю щий стержень 9, обеспечивающий направле/О ние движению тока утечки от изолятора к...

Номер патента: 164329

Опубликовано: 01.01.1964

МПК: H01R 43/00, H01R 43/10, H02G 1/12 ...

Метки: 164329

...шнур в тару за станком, оставаясь в этом положении в течение трех последующих операций. Повторяется описанное ранее растормаживание стола б, поворот его на /; окружности и фиксация в этом положении, т. е. каретка 41 (на схеме условно повернута на 180) устанавливается ножами 42 против выдвинутых и зажатых прижимами 27 и разведенных на угол 25 концов шнура. Под действием выступа па барабане каретка перемещается от центра стола в сторону разведенных концов шнура. Ножи 42 под действием эксцентриков 43 с приводом от реечной передачи 44 перемещаются навстречу друг другу, встречая на своем пути разведенные концы шнура, просекают изоляцию на заданном расстоянии от края, и каретка 41 начинает двигаться к центру стола. Как только произойдет разрыв...

Номер патента: 164630

Опубликовано: 01.01.1964

Автор: Любимов

МПК: B25D 7/00, E02F 9/14, H02G 9/00 ...

Метки: находящегося, переноски

...включают захватный механизм, изолятор и рукоятку.Цель изобретения - повысить безопасность работы и уменьшить вес устройства, Достигается это тем, что в предложенном устройстве захватный механизм выполнен в виде двух дугообразных заяимов. Большой зажим жестко прикреплен к штоку, установленному с возможностью возвратно-поступательного движения в неподвикном цилиндре. Малый зажим прикреплен к неподвижному цилиндру и штоку при помощи шарнирно прикрепленных к ним рычагов, также шарнирно соединенных между собой. Цилиндр прикреплен посредством хомута, например, к статитовому неармированному палочному изолятору, к которому также при помощи хомута прикреплена рукоятка.На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 - то...

Номер патента: 165205

Опубликовано: 01.01.1964

Авторы: Коб, Липска

МПК: H02G 1/12

Метки: зачистки, испытаниямногожильных

...этом все жилы изогнутся для зачистки), В этот момент обесточивается электромагнит 12. Цилиндр 7 освобождается из зацепления со стойкой и опять соединяется с цилиндром б при помощи штифта 18 и электромагнита 18. Нож 11 электромагнитом 14 вдвигается в зазор 8 между цилиндрами б и 7. При полном обороте барабана нож обрезает жилы. Так как пазы 6 цилиндра 6 на выходе в зазор 8 между цилиндрами скошены при повороте цилиндров друг относительно друга какдая жила ложится в скос 9, и нож 11, вдвинутый в зазор 8, перерезает ее наискось, что увеличивает оголенный металлический участок. Лалее второй раз срабатывает электромагнит 12, и цилиндр б поворачивается относительно цилиндра 7 на некоторый угол; в результате оголяется срез проверяемых жил,...

Номер патента: 165207

Опубликовано: 01.01.1964

МПК: H01B 13/10, H02G 1/16

Метки: 165207

...герметизацию гой же массой. С этой целью на соединенные жилы кабеля массу наносят таким образом, чтобы она распределялась между изолированными жилами и полностью их покрывала.После герметизации жил восстанавливаютполиэтиленовую оболочку. 30 лл от края зачищают и па пих топким слоем наносят по 5 лиизооутилеповую массу. Конец лепты накладывают па край полиэтиленовой оболочки подлине до 10 лл, затем ленту паматыва:от п:герметизированные жилы кабеля, Далее еенакладывают при равномерном натяженииО внахлестку наполовину. Первые три слоя наматывают без нанесения клеящей массы, затем массу наносят на поверхность деревянной лопаточкой таким образом, чтобы поверхность покрывалась непрерывно слоем мини 5 мальной толщины.Полученную плотную...

Номер патента: 166910

Опубликовано: 01.01.1964

Авторы: Вам, Шихваргер

МПК: B25B 13/46, B25B 25/00, H02G 1/04 ...

Метки: проволоки, скручивания

...проволок для скручивания, Прорези с проволоками запираются пружинными кольцами.При такой конструкции устройства пучки проволоки скручиваются в средней части. ружинными кольцана храповике своачки 5, которые раск храповику таким из них находится в овика, другая - расовика. Это обеспечирукоятки, пеобходиотких растяжек,Предмет изобрете Устройство для скручивания п стоящее из храповика с прорезя 5 локи, смонтированного в щеках,на рукоятке, и собачки, служаще та храповика, отличающееся тем скручивания пучков проволоки сти, храповик снабжен дополнит О кой, причем прорези выполнены ми по контуру, а для запирания вике свободно смонтированы кольца.На фиг. 1 схематически изображено устройство для скручивания проволоки; на фиг, 2 - разрез по А-А...

Номер патента: 169627

Опубликовано: 01.01.1965

Авторы: Дейч, Лускин

МПК: H02G 5/00

Метки: дистанционная, магистралей, прокладка, шинных

...шин и заданное расстояние между ними.Прокладка имеет вид Г 1-образной скобы и снабжена в средней части удлиненными язычками, направленными в противополокные стороны. После установки прокладки на шины язычки отгибаотся и прижимают каждую шину к одной из боковых сторон скобы,Д 5 улучшенп 5 фиксации шпн боковыс стороны скобы снабжены зубцамп,На фпг. 1 схематически изображена прокладка предложенной конструкции; на фпг. 2 - та же прокладка. установленная на шину; на фиг. 3 - схема установки прокладок прп числе шин в пакете более двух.Прокладка имеет вид П-образный скобы 1 с двумя удлиненными язычками 2, которые после установки прокладки на шину отгпбаются в зазор между ними. Зубцы 3 на внутренней поверхности боковых сторон прокладки...

Номер патента: 170162

Опубликовано: 01.01.1965

Авторы: Баракан, Кривоносое, Смиловицкий, Фельд, Цирлин, Яшкуль

МПК: E04H 12/34, H02G 1/00

Метки: линий, опор, установки, электропередач

...ливание последних в эти отверстия. Для этого к боковой стороне наружной фермы телескопической стрелы прикреплен с возможностью возвратно-поступательного перемещения по ней механизм изготовления отверстий в грун те, а в нижней ее части установлен вдавливающий механизм.Механизм изготовления отверстий в грунте выполнен в виде шнекового бура с приводом через редуктор от электродвигателя. Вдавли вающий механизм выполнен в виде электрического домкрата с грузовым винтом, в верхней части которого укреплены продпружиненные собачки, входящие при вдавливании в окна, выполненные во внутренней ферме те лескопической стрелы.На фиг. 1 изображено предложенное устройство, общий вид; на фиг, 2 - вдавливающий механизм устройства.Все оборудование...

Номер патента: 171463

Опубликовано: 01.01.1965

Авторы: Алахвердов, Баранов, Организаци, Соколов

МПК: H01B 13/08, H02G 1/16

Метки: жгутов, лентой, линкой, монтажных, обмотки

...и цилиндрических радиодеталей, содержащие станину, на которой укреплены направляющие, приводной механизм и соединенный с ним снабженный ка тушками поворотный механизм, относительно сложны и недостаточно надежны в работе.Предлагаемое устройство проще по конструкции и надежнее в работе. Это достигнуто выполнением приводного и поворотного меха низмов в виде конических шестерен, соединенных с рукояткой. Поворотный механизм этого устройства содержит коническую разъемную шестерню, снабженную двумя клинообразными опорными стойками, на которых укреплены 15 катушки с липкой лентой.На чертеже изображено предлагаемое устройство.На П-образной станине 1 с направляющими роликами 2 установлена приводная коническая 20 шестерняс рукояткой 4, которая...

Номер патента: 175102

Опубликовано: 01.01.1965

Авторы: Агароськин, Варакса, Зиновеев, Плт, Яковлев

МПК: B65H 75/34, H02G 1/00

Метки: кабелей, кассеты, связи, укладки

...рычагами, поворачивающими ее до образования петли восьмерки с последующим торможением, которое позволяет укладывать ветви при перемещении каретки вдоль рамы. Привод рычагов рамы может быть выполнен в виде пары винтовых колес, на одном из ко. торых половина зубьев заменена кольцевым выступом, входящим при торможении в прорезь второго колеса. 5 систе 17 прив евой и подпру вдоль ен 14 в ез систе е надув подают175102 иг. 1 дит в одну из двух прорезей 24 нижнего колеса 25,Передаточные отношения редуктора подобраны таким образом, что поворот на пол-оборота рычагов 3 рамы происходит после того, как каретка 2 пройдет половину своего хода на качающейся раме,13 а одну четверть хода до изменения направления движения каретки кольцевой выступ 23...

Номер патента: 175548

Опубликовано: 01.01.1965

Автор: Литовченко

МПК: H02G 1/08, H02G 9/04

Метки: изогнутыхтрубах, кабеля, прокладки

...с дпаметром, соразмерным ей, и шагом, равным шагу витков последней, имеющего желобчатое сечение, ттапример в виде угольника с направляющим у тором па одной из внешних его сторон.2. Устройство по п. 1, оттичаюцегся тем, что, с целью закрепления на нем кабеля, на обоих концах витков спирального контейнера имеются вырезы, образующие зубцы. Подписная группа91 Конструкция известных устройств исключает возможность прокладки кабеля в спирально изогнутых трубах, так как при этом создаются моменты распора или заклинивания.В предлагаемом устройстве это возможно в связи с тем, что оно выполнено в виде спирального контейнера из жесткого упругого материала с числом витков, большим числа витков спирально изогнутой катушки и диаметром, соразмерным ей;...

Номер патента: 175549

Опубликовано: 01.01.1965

Автор: Полат

МПК: H02G 11/00, H02G 3/22

Метки: кабеля, механизмам, переходное, подвижным, подвода, судовым, электрического

...тем,что для снятия наледи с колец на сферических обоймах крепятся пластины, охватывающие сферические повсрхности колец. одписная г 1 ггггпа91 Известны переходные устройства для подвода к судовым подвижным механизмам электрического кабеля через палубу, выпосПенн.с в виде трубы, внутренняя поверхность которой покрыта изоляционным материалом,Особенностью описываемого переходного устройства является то, что на одном конце трусы имеется кольцо со сферической наружной поверхностью, подвижно смонтированное в сферической обойме, которая крепится к подвикному механизму; на другом коПе трубы установлено с возможностью возвратно-по. ступательпого перемещения второе кол цо также со сферической наружной поверки,стьк, подвижно смонтированное в...

Номер патента: 182204

Опубликовано: 01.01.1966

Авторы: Печкайтис, Тауткус

МПК: H02G 1/04

Метки: изоляторами, монтажа, опорах, проводов, штыревыми

...положения ролика при помощи защел- Зо ки, К торцувс нижними о иверхними - овращается ствод 11 от вь р л Р натягивания,Корпус состоит из основания 12, к концам которого жестко привариваются направляющие 13. При повороте защелки, вставленной в сквозные круглые отверстия, на 90 от рабочего положения роликовый механизм, отсоединенный от корпуса 1, может свободно скользить по направляющим. В зависимости от высоты изолятора и длины штыря при помощи защелки фиксируется требуемое расстояние. Устройство поднимается на опору и закрепляется к штырю изолятора при помощи скобы так, что желоба роликов 9 и изолятора 4, благодаря тому, что в днище корпуса сделан прорез для штыря, располагаются по одной прямой. Верхние точки роликов 9 должны быть выше...

Номер патента: 182205

Опубликовано: 01.01.1966

Авторы: Бухарин, Лин, Пивоваров, Пин, Смирно

МПК: E04H 12/20, H02G 7/20

Метки: анкерно, крепления, опорам, оттяжек, проводов, угловым

...укрепленными ребрами жесткости, с отверстиями для шарнирного крепления проводов и оттяжек.Количество и расположение отверстий в кольцевых диафрагмах стакана выполнено с учетом возможности изменения места крепления проводов фазы и оттяжек.Предлагаемое устройство изображено на чертеже.Устройство состоит из металлического цилиндрического стакана 1, прикрепленных к его стенкам кольцевых диафрагм 2 и шарнирно установленных в отверстия диафрагм стакана серег 3 для крепления проводов и оттяедмет изобретения 10 1. Устройство для крепления пров тяжек к анкерно-угловым опорам бетонных тонкостенных трубчатых,гичагощеегя тем, что, с целью исп тонкостенных железобетонных труб 15 ек для линий электропередачи све напряжений вместо...
