Привод микровыключателя

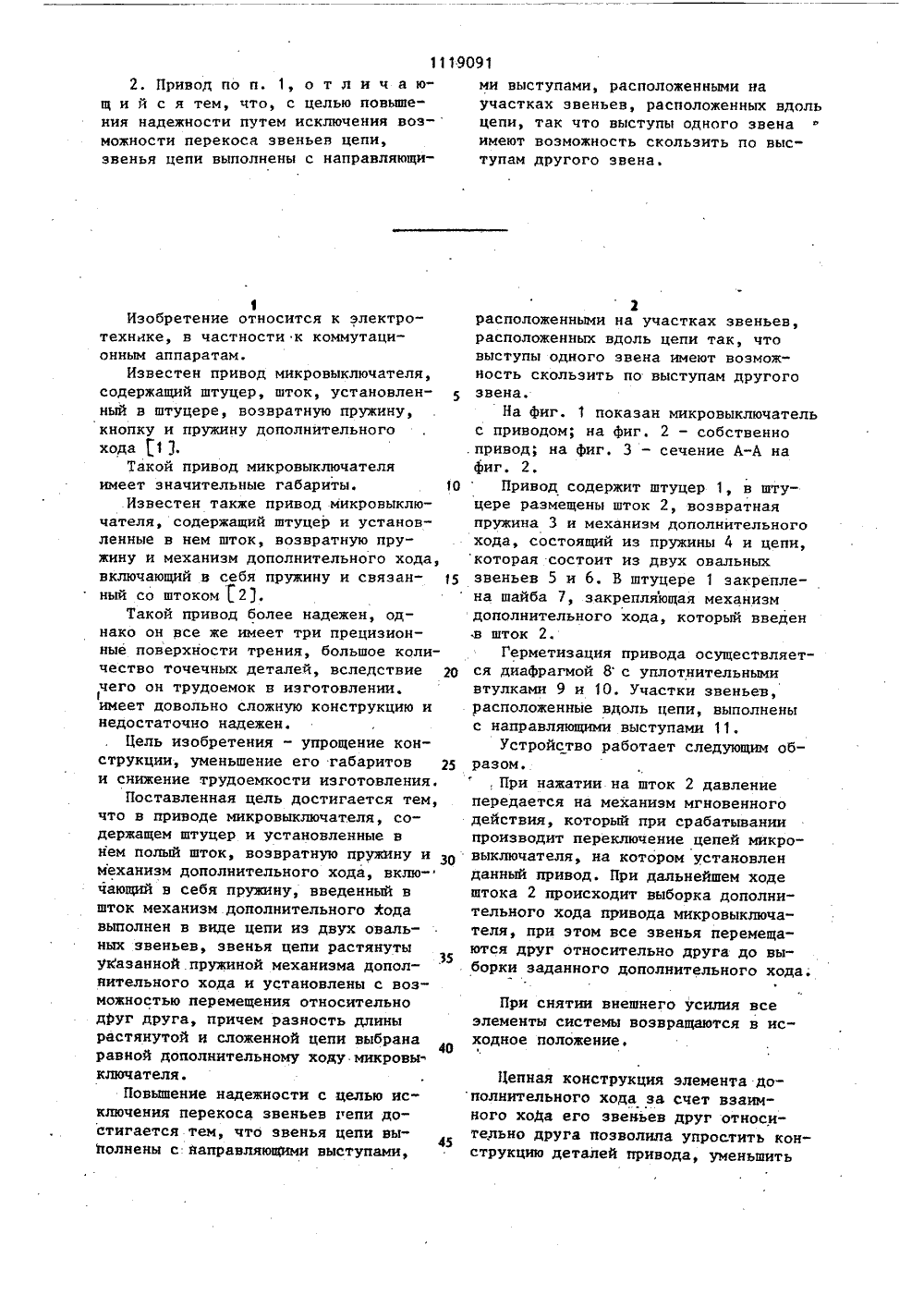

СООЭ СОВЕТСНИХСййГНЛИЧБСНИИРЕСПУБЛИК О 1 Н 1 З/2 32Я ОПИСАНИЕ ИЗОБРЕТЕИ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЭОБРЕТЕНИЙ И 0 ТНРЫТИЙ(56) 1Авторское свидетельство СССРВ 506235, кл. Н 01 Н 13/20, 1974.2, Авторское свидетельство СССРФ 274177, кл. Н 01 Н 13/22, 1965.(54) (57) 1. ПРИВОД МИКРОВЫКЛЮЧАТЕЛЯ,содержащий штуцер и установленные внем полый шток, возвратную пружинуи механизм дополнительного хода,включающий в себя пружину, о т л ич а ю щ и й с я тем, что, с цельюупрощения конструкции, уменьшения габаритов и снижения трудоемкости изготовления, механизм дополнительногохода выполнен в виде цепи из двуховальных звеньев звенья цепи растянуты указанной пружиной механизмадополнительного хода и установленыс возможностью перемещения относительно друг друга, причем разностьдлины растянутой и сложенной цепивыбрана равной дополнительному ходумикровыключателя.1119091 2. Привод по и. 1, о т л и ч а ющ и й с я тем, что, с целью повьппения надежности путем исключения возможности перекоса звеньев цепи, звенья цепи выполнены с направляющи 1Изобретение относится к электротехнике, в частности к коммутационным аппаратам.Известен привод микровыключателя, содержащий штуцер, шток, установленный в штуцере, возвратную пружину, кнопку и пружину дополнительного хода 1 3Такой привод микровыключателя имеет значительные габариты. 10Известен также привод микровыключателя, содержащий штуцер и установленные в нем шток, возвратную пружину и механизм дополнительного хода, включающий в себя пружину и связан ный со штоком. 2.Такой привод более надежен, однако он все же имеет три прецизионные поверхности трения, большое количество точечных деталей, вследствие 20 чего он трудоемок в изготовлении. имеет довольно сложную конструкцию и недостаточно надежен.Цель изобретения - упрощение конструкции, уменьшение его габаритов 25 и снижение трудоемкости изготовления,Поставленная цель достигается тем, что в приводе микровыключателя, содержащем штуцер и установленные в нем полый шток, возвратную пружину и З 0 механизм дополнительного хода, включающий в себя пружину, введенный в шток механизм дополнительного йода выполнен в виде цепи из двух овальных звеньев, звенья цепи растянуты уЫазанной.пружиной механизма допол,35 нительного хода и установлены с возможностью перемещения относительно друг друга, причем разность длины растянутой и сложенной цепи выбрана40 равной дополнительному ходу микровы. ключателя.Повьппение надежности с целью исключения перекоса звеньев гепи достигается тем, что звенья цепи вы 45 полнены с яаправляющмми выступами,ми выступами, расположенными на участках звеньев, расположенных вдоль цепи, так что выступы одного звена ф имеют возможность скользить по выступам другого звена,1расположенными на участках звеньев,расположенных вдоль цепи так, чтовыступы одного звена имеют возможность скользить по выступам другогозвена,На фиг. 1 показан микровыключательс приводом; на фиг. 2 - собственнопривод; на фиг. 3 - сечение А-А нафиг. 2.Привод содержит штуцер 1, в штуцере размещены шток 2, возвратнаяпружина 3 и механизм дополнительногохода, состоящий из пружины ч и цепи,которая состоит из двух овальныхзвеньев 5 и 6. В штуцере 1 закреплена шайба 7, закрепляющая механизмдополнительного хода, который введенв шток 2.Герметизация привода осуществляется диафрагмой 8 с уплотнительнымивтулками 9 и 10. Участки звеньев,расположенные вдоль цепи, выполненыс направляющими выступами 11.Устройство работает следующим образом,, При нажатии на шток 2 давлениепередается на механизм мгновенногодействия, который при срабатываниипроизводит переключение цепей микровыключателя, на котором установленданный привод. При дальнейшем ходештока 2 происходит выборка дополнительного хода привода микровыключателя, при этом все звенья перемещаются друг относительно друга до выборки заданного дополнительного хода,При снятии внешнего усилия все элементы системы возвращаются в исходное положение. Цепная конструкция элемента дополнительного хода за счет взаимного хоДа его звеньев друг относительно друга позволила упростить конструкцию деталей привода, уменьшить1 М 19091 Н. Кузнецо орректор В, Синиц Тираж 682ИПИ Государственного делам изобретенийМосква, М;35, Рауш акаэ 74 б 44 Подписикомитета ССГРи открытийкая наб., д. 4(5 1 ЗОЭ 5 П.",Патент", г. Ужгород, ул. Проектн и высоту и диаметр штока за счет исключения в штоке одной внутренней полости для стержневого элемента илипружины механизма дополнительногохода.в известных приводах микровыключателей, позволила уменьшить доминимума количество поверхностей.трения, определяющих ресурс изделия.В данной конструкции имеется однатакая поверхность трения, в известСоставит актор А. Долинич Техред Сных приводных механизмах две, три иболее.Цепная конструкция механизма дополнительного хода эа счет упрощенияформы деталей позволила исключитьпри изготовлении приводного механизма такие трудоемкие механические обработки, как чистовое токарное точение и шлифовку поверхностей тре ния штуцера, штока, стержня и втулок.
