Гумеров

Номер патента: 1308666

Опубликовано: 07.05.1987

Авторы: Валеев, Гумеров, Кумылганов, Майский

МПК: E01C 5/14

Метки: дорожное, покрытие, сборно-разборное

...покрытияпосредством гусеничного транспортного средства, 15Сборно-разборное дорожное покрытие включает щиты 1, соединенныепосредством замковых приспособлений2, каждое из которых состоит из проушины 3 и запорного элемента 4, причем 20проушина 3 выполнена с горизонтальной полкой 5, а запорный элемент 4 -с отверстием 6, щиты снабжены скобами 7.Для работы на сборно-разборномдорожном покрытии экскватора 8 необходима секция, состоящая из нескольких щитовВ начале работы экскаватор 8 располагается, например,на первоми втором щитах. Затем он перемещается и располагается на последующих щитах,приэтом он захватывает ковшом 9 скобу 7 иставит щит в вертикальное положение,элементы замковогоприспособления поворачиваются относительно друг друга 4и...

Номер патента: 1285259

Опубликовано: 23.01.1987

Авторы: Галеев, Гумеров, Мавлютов, Самматов, Хасанов

МПК: F16L 55/18

Метки: перекрытия, трубопровода

...среды. Кольцевое уплотнение 7 по контуру каркаса выполнено с частичным надрезом 21. Это дает возможность при приложении к нему с противоположной от надреза стороны соответствующего усилия за счет натяжения тросов 22 отделить часть уплотнения, освободив перекрывающий элемент от силового сопряжения со стенкой трубопровода. Ступица 9 перекрывающего элемента 1, размещенного 5 1 О 15 20 25 30 35 40 45 50 55 в трубопроводе со стороны перекачки первым, выполнена из двух планок 23, между которыми установлено уравнительное звено, состоящее из оси 24 и поворотной пластины с отверстиями 25, в которые пропущен канат-фиксатор 26, связывающий пластину с диаметрально противоположными стенками трубопровода с помощью закрепленных на трубопроводе замков....

Номер патента: 1282256

Опубликовано: 07.01.1987

Автор: Гумеров

МПК: H02H 7/08

Метки: анормального, защиты, погружного, режима, электродвигателя

...11, фазная линия кабеля 5, конденсатор 12, проводуобкладка конденсатора 12, корпус 7.Возможный вариант измерительного фильтра представляет собой колебательный контур, настроенный на частоту генератора 10. Выделяемые сигналы на колебательном контуре детектируются и передаются на исполнительный узел 15. Величина выделяемых на фильтре сигналов зависит от сопротивлений элементов, подключенных в измерительную цепь. При отсутствии нефти в скважине сопротивление датчика 13 во много раз больше сопротивлений конденсаторов 11 и 12 и индуктивного сопротивления фазной линии кабеля 5, При наличии нефти сопротивление датчика 13 мало и по этой причине на фильтре 14 выделяется максимальный сигнал. При этом нормально замкнутый контакт исполнительного...

Номер патента: 1281583

Опубликовано: 07.01.1987

Авторы: Антошкин, Гумеров, Степанова, Уразбахтин, Шеина

МПК: C10C 3/04

Метки: вяжущего

...27620 316ЗО 33340 34250 4160 13470 32080 350Содержание воды 18 мас,й, содержание песка, глины и сульфида железа10 мас.7.,Затем реактор окисления помещаютв печь обогрева, Степень нагревареактора окисления регулируют с помощью регулятора напряжения. Воздухподают через .редуктор, с помощью которого регулируют скорость его поцачиОходящие гази, содержащие легкиефракции и воду, отводят через прием.;:ик дистиллята и холодильник, и замеряю 7 с помощью газового счетчика.Температуру в реакторе замеряют тер 1583 2мопарой и регистрируют потенциометром. Легкие фракции и воду конденсируют в холодильнике и собирают их вприемнике дистиллята. Количество по даваемого на окисление воздуха учитывают по объему выходящих газов изреактора.Условия окисления...

Номер патента: 1270888

Опубликовано: 15.11.1986

Автор: Гумеров

МПК: H03K 17/296

Метки: выключатель, переменного

...диодный мост 4, тиристор 5,диоды 6 и 7, транзистор 8, резисторы9-12, конденсатор 13 пусковую кнопку14, времязадающий блок 15 и нагрузку 16,Выключатель работает следуюшИм образом,При кратковременном нажатии пусковой кнопки 14 открывается тиристор 5.Открытый тиристор замыкает цепь нагрузки 16. Одновременно для соответствующего полупериода сетевого напряжения замыкается цепь заряда конденсатора 13, образованная последовательным соединением элементов 7, 13,9 и 6.Конденсатор 13 заряжается до напряжения, близкого к амплитудному значениюсетевого напряжения. Цепь разрядаконденсатора 13 образована элементами 10, 11 и 13, входящими в цепь управляющего электрода тиристора 5,поэтому ток разряда конденсатора13, проходя по цепи управления...

Номер патента: 1268502

Опубликовано: 07.11.1986

Авторы: Азметов, Блинов, Гумеров, Каширский, Кумылганов, Лупин, Мавлютов, Мулюков, Остсемин, Хуторной

МПК: B65H 81/06

Метки: бандажирования, трубопровода

...катушки 13 глмеется тормозной манипулятор 18. Для подачи бандажиругощего материала с катушки служит неподвижная каретка 19. Для продольного перемещения устройства имеется мотор- редуктор 20, соединенный с роликами 21Устройство работает следующим образом.На бандажируемый трубопровод 1 устанавливеют оба хомута - передний 3 и заднчй 4,. Они закрепляются средствами 2 фиксации на трубопроводе 1. На ротор 5 устанавливают силовые цилиндры 6, которые расположены симметрично относительно оси трубы,Включают цилиндры 6, которые через свои штоки 7 передвигают по разрушенномутрубопроводу калибрующее кольцо 8 на внутренней поверхности которого закреплены ролики 9. Кольцо 8, перемещаясь вдоль разрушенного трубопровода, сжимает, калибрует его и...

Номер патента: 1265820

Опубликовано: 23.10.1986

Авторы: Бровков, Гумеров, Истомин, Новиков

МПК: G08B 17/08

Метки: пиропатрона, сигнализации, состояния

...состояния пиропатрона.ф Устройство содержит источник 1 тока, источник 2 света, приемник 3 света, индикатор 4 исправности, оп тический ключ 5 с обмоткой 6 управ,ления, световодный разветвитель 7 со световодами 8 и 9, световод 10 и спираль 11 пиропатрона 12.35Устройство работает следующим образом.В режиме контроля спираль 11 пи= ропатрона 12 отключена от источника рабочего напряжения (не показано) и 40 гальванически развязана от источника 1 тока, который питает источник 2 Света.Световое излучение от источника 2 света поступает в волоконный свето 45 водный разветвитель 7. В нем световое излучение разделяется на две части, Одна часть светового излучения по световоду 9 поступает на вход приемника 3. Фототок приемника 3 протекает...

Номер патента: 1265569

Опубликовано: 23.10.1986

Авторы: Беляков, Володин, Гумеров, Литвинчук, Мулюков

МПК: G01N 27/22

Метки: влажности, жидких, сред

...с измерителей диэлектрической проницаемости 6, плотности 7, сжимаемости 8 сравни.ваются с сигналами, снятыми при гра.дуировке . устройства и находящимися в памяти функционального усилителя, По результатам сравнения в Функцио- дО нальном усилителе 9 вводятся необхо димые корректирующие воздействия. Откорректированный выходной сигнал поступает на регистратор 10.П р и м е р. Для испытаний собира- З ют лабораторный макет устройства для измерения влажности жидких сред. В качестве исследуемой среды используется трансформаторное масло с плотностью 0,895 г/см , которое разбавля 1 О5ют керосином с плотностью 0,825 г/см.Пробы с заданной влажностью изго"тавливают в соответствии с методическими указаниями по приготовлению и аттестации .образцовых...

Номер патента: 1255746

Опубликовано: 07.09.1986

Авторы: Вагапов, Гумеров, Ишмурзин, Султанов, Тукаев

МПК: F04B 47/02

Метки: насосная, скважинная, штанговая

...насосным установкам, и может быть использовано в нефтедобыче при откачке из скважин пластовых жидкостей, содержащих свободный газ.Цель изобретения - повышение коэффициента наполнения цилиндра насоса путем отвода выделяющегося в рабочей камере цилиндра свободного газа в затруби ое пространство скважины. На чертеже схематично представлен общий вид скважинной штанговой насосной установки, продольный разрез. Скважинная штанговая насосная установка содержит сообщенный с колонной 1 насосных труб штанговый насос 2, в корпусе 3 которого установлен цилиндр 4 с размещенным в нем плунжером 5, имеющий под крайним верхним положением плунжера сквозные каналы 6. Штанговый насос 2 дополнительно снабжен установленным концентрично корпусу 3 насоса...

Номер патента: 1250569

Опубликовано: 15.08.1986

Авторы: Гафнер, Гумеров, Зезин, Кабанов, Паписов, Петрунина, Походенко, Топчиев, Шмидт

МПК: C09K 3/22

Метки: выдувания, предотвращения, пылеобразования, сыпучих, увлажнения

...8,1 5,4 99 3,3 О,1 0,5 99,5 2,3 25 5,8 13 99,5 0,5 3,0 50,0 50,0 10,1 3,0 30,0 70,0 9,2 4,4 10 Составитель В. ВагановРедактор Л.Авраменко Техред Н,Бонкало Корректор В. Бутяга Заказ 4375/20 Тираж Ь 44ВНИИПИ Государственного комитета СССРпо делам изобретечий и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Подписное Производственнс-полиграфическое предприятие, г. Ужгород, ул, Проектная,Ф Изобретение отцосится к способам предотвращения пыпеобразонация, вь- дувания и увлажнения сыпучих матери алов и может быть использовано при транспортировке в открытых железнодорожных вагонах кокса, угля, руды и других сыпучих материалов, а также при хранении их на открытых складах.Цель изобретения - повышение прочностных характеристик...

Номер патента: 1247615

Опубликовано: 30.07.1986

Авторы: Азметова, Гумеров, Самматов, Хасанов, Шорин

МПК: F16L 41/04

Метки: вырезки, действующем, окна, трубопроводе

...плоская задвижка (шибер)18. В подшипнике, установленном в корпусе верхней камеры 2, размещен вал19, несущий барабан 20 привода рабочей подачи фрезы 10. Наружный конецвала 19 жестко связан с приводнымколесом 21. Соосно с валом 19 с противоложной стороны в корпусе камеры2 установлен вал 22, несущий второй 47615 2барабан 23. Вал 22 кинематически связан с мотором-насосом, создающим противомомент вращению барабана 23 отнатяжения гибкого троса 24, закреп ленного одним концом к корпусу тележки 8. При небольших диаметрах трубопровода вместо мотора-насоса можетбыть применен механический противо 1момент, состоящий из наружного бара бана 25, связанного посредством гибкого элемента 26 с противовесом 27,Привод 9 фрезы 10 закреплен на тележке 8 и...

Номер патента: 1238832

Опубликовано: 23.06.1986

Авторы: Гуменная, Гумеров, Зарипов, Малышев, Мальцев, Молодцов, Николаев, Руденко, Самоховец, Черепанов

МПК: B21D 26/08, B21D 28/28

Метки: изделиях, одновременной, отверстий, полых, пробивки

...СССРпо делам изобретений и открытий13035, Москва, Ж, Раушская наб., д. 4/5 Подписное. Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к оборудованию для обработки давлением полых изделий типа трубопроводов или сосудов с открытым торцом и может быть использовано для одновременной пробивки двух отверстий в стенках изделия.Цель изобретения - упрощение условий обслуживания.На чертеже показано предлагаемое устройство, общий вид,Устройство содержит корпус, состоящий из ствола 1 и двух С-образных кронштейнов 2, связанных между собой. В стволе вдоль его оси установлены два пуансона 3, соединенные между собой срезающимся штифтом 4. На концах пуансонов 3 установлены съемные рабочие вставки 5....

Номер патента: 1222477

Опубликовано: 07.04.1986

Авторы: Гиндин, Гумеров, Зайцев

МПК: B23P 6/04

Метки: деталях, предотвращения, роста, трещин

...изобретения является расширение технологических возможностей способа путем обеспеченияпредотвращения роста трещин, расположенных в недоступных для проведения ремонтных работ .местах.На фиг. 1 изображена ремонтируемая деталь с одной накладкой; нафиг. 2 - то же, с двумя накладками.Способ осуществляют следующимобразом.Предварительно определяют размеры трещины детали и ширину недоступ -ной для проведения ремонтных работзоны, после чего изготавливают металлическую накладку, например изматериала детали толщиной, составляющей 0,5-2,0 толщины ремонтируемой детали, и размерами в плане,превышающими длину трещины. Ремонтируемую деталь разгружают, послечего в ближайшей к трещине доступной зоне детали со стороны действующей на...

Номер патента: 1219632

Опубликовано: 23.03.1986

Авторы: Абзалов, Гумеров, Исхаков, Чегодаев

МПК: C09K 3/10, F16L 55/103

Метки: герметизирующих, композиция, тампонов, трубопроводах

...б 44 Подписн И иал ППП "Патент город, ул. Проектная Изобретение относится к трубопроводному транспорту и предназначено для создания герметизирующих тампонов в магистральных нефтепродуктопроводах при аварийно- восстановительных профилактических и плановых ремонтах.Цель изобретения - повышение герметизирующих свойств.П р и м е р . В специальном реакторе смесь дизельной фракции с содержанием 15-257 н -парафинов, воды и мочевины разогревают до растворения последней. Можно вводить затравку - микрокристаллический комплекс карбамида с н -парафинами - для инициирования кристаллизации. Дожидаются начала комплексообраэования и устанавливают температуру, при которой реакционная эмульсия становится однородной, но подвижной массой, не изменяющейся...

Номер патента: 1183616

Опубликовано: 07.10.1985

Авторы: Бондаренко, Валеев, Гумеров, Майский, Сатаева

МПК: E02F 3/40

Метки: ковш, экскаватора

Номер патента: 1173124

Опубликовано: 15.08.1985

Авторы: Азметов, Ахатов, Аюпова, Валеев, Гумеров, Конев, Мавлютов

МПК: F16L 55/18

Метки: болотах, проведения, проложенных, работ, ремонтных, трубопроводах

...состоит из корпуса, выполненного из двойной оболочки 1, снабженной прицепными приспособлениями 2 для подвески на стрелеподьемно-транс портной машины. 20Полость оболочки после установки устройства на трубопроводе 3 заполняется рабочей средой.Каждая торцовая стенка 4 корпуса выполнена с вертикальным разъемом 5, 25 переходящим в нижней части в "окно" 6 с кольцевым надувным приливом 7 для герметизации сопряжений корпуса с трубопроводом. Вертикальный разъем 5 также выполнен с надувными приливами.Для защиты оболочки 1 от повреждений она выполнена с огнезащитным покрытием (например, металлическим), состоящим из снабженных скобами 8 секционных элементов 9, соединенных между собой со стороны оболочки 1 посредством шарниров 10, а с...

Номер патента: 1164500

Опубликовано: 30.06.1985

Авторы: Азметов, Гумеров, Ихсанов, Мавлютов, Осипчук, Садртдинов, Шемагонова

МПК: F16L 55/18

Метки: замены, трубопровода, участка

...муфтами 5, снабженными центраторами 6. Приводы муфт выполнены в виде гидроцилиндров 7. Вал 1 крепится на трубопроводе 8 посредством кронштейнов 9, которые в нижней части имеют две опорные балки 10, на одной иэ которых закреплены гидроцилиндры 11, штоки 12 которых связаны с валом 1.К шарнирам 2 хомутов 3 закреплены захваты 13 для извлечения дефектного участка 14 трубопровода (на фиг. 1 ограничен тонкими линиями).Гидроцилиндры 7 объединены между собой делителем потока рабочей среды (не показано), обеспечивающим одинаковую подачу рабочей среды в каждый гидроцилиндр, что исключает перекос и заклинивание муфт 5 при их перемещении. Каждая иэ муфт 5 состоит из корпуса с кольцевыми. полостями, в которых размещены Т-образные...

Номер патента: 1157010

Опубликовано: 23.05.1985

Авторы: Азметов, Гумеров, Ихсанов, Мавлютов, Фахриев

МПК: B66F 7/06

Метки: подъемное, центрирующее

...9 и 10 по обе стороны от трубопровода ври втянутых штоках гидроцилиндров 17 и 18, При установ ке устройства на трубопровод 11 съемный ложементы 19 предварительно снимают. После установки устройства монтиРуют ложемеит 19 на замки 20 и 21 и обхватывают трубопровод 11 снизу. 55 Для подъема трубопровода включают электродвигатель насосной станции 3, распределителеи 4 производят подачу 010 2 масла из гидробачка 8 в гидроцилиндры 17 и 18. Под давлением масла про- исходит выдвижение штоков из цилиндров и подъем трубопровода 11. При этом происходит приподнятие рамы иходового механизма 2 совместно с трубопроводом 11.В связи с тем, что звенья 12-15шарнирного четырехзвенника выбраныразной длины, выдвижение штоков цилиндров 17 и 18 поворачивает...

Номер патента: 1147970

Опубликовано: 30.03.1985

Авторы: Азаматов, Ахатов, Гумеров, Мирзаджанзаде, Нигматулин, Черняев, Шагапов

МПК: G01N 29/00

Метки: газопаросодержания, жидкости, свободного

...в жидкости,заключающийся в том, что пробу жидкости с газом сначала изотермическисжимают, измеряют изменение объемаи давления в жидкости и по ним рассчитывают газосодержание в жидкости1 ,Однако для проведения измеренийпо известному способу требуется длительное время. 15Наиболее близким к изобретениюпо технической сущности и достигаемому результату является способ определения свободного газопаросодержания в жидкости, заключающийся в39том,что в исследуемую среду запускают импульс ударной волны, измеряютскорость распрсстранения этого импульса и по измеренной скорости определяют свободное газопаросодержание в жидкости 2 .Однако известный способ имеетнизкую точность измерения, поскольку при частоте возмущения, равнойрезонансной частоте...

Номер патента: 1142690

Опубликовано: 28.02.1985

Авторы: Азметов, Гумеров, Ихсанов, Клименко, Мавлютов

МПК: F16L 55/103

Метки: нефтью, перекрытия, трубопровода

...на участоктрубопровода .1, охлаждаемый испарителем 6 (в виде кольцевой рубашки)холодильной машины (на чертеже непоказана). Замораживание нефти дообразования отсекающей ледяной пробки производится путем охлаждениятрубопровода 1 за счет циркуляциихладагента через кольцевую рубашку,длина которой выбирается несколькобольше расчетной длины отсекающейпробки.Намороженную пробку после окончания ремонтных работ расплавляют путем закачки в трубопровод подогретойнефти,Технико-экономический эффект отиспользования изобретения заключается в сокращении простоя трубопровода и экономии хладагента. Изобретение относится к трубопро- водному транспорту легкоиспаряющейся жидкости, преимущественно нефти и нефтепродуктов, и предназначено для перекрытия...

Номер патента: 1137241

Опубликовано: 30.01.1985

Авторы: Вагапов, Гумеров, Ишмурзин

МПК: F04B 47/02, F04B 53/14

Метки: насоса, плунжер, скважинного, штангового

...насоса, содержащего стер.жень и размещенные на нем втулки,установленные на уплотнителях, рас- .положенных в кольцевых канавках, ивыполненных в виде упругих колец, иразъединитель, установленный настержне между торцами соседних втулок, кольцевые канавки образованыфасками, выполненными иа встречныхторцах втулок, а разъединитель уста 40новлен между упругими кольцами сзазором относительно втулок,На фиг.1 изображен плунжер скважинного насоса, разрез; на фиг.2 -узелна фиг,1. 4Плунжер скважинного штанговогонасоса содержит стержень.1 и размещенные на нем втулки 2, установленные на уплотнителях 3, располо" 5 10 15 20 25 30 3женных в кольцевых канавках 4, и выполненные в виде упругих колец 5, и разъединитель 6, установленный на стержне 1...

Номер патента: 1133540

Опубликовано: 07.01.1985

Авторы: Азаматов, Ахатов, Гумеров, Мирзаджанзаде, Нигматулин, Черняев, Шагапов, Шумайлов

МПК: G01N 29/00

Метки: газожидкостной, двухфазной, параметров, паро-и, смеси

...изобретения, является повышение информативности контроля за40счет одновременного определения скорости распространения волны давления,паро- и газосодержания смеси и среднего радиуса пузырьков.Эта цель достигается тем, что вустройстве для определения параметров двухфазной паро- и газожидкостной смеси, содержащем трубопровод, датчики для измерения параметров ударной волны, установленные по длине трубопровода., и задвижкудля перекрытия трубопровода, задвижка выполнена в виде установленныхперпендикулярно оси трубопровода иразделяющих его двух параллельных 55пластин с отверстиями, совпадающимис сечением трубопровода, плоской диа,фрагмы с отверстиями, расположенной 540 гмежду пластинами, и управляющегоэлектромагнита,...

Номер патента: 551920

Опубликовано: 30.10.1984

Авторы: Бакиева, Григорьева, Гулякович, Гумеров, Заломаев, Касливцева, Лебедев, Ращепкин, Румянцев, Тараканов

МПК: G01M 3/08

Метки: герметизации, трубопровода

...также способ герметизации трубопровода. путем превращенияжидкости в застывающий гель, образующийся в результате введения в трубопровод загеливающего агента 2,Такой способ герметизации приме"ним при заполнении трубопровода жид"костью, представляющей собой однуфракцию, и не может быть использовандля жидкостей, состоящих из несколь"ких фракций, например нефти,Наиболее близким по техническойсущности к предлагаемому изобретениюявляется способ герметизации трубопровода путем подачи в него пенополиуретановой композиции, образующейв трубопроводе пенопластовую пробку 3..Однако необходимость предварительного опорожнения трубопровода связана с дополнительными затратами напроведение подготовительных работ.Целью...

Номер патента: 1113534

Опубликовано: 15.09.1984

Авторы: Алейников, Гумеров, Петренко, Сторчак, Цыбулько

МПК: E21B 6/00

Метки: бурения, пород

...прн. нимающего инструмент к забою, а частота приложения виброинерционной нагрузки была больше частоты пульсаций муфты приблизительно в 5 - 1 О раз, При этом частоту пульсаций крутящего момента, передаваемого пульсирующей муфтой, можно определять экспериментально - расчетным путем. Например, вначале определяют глубину внедрения бурового инструмента при одновременном приложении к нему усилия подачи и виброннерционнойнагрузки. Для этого инструмент прижимают к поверхности забоя постоянным усилием подачи и включают виброинерционный механизм, Через несколько секунд виброинерционный механизм выключают, одновре. менно снимают усилие подачи. Инструмент отводят от поверхности забоя. По выемкамверхности забоя постоянным усилием подачи и включают...

Номер патента: 1109486

Опубликовано: 23.08.1984

Авторы: Боброва, Гумеров, Марченко

МПК: D06M 13/02

Метки: нитей, парафинирования, пряжи, состав

...21 для парафинирования пряжи и нитей, содержащий следующие компоненты, вес.ч.:Стеарат щелочноземельного мемасло минеральное 2-5 Однако физико"механические свойства пряжи и нитей, парафинярованных известным составом, недостаточно высоки. Кроме того, недостатком45 известного состава является его много компонентность.Цель изобретения - улучшение физико-механических свойств пряжи и нитей.Указанная цель достигается тем,50 что состав для парафииирования пряжи и нитей, содержащий парафин, минеральное масло и поверхностно-активное вещество, содержит в качест-.гС ве минерального масла веретенное масло, в качестве поверхностно-актив. ного вещества - препарат алкамон ОСна основе смеси метилбензолсульфонатов диэтиламинометильных производных...

Номер патента: 1100379

Опубликовано: 30.06.1984

Авторы: Бушмакина, Васильева, Гумеров, Ихсанов, Мавлютов, Морозов

МПК: E02B 15/04

Метки: воды, нефтепродуктов, нефти, поверхности, сбора

...поверхностью воды сужающейсякверху емкости, к верхней части которой подсоединен вакуум-провод, аодна из ее стенок на уровне контакта с водой снабжена окном для устаЮковки устройства для отделения нефти от воды, выполненным в виде ба- .рабана со скребком,Кроме того, с целью расширенияфункциональных возможностей устройства за счет обеспечения смыва нефти с загрязненной береговой полосы,устройство снабжено установленнымпод поплавком насосом со шлангом.При этомс целью регулирования,концентрации нефти, устройство снабжено фотоэлементом и излучателем,размещенными в боковых стенках приемной камеры. 100379 2На фиг, 1 изображено предлагаемое устройство, общий вид (вид состороны барабана); на фиг. 2 - то же, разрез.Устройство представляет...

Номер патента: 1096437

Опубликовано: 07.06.1984

Авторы: Гумеров, Кумылганов, Муров, Пряхина, Самматов, Хасанов, Шорин

МПК: F16L 1/028, F16L 3/00

Метки: подъема, траншее, трубопровода, участка

...установленны - ми в ее боковых вертикальных направ ляющих 4 ползунами 5, имеющими опорные башмаки б, и размещенными на ней подвеской трубопровода в виде опорно - го гибкого ложемента 7 и приводными механизмами перемещения полэунов и хода. Один и. ползунов 5 снабжен датчиком 8 его высотного положения, а приводы механизмов перемещения ползунов и хода совмещены в единый привод 9, который снабжен раздаточной передачей, имеющей переключатель направления силового потока и его управление, следящее за сигналом датчика ползуна.Раздаточная передача единого привода механизмов выполнена в видеЗО размещенного поперечно на несущей раме 1 полого вала 10 с расположенными по концам линейно подвижными полумуфтами 11 и 12 муфт включения соответственно...

Номер патента: 1070016

Опубликовано: 30.01.1984

Авторы: Азметов, Гаскаров, Гумеров, Мавлютов, Садыков

МПК: B29D 23/12

Метки: композиционных, намотки, оболочек

...для прохода композиционного материала полой цапфы, ось которой параллельна оси вращения обмоточного механизма.Кроме того, ось вращения обмоточного механизма смещена относительно оси оправки вверх на величину, равную половине высоты ванны.На фиг. 1 изображено устройство для намотки оболочек; на фиг. 2 - устройство,вид спереди,Устройство для намотки оболочек состоит из оправки 1 и тележки 2, на которой смонтирован привод (не показан), и раз.ьемный ротор 3 обмоточного механизма.На роторе 3 подвешена на шарнире 4 ванна 5 со связующим. Шарнир 4 представляет собой цилиндрическую полую цапфу, свободно вращающуюся в отверстии корпуса ротора 3.Ротор 3 снабжен кронштейнами 6 для уста новки на них бобин 7 с композиционным материалом,...

Номер патента: 1067285

Опубликовано: 15.01.1984

Авторы: Гумеров, Зайкин, Муров, Пряхина, Самматов, Хасанов, Шорин

МПК: F16L 1/024, F16L 3/00

Метки: подъема, ремонте, траншее, трубопровода, участка

...валы ходовых колес, и каната, концы которого запасованы на барабанах, а средняя часть проведена посредством уравнительных блоков к подставке.На фиг. 1 изображено устройство для подъема участка трубопровода в траншее при ремонте, вид сбоку; на фиг, 2 - разрез А - А на фиг. 1; на фиг. 3 - вид Б на фиг. 1.Устройство для подъема участка трубопровода в траншее при ремонте включает несущую раму 1 на ходовых колесах 2 с размещенной на ней подвеской 3 трубопровода 4 и связанные с боковыми контурами рамы 1 опорные башмаки 5 со стойками 6 в направляющих 7, имеющими приводы вертикального перемещения. Каждый из этих приводов выполнен в виде укрепленных на5 1 О 15 20 25 зо 35 4 О 45 50 несущей раме 1 соосных поперечных валов 8 с консольно...

Номер патента: 1064961

Опубликовано: 07.01.1984

Авторы: Гумеров, Исупов, Комаров, Лебедев, Лесников

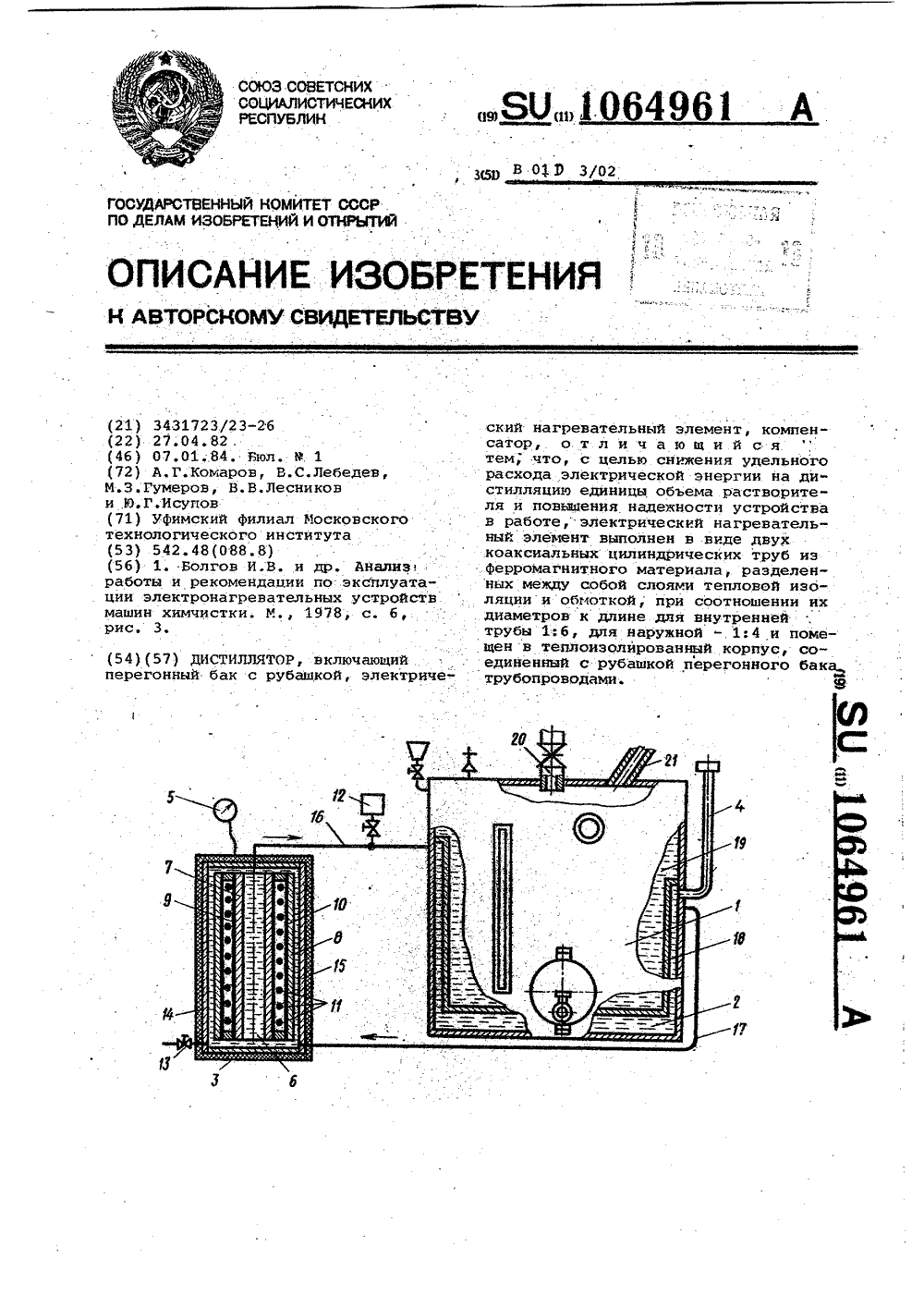

МПК: B01D 3/02

Метки: дистиллятор

...воронку 12, а слив через вентиль 13. Тепловая изоляция 14 . корпуса 15 и, труб 16 и 17 уменьшает тепловые потери через наружные поверхности. Оптимальный уровень заполнения системы теплоносителем при изменении температуры поддерживается компенсатором 4. Температура нагрева теплоносителя в электрическом нагревательном элементе 3 автоматически контролируется терморе-е гулятором 5, В перегонном баке имеется внутренняя стенка 18, с которой соприкасается загрязненный растворитель 19, поступающий в бак через патрубок 20. Пары растворителя отводятся в конденсатор по трубе 21.Дистиллятор работает следующим образом.Обмотка 11 подсоединяется к источнику питания электрическим током, который, проходя по проводу, созда-. ет переменное электромагнитное...
