Устройство сигнализации состояния пиропатрона

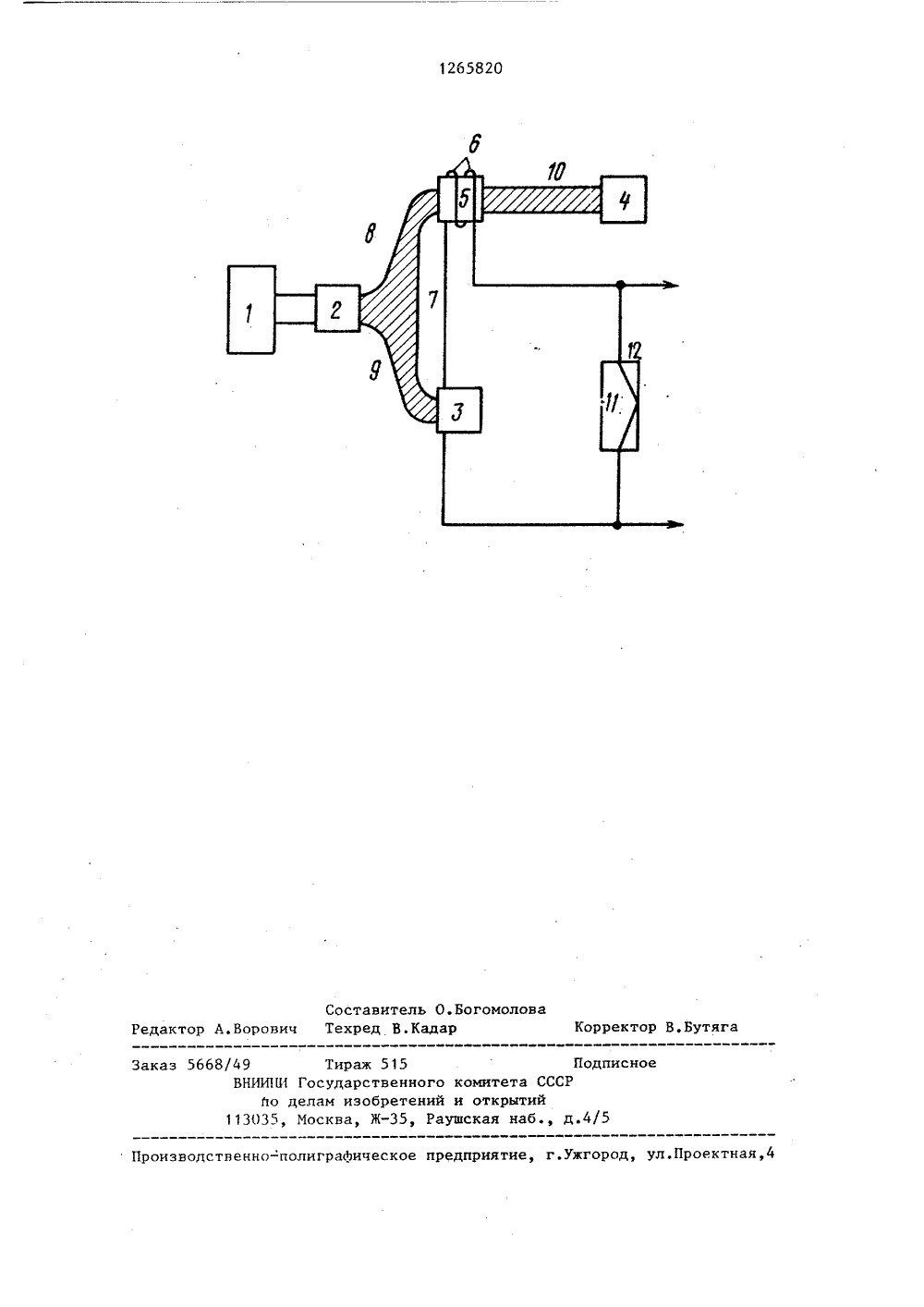

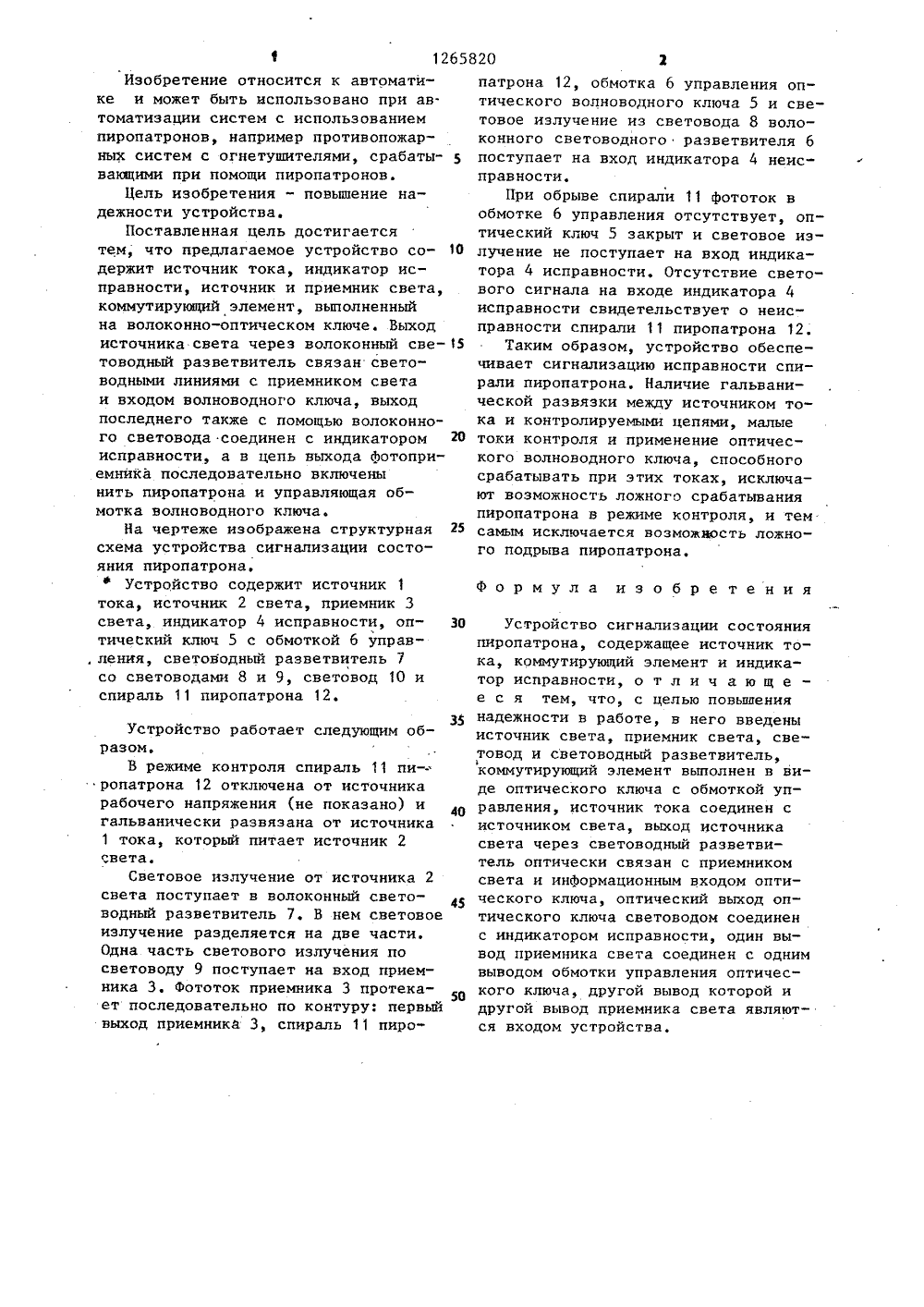

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН 4608 ПИСАНИЕ ИЗОБРЕТЕНИ н СССР1971,ССР1973. ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(57) Изобретение относится к автоматике и может быть использовано приавтоматизации систем, содержащих пиропатроны, например противопожарных.Цель изобретения - повышение надежности устройства. Для этого устройство содержит источник тока, источник и приемник света, индикатор исправности, управляемый оптиче кийключ, световодный разветвитель исветовод. В режиме контроля спиральпиропатрона отключена от источникарабочего напряжения и гальваническиразвязана от источника тока, питающего источник света, излучение которого световодным разветвителем разделяется на две части. Одна часть поступает по световоду на вход приемника света, преобразующего его вэлектрический сигнал, поступающий наспираль контролируемого пиропатронаи затем в обмотку управления ключа.При обрыве спирали ток в обмотку клю- дча не поступает, ключ закрывается и Ждругая часть излучения не поступаетна вход индикатора исправности, отсутствие сигнала которого свидетель- Сствует о неисправности пиропатрона.1 ил.Изобретение относится к автоматике и может быть использовано при автоматизации систем с использованием пиропатронов, например противопожарных систем с огнетушителями, срабаты вающими при помощи пиропатронов.Цель изобретения " повышение надежности устройства.Поставленная цель достигается тем, что предлагаемое устройство со держит источник тока, индикатор исправности, источник и приемник света, коммутирующий элемент, выполненный на волоконно-оптическом ключе. Выход источника света через волоконный све товодный разветвитель связан свето- водными линиями с приемником света и входом волноводного ключа, выход последнего также с помощью волоконного световода соединен с индикатором 20 исправности, а в цепь выхода фотоприемника последовательно включены нить пиропатрона и управляющая обмотка волноводного ключа.На чертеже изображена структурная 25 схема устройства сигнализации состояния пиропатрона.ф Устройство содержит источник 1 тока, источник 2 света, приемник 3 света, индикатор 4 исправности, оп тический ключ 5 с обмоткой 6 управ,ления, световодный разветвитель 7 со световодами 8 и 9, световод 10 и спираль 11 пиропатрона 12.35Устройство работает следующим образом.В режиме контроля спираль 11 пи= ропатрона 12 отключена от источника рабочего напряжения (не показано) и 40 гальванически развязана от источника 1 тока, который питает источник 2 Света.Световое излучение от источника 2 света поступает в волоконный свето 45 водный разветвитель 7. В нем световое излучение разделяется на две части, Одна часть светового излучения по световоду 9 поступает на вход приемника 3. Фототок приемника 3 протекает последовательно по контуру: первый выход приемника 3, спираль 11 пиропатрона 12, обмотка 6 управления оптического волноводного ключа 5 и световое излучение из световода 8 волоконного световодного разветвителя 6 поступает на вход индикатора 4 неисправности,При обрыве спирали 11 фототок в обмотке 6 управления отсутствует, оптический ключ 5 закрыт и световое излучение не поступает на вход индикатора 4 исправности, Отсутствие светового сигнала на входе индикатора 4 исправности свидетельствует о неисправности спирали 11 пиропатрона 12Таким образом, устройство обеспечивает сигнализацию исправности спирали пиропатрона. Наличие гальванической развязки между источником тока и контролируемыми цепями, малые токи контроля и применение оптического волноводного ключа, способного срабатывать при этих токах, исключают возможность ложного срабатывания пиропатрона в режиме контроля, и тем. самым исключается возможность ложного подрыва пиропатрона.Формула изобретенияУстройство сигнализации состоянияпиропатрона, содержащее источник тока, коммутирующий элемент и индикатор исправности, о т л и ч а ю щ ее с я тем, что, с целью повышениянадежности в работе, в него введеныисточник света, приемник света, световод и световодный разветвитель,коммутирующий элемент выполнен в виде оптического ключа с обмоткой управления, источник тока соединен систочником света, выход источникасвета через световодный разветвитель оптически связан с приемникомсвета и информационным входом оптического ключа, оптический выход оптического ключа световодом соединенс индикатором исправности, один вывод приемника света соединен с однимвыводом обмотки управления оптического ключа, другой вывод которой идругой вывод приемника света являются входом устройства,1265820Составитель О,Богомолова Редактор А.Ворович Техред В.Кадар Корректор В,Бутяга Заказ 5668/49 Тираж 515 Подписное ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д.4/5 Производственно-полиграфическое предприятие, г.ужгород, ул,Проектная,4
