Гринявичюс

Номер патента: 1393327

Опубликовано: 07.05.1988

Авторы: Гринявичюс, Путна, Радавичюс, Юшкявичюс

МПК: A01B 43/00

Метки: камнеуборочная

...скребками 15, расположенными подострым углом Ы относительно продольной оси симметрии цепей 13. Смежныескребки 15, расположенные рядом сгладкими стержнями 8 соединены прутками 16, опирающимися на стержне 8Машина действует следующим образом,При движении лемех 5 поднимаетвверх слой почвы с камнями и образует разрыхленный вал. При включениипривода 10 в движение приводится камнеэачерпывающий транспортер 6. Придвижении цепей 13 скребки 15, установленные под острым углом м относительно оси симметрии цепей 13 постепенно внедряются в разрыхленный вали прочесывают его выбирая камни.Под действием скребков 15 камни и3327 2часть почвы поступают на днище 4,Прутки 16 начинают скользить по поверхности гладких стержней 8, выгружая механизм 7...

Номер патента: 1142013

Опубликовано: 28.02.1985

Авторы: Гринявичене, Гринявичюс, Тамашаускас

МПК: A01B 43/00

Метки: камнеуборочная

...цель достигается тем, что в камнеуборочной машине, содержащей раму, на которой последовательно закреплены опорный каток и корчующие зубья, в средней части рамы закреплена У-образная балка, вершина которой направлена в сторону, противоположную движению машины, причем в передней части балки закреплен 25 нож, в задней - устройство для формирования вала камней, при этом корчующие зубья закреплены на балке, а их режущая кромка расположена ниже режущей .кромки ножа,На фиг. 1 изображена предлагаемая ма- З 0 шина; вид сверху; на фиг. 2 - то же, разрез А - А на фиг. 1.Машина содержит раму 1 с балкой 2, зубья 3, прикрепленные к передней части балки 2. В передней части балки 2 над зубь 35ями 3 установлен нож 4, а к заднеи час. ти...

Номер патента: 1130185

Опубликовано: 23.12.1984

Авторы: Баужа, Гринявичюс, Радавичюс, Стирка, Юшкявичюс

МПК: A01B 43/00

Метки: камней, удаления

...участка на неубранный.Технологический процесс удалениякрупных и средних камней осуществляется следующим образом.Поверхностные камни 1 с убираемо. го участка 2 перемещаются на неубран.ный участок 3 ксрчевателем"собирателем 4. После перемещения на неубранный участок 3 поверхностных камнейс убираемого участка на нем осуществляется извлечение скрытых в почвекамней 5 камнеизвлекающей машиной б.Применение камнеизвлекающей машиныпозволяет избежать отрывки подкор"чевых ям, так как корчевание скрытых1камней 5 осуществляется сплошным ихучастке, не требует дополнительныхпогрузок и перевозок камней на полигоны взрывания, позволяет одновременно осуществлять камнеуборочныеработы на соседних участках без вывода иэ них машин с целью...

Номер патента: 1085532

Опубликовано: 15.04.1984

Автор: Гринявичюс

МПК: A01B 43/00

Метки: камнеуборочная

...предохранительное устройство и опорные колеса 12. 20Однако в известном устройстве происходит забивание зубьев дерниной и растительными остатками, что снижает производительность труда и увеличивает энергозатраты.Цель изобретения - повышение произ 25водительности труда за счет уменьшенияэнергозатрат.Поставленная цель достигается тем, чтов камнеуборочной машине на каждом четном рабочем органе при помощи горизон- З 0тального кронштейна установлен дополнительный рабочий орган, причем все они смещены относительно основных назад по ходудвижения машины, а кронштейн расположен выше нижней части последних,При этом Расстояние между нижней 35частью основного рабочего органа и горизонтальным кронштейном относится к расстоянию между основными...

Номер патента: 1047434

Опубликовано: 15.10.1983

Автор: Гринявичюс

МПК: A01G 23/06

Метки: корчеватель

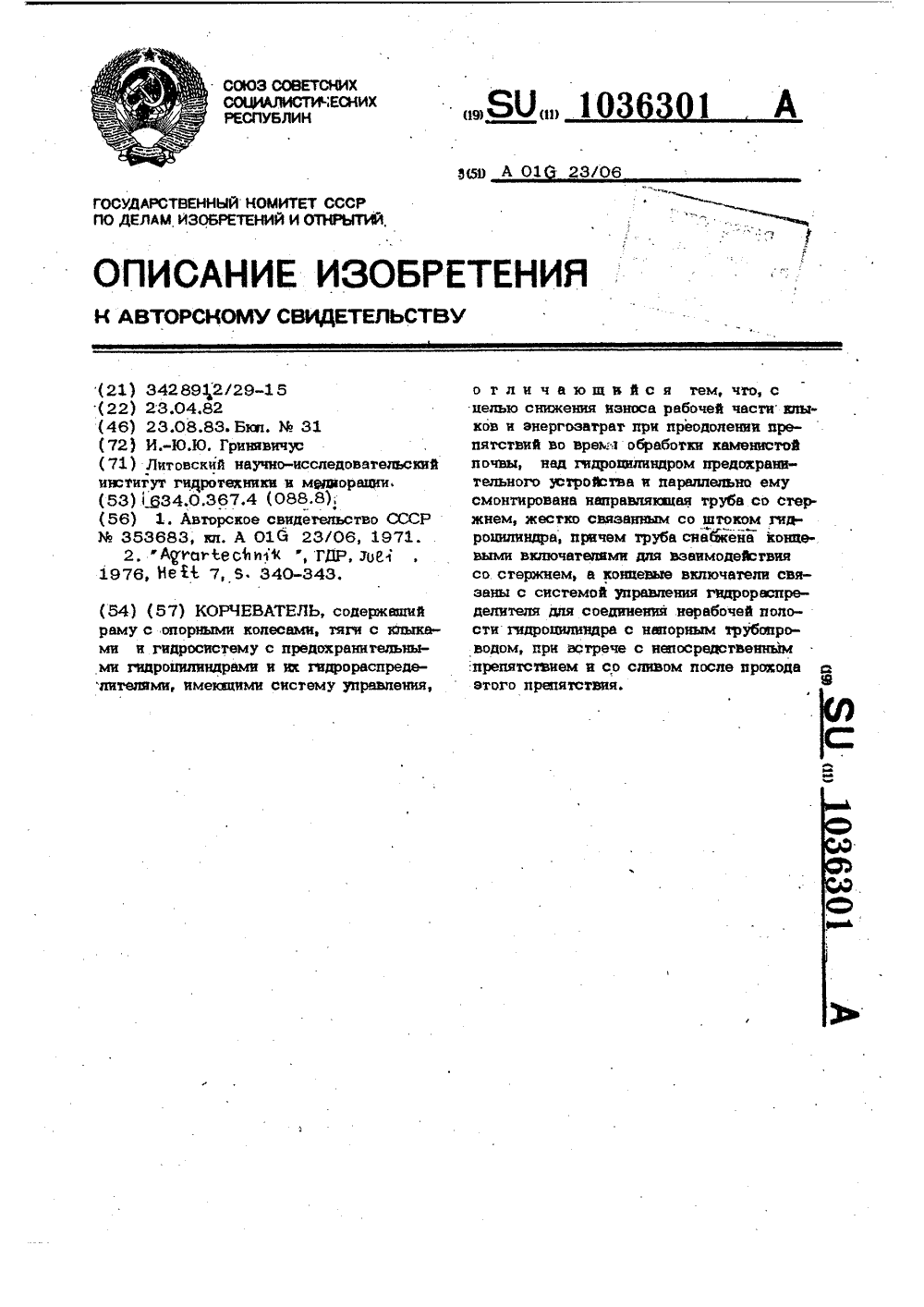

...катки Г 2.Недостатком этого корчевателя является сложность освобожцения рабочих зубьев от забивания и малая площадь опоры.Цель изобретения - уменьшение забивания зубьев и увеличение плошаци опоры.Указанная цель постигается тем, что вкорчевателе опорный каток имеет длинуне менее ширпщ захвата . зубьев и снабжен сегментами, размещенными по его р 5окружцрстипричем каждая из этих окружностей расположена в плоскости одного иэ зубьев, при этом плина цуги сегмента относится к плине цуги промежуткамежду сегментами как 4:1,30Кроме того, на наружной цилинцрической поверхности барабана напротив.промежутков между сегментами на равномрасстоянии одного от другого установленыребра, полости которых перпендикулярныплоскостям сегментов, а...

Номер патента: 1036301

Опубликовано: 23.08.1983

Автор: Гринявичюс

МПК: A01G 23/06

Метки: корчеватель

...ему смонтирована направ 3,ляюшая труба со стержнем, жестко связан 1ным со штоком гидроцилиндра, причемтруба снабжена концевым выключателемдля взаимодействия со стержнем, в кон-,цевые выключатели связаны с системойуправления гидрорвспределителя для соединения нерабочей полости гидроцилиндра с напорным трубопроводом; при встрече с непосредственным препятствием и соаЛивом после этого препятствия.На фиг, 1 изображен корчевателт вид сбоку; на фиг. 2 - силовой гидроцилиндр с направляющей трубой,. со стержнем и концевыми выключателями; нв фиг. 3 - разрез А-А нв фиг. 2; нв фиг, 4 - электрическая принципиальная схема; на фиг, 5 - положение системы управле ния перед встречей корчевателя с препят ствием; на фиг, 6 - то же, во время встречи с...

Номер патента: 1029902

Опубликовано: 23.07.1983

Автор: Гринявичюс

МПК: A01G 23/06

Метки: вибрационный, корчеватель-глубокорыхлитель

...механизм его, находящийся в земле,ведет к снижению надежности агрегата,Целью изобретения является повышениенадежности агрегата путем упрощения егоконструкции и снижения вибрации.Поставленная цель достигается тем, чтокаждый зуб выполнен в виде шарнирногодвухзвенника, одно звено которого закреплено на раме, а другое соединено с тягойвибропривода, причем вибропривод выполнен в виде гидровибраторов.На фиг. 1 изображен предлагаемый вибрационный корчеватель-глубокорыхлитель,вид сбоку; на фиг. 2 - то же, вид сверху;на фиг. 3 - разрез А А на фиг. 1; нафиг. 4 - разрез Б-Б на фиг. 1. Вибрационный корчеватель-глубокорыхлитель содержит раму 1, зубья, состоящие из монтажных 2 и режущих 3 звеньев. Монтажные звенья 2 установлены на раме 1 при...

Номер патента: 1020015

Опубликовано: 30.05.1983

Автор: Гринявичюс

МПК: A01B 43/00

Метки: извлечения, камней, почвы

...для извлечения камней 12,Однако при извлечении камней этимустройством сносится дерновый покровпочвы, на поверхность выворачивается неплодородный слой почвы; устройство малопроизводительно и энергоемко,Цель изобретения - снижение энергозатрат при извлечении камней из почвы.Поставленная цель достигается тем, что25 в переднеи части шасси смонтирована рама, на которой по ширине захвата корчующих зубьев и параллельно друг другу размещены стойки, на одной из которых расположено передающее устройство преобразователя, на другой - приемное, Зо электрически связанное через усилитель и индикатор с механизмом подъема рамы корчующих зубьев.На фиг. 1 изображено устройство для извлечения камней из почвы, общий вид;дц на фиг. 2 - вид А на фиг. 1; на...

Номер патента: 979918

Опубликовано: 07.12.1982

Автор: Гринявичюс

МПК: G01L 5/16

Метки: грунтов, резанию, сопротивления

...колесах 2 с жестко прикрепленным к ней прицепным узлом 3. К раме 1 при помощи упругих элементов 4 через болты 5 прикреплена балка б с держателями 7, в которых установлены камнеизвлекающие элементы 8. По краям балки расположены вертикальные стойки 9, которые опираются на верхние упругие элементы 10. Нижняя часть балки б опирается на нижние упругие элементы 11, а концы балки - на упругие элементы 12. Все упругие элементы прикреплены к раме 1. На упругих элементах 4, 10, 11 и 12 закреплены соответственно тензодат 1 3 О 1 6 7 и ВВначале проводят балансировку электрических мостовых схем всех четырех групп тензодатчиков. Сменные камнеизвлекающие элементы 8 вставляются на нужную глубину для извлечения камней и под действием силы Т устройство...

Номер патента: 954854

Опубликовано: 30.08.1982

Авторы: Алякнене, Гринявичюс, Друсейкене-Ружевичене, Марчюленис, Пошкайте

МПК: G01N 3/32

Метки: испытания, усталость

...преобразователя. Для формирования управляющего воздействия в зависимости от величины сигнала рассогласования служитдискриминатор 13 сигнала рассогласования, выход которого подключен к управляющим входам реверсивного двигателя 9 и к обмотке 14 управляемойэлектромуфты 15, которая сочлененачерез карданный вал 16 с электродвигателем 9, к управляющему входу которого подключен также через нуль-орган 17 выход блока 12 сравнения.Машина работает следующим образом,Момент вращения привода 8 передается кривошипно-шатунному механизму7, который вращательное движение преобразует в возвратно-поступательноедвижение цилиндра 5, поршня 6 исвязанного с ним захвата 4. Параметры возвратно-поступательноГо движения зависят от величин...

Номер патента: 783754

Опубликовано: 30.11.1980

Авторы: Гринявичюс, Иокубаускас

МПК: G05B 19/18

Метки: программного

...из делителя 26частоты задатчика 27 частоты и дополнительного переключателя 28.Устройство работает следующимобразом.Нахатием кнопки 4 возводится триггер 3. Вслед за этим первый тактовыйимпульс непосредственно от задатчика27 или через делитель 26 и переключатель возвращает в исходное состояние триггер, который воздействуетна вход коммутатора 12 и на его выходе появляется управляющее напряжение. В этот же момент триггером 3приводится в единичное состояниетриггер 5, открывающий элемент И 2,Счетчики распределителей 7 начинаютсчитать импульсы, начиная с второгоимпульса и до окончания заданнойпрограммы работы устройства,Напряжение с выхода коммутатора12 через элементы 11 и переключатели .10 попадает на входы элементов И9. Вследствие этого...

Номер патента: 652533

Опубликовано: 15.03.1979

Авторы: Гринявичюс, Иокубаускас, Кряучюнас

МПК: G05B 19/18

Метки: программного

...фти устройстм и длины интермда времени.Устройство работает следующим образом,Генератор импульсов 1 непрерывновыдает импульсы с периодом, равным выб-фрайной единице времени, Нажатием кнопки запуска 4 взводится первый триггер3, а первый тактовый импульс, появляю- щийся после нажатия кнопки запуска, возвращает его в исходное состояние. В результате первый триггер 3 действует навход коммутатора 12 и на его выходепоявляется управляющее напряжение, 3тот жемомент первым триггером 3 приводится в единичное состояние триггер5, бткрьтмюший второй элемент И 2,Счетчики импульсов распределителей 7начинают считать импульсы, начиная совторого импульса и цо окончания заданнойпрограммы работы устройстм,Напряжение с выхода коммутатора 12через...

Номер патента: 474467

Опубликовано: 25.06.1975

Авторы: Бредялис, Гринявичюс, Жидонис, Рузгус, Станевичюс

МПК: B65B 9/08

Метки: автомат, запечатывания, наполнения, пакетов, продуктом, термосклеивающегося

...осуществляется при помощи пальца, закрепленного в ползуне 23. Взаимодействие балансира 14 со своим толкателем аналогично, а передача от основ ного вала 24 передается на дополнительныйвал 25 цепной передачей 26. Замыкание и размыкание губок захватов осуществляется тягамц 27 и 28, которые управляются кулачками.Для умецьшсция нагрузки пуансона, действующей ца коцсольно закрепленные губки 10, 11, автомат снабжен направляющей 29, которая может совершать качательцое движение относительно оси 30 и возвращаться в цсходцос положение пружиной 31. В цаправ. ляюгцсй расположен подпружиненный пружинами 32 и 33 подпятник 84, на который упираются сомкнутые губки 10 и 11 во время воздействия на них нагрузки пуансона б, Для уменьшения силы удара...
