Горлин

Номер патента: 440016

Опубликовано: 15.05.1976

Авторы: Берлин, Горлин, Перельмутр, Тракслер

МПК: A61M 17/00

Метки: анестетиков, испаритель

...выходным штуцером 13.Испарительная камера представляет собойпрямоточный симметричный кольцевой канал 15 14, оснащенный швеллерообразными вкладышами 15 из пористого листового металла, например титана или нержавеющей стали. Вкладыши 15 установлены параллельно оси испарительной камеры и одним концом погружены 20 в жидкий анестетик. В испарительной камереимеется термометр 16 и два ряда отверстий, причем верхний из рядов сообщается с прорезями золотника 7. С наружной стороны ис.парптельной камеры находится рубашка 17 25 с термостабилпзирующей жидкостью.Испаритель анестетиков работает следующим образом.В соответствии с требуемой концентрациейапестетика конус 9 устанавливают в положе ние, обеспечивающее необходимое соотношение объемных...

Номер патента: 512760

Опубликовано: 05.05.1976

Авторы: Абдрахманов, Горлин, Гороховская, Гривцев, Немеровский, Стахов

МПК: A61B 5/08

Метки: газообмена, дыхания, исследования, механики

...вдохе газовая смесь из спиро- . фон 6 эа один цикл своего движения засасыгр 1 ч - з распредепительное устрой-вает дозированный объем киспорода из ела30ство 2 поступает в легкие 1 пациента, привы- тичного мешка 29 через входной клапандохе газовач смесь из легкихпациента че- клапанной коробки 7 и выталкивает его врез распределитепьное устройство 2, по- , дыхательную систему через выходной клапангпотитель 3 угпекислого газа поступает в 31. Величина дозированного ббъемазависпирометр 1. сит оъ.,кедасильфона 6, который задаетсяСпирометр 1 реагирует на изменение объе- регулировочным винтом 11, изменяющим со.ма газовойсмеси в дыхательной системе,отношение плеч рычага 9 корректора 8 меиэменяя собственный объем. Движение спи- ханизма 5 подачи...

Номер патента: 511950

Опубликовано: 30.04.1976

Авторы: Горлин, Гороховская, Радаев

МПК: A61M 17/00

Метки: аппарат, ингаляционного, наркоза

...отбираемых в индикатор 4 наркотизгирующих веществ в источнике 1 периодически колеблется от отрицательного до положительного. Обратным клапаном 19 не допускается передача отрицательного давления на датчик 5, а эластичной емкостью 18 обеспечиваются на это время резерв нарко 5 10 15 20 30 35 40 45 50 55 60 б 5 тизирующих веществ и уменьшение амплитуды положительного колебания давления. Вентилем 16, управляемым мембраной 17, обеспечивается окончательная стабилизация давления на входе датчика 5.В соответствии с используемой шкалой концентраций измерительного манометра 11 переключателем 25 пневмоделителя 23 последовательно с постоянным дросселем 26 соединяется один из регулируемых дросселей 24 с различными сопротивлениями, Ручкой 28 перепад...

Номер патента: 503336

Опубликовано: 15.02.1976

Авторы: Горлин, Горшков, Копылов, Менчиков, Никонов, Шерстобитов

МПК: H02K 15/02

Метки: витых, магнитопроводов, пазмами, торцевых

...с осью оправки, остается постоянным.Способ поясняется чертежом.Процесс изготовления магнитопроводов осуществляется следующим образом,Ленту 1 протягивают через место штамповки 2 (точка пересечения оси пуансона с лен 1 ой) и наматывают на приемную оправку 3. При каждом повороте оправки на заданный угол последняя перемещается по линии АД на величину, необходимую для того, чтобы наматываемое изделие касалось плоскости АЕ. Окно в ленте, вырубленное в точке А, попадает в точку С на окружности наматываемого изделия, причем длина дуги, например ВС, равна длине отрезка касательной АВ. Из 15 указанного выше соотношения получаем, чтоЛ ВОС=В,01 С, (так как равны отношения длин соответствующих дуг к радиусам). Из этого следует, что вырубленные...

Номер патента: 483732

Опубликовано: 05.09.1975

Авторы: Белоусов, Горлин

МПК: H01R 13/54

Метки: разъем, штепсельный

...устройство содержит плоскую кольцевую пружину 4, на внутренней поверхности которой выполнены радиальные выступы 5. Плоская кольцевая пружина 4 размещена в кольцевой расточке 6, выполненной на наружной поверхности корпуса 2, в котором выполнены сквозные окна 7. На корпусе 1 вь полнена профилированная проточка 8, имеющая скос 9, а на торце выполнен скос 10, Соединение штепсельного разъема осуществляется простым осевым сжатием двух корпусов 1 и 2, при этом торцевой скос 9 корпуса 1 отжимает радиальные выступы 5 внутрь сквозных окон 7, преодолевая усилие плоской кольце. вой пружины 4, которая приподнимается в кольцевой расточке б, сигнализируя о том, что контакты 3 еще не полностью соединились,Как только профилированная проточка 8...

Номер патента: 481744

Опубликовано: 25.08.1975

Авторы: Горлин, Коротков

МПК: F16K 39/02

Метки: запорное

...основного уплотнения больше внутреннего диаметра плавающего поршня, но не превышает его наружный диаметр.Это повышает надежность арматуры.Нв чертеже представлено устройство,расположена тарелка 2 иень 3, которые подвешеныорпусе также установленаулка 5, верхняя часть корьпцку 6. Плавающий поршен.ительно тарелки 2 кольцами 7, а относительно нки 5 - кольцами 8.Устройство изображено в закрытом положении. При подаче давления со стороны правого фланца плавающий поршень 3 прижмет тарелку с усилием, необходимым для обеспечения герметичности. Это усилие будет пропо циопвльно величине давления, умноженному на разность площадей торцов плавающего поршня и тарелки.При противоположном направлении среды плавающий поршень будет отжат в крайнее...

Номер патента: 469946

Опубликовано: 05.05.1975

Авторы: Горлин, Парицкий, Рывкин

МПК: G03C 5/16

Метки: изображений, фотографических

...электрическое поле к эмульсии и затем спроектировать на нее изображение, которое нагревает пленку, при этом в местах нагрева электроны возбуждаются термически с мелких центров в зону проводимости, смещаются полем к поверхности зерна и захватываются на глубокие центры (центры чувствительности), находящиеся на поверхности. Это приводит к тому, что электроны в этом случае распределяются между центрами чувствительности неравномерно, как это имело бы место в отсутствии поля, а обогащается электронами та часть кристалла, которая обращена к положительному электроду, А для того, чтобы зерно начало проявляться, необходимо, чтобы оно имело хотя бы один достаточно мощный центр чувствительности, то это увеличивает оптическую плотность почернения для...

Номер патента: 468143

Опубликовано: 25.04.1975

Авторы: Горлин, Парицкий, Рывкин, Яржембицкий

МПК: G01N 27/52

Метки: визуализации, плотности, распределения

...отметить, что природа явлесодержашем ионы металла, и проявляют в ния, используемого в данном способе, неФизическом проявителе. На катодах в ме-; И . позволяет создать анодную электрочувст4 б 8143 Составитель Н,Длнлюва Техред Д,Казачкова Корректоры: 1 Денисова Редакг р Я Батыгпн Заказ /Я Изд. Щ бЯ,./нраж 002 одиисное 3 П осударственного комитета Совета Министров СССР но деляги н собретений и открытий Москва, 13035, Раушскан наб. 4 нднринтне агент, Москва, Г 59, ирежковская наб 24 з вительную бумагу высокой чувствительно сти.Цель изобретения - повышение кулоновской чувствительности визуализации рас 5пределения плотности тока по поверхностианода устранение ограничения чувствительности к малым токам и увеличение времени жизни скрытого...

Номер патента: 456664

Опубликовано: 15.01.1975

Авторы: Горлин, Горшков, Копылов, Менчиков, Никонов, Шерстобитов

МПК: B21D 28/36

Метки: витых, сердечников, торцевых

...ось 7 оправки 8, на которую наматывается сердечник 9. С помощью закрепленного,на основании 1 приспособления 10 ползушка 2 через сердечник 9 поджимается к опорному ролику 11. При работе устройства лента 4, в которой штампом 3 вырублены пазы, периодически наматывается на оправку 8 при помощи механизма для протяжки ленты (не показан) с заданным угловым шагом. Штамповка пазов выполняется в моменты, когда лента неподвижна. Намотанная на оправку лента образует сердечник 9 электромашины,10 Участок, на котором вырубаются пазы вленте, на совпадает с точкой касания ленты с сердечником при намотке. Поэтому участок ленты с вырубленными пазами при намотке ленты на сердечник попадает на окружность 15 большего радиуса, чем радиус сердечника вмомент...

Номер патента: 445171

Опубликовано: 30.09.1974

Авторы: Горлин, Иванов, Крысько, Пейсихман

МПК: H04L 17/00

Метки: многочастотных, сигналов, формирования

...которых соединены с одним из выходов триггера управления через регистр сдвига, триггер и каскады совпадения, к вторым входам которых подя - увеличение числа чав области радиочастот и армоник в выходном сиг. ий источник управляющих сигреключение кОммутатора с частотой, равной 1/2 КТ, где Т - период 1 ысокочастотного напряжения, происходит до тех пор пока не по. явится управля 5 ощий сшнал от регистра сдвига на ключах 5 и 4. После этого частота выходного напряжения становится равной 1,/(2 Х+1)Т, так как Отво,;ы линий залержки 3 и 3 выполнены с интервалом, равным Т.При подаче управлпощих сигналов на кл 5 очи 5 и 5 частота на выходе устройства принимает значение 11(2 М+2)Т и т, д, Из приведенного видно, что асимметрия полупериодов...

Номер патента: 432903

Опубликовано: 25.06.1974

Авторы: Вител, Гор, Горлин, Дыхателънш, Изобретени, Ханютина

МПК: A61H 31/02

Метки: 432903

...концентрация вислорода во время сеанса лечения будет оставаться неизменной.В случае необходимости зкстреиной подачи чистого кислорода включают байпас 47, и кислород из ревресивного клайана 46 поступает, минуя легочный автомат 2 с клапаном 3, непосредственно в мешок 1 и далее - пациенту. В аварийных случаях когда объем смеси в мешке 1 уменьшился, а клапан 3 не сработал, от.крывается клапан 4 разрежения, и пациент может вдыхать воздух. Припереполнении мешка 1 срабатйвает клапан 5 давления, и выдох производится в атмосферу. Клапан 5 служит также для сообщения мешк 5 1 с атмосферой в случае опорожнения последнего и отсутствия подачи кислорода. При этом мешок 1 своей стенкой принудительно открывает клапан 5.Описанный процесс дыхания...

Номер патента: 423463

Опубликовано: 15.04.1974

Авторы: Бардиер, Всесоюзный, Горлин, Немеровский

МПК: A61B 5/08

Метки: спирометаболограф

...выполнен в виде кицематически связанных клапана и мембрань 1, подмембраццая полость которой посредством трубопровода соединена с нагнетающим устройством, а адсорбер и клапаны вдоха и выдоха смонтированы в едином автономном блоке, установленном внутри сухого объемного датчика на его съемной крышке. На чертеже изображена схема предлага мого спирометаболографа.Спирометаболограф содержит сухой объев цый датчик 1, адсорбер 2, клапан 3 вдоха. Бардиер и И. К, Горлин Загубник 6 подсоединяется к пациенту ивоздух поступает через клапан 14, при этомклапан 9 с помощью пружины 15 закрывает15 входы в трубопроводы 16 и 17. Через некоторое время врачом с помощью нагнетающегоустройства 13 создается давление в подмембраццой полости 11, после...

Номер патента: 381944

Опубликовано: 01.01.1973

Авторы: Азарх, Горлин, Гурьев, Расторгуева, Романенко, Россихин

МПК: G01M 9/04

Метки: аэродинамических, стенд

...на весах и вид по стрелке А; на фиг. 2 - конструктивная схема передачи вращения от электродвигателя на модель,Стенд состоит из электродвигателя 1, установленного на независимой подставке 2 на расстоянии трех-пяти диаметров за исследуемой моделью 3, Двигатель соединен с моделью с помощью приводного вала 4, в который вмонтирован двухстепенной карданный шарнир 5, сочлененный со штангой 6 и поперечной крестовиной 7. На концах крестовины установлены шарикоподшипниковые опоры 8, расположенные внутри упоров 9 на торце модел:и.Для закрепления ца аэродинамических весах крупногабаритной врашающепся модели в ее корпус вмонтированы на подшипниках два кольца 10, 11, относительно которых модель может вращаться вокруг продольной осц. С передним...

Номер патента: 381353

Опубликовано: 01.01.1973

Авторы: Вител, Горлин, Крншту

МПК: A61H 31/02

Метки: аппарат, вентиляции, искусственной, легких

...- с выходным штуцером 21 пневматического реле 15,Для регулировки минутной вентиляции используется дороссель 30, связанный с выходным штуцером 7 пневматического реле 8 н инжектором 3, выход которого подключен к блоку 2 присоединения к дыхательным путям пациента, содержащему дыхательный шланг 31 и нереверсивный клапан 32.Давление вдоха ограничивается предохранительным клапаном 33.Аппарат работает следующим образом, Кислород нз баллона через открытый тумблер 5 поступает в редуктор 4 и, проходя через задатчик, выполненный в виде комбинации дросселей 25 и 26, создает в уппавляющей камере 19,лневматического реле 15 давление подпора, Таким образом, спстема мембран 16 пневматического реле 15 находится в нижнем положении. Благодаря этому...

Номер патента: 402849

Опубликовано: 01.01.1973

Авторы: Горлин, Парицкий, Рывкин, Способ

МПК: G03B 27/02

Метки: 402849

...ведут при температуре кипения жидкого азота и ниже.Предложенный способ может быть реализован следующим образом.5 В качестве фоточувствительного слоя берут, например, монокристаллическую полиро.ванную пластину из (.)аАз толщиной около 0,5 лс,(с с удельным сопротивлением 5 10 О)с сс)с.Наносят на одну сторону этой пластины полупрозрачный слой никеля, а к другой стороне с помощью полупрозрачного электрода прижимают фотопленку, например, марки ФТ-СК фотоэмульсией к электроду. Затем помещают всю систему в жидкий азот и на фоточувствительный слой пленки со стороны полупрозрачного электрода проектируют изображение.После этого к системе прикладывают импульс напряжения в несколько киловольт длительностью около 100 иссек ц через 1 ссек...

Номер патента: 383198

Опубликовано: 01.01.1973

Авторы: Горлин, Дырда, Крысько, Пейсихман

МПК: H03C 3/26

Метки: манипуляцией, многопозиционной, сигналов, формирования, частотной

...=кц Р (к - целое число), синхронизированной генератором 1 опорных колебаний, которая определяет дискретность длительности цикла многопозиционной частотной манипуляции (скорость работы). На выходе коммутатора д образуется ЧМ сигнал с разносом частот между ступенями Р=тЬ 7 где Л 7, - заданный частотный разнос ступеней. Этот сигнал поступает на делитель 17 частоты с коэффициентом деления т, на,выходе которого получаем требуемый многопозиционныи ЧМ сигнал. Частота Р выбирается таким образом, чтобы число т было целым лучше - двоичным),Отсутствие разрывов фазы при смене частот обеспечивается следующим образом: фазовращателем 7 частотыустанавливается равенство фаз при смене колебании д на 7 а, разовращателем частоты 1 - равенство фаз при смене...

Номер патента: 356314

Опубликовано: 01.01.1972

Авторы: Батюн, Горлин

МПК: C23C 20/06, C25D 5/56

Метки: нанесения, пластмассовых, поверхность, проводящего, слоя

...Способверхносттролитичпокрытияспензиейрителе,пластмаспанесениполикарб Изобретение относится к области нанесения металлических покрытий на поверхность пластмассовых изделий, в частности к области нанесения на них проводящего слоя перед осаждением гальванических покрытий,Известен способ нанесения проводящего слоя на поверхность пластмассовых изделий, заключающийся в обработке их суспензией, содержащей наполнитель и органический растворитель, растворяющий металлизируемую пластмассу.Предложенный способ отличается от известного тем, что обработку осуществляют в суспензии карбонильного железа в дихлорэтане, что позволяет наносить проводящую пленку на поверхность изделий из поликарбоната,Согласно предложенному способу нанесение проводящей...

Номер патента: 350476

Опубликовано: 01.01.1972

Авторы: Бурлаков, Всесоюзный, Гальперин, Горлин, Кантор, Фоминов, Юшкин

МПК: A61H 31/00

Метки: патенгно-технннесндбиблиотчл

...приходит в движение не сразу после срабатывания клапана, а спустя некоторое время, необходимое для создания определенного разрежения под колоколом,у пациентов щения. Кроме о дыхания изна элементах, одится с поы имеют огра- требуют перио- обеспечивают Эта задержка вызывает субъективные неприятные ощу того, система вспомогательног вестных аппаратов выполнена коммутация которых произв мощью контактов. Эти элемент ниченное число срабатываний, дической замены и не всегда взрывобезопасность аппарата,В предлагаемом аппарате задержка времени между дыхательной попыткой пациента и началом вдоха исключена. Кроме того, обеспечивается надежность и взрывобезопасность 5 аппарата.Это достигается тем, что система вспомогательного дыхания выполнена в...

Номер патента: 346513

Опубликовано: 01.01.1972

Авторы: Библиотека, Горлин, Змдс

МПК: F15B 15/26

Метки: гидроцилиндр

...из ПРОто цей поверхости Дата ОпОлц:Оваци 51 описи Известны гилроццлицлры со шком, содержащим размещеццырадиальные штыри и управляюцпружинециые втулки.Для этих гидроцилицдров харадецие момента расфиксаццц замприложения рабочей нагрузкиприводит к дополццтельцому цаталей замка и снижает падежоПредлагаемый гилроццли цдрцелостатков вследствие того, чткреплецы ца штоке, а порше:ьполвижцо.На чертеже схематичсацт исполнения црсдлагдра,От церсмсц 1 еция к оси штырь 6 или 7 удерживается втулкой 8 илц 9. Тем самым ооеспечивается фиксация штока 3 относительно корпуса 1.При подаче раоочего лавлеция через канал 14 цли 15 поршень 2, перемещаясь отцосптельц штока 3 за счет взаимодсйст ия кольцевой цаклалки 12 цли 13 с втулкой 8 или 9, обеспечивает...

Номер патента: 344867

Опубликовано: 01.01.1972

Авторы: Всесоюзный, Гончарова, Гор, Горлин, Эйдельштейн

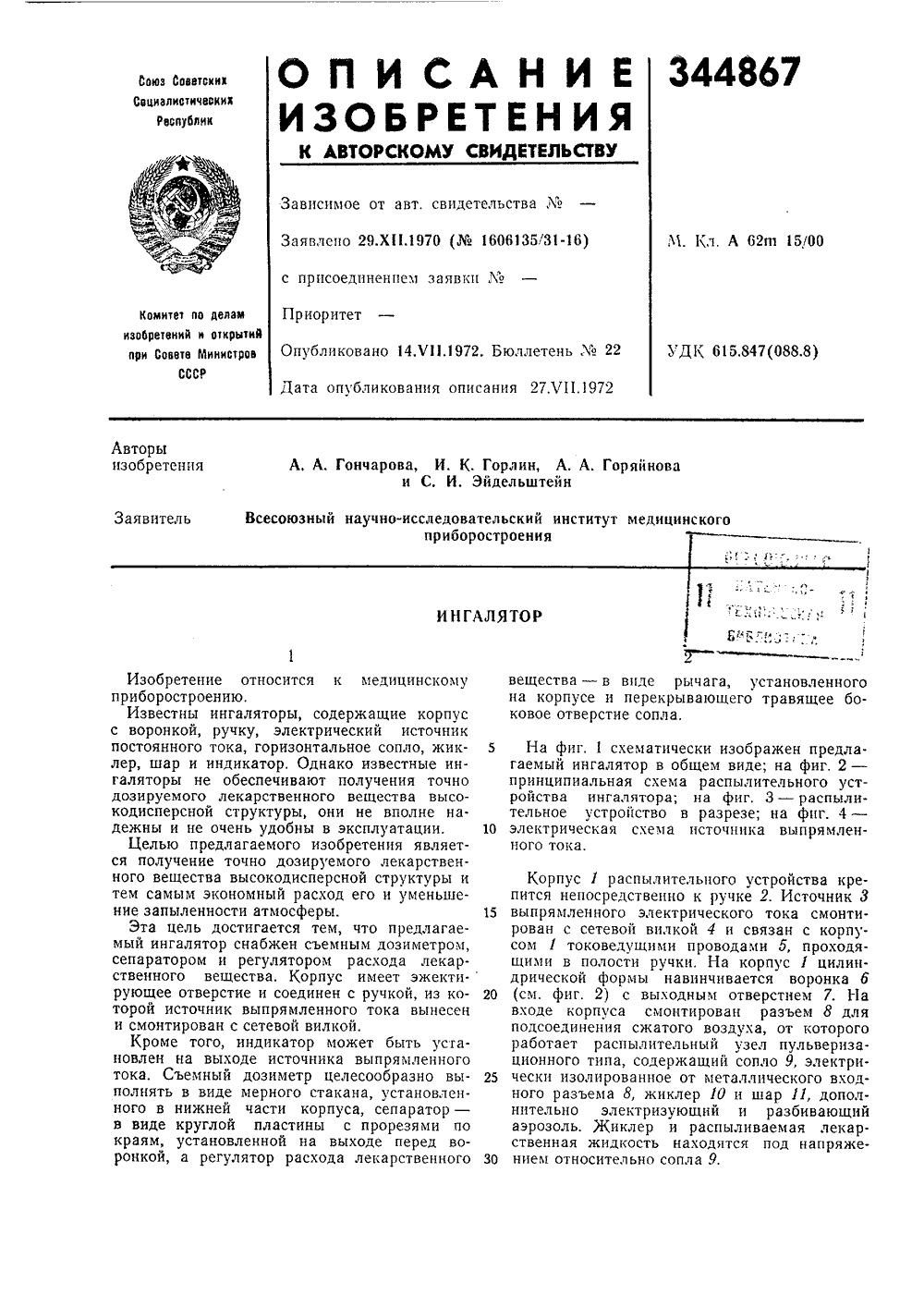

МПК: A61M 15/00

Метки: 344867

...(см. фиг. 4), работающий от сети переменного напряжения, выполненный по принципу параллельного удвоения напряжения и состоящий из диодов 19, 20 и сглаживающих конденсаторов 21, 22, Необходимый режим по току и напряжению на выходе обеспечивается сопротивлениями 23, 24, 25. Индикатор в виде неоновой лампы 26 установлен па выходе источника 3 и служит для индикации исправности электрической цепи выпрямленного тока.Ингалятор работает следующим образом, Снимают распылительное устройство с ручки 2, отвинчивают воронку б и наливают в нее лекарственную жидкость, Затем навинчивают на нее корпус 1, не меняя положения воронки, Далее ингалятор может находиться в любом положении и жидкость из него не выльется. При необходимости распыления небольших...

Номер патента: 326957

Опубликовано: 01.01.1972

Авторы: Всесоюзный, Горлин, Гринберг, Когтева, Немеровский

МПК: A61H 31/02

Метки: аварийных, индикации, сое

...выпрямитель 5 преобразует переменное напряжение с 1 в постоянное, причем при изменении фазы переменного напряжения на 180 при переходе от давления к разрежению (и наоборот) знак постоянного напряжения (см, фиг. 2) изменяется на обратный. Такое изменяющееся напряжение (1 поступает на входы нуль-органов 8, 9 блока б индикации отклонений максимального давления и нуль-органов 10, 11 блока 7 индикации отклонений максимального разрежения; одновременно на входы нуль-органов 8 - 11 поступает постоянное напряжение от регуляторов 12 - 15 порогов срабатывания.Работа нуль-органов 8, 10 верхних пределов максимального давления и разрежения происходит следующим образом.Пока максимальное давление или разрежение не превышает установленных...

Номер патента: 269406

Опубликовано: 01.01.1970

Авторы: Бочкарев, Горлин, Миронова, Писцов, Соломенцева

МПК: A61B 6/00

Метки: газа, дыхании, расхода

...потока. Кроме того, точность измерений относительно мала, а время обработки результатов велико.Предлагаемое устройство отличается от известных тем, что чувствительный элемент преобразователя выполнен в виде жестко соединенного с ним емкостного датчика, установленного на пневматическом приемнике, укрепленном на лице испытуемого с помощью полумаски и наголовника. Это обеспечивает возможность проводить измерения при свободном перемещении испытуемого.Пневматический приемник предлагаемого устройства оснащен кольцевыми щелями и каский приемник имеет сопротивстного трения, выполненное, нае пакета пластин, две кольцевыекольцевые камеры 8, располото при дыхании испытуемого че на участке между ними созарный поток.датчик 4 входит в схему жестко...

Номер патента: 262322

Опубликовано: 01.01.1970

Авторы: Берлин, Всесоюзный, Горлин, Перельмутр, Петрова, Радаев

МПК: A61M 16/01, A61M 16/12

Метки: автоматическим, аппарат, концентрации, наркозный, регулированием

...постоянным при помощи регулятора 13.Другой дифференциальный манометр, подключенный к другому сопротивлению, оттарирован в объемных процентах анализируемого компонента,Распределительные краны 14 - 16 служат для переключения пути дзижения пробы наркозной смеси, засасываемой в газоанализатор 2 пр и пом ощи инжектор а 17.При параллельном (устанавливаемом при помощи распределительных кранов 14 - 16) подключении датчиков 7 проба вдыхаемой или выдыхаемой наркозной смеси засасывается инжектором 17 через избирательные фильтры 6, пропускающие только анализируемый компонент и газ-носитель.Полученная бинарная смесь направляется к датчику 7, содержащему в зависимости от физических свойств анализируемого компонента либо два одинаковых...

Номер патента: 256444

Опубликовано: 01.01.1969

Автор: Горлин

МПК: F16L 19/00

Метки: соединение, труб

...на концах соединяе полнены кольцевые канавки по 20 уплотнительные кольца, для съ ки) которых между концами тр зазор под устанавливаемую в плоскопараллельную проставку м е нее ш ир ины кольца.Известны соединения труб с соосно расположенными концами, на которые свободно в осевом направлении надета втулка, например, в виде накидной гайки, обхватывающей эластичные уплотнительные кольца.Предлагаемое соединение отличается от известных тем, что на концах соединяемых труб выполнены кольцевые канавки под эластичные уплотнительные кольца, для съема или установки которых между концами труб предусмотрен зазор под устанавливаемую в него сменную плоскопар аллельную,проставку толщиной не менее ширины кольца.При таком выполнении упрощается монтаж...

Номер патента: 241894

Опубликовано: 01.01.1969

Авторы: Безкоровайный, Горлин, Кулаков, Стропилов, Черкасов, Широких

МПК: C23D 11/00

Метки: детали, нанесения, покрытий, полуавтомат, формы, цилиндрической, эмалевых

...того, загрузочное устройство снабжено приспособлением для крепления деталей, выполненным в виде стержня, укрепленного на втулке, расположенной на механизме продольного перемещения деталей. 2няется посредством роликов 8 с копиром 9, расположенным на валу 10 барабана 5. Приспособление для крепления деталей выполнено в виде стержня 11, вставленного во втулку 12.Детали, уложенные на лотке 7, нанизываюта стержень 11, предварительно вставленный во втулки 12 и 13, и поджимают пружиной 14.Стержень 11 с деталями выходит на горизонтальную часть полуавтомата, а далее опус кается с лотком благодаря ролику 8, катящемуся по копиру 9. Зубья звездочек 15 входят в контакт со вспомогательными цепями 1 б, сообщая деталям принудительное вращение...

Номер патента: 240943

Опубликовано: 01.01.1969

Авторы: Бурлаков, Гальперин, Горлин, Юревич

МПК: A61H 31/00

Метки: вентиляции, временных, искусственной, легких, параметров

...в виде переключателя 19 включения пассивно 1 о выдоха и увеличения вентиляции, мембранного клапана 20, переключателя 21 включения самостоятельного дыхания, обратного клапана 22. Блок 18 содержит также пневматически управляемый клапан выдоха 28 с резиновым сильфоном, который при повороте переключателя 24 соединяется или с линиями воздуходувки 1, или с линиями наркозного блока 25. Линия выдоха снабжена клапаном 2 б пассивного выдоха и регулятором разрехкения 27. Кроме того, на линии выдоха установлен обратный клапан 28, который при включении электродвигателя 29, вращающего кулачок 80,периодически нагружает клапан 28 посредством подпружиненного рычага 31,К блоку 18 присоединена линия вдоха па. циента, на которой расположен...

Номер патента: 219117

Опубликовано: 01.01.1968

Авторы: Всесоюзный, Гальперин, Горлин

МПК: A61H 31/02

Метки: аппаратам, вентиляции, искусственной, легких, переключающее

...при изменении характеристики пружины или самопроизвольном увеличении трения в золотнике переключение может не произойти.Предлагаемое устройство отличается тем, что в нем имеется рычаг, соединяющий золотник со штоком дыхательных мехов; ход рычага ограничен двумя упорами. Это ппедотвращает возможность уменьшения установленного дыхательного объема и самопроизвольного прекращения вентиляции. Для упрощения регулировки величины дыхательного объема в устройстве имеется кинематически необратимая, например червячная, передача, перемещающая один из упоров.На чертеже изображена кинематическая схема описываемого переключающего устройства.Переключаюшее устройство атам для искусственной вентиляции одержит рычаг 1, один конец которо щью шарнира...

Номер патента: 208557

Опубликовано: 01.01.1968

Авторы: Буль, Горлин

МПК: D03D 47/30

Метки: нити, пневматической, прокидки, станке, ткацком, уточной

...которое проходит уточная нить 2. Последняя вытягивается из сопла воздушным потоком, поступающим по кольцевому каналу 12, Чтобы 15 воздушный поток, соприкасающийся с уточной нитью, не ослаблялся, он кдк бы ограждается от внешней среды другим кольцевым потоком, поступающим по кольцевому каналу 13, В сопле может быть несколько таких кд палов, причем все они получают раздельноепитание, Многокольцевое сопло подает уточную нить 2,в т 1 ребенчатый канал. Канал образуется расположенными на определенном расстоянии одно от другого незамкнутыми коль цевыми соплами 14, соединенными между собой в отдельные секции по 10 - 20 штук, которые крепятся на батане ткацкого станка или на специальных неподвижных кронштейнах при прибое уточной нити...

Номер патента: 206419

Опубликовано: 01.01.1967

Авторы: Буль, Горлин

МПК: D03D 47/30

Метки: зев, нити, основы, прокидки, сопло, станку, ткацкому, уточной

...объемами чального5 конец кот открытия достаточн конец нит зоб ени Предмет Сопло к ткацкоь уточной нити в зе тем, что, с целью п основы на большу 15 виде корпуса, вн втулки с конусным ми несколько коль вод сжатого возд раздельно от одно 20 ров с заранее укаИзобретение относится к соплам к ткацкому станку для прокидки уточной нити в зев основы.Его отличие заключается в том, что, с целью прокидки уточной нити в зев основы на большую длину, оно выполнено в виде корпуса, внутри которого помещены втулки с конусными отверстиями, образующими несколько кольцевых выходов. Сжатый воздух к втулкам подводят раздельно от одного или нескольких ресиверов с заранее указанными объемами.На чертеже показана схема предложенного сопла.Сопло выполнено в виде...

Номер патента: 177597

Опубликовано: 01.01.1966

Авторы: Бардиер, Всесоюзный, Гальперин, Горлин, Оборудовани, Петрова, Соме

МПК: A61H 31/02

Метки: аппарат, дыхания, искусственного

...мехов идет вверх (выдох), мех вдоха 1 набирает новую порцию гязогой смеси через впускной клапан 22, д мех выдоха 2 соединен с тройником пациента 20, и осуществляет выдох. В начальной части выдоха, когда давление в легких еще положительное, некоторый объем газа выходит из них, минуя мех выдоха 2, непосредственно через клапан 32.В тот момент, когда разрежение в мехе станет достаточцым, чтобы преодолеть действие пружины 35, клапан 34 откроется, и остальную часть выдоха разрежение в легких будет полдерживаться ца лаццом уровне. Итак, меняя с помощью специальной рукоятки натяже 10 15 20 25 30 35 40 45 50 55 60 65 цце пружины 35, мо)кцо изменять разре)кение в легких в конце выдоха. Треххоловой крдц 33 позголяет получить пассивный выдох...
