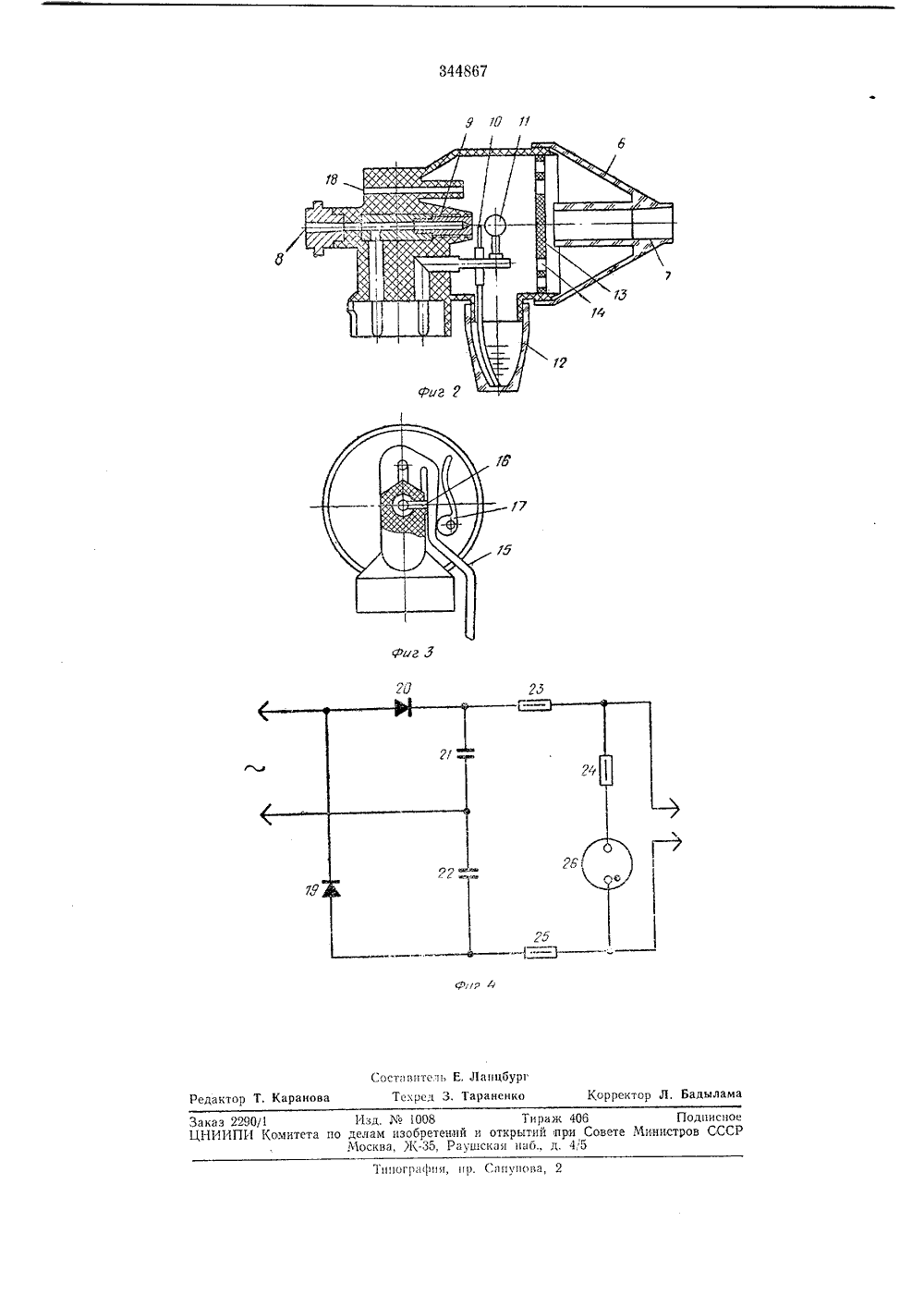

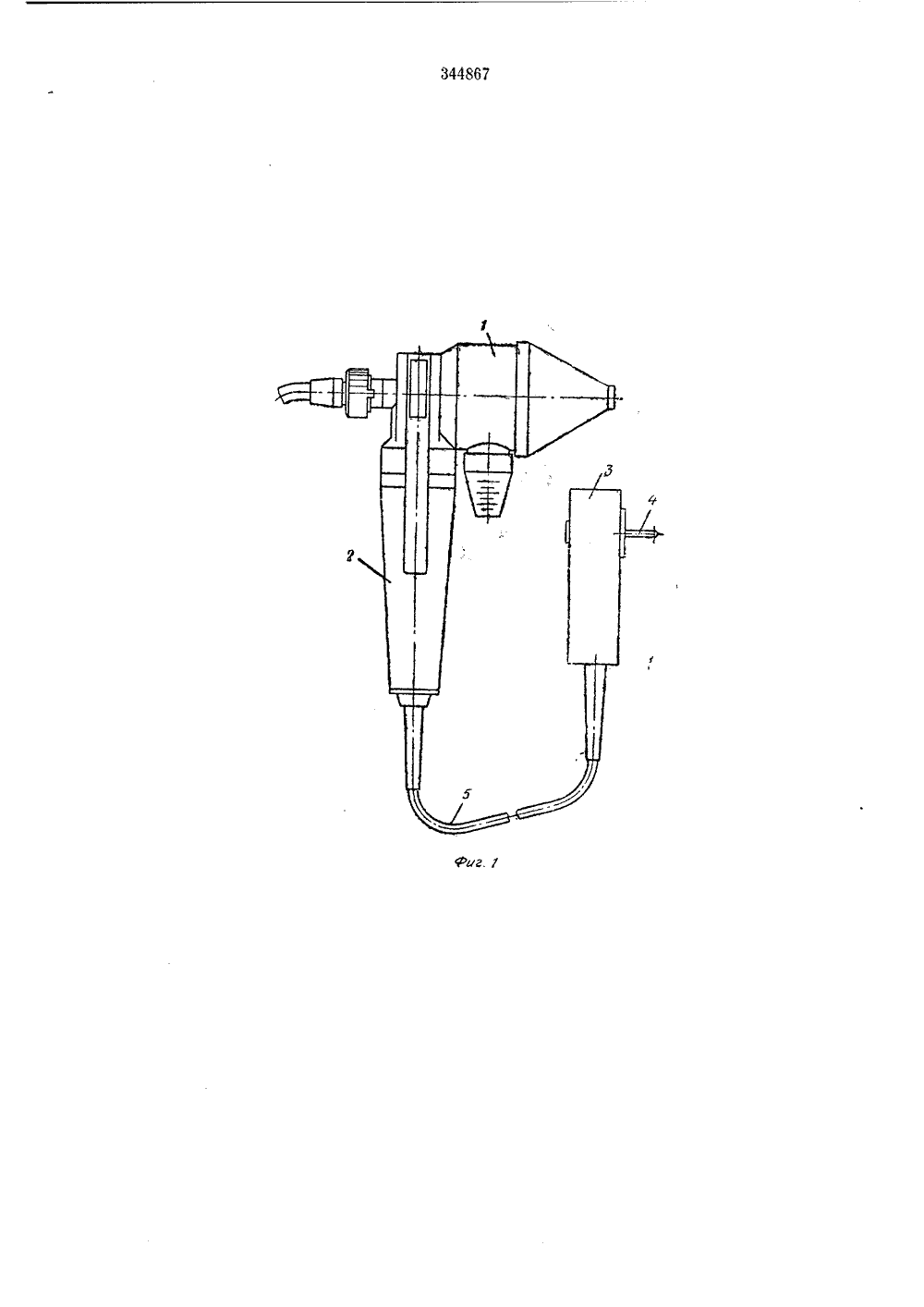

О П И С А Н И Е 344867ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Соввтскик Социалистическик РеспубликЗависимое от авт. свидетельства Ъоо явлено 29.Х 1.1970 ( 1606135/31-1 л. А 62 гп 15 О заявки М с прпсоединеннезПриоритет Комитет по делам зосретений и открыти при Совете Мииистро СССРаявитель бт гтНГАЛЯТОР носится На фиг. 1 схемати гаемый ингалятор в принципиальная схе ройства ингалятора тельное устройство электрическая схем ного тока. ески изображен предла бщем виде; на фиг. 2 - а распылительного устна фиг. 3 - распыли в разрезе; на фнг, 4 -источника выпрямлен Изобретение от к медицинскому приборостроению.Известны ингаляторы, содержащие корпус с воронкой, ручку, электрический источник постоянного тока, горизонтальное сопло, жик лер, шар и индикатор. Однако известные ингаляторы не обеспечивают получения точно дозируемого лекарственного вещества высокодисперсной структуры, они не вполне надежны и не очень удобны в эксплуатации. 10Целью предлагаемого изобретения является получение точно дозируемого лекарственного вещества высокодисперсной структуры и тем самым экономный расход его и уменьшение запыленности атмосферы. 15Эта цель достигается тем, что предлагаемый ингалятор снабжен съемным дозиметром, сепаратором и регулятором расхода лекарственного вещества. Корпус имеет эжектирующее отверстие и соединен с ручкой, из ко торой источник выпрямленного тока вынесен и смонтирован с сетевой вилкой.Кроме того, индикатор может быть установлен на выходе источника выпрямленного тока. Съемный дозиметр целесообразно вы полнять в виде мерного стакана, установленного в нижней части корпуса, сепаратор - в виде круглой пластины с прорезями по краям, установленной на выходе перед воронкой, а регулятор расхода лекарственного 30 вещества - в виде рычага, установленного на корпусе и перекрывающего травящее боковое отверстие сопла. Корпус 1 распылительного устройства крепится непосредственно к ручке 2. Источник 3 выпрямленного электрического тока смонтирован с сетевой вилкой 4 и связан с корпусом 1 токоведущими проводами б, проходящими в полости ручки. На корпус 1 цилиндрической формы навинчивается воронка б (сот. фиг. 2) с выходным отверстием 7. На входе корпуса смонтирован разъем о для подсоединения сжатого воздуха, от которого работает распылительный узел пульверизационного типа, содержащии сопло 9, электрически изолированное от мета.плического входного разъема 8, жиклер 10 и шар 11, дополнительно электризующий и разбивающий аэрозоль. Жиклер и распыливаемая лекарственная жидкость находятся под напряжением относительно сопла 9.45 50 55 60 65 Дозиметр 12 выполнен в виде стакана с метками и установлен в нижней части корпуса.Сепаратор в виде круглой пластины 13 с прорезями 14 по краям для прохождения сжатого воздуха установлен в выходной части корпуса перед воронкой б. Сепаратор предназначен для выполнения одновременно трех функций: отсеивания крупных лекарственных частиц, защиты внутренней полости распылительного устройства от попадания инфекции со стороны пациента при его кашле и защиты от прикосновения к соплу, жиклеру и шару, находящимся под напряжением, при случайном снятии воронки.Для экономного расхода лекарственного вещества и уменьшения запыленности атмосферы при ингаляции предусмотрен регулятор расхода в виде рычага 15, травящего боковое отверстие 16, и эксцентрика 17.Комфортабельность и непроизвольность дыхания пациента обеспечивается эжектирующим отверстием 18 ца корпусе вблизи входного отверстия с разъемом 8.Источник 3 электрического выпрямленного тока для зарядки аэрозольных частиц представляет собой выпрямитель (см. фиг. 4), работающий от сети переменного напряжения, выполненный по принципу параллельного удвоения напряжения и состоящий из диодов 19, 20 и сглаживающих конденсаторов 21, 22, Необходимый режим по току и напряжению на выходе обеспечивается сопротивлениями 23, 24, 25. Индикатор в виде неоновой лампы 26 установлен па выходе источника 3 и служит для индикации исправности электрической цепи выпрямленного тока.Ингалятор работает следующим образом, Снимают распылительное устройство с ручки 2, отвинчивают воронку б и наливают в нее лекарственную жидкость, Затем навинчивают на нее корпус 1, не меняя положения воронки, Далее ингалятор может находиться в любом положении и жидкость из него не выльется. При необходимости распыления небольших количеств лекарственной жидкости пользуются дозиметром 12. Жидкость заливают в быстро и легко снимаемый дозиметр, не отвинчивая воронки, Корпус с залитой лекарственной жидкостью надевают на ручку, в полости которой проходят провода от источника выпрямленного тока таким образом, чтобы на жиклер 10 подавался заряд желаемого знака, Тем же знаком заряжается распыливаемая жидкость.Включают в сеть переменного тока вилку 4. При этом загорается индикаторная лампа 26, по которой медицинский персонал может судить об исправности всей цепи выпрямленного тока и о подаче напряжения на сопло 9 и жиклер 10. Напряжение сети, выпрямляясь через диоды и сглаживаясь конденсаторами 21, 22, поступает через сопротивления 23, 25 на выход и по соединительным проводам 5, проходящим ь полости ручки 2, поступает ца 5 10 15 20 25 30 35 40 сопло 9 и жиклср 10, заряжая жидкость зарядом желаемого знака. Образующаяся аэрозоль уносит заряд того же знака. Меняя полярность напряжения на жиклере и жидкости путем перестановки корпуса 1 в ручке 2, можно получать, по желанию, отрицательные и положительные аэрозоли.На вход корпуса 1 благодаря разъему 8 быстро и легко подается сжатый воздух. При перекрытом боковом отверстии 16 сжатый воздух через сопло 9 поступает внутрь корпуса с налитой в него лекарственной жидкостью, в которую опущен жиклер 10, За счет создаваемого разряжения жидкость поднимается по жиклеру к соплу 9 и с потоком сжатого воздуха уносится в виде заряженных капель, дробясь по пути о шар 11, через сепаратор к выходному отверстию 7, Крупные частицы, ударяясь о пластину 13, задерживаются и стекают вниз, а мелкие и легкие огибают ее и проносятся с потоком .сжатого воздуха в выходное отверстие 7. Если больной в состоянии регулировать расход лекарственного вещества, то во время вдоха он нажимает на рычаг 15, чтобы перекрыть травящее боковое отверстие 16, и получает порцию аэрозоля. При выдохе рычаг отпускают и сжатый воздух в большом количестве выходит через отверстие 16. В случае необходимости рычаг 15 зажимают эксцентриком 17, и процесс распыления идет беспрерывно.Эжектирующее отверстие 18 значительно облегчает проведение процедуры. Во время ингаляции к пациенту прп необходимости поступает через это отверстие дополнительная порция воздуха во время входа и уменьшается сопротивление выходящего из ионизатора воздуха во время выхода, что облегчает дыхание, делает его свободным и непринужденным. Предмет изобретения1, Ингалятор, содержащий корпус с воронкой, ручку, электрический источник постоянного тока, горизонтальное сопло, жиклер, шар и индикатор, отличающийся тем, что, с целью получения точно дозируемого лекарственного вещества высокодисперсной структуры и экономного его расхода, уменьшения запыленности атмосферы, ингалятор снабжен съемным дозиметром, сепаратором и регулятором расхода лекарственного вещества, корпус оснащен эжектирующим отверстием и соединен с ручкой, из которой источник тока вынесен и смонтирован с сетевой ви.чкой,2. Ингалятор по п. 1, отличающийся тем, что индикатор установлен на выходе источника тока, съемный дозиметр выполнен в виде мерного стакана, сепаратор - в виде круглой пластины с прорезями, установленной на выходе перед воронкой, а регулятор расхода лекарственного вещества - в виде рычага, установленного на корпусе и перекрывающего травящее боковое отверстие в стенке сопла,. Каранова Текред 3, Тараненко Корректор Л. Бадылама Ред ппогряфпя, ир. Сапунова, 2 каз 2290/1 Изд Уо 1008 Тираж 406 Подписнос НИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, )К.35, Раушская наб., д. 4,5
