Формирователь импульсов

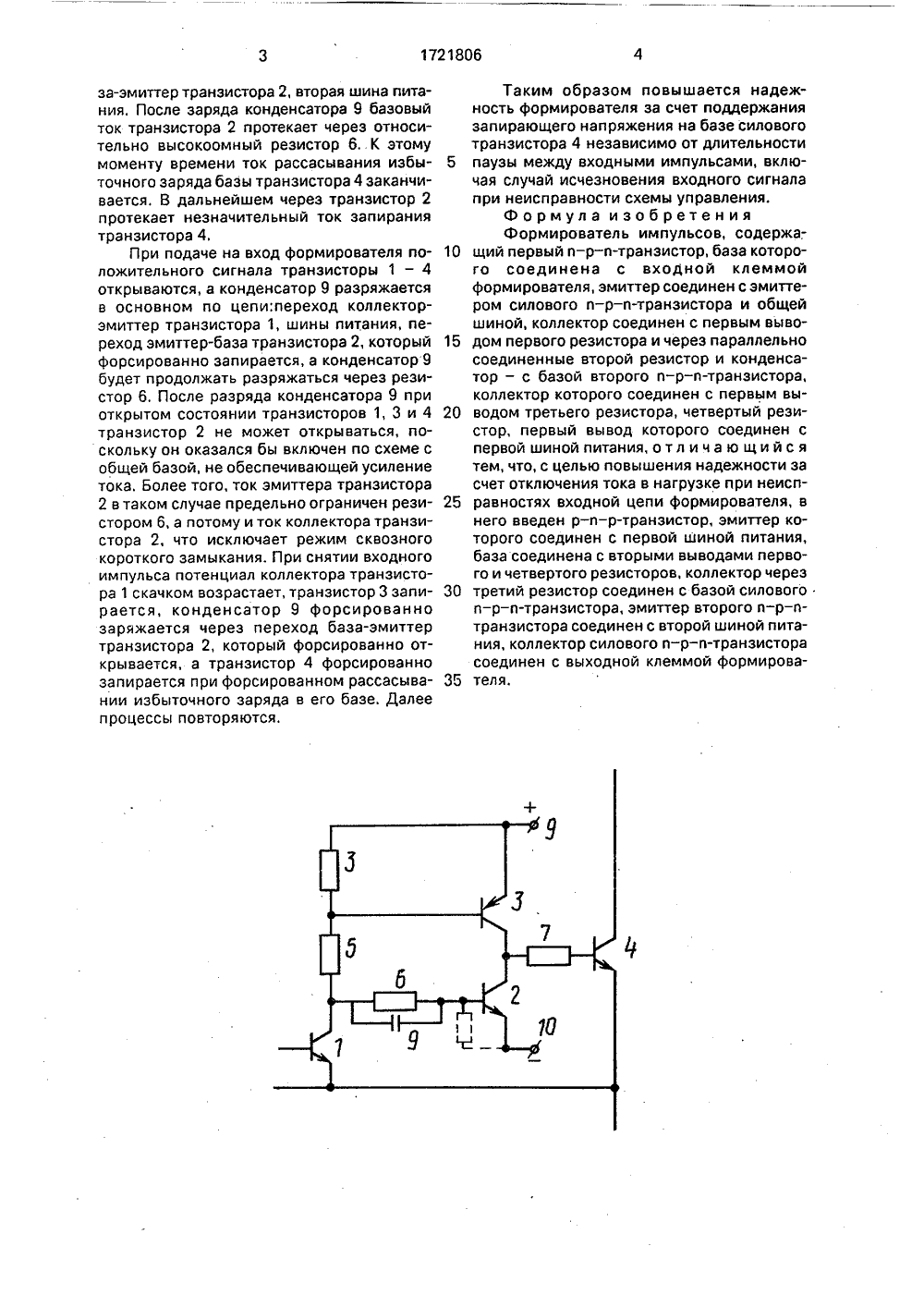

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 72180 19) 03 К 5/02 ГосудАРстВенныйПО ИЗОБРЕТЕНИЯМПРИ ГКНТ СССР МИТЕТТКРЫТИ ИЕ ИЗОБРЕТЕНИЯ АВТ(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ (57) Изобретение относится к импульсной технике и может быть использовано в мощных импульсных регуляторах напряжения (тока), Цель изобретения - повыщение надежности за счет отключения тока в нагрузке при неисправностях входной цепи формирователя. При отсутствии входного сигнала и - р - и- транзистор 2 форсированно открывается и обеспечивает форсированное рассасывание избыточного заряда в базе силового и-р - и- транзистора 4 и последующее запирание. В результате обеспечивается протекание тока в нагрузке только при наличии управляющего входного сигнала. 1 ил,3 и через параллельно соединенны стор 6 и конденсатор 9 с базой транзистора 2, эмиттер которого сое второй шиной питания, коллектор со с коллектором р - и - р-транзистора 3 резистор 7 - с базой силового и-рзистора 4,.коллектор, которого саед выходной клеммой формирователя, р - п - р-транзистора 3 соединен с пер ной питания и через резистор 8 - с зой. е рези- и-р-идинен с единен и через ааааа-транинен с иттер й шио баэм во ег Формировате следующим образоПри подаче пи ного сигнала транз закрытом состояни рованно открывает сатора 9 по цепи; резисторы 5, 8, кон ания и отсутс исторы 1 - 4 н и, а транзисто ся током заряд первая шина денсатор 9. п вии вхо ходятся р 2 форси- а конденпитателя,еход ОйлУ СВИДЕТЕЛЬСТВУ(71) Научно-исследовательский институт автоматики и электромеханики при Томском институте автоматизированных систем управления и радиоэлектроники(56) Рапаш З,М. и др, Высокочастотные транзисторные преобразователи, - М,: Радио и связь, 1988, с,85, рис. 3.26,Авторское свидетельство СССР М 851753, кл, Н 03 К 5/02, 1981. Изобретение относится к импульсноитехнике и может быть использовано в мощных импульсных регуляторах напряжения(тока),Цель изобретения - повышение надежности за счет отключения тока в нагрузкепри неисправностях входной цепи формирователя.На чертеже приведена принципиальная. схема формирователя.Формирователь импульсов содержит и -р - и-транзисторы 1 и 2, р - и-р-транзистор 3,силовой и - р - и-транзистор 4, резисторы 5 -8, конденсатор 9.База п-р-и-транзистора 1 соединена свходной клеммой формирователя, эмиттерсоединен с эмиттером силового п - р - и-транзистора 4 и общей шиной, коллектор соединенчерез резистор 5 с базой р-и - р-транзистора ь импульсов работаетза-эмиттер транзистора 2, вторая шина питания. После заряда конденсатора 9 базовый ток транзистора 2 протекает через относительно высокоомный резистор 6, К этому моменту времени ток рассасывания избыточного заряда базы транзистора 4 заканчивается. В дальнейшем через транзистор 2 протекает незначительный ток запирания транзистора 4.При подаче на вход формирователя положительного сигнала транзисторы 1 - 4 открываются, а конденсатор 9 разряжается в основном по цепи:переход коллекторэмиттер транзистора 1, шины питания, переход эмиттер-база транзистора 2, который форсированно запирается, а конденсатор 9 будет продолжать разряжаться через резистор 6, После разряда конденсатора 9 при открытом состоянии транзисторов 1, 3 и 4 транзистор 2 не может открываться, поскольку он оказался бы включен по схеме с общей базой, не обеспечивающей усиление тока. Более того, ток эмиттера транзистора 2 в таком случае предельно ограничен резистором 6, а потому и ток коллектора транзистора 2, что исключает режим сквозного короткого замыкания. При снятии входного импульса потенциал коллектора транзистора 1 скачком возрастает, транзистор 3 запирается, конденсатор 9 форсированно заряжается через переход база-эмиттер транзистора 2, который форсированно открывается, а транзистор 4 форсированно запирается при форсированном рассасывании избыточного заряда в его базе. Далее процессы повторяются. Таким образом повышается надежность формирователя за счет поддержания запирающего напряжения на базе силового транзистора 4 независимо от длительности 5 паузы между входными импульсами, включая случай исчезновения входного сигнала при неисправности схемы управления.Формула изобретения Формирователь импульсов, содержа щий первый и - р - п-транзистор, база которого соединена с входной клеммой формирователя, эмиттер соединен с эмиттером силового и-р - и-транзистора и общей шиной, коллектор соединен с первым выво дом первого резистора и через параллельносоединенные второй резистор и конденсатор - с базой второго п-р-п-транзистора, коллектор которого соединен с первым вы водом третьего резистора, четвертый резистор, первый вывод которого соединен с первой шиной питания, о тл и ч а ю щи й с я тем, что, с целью повышения надежности за счет отключения тока в нагрузке при неисп равностях входной цепи формирователя, внего введен р - и - р-транзистор, эмиттер которого соединен с первой шиной питания, база соединена с вторыми выводами первого и четвертого резисторов, коллектор через 30 третий резистор соединен с базой силовогоп - р - п-транзистора, эмиттер второго и-р - птранзистора соединен с второй шиной питания, коллектор силового и-р-и-транзистора соединен с выходной клеммой формирова теля.
