Гильц

Номер патента: 1733630

Опубликовано: 15.05.1992

Авторы: Гильц, Данин, Долоткин, Ефименко, Заславская, Морозов, Павлов

МПК: E21C 27/02

Метки: выемки, комплекс, пластов, угля

...которыми установлены упругие пластины с возможностью взаимодействия со скребками забойного конвейера, приэтом каждое тяговое приспособление шарнирно соединено с дугами с возможностью поворота.На фиг,1 изображена принципиальная схема комплекса для выемки пластов угля, вид сбоку; на фиг.2 - то же, вид сверху; на фиг,3 - вид А на фиг,2,Комплекс состоит из секций механизированной крепи 1, забойного скребкового конвейера 2, выемочного комбайна (не показан) и бурильной установки 3, Бурильная установка 3 состоит из сверла 4, закрепленного на подвижной каретке 5 с механизмом 6 подачи, и направляющих труб 7. К трубе 7 прикреплены опоры 8, центрирующие 9 и копирующие 10 лыжи. К краям лыж 9 и 10 прикреплены дуги 11 несущих конструкций и шарниры 12...

Номер патента: 1522068

Опубликовано: 15.11.1989

Авторы: Бабич, Гильц

МПК: G01M 17/06

Метки: испытания, манекеном, рулевого, стенд, удар

...перемещение манекена после удара, и измерительной аппаратурой в виде двух акселерометров (не показаны), вмонтированных в тыльную сторону манекена.Измерительная аппаратура состыкована с обрабатывающей аппаратурой на базе вычислительной машины (не показаны) .Штанги 4 снабжены упругими накладками 15 и проушиной 1 Ь для защелки 17.Устройство работает следующим образом. 10Перед испытанием на основании закрепляют испытываемое рулевое управление 2, разжимают рычаги 7 и манекен 3 гнездом 14 устанавливается на цапфах 12 поперечины 6, а тыльной стороной прижимают плотно к остальньм поперечинам и отпускают рычаги 7. При этом зацепы 10 входят в генэда 13, удерживая таким .образом манекен на устройстве разгона. 20Выворачивая или вворачивая упоры...

Номер патента: 1358846

Опубликовано: 15.12.1987

Авторы: Бут, Гильц, Пашков, Федоров

МПК: A01G 23/08

Метки: деревьев, заготовки

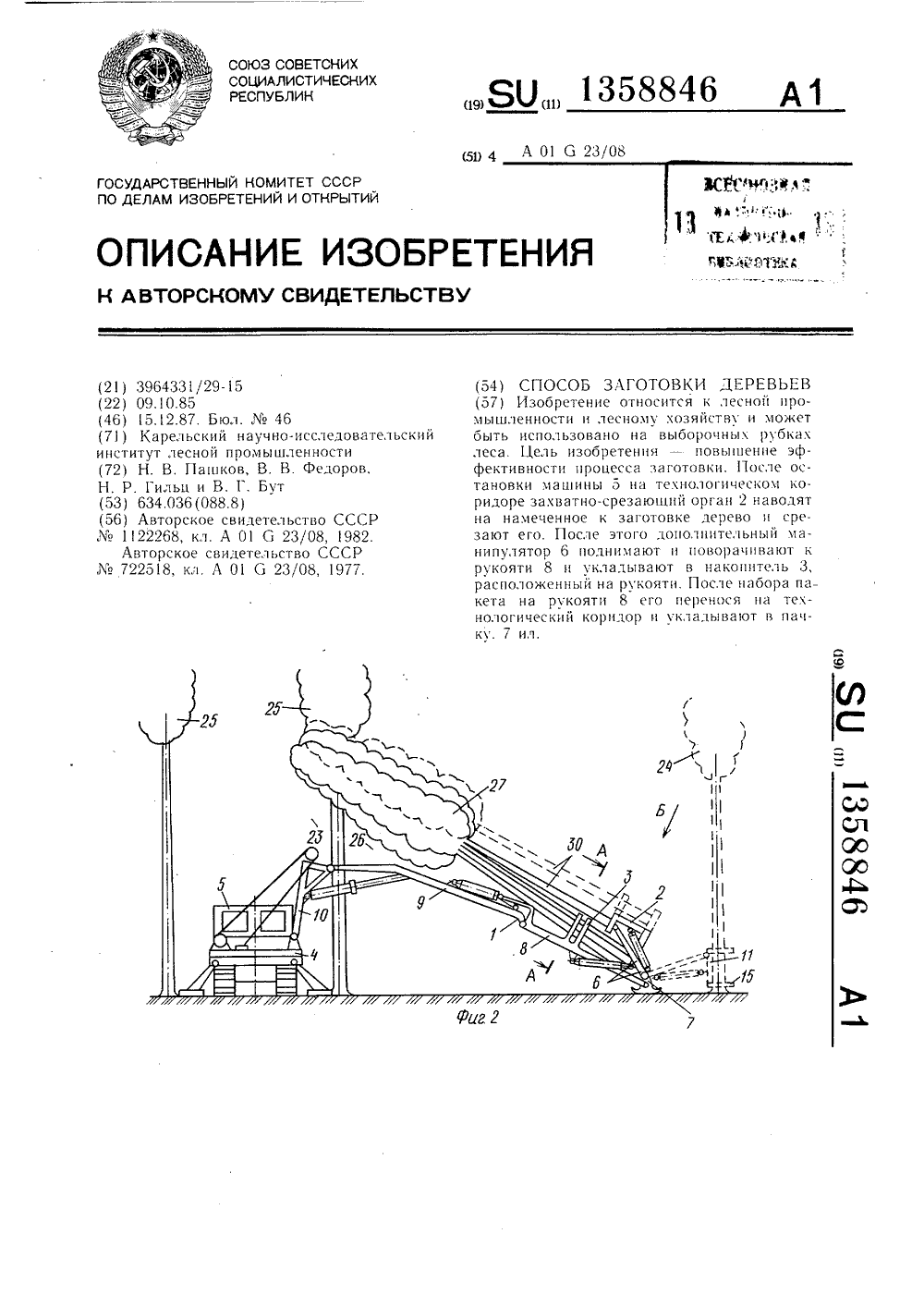

...заготовки деревьев по данному способу (фиг. 1) показана лсозаготовительная машина 5, которая перемещается в глубь пасеки 22 и захватно-срезаю- З 5шим органом 2 прорубает технологический коридор 23 (пасечный волок) с освоением намеченных к заготовке деревьев 24без повреждения оставляемых деревьев 25на полупасеках 26. На технологическом ко Оридоре убирают все деревья с формированием пакетов 27 и укладкой их в пачки 28. При этом пни 29 оставляют напасечном волоке минимальной высоты илисрезают их заподлицо с землей. Срезанные деревья 30 формируют в пакет 27 в 45накопителе 3 дополнительным манипулятором 6, имеющим привод 31. 2Заготовку деревьев с применением предлагаемого способа и устройства осуществляют следуюгцим...

Номер патента: 1219003

Опубликовано: 23.03.1986

Авторы: Бут, Гильц, Немировский, Пашков, Федоров

МПК: A01G 23/08

Метки: лесозаготовительная

...3 и имеет силовой цилиндр 13.Лесозаготовительная машина работает следующим образом.Перед началом разработки лесосека разбивается на пасеки шириной 30 м и более (2 Уфиг.2) и отмечаются деревья, подлежащие выборке. С помощью машины прорубают по середине пасеки технологический коридор шириной д( 5 м, а затем осваивают подлежащие выборке деревья на полупасеках с укладкой срезанных деревьев пакетами на технологическом коридоре. Сначала осваивают деревья, находящиеся в зоне действия манипулято ра 3 при лежащей на вращающейся платформе 2 поворотной раме 6 (при вылете. Наводка захватно-срезающего устройства 4 на отмеченные .деревья, а также их перенос и укладка на технологическом коридоре производится путем поворота платформы 003 22,...

Номер патента: 747449

Опубликовано: 15.07.1980

Авторы: Александров, Быков, Гильц, Минаев, Чудинов

МПК: A01G 23/00

Метки: ветвей, древесной, зелени, отделения, срубленных, сучьев

...устройство для отделения древесной зелени; на фиг. 2 - разрез А - А на фиг. 1.Устройство содержит основание 1, на котором установлены термокамера 2 с размещенным в ней рабочим органом в виде го вращающегося барабана 3, на внутреннейповерхности которого поочередно по окружности закреплены лопасти 4 и 5. Лопасти меньшей высоты 4 расположены под углом к направлению загрузки ветвей и сучьев 6,747449 2 РАЙ г./ Составитель В. Горностаев Техред К. Шуфрич Корректор М. немчик Тираж 723 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раунская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор Н. Аристова Заказ 4115/1 а большей высоты 5 - параллельно образующей барабана 3....

Номер патента: 576995

Опубликовано: 25.10.1977

Авторы: Гильц, Зайцев, Запольский, Лазарев, Питеев, Серкин, Соколов

МПК: A01G 23/08

Метки: лесозаготовительная

...механизм ееповорота 12, соединенный с рамой са-оходного шасси 1 шарнирными стойкаи 13, Механизм поворота 12 шарнирно я,соединен со штоками силовых цилиндров 14 и кронштейнами 15 шарнирнойрамки 4 Между рамой сомоходного шасси 1 и рамой 8 верхнего прижимного механизма 3 протаскивающего устройствапараллельно шарнирной рамке 4 шарнирно .установлен силовой цилиндр 16. Приемное устройство 5 выполнено с силовым цилиндром 17 его поворота.Машина работает следующим образом,Снловьии цилиндрами 14 с помощьюмеханизма поворота 12 рамку 4 с навешенньм на нее оборудованием поворачивают вперед по ходу машины. При этомверхний прижимной механизм 3 протаскивающего устройства и смонтированныена его раме 8 ножевая головка б и устройство 11 для...

Номер патента: 548420

Опубликовано: 28.02.1977

Авторы: Верещагин, Виноградов, Гильц, Зайцев, Запольский, Коробов, Мейер, Югов

МПК: B27G 1/00

Метки: деревьев, обрезки, поваленных, сучьев

...механизма осуществляется силовым цилиндром 13, шарнирно-закрепленным на поворотной платформе 2. Приемный лоток 8 установлен на кронштейне 9 поворотной платформы 2 и может быть выполнен поворотным от силового цилиндра 14. Для упрощения конструкции направляющая опора 3 и верхний механизм 6 протаскивающего устройства могут оыть смонтированы на общей оси 15. Для перемещения балки 4 с захватно-срезающей головкой 5 на направляющей опоре 3 установлен подающий механизм 16.Машина работает следующим образом, Машину устанавливают у лежащих дсревьев так, чтобы пх комли находились в зоне действия захватно-срезающей головки 5. Силовым цилиндром 13 с помощью параллелограммного механизма поднимают направляющую опору 3 с выдвижной балкой 4 и верхним...

Номер патента: 451519

Опубликовано: 30.11.1974

Авторы: Гильц, Запольский, Степаков

МПК: B27B 5/00

Метки: круглых, лесоматериалов, производства

...7 ц 8, площадка В(для раскроя хлыстов, накопители 1.0 для сортиментов и площадка 11 для укладки ипогрузки готовой продукции, кран 12,Работа по описываемому способу осуществляется следующим образом, Краном 2б пачку деревьев с подвижного состава илциз запаса подают в узел 3 очистки деревьев От сучьев,Очищенные хлысты подаются на площадку4 для сортировки, Сортировку хлыстов про 10 изводят пс заранее установленной совокупности размерно- качественных признаков(длина, диаметр, сбежистооть, порода, количество сучьев, наличие гнили и т, д,), Прцзтом некоторые хлысты, по технологическимЙ ц техническим условиям требующие индивидуального раскроямотут быть отделены иразделены, например, на площадке 13 иплцвидульного раскроя, Отсортирован 1...
