G06G 7/26 — генераторы для получения любых функций

Номер патента: 842850

Опубликовано: 30.06.1981

Автор: Сахаров

МПК: G06G 7/26

Метки: воспроизведенияфункций, двух, переменных

...погрешностью одной из кривых семейства 1(х у) например, кривой с наибольшей крутизной по переменной "х". Для остальных кривых границы участков принимафтся совпадающими с границами 55 аппраксимированной кривой, На каждом .участке заданная Функция воспроизводится отрезком параболы, ураВнение которой имеет вид(х) = а + Ьх + сх, (1) где- номер участка аппроксймации.На каждом 1-м участке аппроксимации коэффициенты а Ь, с изменяются при изменении значения переменной "у", т,е. при переходе от од ной к другой, Это изменение в общемслучае может происходить по нелинейному закону, причем на каждомучастке аппроксимации функции а(у),Ь.(у), с.(у) несколько отличаются4друг от друга. Пример изменения коэффициента а (у) приведен на фиг.2.Каждый из...

Номер патента: 842851

Опубликовано: 30.06.1981

Авторы: Корсунов, Корсунова

МПК: G06G 7/26

Метки: переменных, преобразовательдвух, функциональный

...выхо дом блока 9 памяти опорных напряжений, а выходом - с первым входом 1-го элемента И 6 первой группы элементов И, Элемент И 61 подключен вторым входом к выходу компаратора 21, а выходом - к соответствующему управляющему входу переключательной матрицы 1 и к (+2)-м входам всех последующих компараторов первой и третьей групп.Аналогично вышеописанному соединены между собой компараторы второй и четвертой групп и элементы И второй группы, причем каждый )-й компаратор (11в) 3) и 51 подключен первым входом к шине ввода 10 второго аргумента, вторым входом - к соответствующему выходу блока 9, а выход каждого 1-го элемента И 71 - к соответствующему управляющему входу матрицы 1. Информационные входы матрицы 1 соединены с...

Номер патента: 842852

Опубликовано: 30.06.1981

Авторы: Ведерников, Кондаков

МПК: G06G 7/26

Метки: функциональный

...входы которых являются второй 12 группой входовблока 3, вторые входы подключены квыходу первого блока 15 сравнениякодов, а выходы - к установленным входам разрядов счетчика 1 б. Счетчик 16соединен счетным входом с выходомгенератора 17 тактовых импульсов,а выходами разрядов - с первыми"группами входов первого и второго блоков15 и 18 сравнения кодов, вторыегруппы входов которых являются группами входов 13 и 2 блока 3, Выходблока 18 сравнения кодов подключенк первому входу триггера 19, второйвход которого соединен с выходом блока 15 сравнения, кодов, а выход - свыходом блока 3. Триггер 19 выполненв виде й- триггера.Функциональный преобразователь работает следующим образом.На первый вход 9 функциональногопреобразователя поступает в...

Номер патента: 842853

Опубликовано: 30.06.1981

Авторы: Глазьев, Зацерковский, Павленко, Панасюк, Сытник

МПК: G06G 7/26

Метки: амплитудно-импульсный, функциональ-ный

...считывания трех групп ключейсчитывания. управляющие входы всех 60ключей 1 и 4 подключены к соответствующим выходам блока 5 улравления,Счетчик б соединен счетным входом свыходом генератора 7 импульсов, авыходом со входом преобразователя Р 65 кодов и с управляющим входом первого управляемого делителя 9 напряженияподключенного сигнальным входом к выходу дополнительного сумматора 12,Первый вход выходного сумматора 13 и входы промежуточного и дополнительного сумматоров 12 и 13 соединены с соответствующими выходами ключей 4 трех групп ключей считывания;Остальные входы выходного сумматора 13 подключены к выходам делителей 9 и 11 напряжения. Блок 5 управления может быть реализован, например на генераторе 14 тактовых импульсов, элементе 15...

Номер патента: 842854

Опубликовано: 30.06.1981

Авторы: Водовозов, Полянский

МПК: G06G 7/26

Метки: функциональныйпреобразователь, частотно-импульсный

...)-ый(1и) элемент "Запрета" соединен прямым входом с выходом+1)-го множительно-делительногоблока.На чертеже изображена блок-схема 40частотно-импульсного функционального преобразователя.Он содержит выходной сумматор 1,подключенный входами к выходам и(где и - число входов сумматора 1)множительно-делительных блоков 2.Вход первого блока 2 соединен с выходом первого вычитавщего блока изгруппы и вычитающнх блоков 3, Каждый 1-ый (1 (и) блок 3 подключен выходом к первому входу(1+1)-го блока 3, первый вход первого блока 3 соединен с шиной ввода аргумента, а вторые входы всех блоков3 поАйлючены к шине опорной частотыКаждый 1-ый (1) ( и) элемент РЗапрета" 4 из (и) элементов"Запрета" 4 соединен прямком входом свыходом +1)-вычитающего блока...

Номер патента: 845161

Опубликовано: 07.07.1981

Авторы: Богдан, Богословский, Олянишин

МПК: G06G 7/26

Метки: функциональный

...в положении, при которомвсе элементы И 14-14 п оказываютсязакрытыми, а цепи резисторов 7,16-16, 17 -17 отключенными ключами 15. -15 п,Линия Ор на Фиг.2 дает графикизменения пилообразного напряженяя,снимаемого с выхода генератора 3.Линейный участок Ор по времени соответствует и периодам генератораимпульсов (на фиг.2 линейная частьО, формируется в течение четырехотрезков времени 0,1,2,3.В течение времени, соответствующего участкам 4 и 5, генератор пилообразного напряжения 3 подготавливается к следующему циклу. После того, как напряжения Ор на выходе генератора пилообразного напряжения 3 достигает по абсолютному значению величины входного напряжения О (фиг.2), сработает нуль-орган 9. Для упрощения описания принято, что сопротивления...

Номер патента: 845162

Опубликовано: 07.07.1981

Авторы: Дубовик, Захаров

МПК: G06G 7/26

Метки: генератор, функциональный

...3.Возбуждение автоколебаний происходит следующим образом.При включении напряжения питания на выходе релейного элемента 12 устанавливается один иэ двух уровней напряжения противоположной полярности. Если это напряжение положительно, то оно запирает диод б. Через открытый диод 7 оно запирает диодный однополупериодный ограничитель 9, который пропускает только сигнал отрицательной полярности. Ток с выхода сумматора 1 протекает через резистор 5, открытый диод 7 и малое выходное сопротивление релейного элемента 12 к шине яулевого потенциала. Так как диод б закрыт, то напряжение положительной полярности с выхода инвертора 3 прикладывается через резистор 4 ко входу ограничителя 8, который сигнал такой полярности беспрепятственно пропускает...

Номер патента: 847331

Опубликовано: 15.07.1981

Авторы: Соколовский, Шлемензон

МПК: G06G 7/26

Метки: функциональный

...б передачи информации, соединенные с усилителями 7 с управляемым коэффициентом передачи, запоминающие элементы 8, элемент 9 задержки, преобразователь 10 напряжения в частоту следования импульсов, сумматор 11 и блок 12 задания коэффициента усилителя.Преобразователь работает следующим образом.При подаче постоянного напряжения на вход преобразователя на выходе каждого и-го интегрирующего усилителя 1 появляется напряжение вида,рВ момент подачи напряжения на вход преобразователя в частоту следования импульсов 01 НЧ) 10 на его выходе появляются импульсы, час тота следования которых прямо (обратно) пропорциональна входному сигналу. Сигналы с выхода ПНЧ 10 управляют ключами 6 передачи информации, а через элемент 9 задержки ключами 5 сброса....

Номер патента: 849240

Опубликовано: 23.07.1981

Авторы: Романенко, Стерхов

МПК: G06G 7/26

Метки: функциональный

...структуры пре образователя в виде функционально распределенной транзисторной структуры, коллекторный переход которой образован полупроводниковыми слоями 2 и 6, разного 9240 ,4. типа проводимости, эмиттерный переход -полупроводниковым слоем 2 и полупроводниковой подложкой 1, тип проводимости которой противоположен проводимос"ти слоя 2, Толщина слоя 2, выполняющего роль базового слоя в транзисторной структуре, выполнена с величиной,меньшей длины свободного пробега неосновных (для базы) носителей заряда.10 Во всем диапазоне изменения входного напряжения переход, образованныйслоями 2 и 6, постоянно заперт напряжением источника напряжения пита-.ния Е подключенного к контакту 4 реэистивного слоя 3, При работе функционального...

Номер патента: 849241

Опубликовано: 23.07.1981

Автор: Шадский

МПК: G06G 7/26

Метки: функциональный

...интерполяции. Заданную функцию Г(х) можно 20 представить как 41 . 6срабатывание блока 2; сравнения, устанавливается потенциометром 1; . При хсх все блоки 2-2 ц 1 сравнения находятся в исходном состоянии. Каждый из них имеет прямой (5) и инверсный (й) выходы.1 Ключ 6 М открыт, и переменная х поступает через резистор 4 ц на вход усилителя 8. Величина резистора 4 ц устанавливается такой, что обеспечивает изменение напряжения на выходе усилителя 8 от нуля до максимума шкалы при изменении х от нуля до х (фиг, 2 в). Таким образом, на выходе усилителя 8 формируется относительная переменная дх на первом интервале интерполяции.При х=х срабатывает блок 2 сравнения,закрывая ключ 6 и открывая . ключ 7 . Так как в этот момент блок 2 сравнения...

Номер патента: 849242

Опубликовано: 23.07.1981

Авторы: Есин, Панова

МПК: G06G 7/26

Метки: воспроизведенияфункций, двух, переменных

...первый и второй функциональные преобразовате 25 ли, входы которых объединены и являются первым входом устройства, следящую систему,. на валу привода которой установлен линейный потенциометр,подключенный неподвижными контактами к30 выходам функциональных преобразователей, управляющий вход следящей системы является вторым входом устройства, сумматор, выход которого является выходом устройства, первый вход35 подключен к подвижному контакту линейного потенциометра следящей системы, и реле, включенных между управляющим входом следящей системы и шиной нулевого потенциала, дополнительно со 40 держит и+1 дополнительных функциональных преобразователей и дополнительный потенциометр, установленный на валу привода следящей системы, первый...

Номер патента: 851424

Опубликовано: 30.07.1981

Авторы: Квитка, Кожемяко, Мартынюк, Стахов

МПК: G06G 7/26

Метки: генерирования, функций

...двухвходового сегнетопьезоэлектрического трансформатора 1 определяет знак и величину выходного сигнала устройства в начале генерированияФункции, а двухвходовых сегнетопьезоэлектрических трансформаторов2 - величину угла наклона соответст- Щ вующего участка аппроксимированнойФункции и знак производной воспроизводимого отрезка. Стрелками указанонаправление поляризации секции 20возбуждения и генераторной секции 19, д обеспечивающее получение на выходахтрансформаторов импульсов положительной полярности.Первый операционный усилитель 5усиливает выходные импульсы напряжения двухвходового сегнетопьезоэлектрического трансформатора 1 и преобразует их в постоянное напряжениена уровне амплитуды. Интегратор 6представляет собой операционный усилитель,...

Номер патента: 855675

Опубликовано: 15.08.1981

Авторы: Барышевский, Тесленко, Туманов, Хохлов, Циделко

МПК: G06G 7/26

Метки: функциональный

...8 умножения, входной масштабный резистор 9,блок 10 памяти, реверсивный счетчик11, блок 12 цифрового Функциональногопреобразования, первый и второй сумматоры 13 и 14.Преобразователь работает следукщимобразом.При подаче на вход преобразователясигнала ОХ происходит автоматическийпоиск диапазона аппроксимации. Блок7 сравнения в зависимости от выходныхсигналов операционного усилителя 1и сумматора 13 ( 0 и 0 на фиг. 2) 60подает на входы реверсивного счетчика11 соответствующие сигналы, вызывающие изменение его состояния. При изменении выходного кода счетчика 11,подаваемого на блок 12 цифрового функ-Я цИонального преобразования на выходах последнего возникают коды М 4 и Мх 1 ,подаваемые соответственно йа цифроаналоговые блоки 2 н 3 умножения,...

Номер патента: 855676

Опубликовано: 15.08.1981

Авторы: Барышевский, Тесленко, Туманов, Хохлов, Циделко

МПК: G06G 7/26

Метки: функциональный

...Фиг. 1 приведена блок-схема преобразователя; на фиг. 2 - диаграммы, поясняющие его работу.Преобразователь содержит и аппроксимирующих элементов Ь, 3,15 квадратор 2, источник 3 напряжения смещения, сумматоры 4-6, первый, второй и третий дешифратор 7, блок 8 памяти, цифроаналоговый. блок 9 умножения. 10Преобразователь работает следующим образом.Аппроксимирующие элементы ф ,:3, из входного напряжения 0 формируют напряжения О+ , О, , изменяющие ся от Ох по кусочно-линейной зависимости с одним изломом (Фиг.2). Путем суммирования на сумматоре 4 напряже" ния 011,0, с соответствующими весовыми коэффициентами реализуется кусоч-у) но-линейная аппроксимация требуемой функциональной зависимости (напряжение 0 Фиг. 2). Суммированием напряжений...

Номер патента: 855677

Опубликовано: 15.08.1981

Автор: Кузьменко

МПК: G06G 7/26

Метки: функциональный

...О ,. Если это напряжение положительно то от источника тока 5 в резистор 3 ответвляется больший ток, чем в резистор 4. Это положительное приращение тока в группе 1 транзисторов передается на первый выход, в основном транзистором 1, поскольку общий ток в остальных тран О зисторах 1,1определяется номиналом резистора 3и напряжением на эмиттерном переходе транзистора 1 П, а это напряжение слабо зависит от величинц эмиттерного тока транзистора 1 . По этой же причине отрицательное приращение тока в группе 2 транзисторов передается на второй выход, в основном транзистором 2 п 1 . При определенном положительном напряжении ток через транзистор 2 резко уменьша- щ ется, т.е, транзистор 2 и 1 выключается и при дальнейшем увеличении входного...

Номер патента: 858013

Опубликовано: 23.08.1981

Авторы: Скорик, Степанов, Шкиль

МПК: G06G 7/26

Метки: генератор, нелинейных, функций

...Функций, содержащий диодно-резистивную схему, соединенную с источником напуяжения иэмиттерным повторителем 11).Известно другое устройство ддяформирования значений функций, содержащее сумматор, первый вход которого соединен с источником входногосигнала, второй вход - с выходоминтегратора, а выход - через ключ свходом аналогового блока памяти,. выход которого соединен с входом интегратора 21,Наиболее близким к предлагаемомуизобретению по технической сущностии достигаемому результату является2 пгенератор функций, содержащий кусоч;но линейный аппроксиматор, вход которого соединен с выходом микропроцессора и первым входом блока сравнения, второй вход которого соединен овыходом кусочно-линейного аппроксиматора, а выход - с входом...

Номер патента: 858014

Опубликовано: 23.08.1981

Автор: Сердюков

МПК: G06G 7/26

Метки: воспроизведения, обратных, функций

...напряжение на вы.ходе блока 3 сравне,щя появляется с некоторым эапаэданием. Устройство Я сформирует на своем выходе напряжение, соответствующее обратному значению функции Й, но на результат вычисления накладывается некоторая помеха, обусловленная релаксирующим характе- . ром подхода к точкам,.истинного радения.Во второк случае с выхода интегратора 10 на вход блока 1 прямого Функционального преобразования поступает положительное напряжение.Рассуждая как и в предыдущем случае, можно записать напряжение на выходе блока 3 сравнения в виде и, используя последовательность выкладок предыдущего случая, записать выражение для выходного напряжения Интегратора Ц,о кЮ. Таким образом, в батоге напряжение на выходе блока 3 сравнения имеет...

Номер патента: 860089

Опубликовано: 30.08.1981

Авторы: Гусев, Сергейчик

МПК: G06G 7/26

Метки: функциональный

...величина коХторых пропорциональназависимой у и независимой х переменным, связанных уравнением эллипсауББ- напряжения, величина коОторых пропорциональнамалой Ь и большой а осямэллипса.Уравнение (1) может быть преобразовано к видугде О40 напряжение, величинакоторо.о пропорциональна ординате окружности в системз координат ХОУ;О = -- напряжение, величинаОО которого пропорциональна ординате центра моделируемой окружности;1), напряжение, величина 507 окоторого пропорциональна ординате центра моделируемого эллипса;К 0 - напряжение, величинакоторого пропорциональна ординате эллипса в собственнойсистеме координат ХОУ.Из уравнения (3) видно, что величина напряжения О пропорциональна/Ю ординате эллипса в системе координат ХОУ.Функциональный...

Номер патента: 868786

Опубликовано: 30.09.1981

Автор: Киселев

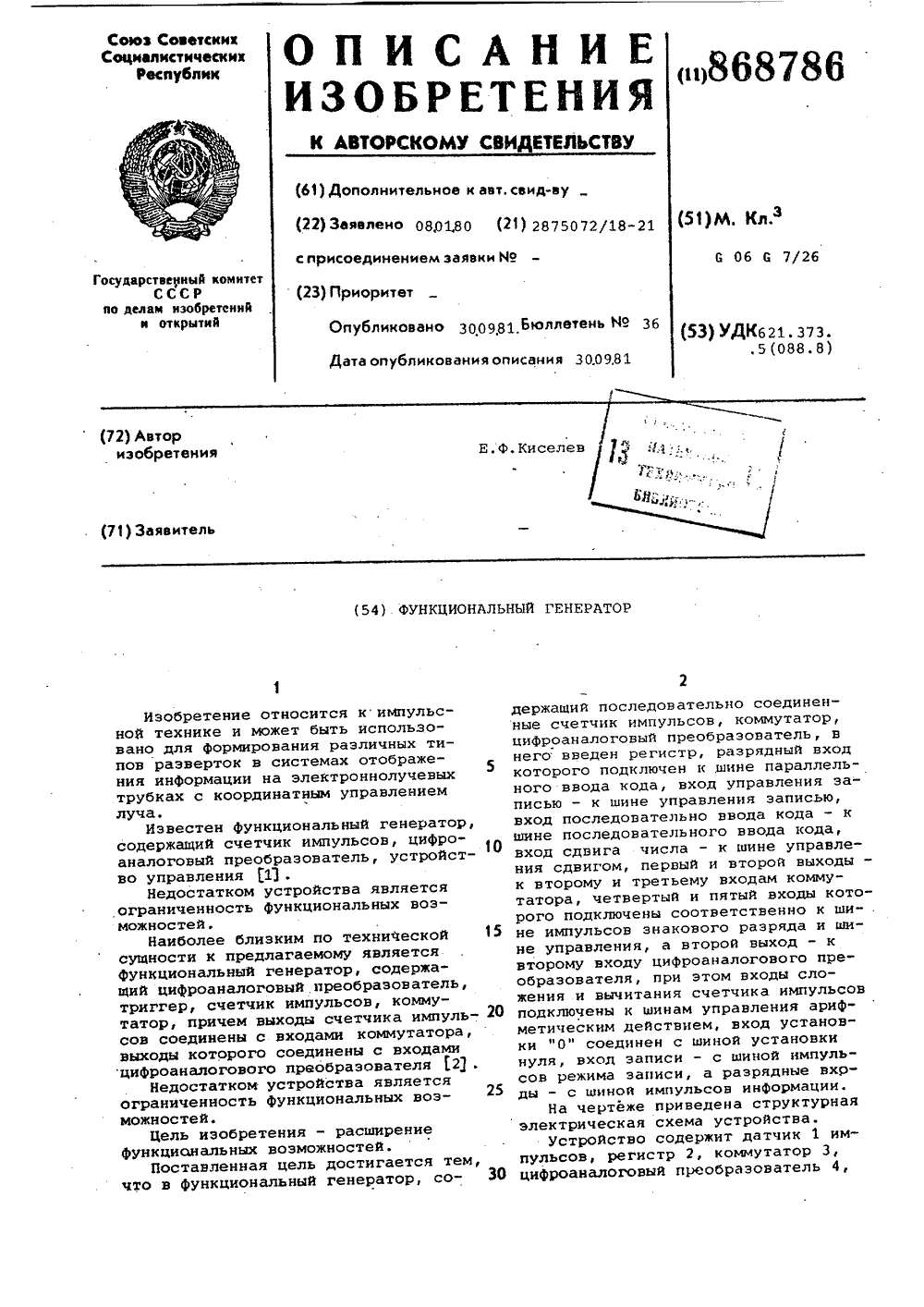

МПК: G06G 7/26

Метки: генератор, функциональный

...первым входом коммутатора, второй и третий входы которого подключены к первому и второму выходам регистра 2, а четвертый и пятый нходы - к шинам 14 и 15 импульсов знакового разряда и управления, Первый и второй входы цифроаналогового преобразователя 4 соединены с первым и вторым входами коммутатора 3.Устройство работает следующим образом.функциональный генератор предусматривает широкие воэможности программного формирования во времени выходного напряжения, мгновенное значение которого определяется либо прямым двоичным кодом а(с), представленным кодом а(с) на выходе счетчика 1 импульсов и знаковым разрядом кода а(с) по шине 14, либо прямым двоичным кодом Ь(с), представленным кодом Ь(с) на первом выходе и знаковым разрядом на втором выходе...

Номер патента: 873250

Опубликовано: 15.10.1981

Автор: Гиорхелидзе

МПК: G06G 7/26

Метки: генерирования, лагерра, ортонормированных, функций

...получения ортонормированных Функций ЛагерраНаиболее. близким по технической сущности к предложенному является устройство для генерирования Функций Лагерра, содержащее блоки умножения, суммирующие и интегрирующие усилители 2).Недостаявляется с тком известного устройства ложная Функциональная схеусилителя соединены соответственносо входом и выходом соответствующего интегрирующего усилителя, первый вход каждого суьекирующего усилителя подключен к выходу предыдущегосуммирующего усилителя.На Фнг. 1 и Фиг. 2 представленоописываемое устройство.Оносодержит интегрирующие усилители 1, интегрирующие усилители 2,суммирующие усилители 3, выходы устройства 4-7Устройство работает следующим образом.5 Прн поступлении на вход первогосуммирующего...

Номер патента: 875404

Опубликовано: 23.10.1981

Автор: Шпади

МПК: G06G 7/26

Метки: функциональный, электрического

...обмоткой выполнены параллельные пазы, расположенные перпендикулярно поверхности входнойтоковой шины, в которых размещены ленты из Ферромагнитного материала спрямоугольной петлей гистерезиса, толщина и ширина которых определяютсявидом воспроизводимой функциональнойзависимости, с двух сторон защитного 10корпуса расположены два постоянныхмагнитаобращенные друг к другу разноименными полюсами и обмотка подмагничивания выполнена распределенной,а выходная обмотка - сосредоточенной.На фиг. 1 изображена конструкцияпредложенного преобразователя; нафиг. 2 - распределение напряженностимагнитного поля вдоль лент из ферро" 20магнитного материала.Функциональный преобразовательэлектрического тока содержит входнуютоковую шину 1 прямоугольного...

Номер патента: 879604

Опубликовано: 07.11.1981

Авторы: Ефимов, Нарымский

МПК: G06G 7/26

Метки: воспроизведения, нечетных, функций

...чертеже представлена принципи альная схема устройства для воспроиэведенж нечетных функций.Устройство содержит выпрямитель 1, сумматор 2, полевой транзистор 3, УПТ, состоящий из резистора 4 и операционного усилителя 5. Транзистор 3 стоком соединен со входом УПТ, а истоком через выпрямитель- с сумматором 2, ко второму входу которогоподключена шина опорного напряжения. Выход сумматора соединен с затвором полевого транзистора.Устройство работает следующим образом.Для транэисторй 3 вольт-амперная характеристика описывается выражением=чо"си - О+ 6 озиси 4 Оси0 си 4где 1 - ток стока,бо - проводимость открытого канала;Ои- напряжение затвор-исток;0 - напряжение сток-истокОо - напряжение отсечки.Выпрямитель имеет следующую передаточную...

Номер патента: 879605

Опубликовано: 07.11.1981

Авторы: Ананьин, Романенко, Стерхов

МПК: G06G 7/26

Метки: функциональный

...связанные 40с низкоомными областями 8 полупроводникового слоя противоположного типапроводимости 3, первый, второй, третий и четвертый входные контакты 9,10, 11 и 12, диэлектрический слой 13, 45разделяющий полупроводниковый слой 3и функционально распределенные резистивные слои 4, 5, высокоомную область 14 полупроводникового слоя 3,Функциональный преобразователь 50работает следующим образом,На контакт 6 низкоомной контактной области 8 полупроводникового слояподают постоянное по величине опорноенапряжение. Выходом преобразователя 55является контакт 7 низкоомой контактной области 8 полупроводниковогослоя 3, потенциал которого, например, тождественно равен нулю при работе функционального преобразователя на операционный усилитель (на...

Номер патента: 881772

Опубликовано: 15.11.1981

Авторы: Баду, Марков, Смирнов

МПК: G06G 7/26

Метки: функциональный

...второго и четвертогозамыкающих ключей.На фиг. 1 приведена блок-схемапреобразователя; на фиг. 2 - диаграммы, поясняющие его работу.Преобразователь содержит первый ивторой блоки сравнения 1 и 2, опера- фОционный усилитель 3, нелинейный блок4, дополнительный нелинейный блок 5,сравнения 1 и 2, операционный усили"тель 3, сумматор б, резистор обратной связи 7, первый, второй и третий 45 масштабные резисторы 8-10, первый, второй раэмыкающие ключи 11 и 12,первый, второй, третий и четвертый эамыкающие ключи 13-16.Преобразователь работает следующим образом. Входное напряжение, например растущее по линейному закону, поступает на вход преобразователя и на первые входы блоков сравнения 1 и 2.Ко вторым входам блоков сравнения 1 и 2...

Номер патента: 881773

Опубликовано: 15.11.1981

Авторы: Падалко, Руденков, Цымбал, Часовников

МПК: G06G 7/26

Метки: генератор, функциональный

...и положительного опорных напряжений.На фиг. 1 приведена блок-схема генеоатооа) на фиг, 2 - диаграммы,поясняющие его работу.Генератор содержит интегратор 1, инвертор 2, п пороговых элементов 3,13 п, и + 1 управляющих триггеров 41,4 1,1 , и + 1 ключей 51,,5 ю, и + 1 потенциометров 6 6+, и + 1 масштабных резисторов 71 7+.1 , операционный усилитель 8, резистор 9 обратной связи.Генератор работает следующим образом.В исходном состоянии на пряьых выходах пороговых элементов 33 и - положительные потенциалы. На выходах управляющих триггеров 4 4нулевые потенциалы, поддерживающие ключи 5 5 + в закрытом состоянии. Прй постуйлении на вход генератора прямоугольного импульса (фиг. 2 а), преобразуемого интегратора 1 в напряжение треугольной формы,...

Номер патента: 883922

Опубликовано: 23.11.1981

Авторы: Мухитдинов, Юсупов

МПК: G06G 7/26

Метки: генератор, степенных, функций

...т внешний импульс,при этом управляемый ключ 5 замкнути генератор 10 пилообразного напряжения застопорен, Поэтому сигна.п,снимаемый с резистора 6 и поступающий на инвертирующий вход дифферен 35цивильного усилителя 8 равен нулю,На неинвертирующем входе усилителя8 имеется сигна.п, равный напряжениюисточника 11 смещения, Поэтому на входе усилителя имеется выходной сиг 1 Онал, благодаря которому излучатели ооптронов 1 и 3 находятся в начальной стадии генерации излучения. Генерируемый при этом начальный ток Фотодиода оптрона 1 протекает через ис 45точник 11 смещения и замкнутый управляемый ключ 5, поэтому напряжениена накопительном конденсаторе не может возрастать и равно напряжениюисточника 11 смещения.50 При поступлении на вход устройства...

Номер патента: 883923

Опубликовано: 23.11.1981

Авторы: Хохлов, Циделко

МПК: G06G 7/26

Метки: функциональный

...и аппроксимирующей Функций, для различных участков аппроксимации подчиняются преобразованию подобия, т.е. отношение значений функции коррекции50 любых двух соседних участков для соответствующих значений аргумента равны. между собой и постоянны1+1 1+1 Н,ООЬМ, Ч де АЧ,Щ=а" -Ч,сла, Х-Х;+Н;1ОИ-й - число участков. При таком построении функции коррекции рассматривалась аффинная координатная система д у(х). Рассмотрим теперь случай аффинной системы координат вида ах(х), т.е. для текущего значения х определим значение исход 3ной функции у (х) и зафиксируем его.Определим теперь точку пересечения прямой у (х) и функций Ухла (фиг. 2). Этой точке будет соответствовать значение аргумента хТаким образом, для каждого текущего значения аргумента х...

Номер патента: 883924

Опубликовано: 23.11.1981

Авторы: Беспалько, Блюменау, Кокт

МПК: G06G 7/26

Метки: функциональный

...негатрона.Функциональный преобразователь работает следующим образом.В исходном состоянии управляемый негатрон 2 находится в устойчивом состоянии, характеризуемом положительным входным сопротивлением, а на его выходе повторяется входной сигнал, продифференцированный дифференцирующим конденсатором 1.Сигнал запуска, соответствующий выбранному моменту преобразования, от блока синхронизации 5 поступает на преобразователь временного интервала 4 и на регулирующий вход управляемого негатрона 2. Управляемый негатрон 2 переводится в неустойчивое состояние, характеризуемое отрицательным входным сопротивлением. Выходное напряжение управляемого негатрс- на 2 возрастает, причем форма этого напряжения определяется формой входного сигнала до и...

Номер патента: 886012

Опубликовано: 30.11.1981

Автор: Самтеладзе

МПК: G06G 7/26

Метки: функциональный

...входное напряжениев блоке 8 памяти через замкнутыйключ 14 подается на вход блока 5, .на выходе которого формируются прямоугольные импульсы с длительностью,пропорциональной величине входногонапряжения. Эти импульсы поступаютв блок 3 управления на вход счетноготриггера 20. Счетный триггер 20 перебрасывается отрицательным фронтомкаждого импульса и в момент, когдана его прямом выходе устанавливаетсяединичное состояние, замыкается ключ10 и первый интегратор обнуляется.При этом на первом и втором выходах18 и 19 устанавливаются напряжения,соответствующие величине входногосигнала. В момент размыкания ключа10 замыкается ключ 9 и происходитинтегрирование входного напряженияпервым и вторым интеграторами 1 и 2 .В момент размыкания ключа...

Номер патента: 886013

Опубликовано: 30.11.1981

Авторы: Бажанов, Бархоткин, Вернер, Гаврилюк, Козырь, Преснухин, Прушинский, Садовский

МПК: G06G 7/26

Метки: функциональный

...выходепреобразователя присутствует сигнал положительной полярности с амплитудой, равной амплитуде входного сигнала, .При поступлении на вход преобразователя напряжения отрицательной полярности на прямых и инверсных выхо." дах компаратора б и цифрового мультиплексора 8, а также на управляющихвходах ключей 3, 4 и 5 присутствуют логические сигналы, противоположные логическим сигналам, соответствующим положительному входному напряжению, При этом ключи 3 и 4 открываются, замыкая обратную связь операционного усилителя, 2, а ключ 5 закрйвается. Кнеинвертирующему входу операционногоусилителя 1 через открытый ключ 4подается нулевой потенциал с выходаоперационного усилителя 2, работаю 1щего в режиме повторителя, неинвертирующий вход...
