G05D 16/06 — в которых чувствительный элемент является гибким, пружинящим элементом, воспринимающим давление, например с диафрагмами, сильфонами, мембранами

Номер патента: 641410

Опубликовано: 05.01.1979

Автор: Савин

МПК: G05D 16/06

Метки: газа, давления, редуктор

...регулировочным винтом 11.Чувствительный элемент 7 под действиемрабочей пружины занимает нижнее (у огра-,ничителя корпуса) положение. Седло 4под действием пружины 14 занимаетсамое низкое положение и контактирует склапаном 5, который, сжав пружину 6,упирается в днище корпуса 1. Междутолкателем 8 элемента 7 и клапаном 5имеется небольшой зазор, меньший , чемход седла 4. Входная полость редуктораполость канада 2) разобщена с полостью45низкого давления (полостью канала 3),Га высокого давления подводитсяк каналу 2, Пружиной 6 и давлением нанеуравновешенную площадь клапана 550последний прижимается к седлу 4 и непропускает газ в полость канала 3. Подвоздействием входного давления седло 4перемещается вверх, сжимая пружину 14.Вместе с седлом...

Номер патента: 645136

Опубликовано: 30.01.1979

Авторы: Пинхусович, Плаксин

МПК: G05D 16/06

Метки: газа, давления, редуктор

...9. С помощью тяг 10 планка соединена с жестким центром мембраны 11, на которую воздействует пружина 12, регулируемая винтом 13, Направляющая 14 изгиба служит для того, чтобы клапан 6 не сбиВался В стороу.Мембрана и пружина закрыты крышкой15, В крышке имеется канал 16. Подмембранная полость 17 закрыта крышкой 18, в которой размещен дренажный канал 19 с дросселем 20, выполненным, например, в виде завальцованного часового камня. Анализируемый газнал 2 поступает к узлу на котором происходи давления до выходног го относительно опорно мембраной 11, Опор мембраной 11 может ферное давление (при ется открытым) или д канал 16 соединяется мой, куда сбрасываетс ЗО лс анализатора мпкр,/4 вл Ыг Составитель Л. КорсаковаРедактор Н, Коляда Техрсд А....

Номер патента: 648958

Опубликовано: 25.02.1979

Авторы: Комаров, Харчевников

МПК: G05D 16/06

Метки: газа, давления, редуктор

...13 расточках, причем дополнительный клапан 9 штоком 8 связанс чувствитечьным элементом 2, а поршень 11 закреплен в корпусе 1. Диаметры расточек 12 и 13 основногоклапана 5 равны диаметру сечения седла 14 основного клапана 5. Поршень 11имеет уплотнение 15. В управляюшей648958 полости 3 расположена пружина задания 16 с регулировочным винтом 17. Редуктор работает следуюшим образом.При подаче входного давления гаэ заполняет всю входную полость 7 и по зазору между основным клапаном 5 и уплотнителем 15 проходит в расточки 13 и 12. Юля пуска редуктора в работу регулировочным винтом 17 нагружается пружина задания 16, усилие ее через шток 8 открывает сначала дополнительный клапан 9, затем основной клапан 5. При установившемся равновесии...

Номер патента: 651326

Опубликовано: 05.03.1979

Авторы: Гольдштейн, Добкин, Маргулис, Руденко, Терентьев, Файбисович, Шифрин, Шуб

МПК: G05D 16/06

Метки: газа, давления, действия, прямого, регулятор

...действия, содержащий корпус с входным и вы ходным патрубками с расположенными внем двумя чувствительными элементами, первый из которых связан с регулирующим органом и пружиной задания, отличающийся тем, что, с целью повышения точности работы и упрощения регулятора, в нем установлен жестко связанный со вторым чувствительным элементом подпружиненный стакан, в котором выполнено седло и размещен регулирующий орган, а выходной патрубок установлен в полости, ограниченной чувстви тельными элементами.Источники информации, принятые во внимание при экспертизе1. Авторское свидетельство СССР120717, М.КлГ 16 К 18(00, 1959,2. Авторское свидетельство СССР218601, М.КлГ 16 К 18/00, 1965. сазова Корректор Н. Ковальчу Подписное Составитель Н. ГондаТехред...

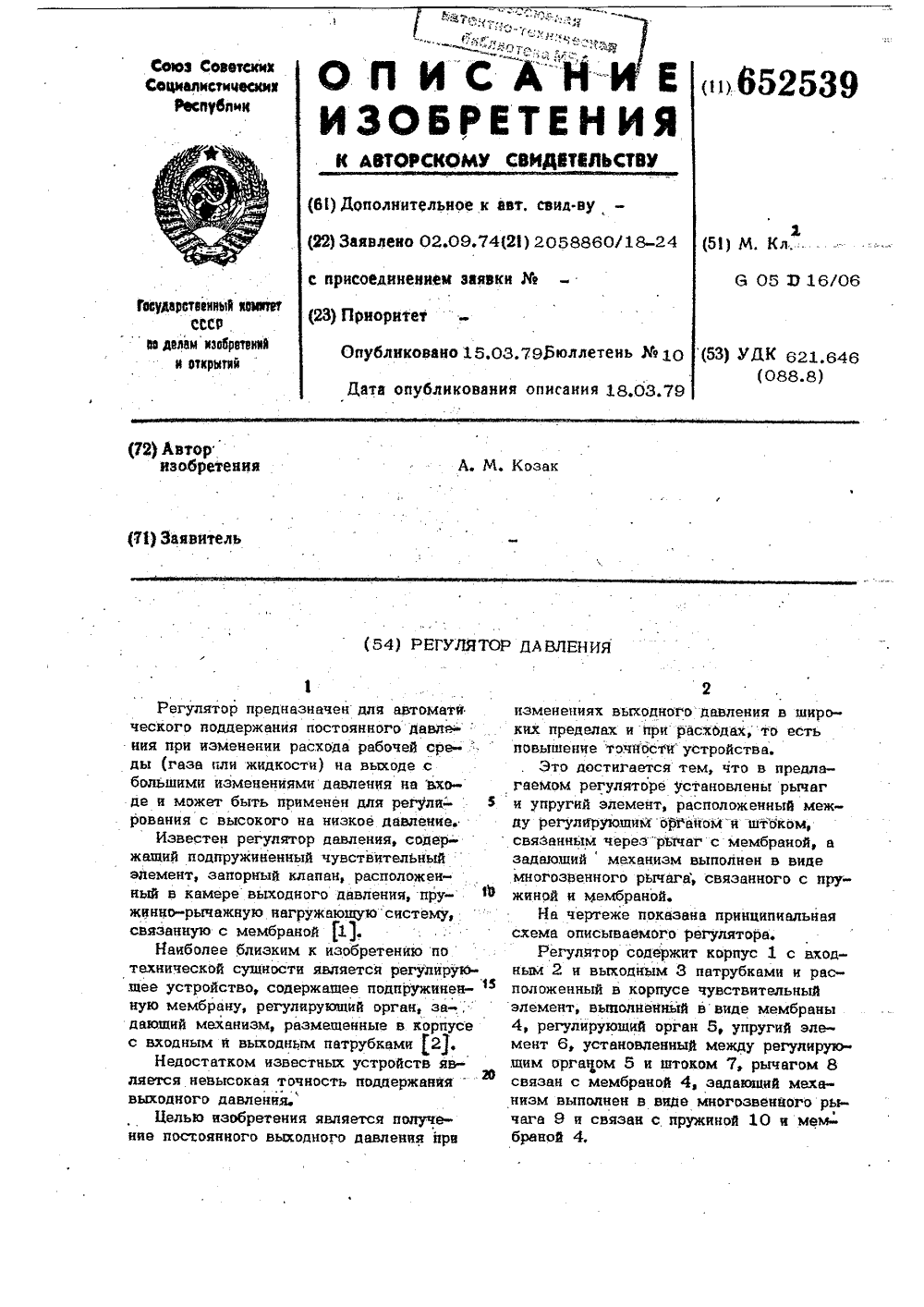

Номер патента: 652539

Опубликовано: 15.03.1979

Автор: Козак

МПК: G05D 16/06

Метки: давления, регулятор

...принципиальная схема описываемого регулятора.Регулятор содержит корпус 1 с входным 2 и выходным 3 патрубками и расположенный в корпусе чувствительный элемент, выполненнйй ввиде мембраны 4, регулирующий орган 5, упругий элемент 6, установленный между регулирующим органом 5 и штоком 7, рычагом 8 связан с мембраной 4, задающий механизм выполнен в виде многозвенного рычага 9 и связан с пружиной 10 и мембраной 4.оставитель Н. Мирнаяехред О, Андрейко Корректор С. Патрушева едактор С.Хей з 1060/4 4 Подписноевенного комитета СССРретений и открытий5, Раушская наб., д. 4 Тираж 101 НИИПИ Государст по делам изо 035, Москва, Ж Филиал ППП "Патент, г. Ужгород, ул. Проектная, 4 Регулятор работает следующим образом. При минимальном входйом...

Номер патента: 665292

Опубликовано: 30.05.1979

Автор: Сергиенко

МПК: G05D 16/06

Метки: газа, давления, двухдиапазонный, регулятор

...уровень, поддержании сниженного давления на заданном уровне с необходимой точностью, подаче газа сниженного давления в одну из выходных магистралей.Переключение диапазонов осуществляется подачей или отсечением подачи газа высокого давления к дополнительному регулирующему органу 8 при помощи элеггропневмоклапана 9. В результате кратковременно изменяется давление в выходной полости регулятора, перемешается подвижныи торец чувствительного элемента 4 и включается или выключается дополнительная пружина 6, что и обеспечивает изменсние величины выходного давления. Газ сниженного давления в одну из выходных магистралей подается электропневмокла панами 10 или 11.При прохождении газа сниженного давления по выходной магистрали 3 и, следовательно,...

Номер патента: 669335

Опубликовано: 25.06.1979

Авторы: Иванов, Федосеев

МПК: G05D 16/06

Метки: газа, давления, регулятор

...ОО вхГ)лГ)м исполнительного механизма.На чертеже показана црцццц" цаи; ; сема цреллпгасмого регл 5)т 01); л 11)ленц 1 воз)669335 Формула изобретения Заказ 3660(39 Тираж 3014 ПодписиПП Патент, г, Ужгород, ул. Проектная,НИИ илиал Устройство состоит из трубопровода 1, исполнительного механизма 2, соединенной с приводом дроссельной заслонки 3 и датчика 4 давления. Корпус датчика 4 давления разделен чувствительными элементами в виде мембран 5 и 6 на камеры 7, 8 и 9. В камерах 7 и 9 расположены пружины 1 О и 11, которые упираются в корпусе и соответствующие жесткие центры 12 и 13 мембран 5 и 6, причем в жестких центрах 12 и 13 выполнены сопла 14 и 15.Камера 7 соединена каналом 16 со входом исполнительного механизма 2 и через дроссель 7...

Номер патента: 684519

Опубликовано: 05.09.1979

Авторы: Волков, Дровеников, Евсеев, Симкин, Татарников

МПК: G05D 16/06

Метки: давления, регулятор

...второго.задатчика давления 9 связано с топливным баком 2.Оба задатчика давления 3 и 9 аналогичны по конструкции и включают в себя пружину 14, дев мембраны 15 со связанными между собой жесткими центрами 16.Регулятор включает в себя также пневматическое двухмембраннов реле Х 7, выходная камера 18 которого через пневматическое сопротивление 19 сообщена с исполнительной полостью 5 выпускного клапана 1, причем. одна иэ управляющих камер 20 пневматического двухмвмбранного реле и первое сопло 21 связаны с топливным баком 2, а другая управляющая камера 22 и второе сопло 23 - с атмосферой.Регулятор давления работает следующим образом.В исходном состоянии (при равенстве давлений в топливном баке 2 и атмосферного) давление поступает в,...

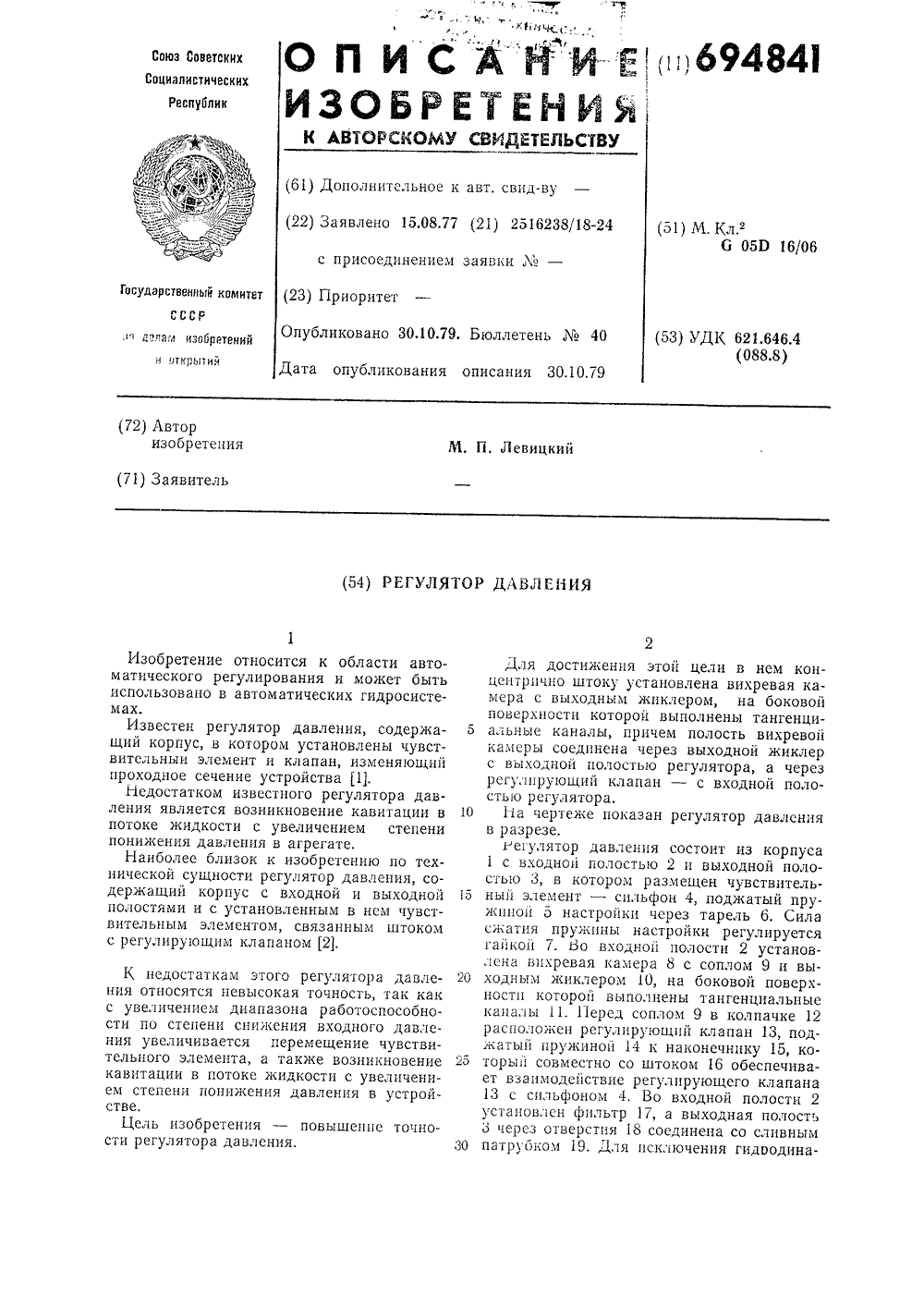

Номер патента: 694841

Опубликовано: 30.10.1979

Автор: Левицкий

МПК: G05D 16/06

Метки: давления, регулятор

...со штоком 16 обеспечивает взаимодействие регулирующего клапана 13 с сильфоном 4. Во входной полости 2 установлен фильтр 17, а выходная полость 3 через отверстия 18 соединена со сливным патрубком 19. Для исключения гидоодина) Подписное 14 6 НПО Поиск 3 ир ипографпн, пр. Сапунова,мического воздействия потока па снльфон 4 перед ним установлен экран 20.Работает регулятор давления следующим образом.Поток жидкости, пройдя фильтр 17, поступает в вихревую камеру 8 через тангенциальные каналы 11 и сопло 9, После взаимодействия в камере поток через выходной жиклер 10 направляется к сливному патрубку 19, заполняя при этом полость силь фона 4. При отклонении величины выходного давления от настроечного значения происходит перемещение сильфона в ту...

Номер патента: 694842

Опубликовано: 30.10.1979

Авторы: Григорьев, Запевин, Холявин

МПК: G05D 16/06

Метки: газовый, редуктор

...материала с трубчатым клапаном 4, пружины 5, уплотнительного элемента 6, пора.Раоотает регулятор следующим образом.При отсутствии давления усилием пружины 5 чувствительный элемент 2 с трубчатым клапаном 4 отжаты от уплотнительного элемента 6. С подачей давления на вход регулятора усилие, действующее на чувствительный элемент, сжимает пружину 5, клапан 4 соприкасается с уплотнительным элементом 6 и перекрывает проход рабочей среде. При определенном давлении на выходе происходят герметизация клапана и дальнейший рост давления в выходной полости прекращается. При наличии рас694842 Составитель Л, ПодшибихиТех.ред А. Камыш никова орректор В. Пет актор И. Грузов Изд. М. 622 Тираж 1015 Подписноерственного комитета СССР по делам...

Номер патента: 696425

Опубликовано: 05.11.1979

Автор: Савин

МПК: G05D 16/06

Метки: регуляторов, ресурса

...общий вид.Устройство содержит заполненную шариками 1 камеру 2 с полостью 3 в нижней части, выходящей под прямым углом в полость 4. Шарики могут быть, наприУстройство для контроля ресурса регуляторов давления п авт. свид, М 637794 о т л и ч а ю ш е е с я тем, что, с целью повышения надежности устройства, оно содержит дополнительный, поршень, установленный в камере с шариками и подпружиненный в сторону выходного канала. 3 6964мер металлическими, Полость 4 открыта с одной стороны и снабжена ограничителем 8, подпружиненным пружиной 6, который препятствует свободному выкатыванию шариков. Ограничитель 5 можетбыть выполнен в виде поршня с закругленными на конпе,штоком, или в виде шарика.,С другой стороны полость 4 закрыта соосным штоком 7...

Номер патента: 703791

Опубликовано: 15.12.1979

Авторы: Альбрандт, Каспарьянц, Эйсмонт

МПК: G05D 16/06

Метки: давления, регулятор

...соединенныхштоком двух тарелей, между которыми установлена неподвижная перегородка, полость между. которой и верхней тарелыозаполнена жидкостью, причем подпоршневая полость сообщена с управляющей полостью, а надпоршнеаая полость сообщенас выходным патрубком,Сущность изобретения поясняется. чертежом, где изображен предлагаемый регулятор, разрез.Регулятор состоит изным 2 и выходным 3 па5 703791 6Величина этой разницы, определяющей уо- мент, например сильфон, образующий и тановочное усилие пружины 22, будет за корпусе управляющую полость и связанный висеть от конструкции и размеров регуля одним торцом с корпусом, а другим со тора. Иля уменьщения веса от конструк" втулкой, соединенной с регулирующим ор Пии и размеров регулятора. Для уменьшен...

Номер патента: 705427

Опубликовано: 25.12.1979

Автор: Расчетнов

МПК: G05D 16/06

Метки: газовый, редуктор

...статическое давление, чемобуславливается нормальный режимрегулирования, Когда давление в выходной полости 3 и полости 22 достигаетвеличины, соответствующей усилиюпружины 16, кольцевой зазор между 35клапаном и седлом будет автоматическиподдерживаться таким образом, чтобыобеспечить .требуемый расход газа через редуктор и выходное давление. Какправило, при увеличении расхода газа 4 Одавление в выходной части ,полостиредуктора при прочих равных условиях.понижается. Это связано, в частности,с изменениями усилий пружин. В рассматриваемом редукторе изменение суммарного воздействия пружины на поршень и "изменение, других сил компенсируется. Эта компенсация осуществляетсяследующим образом.При-увеличении хода клапана интенсивность (скорость и...

Номер патента: 705428

Опубликовано: 25.12.1979

Авторы: Голубев, Котов, Панфилов, Покорный

МПК: G05D 16/06

Метки: давления, регулятор

...11, и усилитель 12 с пружиной и регулирующий орган 4 под действием13 и чувствительным элементом 14, пружины 5 плавно открывается (благозаимодействующим с нбрмапьйо закры- даря наличию дРосселя 19). Регулятортым клапаном 15. (0 плавно, без забросов выходит. на реРабочая. камера 16 (вход) командного жим,прибора 8 и управлявщая поЛОсть 1 7 - Использование изобретения позволитусилителя 12 сорбщбны с ВЫходнои йолОс- уменьшить величину заброса выходноготью 3 регулятора, а рабочаЯ полость . давленйя регулятора в переходном ре 18 исполнительного механизма 7 - с 15 жиме с 30 до 10%, сделать забросвыходом командного прибора 8, через регулируемым и независимым от величидроссель 19 - с Окружающей средой Й " Йы возмущающего воздействия, что...

Номер патента: 706830

Опубликовано: 30.12.1979

Авторы: Добромыслова, Каздым, Мерсов, Штраль

МПК: G05D 16/06

Метки: давления

...равное заданному давлению. Крометого, мембрана 7 не напряжена, т. е. жесткостьее минимальна, и при выполнении датчиковположения мембраны бесконтактными отсутствует трение мембраны о стенки камеры, этимдостигается высокая чувствительность и точностьустройства регулирования давления. 3На чертеже изображена схема устройства для регулирования давления.Устройство содержит установленный на вы. ходном трубопроводе 1 датчик 2 давления, соединенный с блоком 3 управления, исполни. тельный механизм 4, установленный на вход-ъном трубопроводе 5, аккумулирующую емкость 6, разделенную вялой мембраной 7 на камеры 8 и 9, датчики 10 и 11 положения мембраны и переключатель 12. Выход переключателя 12 соединен с"исполнительным механизмом 4, а первый 13 и...

Номер патента: 706831

Опубликовано: 30.12.1979

Авторы: Анисимкин, Колесников, Свербилов, Шорин

МПК: G05D 16/06

Метки: давления, регулятор

...имеет демпйер, выполненный в виде цилиндрической спиралииз полосы стаЛьной проволочной сетки, диагонали квадратных ячеек которой расположены вдоль оси цилиндрической спирали, на центральной части которой размещено стяжное кольцо,и установленный между тарелями пружины,На чертеже представлен предлагаемый регулятор давления газа,Регулятордавления газа содержит.корпус 1 с входным 2 и выходным 3патрубками и расположенный в нем реформула изобретения гулируюший орган 4, поджатый к штоку тарели 5, связанной с чувствительным элементом 6. Вторая тарель 7 связана с настроечным элементом 8, Между тарелями размещены пружины 9 и демпйер 10, выполненный в видецилиндрической спирали из полосы стальной проволочной сетки, диагона ли...

Номер патента: 706832

Опубликовано: 30.12.1979

Авторы: Беседин, Горячев, Малиованов

МПК: G05D 16/06

Метки: газа, давления, регулятор

...разрезными штоками б и 7, а также рычагами8 и 9 с мембранами 10 и 11 соответственно. В полость 12 между мембранами через канал 13 и внутреннюю пок заклиненному клапану 4 (седлу 5), тем самым уменьшая приход газа в полость 12 и стабилизируя давление в ней. Таким образом существенно возрастает надежность регулирования давления.Использование изобретения позволяет увеличить вдвое время безотказной работы регулятора. 1. Регулятор давления газа, содержаший корпус с установленным нанем чувствительным элементом в видедвух мембран, одна из которых черезрычаг связана со штоком клапана,о т л и ч а ю щ и й с я тем, что,с целью повышения надежности регулятора, седло клапана выполнено в видестакана, связанного через шток седлаи второй рычаг с...

Номер патента: 706833

Опубликовано: 30.12.1979

Авторы: Расчетнов, Штин

МПК: G05D 16/06

Метки: давления, регулятор

...11, создавая дополнительную.силу, направленную на отжатие затнора.Из выходной полости 3 газ посту.пает под чувствительный элемент 8,Когда наступит равновесие сил от дав- З 5ления и пружин, действующих на регулирующий орган и чувствительный элемент, на выходе регулятора устанавливается определенное давление,При увеличении отбора газа от ре-гулятора происходит падение давления40в выходной полости 3 а вследствие"этого - отжатие затвора регулирующего органа 4 от седла 5. Расход газачерез седло увеличивается, давлениев полости заборника 14 и н полости11 дифференциального поршня 10 засчет динамической составляющей газового потока возрастает, При этом возникает дополнительная. сила, отжимающая затвор регулирующего органа 4.Давление в выходной...

Номер патента: 706834

Опубликовано: 30.12.1979

Автор: Меркурьев

МПК: G05D 16/06

Метки: гидравлических, давления, дистанционных, регулятор, систем

...в виде жесткого центра с чулочным уплотнением. К жесткому центру диафрагмы 9 прикреплена диафрагма 10 цилиндра 11 меньшего диаметра при помощи штока 12.К замкнутой области цилиндра меньшего диаметра подключен управляющий трубопровод 13 с ответвлениями 14, подключенными к приемным устройствам управляемых объектов 15.Работает регулятор давления следующим образом.Каждое приемное устройство управляемого объекта 15 отрегулировано на восприятие только одного давления, Для включения 1-го объекта, реагирующего на давление Р, дросселем 5 меняется производительность обводного трубопровода 4 и давление в сужающем устройстве 6 и в полости цилиндров 8 и 11 до тех пор, пока давление в управляющем трубопроводе 13 не достигнет заданной...

Номер патента: 708318

Опубликовано: 05.01.1980

Авторы: Волков, Дровеников, Симкин, Татарников

МПК: G05D 16/06

Метки: давления, регулятор

...в связи с этим изменяется направление действия предварительно сжатых пружин сжатия, следовательно, появляются составляющие усилий пружины, направленные против усилия чувствительного элемента. Таким образом, появившиеся составляющие усилий пружин сжатия резко уменьшают суммарную жесткость системы при перемещении клапана, а значит, увеличивают чувствительность системы и точность поддержания заданного давления. При различных сочетаниях жесткостейпружин сжатия и чувствительного элемента при заданных перепадах давления рабочей среды и заданном диапазоне ее расходов достигается необходимая точность под-держания заданного давления независимоот величины перемещения клапана.Необходимую точность поддержания заданного давления можно получить...

Номер патента: 711551

Опубликовано: 25.01.1980

Авторы: Вильямович, Масленников, Молодцов, Панфилов, Селиванов

МПК: G05D 16/06

Метки: давления, регулятор

...проходящего через дроссель 9 упругой.диафрагмы 10, помещенной в выходнойкамере корпуса регулятора, Внутри.корпуса установлен также узел огра-ничения давления 11, вход 12 которо-го сообщен с выходом регулятора, авыход 13 - через регулируемую заслонку 14 - с окружающей средой, Чувствительный элемент и регулируемая заслонка настраиваются пружинамь15 и 16,Процесс регулирования давлениянаддува герметичных блоков радиоэлектронной аппаратуры осуществляется следующим образси,В исходном положении соответствующим выбором натяжения пружин 15 и 16,изменяемого, например регулировочными винтами, устанавливается заданноевыходное давление и ограничиваетсявеличина его максимального заброса.Воздух или иная газообразная рабочая среда подается на вход 2 и...

Номер патента: 714365

Опубликовано: 05.02.1980

Авторы: Грин, Дузь, Козлюк, Мазуренко, Марголис, Степановский

МПК: G05D 16/06

Метки: давления, регулятор

...дросселирующихокон, расположенных напротив соответствуюсвободно проходящий в сквозное отверстие траверсы 14 и упирающийся в последнюю которые образуют между корпусом и втулкой герметичные камеры 22 - 24. Камера низкого давления связана с подмембранной камерой 22 с помощью патрубка 25. Работает регулятор следующим образом.Жидкость под высоким давлением поступает во входной патрубок 2 корпуса и камеру 23 высокого давления. Далее при прохождении через первый ряд дросселирующих отверстий поток жидкости сужается, а при попадании в первую внутреннюю камеру стакана 6 - расширяется, при этом энергия потока теряется. При выходе из камеры стакана в камеру 24 и далее из камеры 24 во 30 30 вторую камеру стакана повторяется процесс сужения и...

Номер патента: 716027

Опубликовано: 15.02.1980

Авторы: Морозов, Скрябышев

МПК: G05D 16/06

Метки: давления, регулятор

...отжимается от своего седла, Газвысокого давления дросселируется между сед. 10" лом и"управляющим клапаном и проходитв командную полость, образованную чувстви.тельным элементом 4 и мембраной 10,При этом чувствительный элемент 4 черезполую втулку 5 отжимает регулирующий органб от седла. Газ высокого .давления дроссели" руется между регулирующим органом и егоседлом и поступает через патрубок 3 вполостьпод чувствительным элементом 4 и к погреби.гелю, Воздействие потока газа через чувствитель.иый элемент 4 и полость над ним передается. на мембрану 10, жесткий центр 9. и пружинунастройки 13. Приустайовлении равновесиямежду усилиями от давлений газа на входев регулятор редуцированного выхода давления 25между чувствительным элементом 4 и...

Номер патента: 718837

Опубликовано: 29.02.1980

Авторы: Алексеев, Блинов, Малянчук, Райсфельд, Седенков, Торопцов, Хаецкий

МПК: G05D 16/06

Метки: давления, регулятор

...выполнен в виде приемника 10 полногодавления. Регулирующий орган 4 связан счувствительным элементом 5 штоком 11 ивзаимодействует с седлом 12.Работает регулятор следующимобразом,Регулируемая среда подается во входнойпатрубок 2, проходит через зазор междуседлом 12 и регулирующим органом 4 и выходит через выходной патрубок 3, При любом установившемся режиме работы регулятора его подвижныеэлементы находятсяв равновесии Усилие пружины 6 уравновешивается усилием от полного входного дав-ления, передаваемого по трубке 9 в камеру8 управляющего давления, действующегона -эффективную площадь чувствительногоэлемента 5. В случае повышения входногодавления равновесие нарушается, чувстви-"тельный элемент 5 поднимается вверх, и718837 аю 4 ВВВзвзВЙВЩФ 4...

Номер патента: 721802

Опубликовано: 15.03.1980

Авторы: Деримов, Непорядко

МПК: G05D 16/06

Метки: давления, регулятор

...установлены прокладки 18и 19.Работа регулятора давления заключается в следующем,Во входную полость 2 регулятора пода ается жидкость под давлением, которое припроходе ее через боковые отверстия 5 в выходную полость 3 редуцируется.При повышении давления во входнойполости 2, жидкость через отверстия 10 вдне стакана 9 проникает в надмембраннуюполость и перемещает мембрану , а с нейи стакан 9 вниз, преодолевая давление воздуха в управляющей камере 6.Стакан 9, перекрывая боковые отверстия5, уменьшает поступление жидкости в вы- щходную полость 3 и давление в ней падает.При этом мембрана 7 начинает возвращатьстакан 9 вверх, предолевая усилие пружины8 и пониженное давление среды за мембраной,Таким образом происходит автоматическое поддержание...

Номер патента: 723530

Опубликовано: 25.03.1980

Автор: Азаров

МПК: G05D 16/06

Метки: давления, регулятор

...давление Р,. Изменение давления перекачиваемой среды эа клапаном определяет сте.пень потребления перекачиваемого продукта ивызывает ответную реакцию клапана, открываяили закрывая его. В процессе работы шток кла.пана воспринимает разницу давлений на входев регулятор и на выходе из него, с учетомстепени открытия клапана, Форма головкиклапана, являющейся съемным элементом, отражает в себе все гидравлические потери в трубо.проводной системе до регулятора, рассчитывается индивидуально для каждого случая и обес.печивает в любой момент динамическое равновесие сил, действуюшэтх на элементы регулятора,Работа регулятора осуществляется следующим я,образом,При понижении давления Ра, что будет соответствовать требованию увеличения расхода,мембрана...

Номер патента: 723531

Опубликовано: 25.03.1980

Авторы: Голубев, Овчинников, Ташкалов

МПК: G05D 16/06

Метки: давления, регулятор

...3 установлена пружина 16, Управляющая камера 3 связана с подмембранной по.постыл 13 трубкой 17. Двуплечий рычаг 5установлен на оси 18. Регулирующий орган 6установлен в направляющей призме 19 иснабжен седлом 20. Выходная камера 4 чмеетвыходной штуцер 21. Клапан 11 снабжен запорной пружиной 22 и связан с предохранитель.ным клапаном 23, снабженным пружиной 24. 2 ОПружина задания 9 опирается на тарель 25,положение которой регулируется винтом 26.Регулятор давления работает следующимобразом. Газ высокого давления подаетсяв входной штуцер 7, проходит через. полностью 25открытое сечение между регулирующим органом 6 и седлом 20 и попадает в выходнуюкамеру 4. Отсюда часть газа поступает в вы.ходной штуцер 21, а часть газа проходит через...

Номер патента: 723532

Опубликовано: 25.03.1980

Авторы: Взоров, Виноградов, Карасик, Романов

МПК: G05D 16/06

Метки: абсолютного, барокоррекцией, давления, задатчик

...с барокор.- рекцией; на фиг. 2 - вид шкалы эадатчика с элементами зацепления.На плате 1 нанесены основная шкала высот герметизации и шкала баро- коррекции, укреплены зубчатый или фрикционный сектор 2, связанный с дополнительной ручкой 3. Основная ручка 4 служит для настройки высоты герметизации и связана с шестерней 5, с которой соединена также шестерня 6 с жестко закрепленной стрелкой 7, расположенной над платой 1. Основная ручка 4 с помощью винта 8 снязана с вакуумированным сильфоном 9, установленным в корпусе 10, торец которого соединен с золотником клапана 11 задатчика.Задатчик работает следующим обра. эом.723532 раж 956 Подписи Ручкой 3 путем поворота платы 1 устанавливают нулевую отметку основной шкалы на величину отклонения...

Номер патента: 723533

Опубликовано: 25.03.1980

Авторы: Муратов, Некрасов, Соловьев

МПК: G05D 16/06

Метки: давления, регулятор

...2 поддействием запорной пружины 3, рассчитаннойна заданное давление в выходной камере 5,начинает сжиматься, а основание 14 сильфона,двигаясь вверх вместе с сильфоном 2,поворачивает рычаг 6, скользящий по,поверхности 15 в обратную сторону (вверх), воздействуя на шток 17.Шток 17, двигаясь под действием рычага6 вверх, толкает в ту же сторону регулиру. 4юший орган 7 и открывает проходное отиерстие 18 в седле 19, что вызовет увеличениедавления в выходной камере 5 до заданногоПружина 8 сжимается,Настройка регулятора осуществляется спомощью регулировочного винта 21, которыйчерез опору 20 поджимает пружину 3 дозаданного усилия, которое позволяет добить.ся заданного давления в выходной камере 5.1 о Конструкция регулятора обладает повышенной...
