Номер патента: 652539
Автор: Козак
Текст

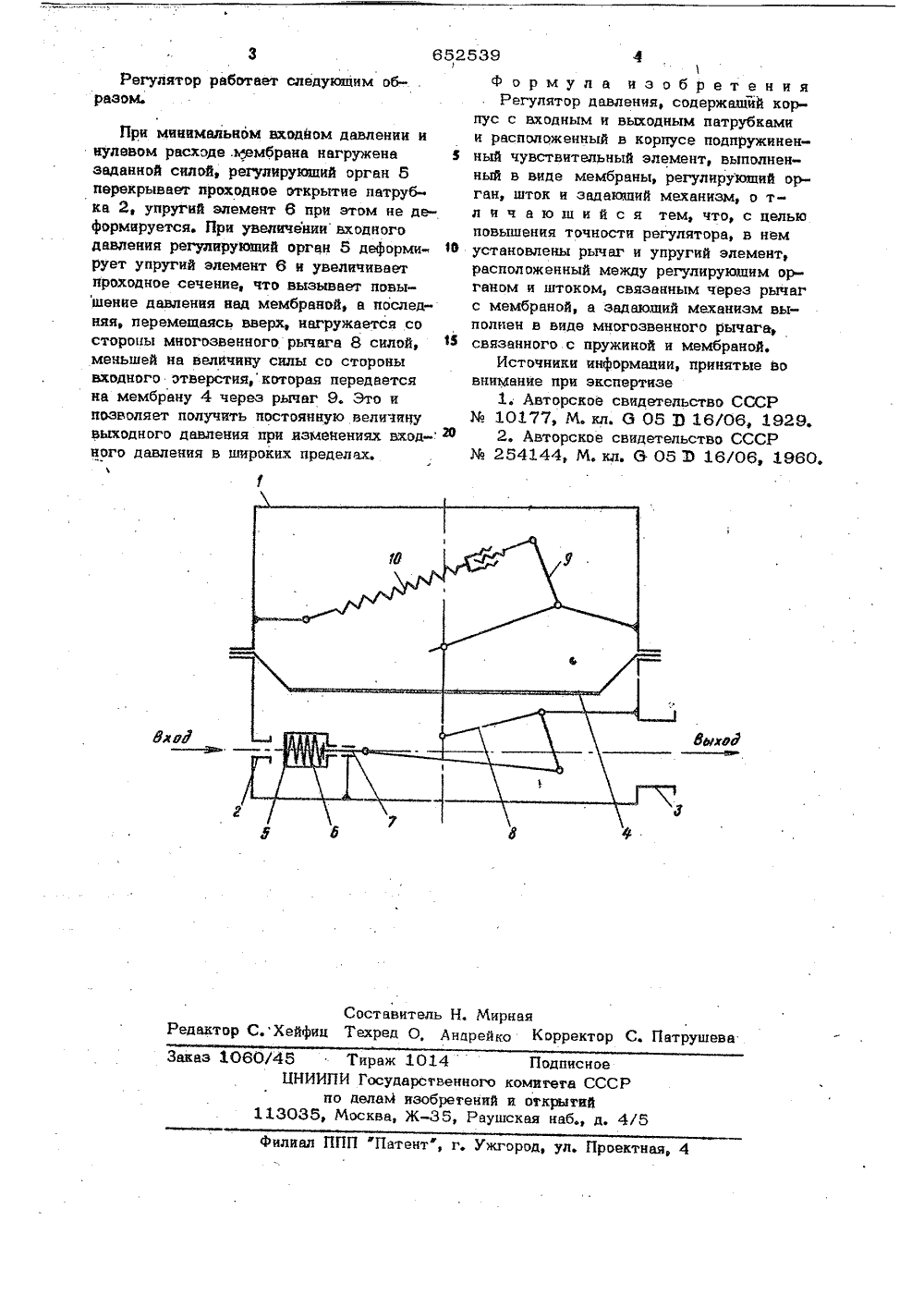

(5) М. Кл. б 05 Э 16/06 Гкударетееян 11 В ивюет СССР аа двлам юзюбрвтеей и вткрытий(54) РЕГУЛЯТОР ДАВЛЕНИЯ 1Регулятор предназначей для автомати ческого поддержания постоянного давле ния при изменении расхода рабочей сре- : ды (газа пли жидкости) на выходе с большими изменениями давления на ьходе и может быть применен для регули.- рования с высокого на низкое давление.Известен регулятор давления, содержащий подпружиненный чувствителЬный элемент, запорный клапан, расположенный в камере выходного давления, пру- ф жинно-рычажную нагружающую систему, связанную с мембраной Х).Наиболее близким к изобретению по технической сущности является регулирующее устройство, содержащее подпружинен-ную мембрану, регулирующий орган, за-, дающий механизмразмещенные в корпусе с входным и выходным патрубками 2.Недостатком известных устройств яв ляется невысокая точность поддержания выходного давления.Белью изобретения является получение постоянного выходного давления при 2изменениях выходного давления в широких пределах и при расхбдах, то есть повышение точнос 1 и устройства.Это достигается тем, что в предлагаемом регуляторе установлены рычаг и упругий элемент, расположенный между регулирующим органоми штоком, связанным через "рычаг с мембраной, а задающий механизм выполнен в виде многозвенного рычага, связанного с пружиной и мембраной.На чертеже показана принципиальная схема описываемого регулятора.Регулятор содержит корпус 1 с входным 2 и выходным 3 патрубками и расположенный в корпусе чувствительный элемент, выполненнйй ввиде мембраны 4, регулирующий орган 5, упругий элемент 6, установленный между регулирующим органом 5 и штоком 7, рычагом 8 связан с мембраной 4, задающий механизм выполнен в виде многозвенного рычага 9 и связан с пружиной 10 и мембраной 4.оставитель Н. Мирнаяехред О, Андрейко Корректор С. Патрушева едактор С.Хей з 1060/4 4 Подписноевенного комитета СССРретений и открытий5, Раушская наб., д. 4 Тираж 101 НИИПИ Государст по делам изо 035, Москва, Ж Филиал ППП "Патент, г. Ужгород, ул. Проектная, 4 Регулятор работает следующим образом. При минимальном входйом давлении и нулевом расходе .ьембрана нагружена заданной силой, регулирующий орган 6 перекрывает проходное открытие натрубка 2, упругий элемент 6 при этом не деформируется. При увеличении входного давления регулирующий орган 5 деформи рует упругий элемент 6 и увеличивает проходное сечение, что вызывает повышение давления над мембраной, а последняя, перемещаясь вверх, нагружается со стороны многозвенного рычага 8 силой, меньшей на величину силы со стороны входного отверстия,которая передается на мембрану 4 через рычаг 9. Это и позволяет получить постоянную величину выходного давления при изменениях входного давления в широких пределах. 52539 ,фформула изобретенияРегулятор давления, содержащий корпус с входным и выходным патрубкамии расположенный в корпусе подпружинен ный чувствительный элемент, выполненный в виде мембраны, регулирующий орган, шток и задающий механизм, о тличающийся тем,что,сцельюповышения точности регулятора, в нем 1 В установлены рычаг и упругий элемент,расположенный между регулирующим органом и штоком, связанным через рычагс мембраной, а задающий механизм выполнен в виде многозвенного рычага, 1 З связанного с пружиной и мембраной.Источники информации, принятые вовнимание при экспертизе1. Авторское свидетельство СССР10177, М. кл. 0 05 В 16/06, 1929. ф 2. Авторское свидетельство СССР254144, М, кл, Ь 05 Э 16/06, 1960,
СмотретьЗаявка
2058860, 02.09.1974
КОЗАК АНДРЕЙ МИХАЙЛОВИЧ
МПК / Метки
МПК: G05D 16/06
Опубликовано: 15.03.1979
