Регулятор давления

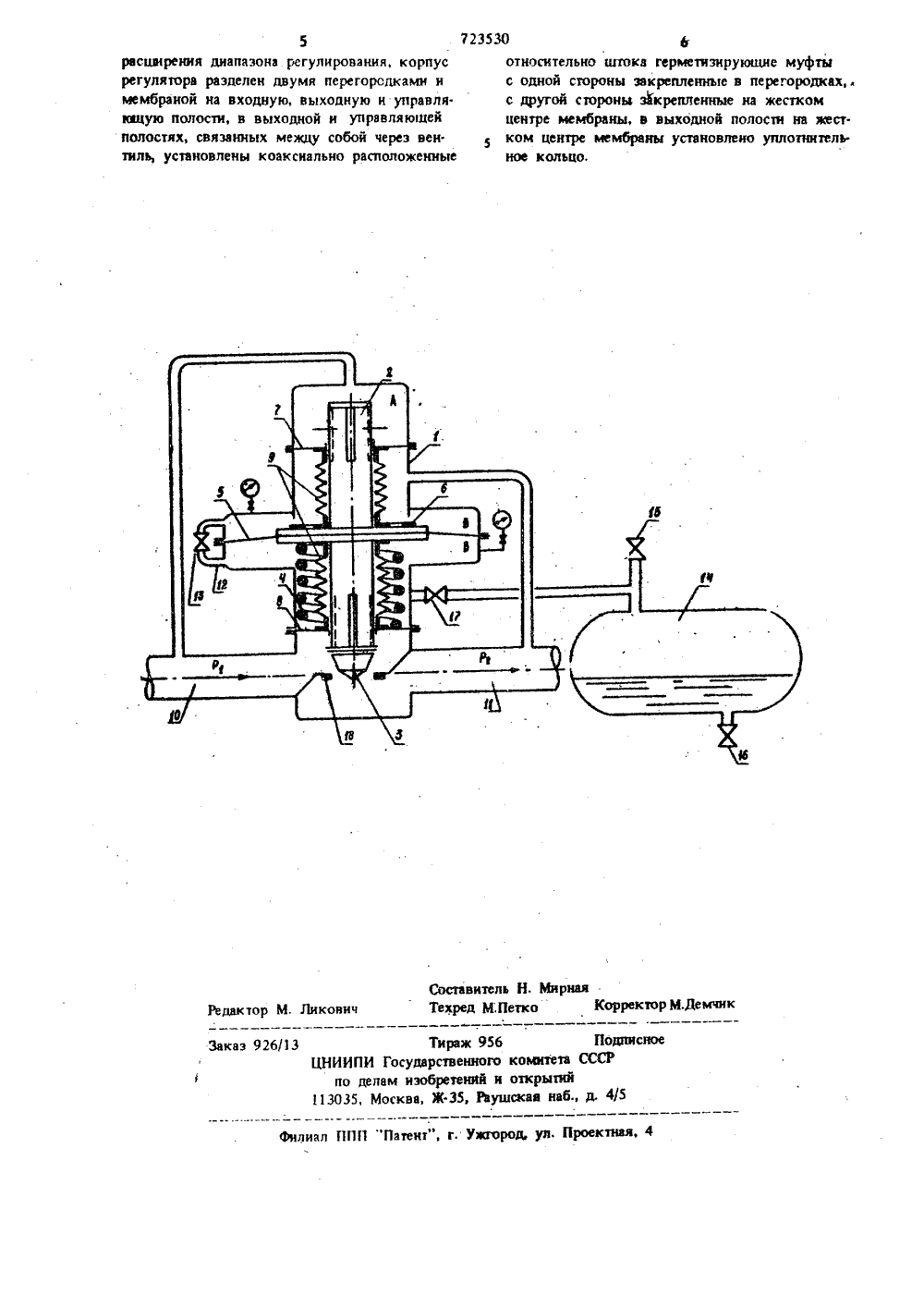

(54) РЕГУЛЯТО На чертеже изобрара давления.Регулятор сосштока 2 клапана,ны 4, мембраны 5верхней иерегородвух герметизирурасположенные о и общий вид регулятого корпуса 3,и 3, лружитоит иэ разъемно съемной головко кольп ерегоролки 8,оакснзльюа 2, подво. Изобретение относится к автоматизации производственных процессов для автомате кого регулирования давления и расхода перекачиваемых сред и может быть использовано на предприятиях нефтяной и газовой промьа- ленности, а также в других отраслях народно. го хозяйства,Известен регулятор, содержащий разъемный корпус с подводящим и отводящим трубопро. водами, мембрану, свяэанню с подпружинеи ным клапаном, седло, выполненное в корпусе,Недостаток регулятора - высокая степень загрузки пружины, ограничивающая воэмож. ности создания подобных регуляторов больпах размеров. Нагрузочное давление при работе регулятора не будет сохраняться постоянным, С увеличением расхода и падением давления на входе в регулятор оно будет понижаться, а нагрузка на пружину возрастать, что является противоречием. Проходящий через посадочное незло шток ухудшает гидродинамические свойства регулятора, а конструктивное исполнение создает трудности при его регулировке,Цель изобретения - расширение диапазонарегулирования эа счет высокой степени разгрузки пружины, поэволяаяцей выполнить по.добный клапан любьв требуемых размеров.Цель достигается тем, что корпус регулято. ра разделен двумя перегородками н мембра.ной на входную, выходную и управляющую по.лостн, в выходной и управляющей полостях,связанных между собой через вентиль, установлены коаксиально расположенные относительноппока герметизирующие муфты, с одной сто. роны закрепленные в перегородках, с другой сто. роны закрепленные на жестком центре мембраны, ч вь 1 ходиой полости на жестком центре мембраны установлено уплотиительное кольцо.7235303дящего трубопроводаО, отводящего трубо. провода 11, уравнительного трубопровода 12, вентиля 13, управляющее давление задается, например,с помощью буферной емкости 14, вентилей 15, 16, 17. Кроме того, мембрана 5 клапана, две герметизирующие муфты 9 и две перегородки 7, 8 образуют внутри корпуса регулятора три самостоятельные полости, вход. ную А полость, выходную полость Б н управляю. щую полость В, В корпусе выполнено седло 18, 10Регулятор имеет два статических положения; полностью открытое - когда давления в полостях А, Б, В либо полностью отсутствуют, либо равны между собой; полностью закрытое - когда давление в полости А рав. 5 но давлению у источника, давление в полости Б равно давлению регулирования, а давление в полости В несколько выше давления регули. рования.Прн полностью открытом положении шток 2 20 клапана находится в крайнем верхнем положе. нии, головка клапана 3 полностью освобожда, ет седло, уплотнительное кольцо 6 слегка несоприкасается с выступом верхней части корпуса, а вентили 13, 15, 16 закрыты.При полностью закрытом регуляторе шток 2 клапана находится в крайнем нижнем положении, головка 3 клапана перекрывает седло, а вентили 13, 15, 16. закрыты.ЗОВ основу работы регулятора положено ис.пользование изменения давления Р, до клала.на, в то время как параметром, дающим импульс на открытие илнзакрытие клапана, является давление Р,. Изменение давления перекачиваемой среды эа клапаном определяет сте.пень потребления перекачиваемого продукта ивызывает ответную реакцию клапана, открываяили закрывая его. В процессе работы шток кла.пана воспринимает разницу давлений на входев регулятор и на выходе из него, с учетомстепени открытия клапана, Форма головкиклапана, являющейся съемным элементом, отражает в себе все гидравлические потери в трубо.проводной системе до регулятора, рассчитывается индивидуально для каждого случая и обес.печивает в любой момент динамическое равновесие сил, действуюшэтх на элементы регулятора,Работа регулятора осуществляется следующим я,образом,При понижении давления Ра, что будет соответствовать требованию увеличения расхода,мембрана 5, восприняв это изменение, позволитконструкции клапана переместиться вверх, увеличив тем самым расход и понизив давлениеР,. Снижение давления Рвоспрянятое штоком 2клапана, вызовет, в свою очередь, дальнейшееоткрытие клапана до полного восстановления давления Р, прн большем расходе, В этот момент все силы, действующие на элементы регу.лятора, должны быть полностью уравновешены,При повышении давления Р, что будет со.ответствовать требованию уменьшения расхода,мембрана 5,восприняв это изменение, переместитконструкцию регулятора вниз, уменьшив тем самымрасход и повысив давление Р,. Повышениедавления Р воспринятое штоком 2 клапана,вызовет в. свою очередь дальнейшее закрытиеклапана до полного восстановления давленияР лри меньшем расходе. В этот момент всесилы, действующие на элементы клапана, должны быть полностью уравновешены.При полностью открытом регулирующемклапане, когда головка клапана перестает вы.полнять свои дросселирующие функции, давле.ние на входе в регулятор становится равнымдавлению Рэ, а расход становится максимально возможным.Пуск регулятора в работу требует предварительной подготовки, заключающейся в сле.дующем,В буферную емкость 14 до проектной от.метки заливается балластная жидкость, послечего в полость В через вентиль 15 при закры.том вентиле 13 нагнетается газ (сжатьгй воз.дух) с давлением, обеспечивающим плотноеприжатне уплотнительного кольца 6 к выступуверхней части корпуса Б, Далее вентиль 13открывается и в полостях В и Б, при пол.ностью разгруженной мембране, создается дав.ление Р. Загем вентили 13, 15 закрываютсяи регулятор готов к работе 1 После того какв основном трубопроводе будет достигнуторабочее давление, работа регулятора проверяется во всем диапазоне расходов и при необходимости осуществляется дополнительное регулирование изменением объема балластной жид.кости в буферной емкости 14, при условии,что давление в полости В полностью открыто.го регулятора равно давлению Рь,Регулятор предназначен для работы иа чистых жидкостях или газах и не требует каких. либо посторонних источников энергии.Такой регулятор на магистральных трубопроводах позволит полностью автоматизировать работу трубопровода, обеспечив при этом ллгВ. ное регулирование расхода,Формула изобретенияРегулятор давления, содержащий разъемный корпус с подводящим и отводящим трубопро. водами, мембрану, связанную с. подпружинен.ным клапаном, седло, выполненное в корпусе, о т л и ч а ю ш и й с я тем, что, с цельюСоставитель Н, МирнаяТехред М;Петко Корректор М.Демчик редактор М. Ликович Заказ 926/13 Тираж 956 ПодписноеЦНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж 35, Раушскаа наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул, Проектная, 4 5расширения диапазона регулирования, корпусрегулятора разделен двумя перегорсдками имембраной на входную, выходную и управля.кацую полости, в выходной и управляющейполостях, связанных между собой через вен.тиль, установлены коаксиально расположенные 723530 6относительно штока герметизирующие муфты с одной стороны закрепленные в перегородках,.с другой стороны закрепленные иа жестком центре мембраны, в выходной полости на жестком центре мембраны установлено уплотнитель.ное кольцо,
