Регулятор давления

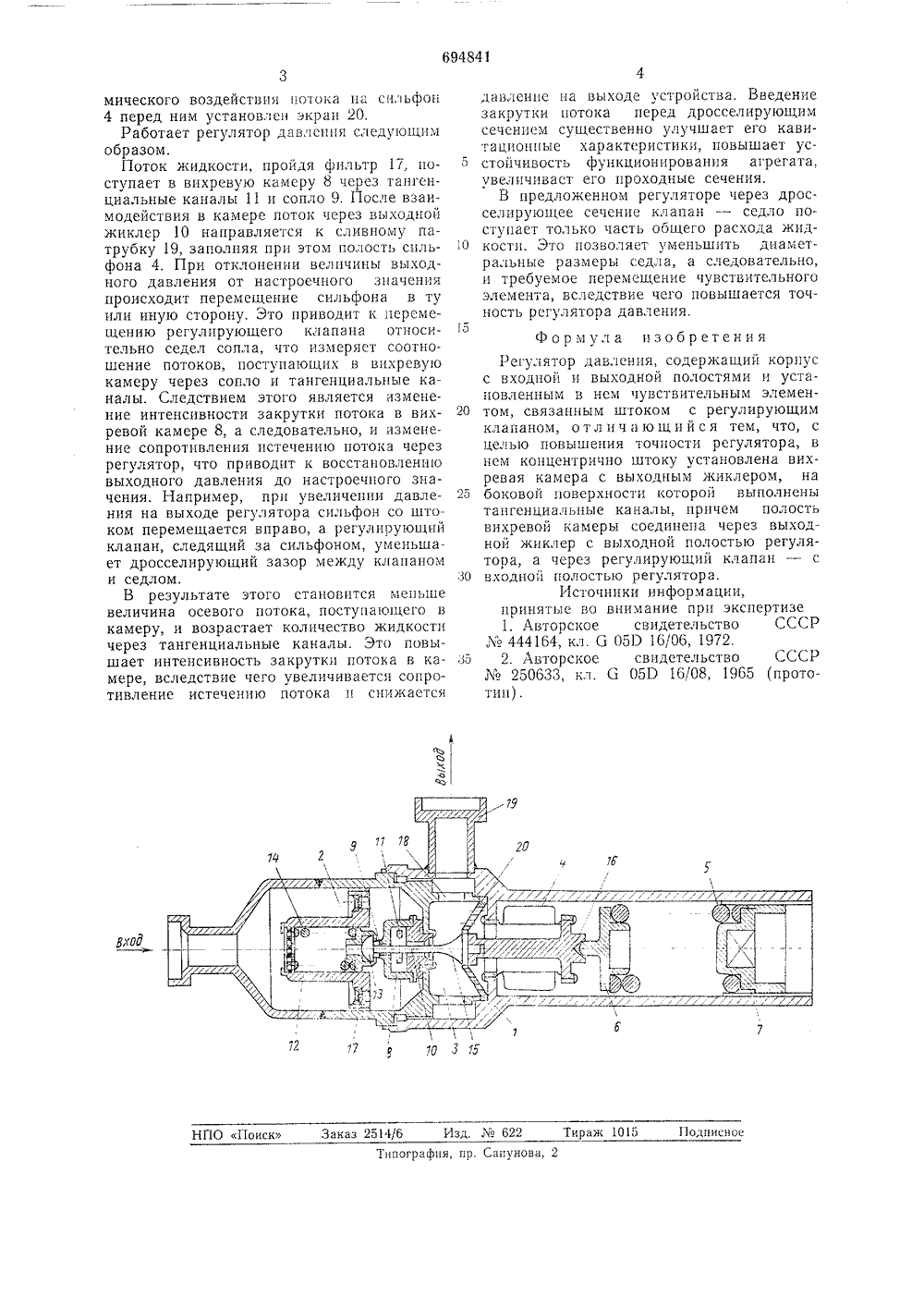

О П И С А И-Е 694841ИЗОБРЕТЕН И т Союз Советских Социалистических Республик(51) М. Кл 50 16/ с присоединением заявки М - (23) ПриоритетОпубликовано 30,10.79. Бюллетень Ме Дата опубликования описания 30.10 Государственньщ хамите СССР л ленард изобретений(54) РЕГУЛЯТОР ДАВЛЕНИЯ е относится к области авто- регулирования и может быть в автоматических гидросистержа- б увст- щий К недостаткам этого регуля относятся невысокая точно величением диапазона рабо по степени снижения вход увеличивается перемещен ного элемента, а также во итации в потоке жидкости с степени понижения давленигора давлесть, так как тоспособноного давлеие чувствизникновениеувеличения в устройнияс устиниятелькавемстве.Цель изобретениясти регулятора давлени 2 э овышепие точно 30 Изобретениматическогоиспользованомах,Известен регулятор давления, соде щий корпус, в котором установлены ч вительныи элемент и клапан, изменяю проходное сечение устройства 1.Недостатком известного регулятора давления является возникновение кавитации в потоке жидкости с увеличением степени понижения давления в агрегате.Наиболее близок к изобретению по технической сущности регулятор давления, содержащий корпус с входной и выходной полостями и с установленным в нем чувствительным элементом, связанным штоком с регулирующим клапаном 21. Для достижения этои цели в нем концентрнчно штоку установлена вихревая камера с выходным жиклером, на боковой поверхности которой выполнены тангенциальные каналы, причем полость вихревой камеры соединена через выходной жиклер с выходной полостью регулятора, а через регу;шрующий клапан - с входной полостью регулятора.На чертеже показан регулятор давления в разрезе.Регулятор давления состоит из корпуса 1 с входнои полостью 2 и выходной полостью 3, в котором размещен чувствительный элемент - сильфон 4, поджатый пружиной 5 настройки через тарель б. Сила сжатия пружины настройки регулируется гайкой 7. Во входной полости 2 установлена вихревая камера 8 с соплом 9 и выходным жиклером 10, на боковой поверхности которой выполнены тангенциальные каналы 11, 11 еред соплом 9 в колпачке 12 расположен регулирующий клапан 13, поджатый пружиной 14 к наконечнику 15, который совместно со штоком 16 обеспечивает взаимодействие регулирующего клапана 13 с сильфоном 4. Во входной полости 2 установлен фильтр 17, а выходная полость 3 через отверстия 18 соединена со сливным патрубком 19. Для исключения гидоодина) Подписное 14 6 НПО Поиск 3 ир ипографпн, пр. Сапунова,мического воздействия потока па снльфон 4 перед ним установлен экран 20.Работает регулятор давления следующим образом.Поток жидкости, пройдя фильтр 17, поступает в вихревую камеру 8 через тангенциальные каналы 11 и сопло 9, После взаимодействия в камере поток через выходной жиклер 10 направляется к сливному патрубку 19, заполняя при этом полость силь фона 4. При отклонении величины выходного давления от настроечного значения происходит перемещение сильфона в ту или иную сторону, Это приводит к перемещению регулирующего клапана относи о тельно седел сопла, что измеряет соотношение потоков, поступающих в вихревую камеру через сопло и тангенциальные каналы. Следствием этого является изменение интенсивности закрутки потока в вих ревой камере 8, а следовательно, и изменение сопротивления истеченгпо потока через регулятор, что приводит к восстановлению выходного давления до настроечного значения. Например, прп увеличении давле ния на выходе регулятора снльфон со штоком перемещается вправо, а регулирующий клапан, следящий за сильфоном, уменьшает дросселирующий зазор между клапаном и седлом. 00В результате этого становится меньше величина осевого потока, поступающего в камеру, и возрастает количество жидкости через тангенциальные каналы. Это повышает интенсивность закрутки потока в ка мере, вследствие чего увеличивается сопротивление истечению потока и снижается давление на выходе устройства, Введение закрутки потока перед дросселирующим сечением существенно улучшает его кавитационные характеристики, повышает усстойчивость функционирования агрегата, увеличивает его проходные сечения,В предложенном регуляторе через дросселирующее сечение клапан - седло поступает только часть общего расхода жидкости. Это позволяет уменьшить диаметральные размеры седла, а следовательно, и требуемое перемещение чувствительного элемента, вследствие чего повышается точность регулятора давления. Форм ) ла изобретенияРегулятор давления, содержащий корпус с входной и выходной полостями и установленным в нем чувствительным элементом, связанным штоком с регулирующим клапаном, отличаюгцийся тем, что, с целью повышения точности регулятора, в нем концентрично штоку установлена вихревая камера с выходным жиклером, на боковой поверхности которой выполнены тангенциальные каналы, причем полость вихревой камеры соединена через выходной жиклер с выходной полостью регулятора, а через регулирующий клапан - с входной полостью регулятора.Источники информации,принятые во внимание прп экспертизе 1. Авторское свидетельство СССР М 444164, кл. С) 050 16/06, 1972.2. Авторское свидетельство СССР М 250633, кл. С) 05 Р 16/08, 1965 (прототип).
