Регулятор давления

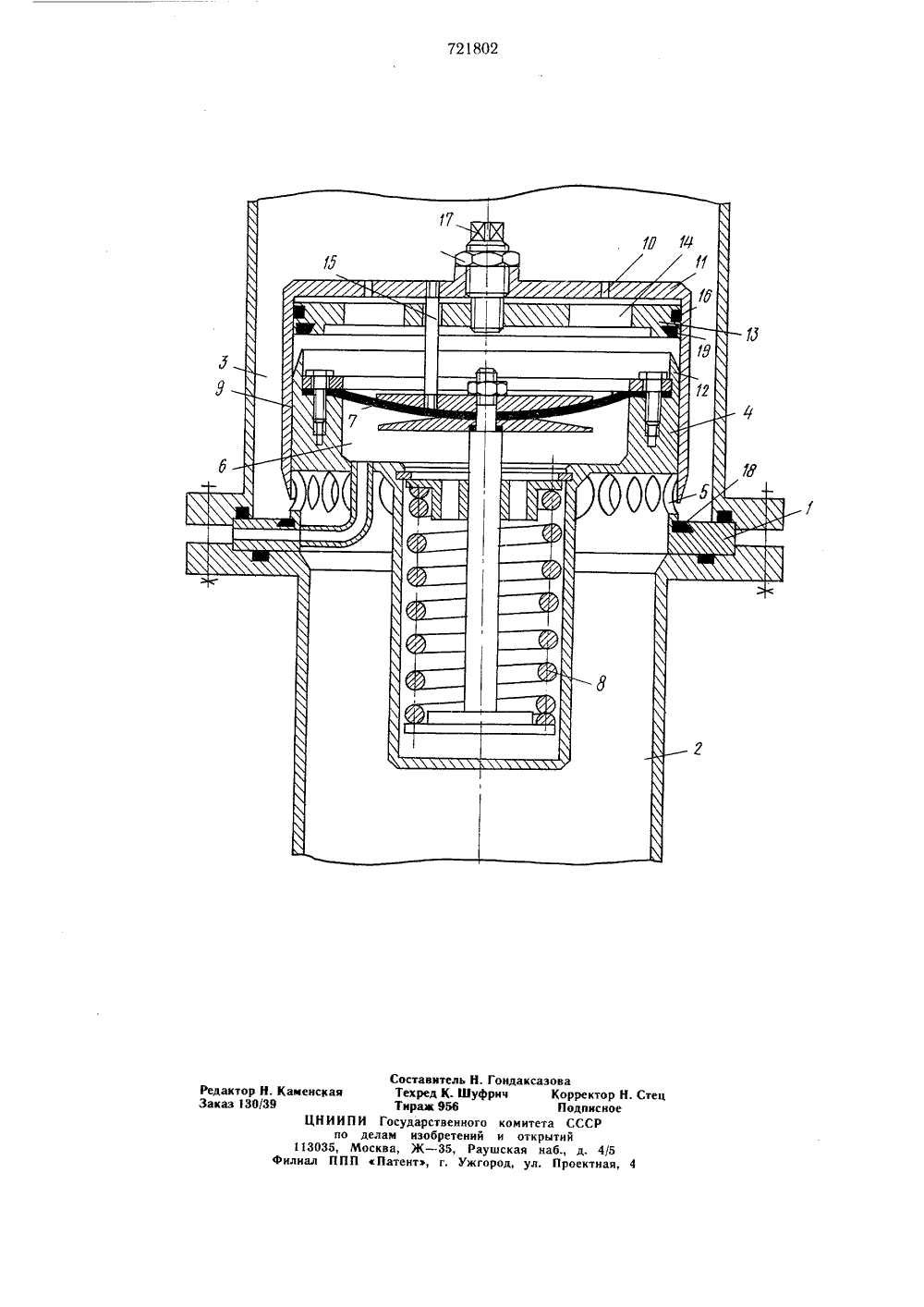

О П Й С;.АФ-И Е ИЗОБРЕТЕНИЯ Союз СоветскикСоциалистическикРеспублик 11721802 Ф е К АВТОРСКОМУ СВИДЕТЕЛЬСТВУОпубликовано 15.03,80. Бюллетень1 ОДата опубликования описания 25.03.80 по делам изоеретеннй н открытий(72) Авторыизобретения А. П. Деримов и А. А. Непорядко Ждановский ордена Ленина и ордена Октябрьской революции завод тяжелого машиностроения имени 50-летия Великой Октябрьской социалистической революции(54) РЕГУЛЯТОР ДАВЛЕНИЯ 1Изобретение относится к области автоматического регулирования и может быть использовано в системах заправки топливом летательных аппаратов,Известен регулятор давления, содержащий корпус с расположенным в нем запор- но-регулирующим органом в форме подвижного в осевом направлении колпака, охватывающего опору, жестко закрепленную в корпусе и имеющую камеру управления 1). Наиболее близким по технической сущносО ти к данному изобретению является регулятор давления, содержащий корпус с выходной и входной полостями, между которыми укреплена цилиндрическая опора с боковыми отверстиями и управляющей камерой, перекрытой подпружиненной мембраной, связанной с регулирующим органом, выполненным в виде стакана с отверстиями в дне, охватывающего цилиндрическую опору 2.Недостатком известных регуляторов давления является то, что они не обеспечивают надежного перекрытия регулятора после снятия управляющего давления,Целью изобретения является повышение надежности регулятора. Указанная цель достигается тем, что на цилиндрической опоре выполнена уплотнительная кромка, а внутри стакана установлен узел уплотнения, а также тем, что узел уплотнения выполнен в виде диска со сквозными отверстиями, установленного в направляющих стакана и уплотненного по периметру с его стенками кольцевой прокладкой, при этом диск связан с дном стакана посредством регул ировочного винта, и тем, что резьбы регулировочного винта, контактирующие со стаканом и диском, выполнены с разными шагами.На чертеже изображен предлагаемый регулятор давления, разрез.Регулятор давления содержит корпус 1 с входной 2 и выходной 3 полостями, между которыми укреплена цилиндрическая опора 4 с боковыми отверстиями 5 и управляющей камерой 6, перекрытой мембраной 7,связанной с пружиной настройки 8 и регулирующим органом, выполненным в виде стакана 9 с отверстиями 10 в дне 11. На цилиндрической опоре 4 выполнена уплотнительная кромка 12, а внутри стакана 9 установлен узел уплотнения, выполненньй в виде диска 13 со сквозными отверстиями 14, установленного в направляющих 15 стакана 9 и уплотненного по периметру с его стенкамикольцевой прокладкой 16. Диск 13 связанс дном стакана 9 регулировочным винтом17. Резьбы регулировочного винта 17, контактирующие со стаканом 9 и диском 13,выполнены с разными шагами. Для уплотнения стакана 9 установлены прокладки 18и 19.Работа регулятора давления заключается в следующем,Во входную полость 2 регулятора пода ается жидкость под давлением, которое припроходе ее через боковые отверстия 5 в выходную полость 3 редуцируется.При повышении давления во входнойполости 2, жидкость через отверстия 10 вдне стакана 9 проникает в надмембраннуюполость и перемещает мембрану , а с нейи стакан 9 вниз, преодолевая давление воздуха в управляющей камере 6.Стакан 9, перекрывая боковые отверстия5, уменьшает поступление жидкости в вы- щходную полость 3 и давление в ней падает.При этом мембрана 7 начинает возвращатьстакан 9 вверх, предолевая усилие пружины8 и пониженное давление среды за мембраной,Таким образом происходит автоматическое поддержание давления жидкости в выходной полости 3 в заданных пределах.В случае прекращения расхода средыиз выходной полости 3, повышающееся вней давление перемещает мембрану 7 со ста- зканом 9 в полностью закрытое положение.В этом положении нижний торец стакана 9 упирается в прокладку 18, а уплотнительная кромка 12 - в прокладку 19 на диске 13, чем достигается герметизация входной полости от выхода регулятора.3При необходимости настройки моментаодновременного уплотнения стакана 9 как спрокладкой 18, так и с уплотнительной кромкой 12 опоры 4, вращают винт 17, Благодаря разности шагов резьб винта 17 достигает 46ся плавное перемещение диска 13 по отношению к дну стакана 9, а направляющие 15предотвращают вращение диска 13.Использовать регулятор давления какзапорную арматуру для прекращения движения жидкости позволяет пружина 8. При снятии давления воздуха в управляющей камере 6, она перемещает мембрану 7 со стаканом 9 в закрытое положение.Благодаря такому исполнению регулятора давления, когда в подвижном соединении стакана с опорой отсутствуют уплотнительные прокладки, уменьшаются силы трения при перемещении стакана по опоре в процессе регулирования.Выполнение узла уплотнения в виде диска, соединенного со стаканом регулировочным винтом, позволяет производить его настройку и обеспечить надежное уплотнение стакана в закрытом положении.Формула изобретения1, Регулятор давления, содержащий корпус с входной и выходной полостями, между которыми укреплена цилиндрическая опора с боковыми отверстиями и управляющей камерой, перекрытой подпружиненной мембраной, связанной с регулирующим органом, выполненным в виде стакана с отверстиями в дне, охватывающего цилиндрическую опору, отличающийся тем, что, с целью повышения надежности регулятора, на цилиндрической опоре выполнена уплотнительная кромка,. а внутри стакана установлен узел уплотнения.2. Регулятор по п. 1, отличающийся тем, что узел уплотнения выполнен в виде диска со сквозными отверстиями, установленного в направляющих стакана и уплотненного по периметру с его стенками кольцевой прокладкой, при этом диск связан с дном стакана посредством регулировочного винта,3. Регулятор по п. 2, отличающийся тем, что резьбы регулировочного винта, контактирующие со стаканом и диском, выполнены с разными шагами.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРМо 433457, 6 05 Р 16/06, 1974.2. Авторское свидетельство СССРМо 133689, кл. б 05 Р 16/06, 1960 (прототип).Редактор Н. КаменскаяЗаказ 130/39 Составитель Н. ГондаксазоваТехред К. Шуфрнч Корректор Н. СтецТираж 956 ПодписноеЦН И И П И Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж - 35, Раущская иаб., д. 4/5филиал ППП Патенть, г. Ужгород, ул. Проектная, 4
