Преобразователь временных интервалов в двоичный код

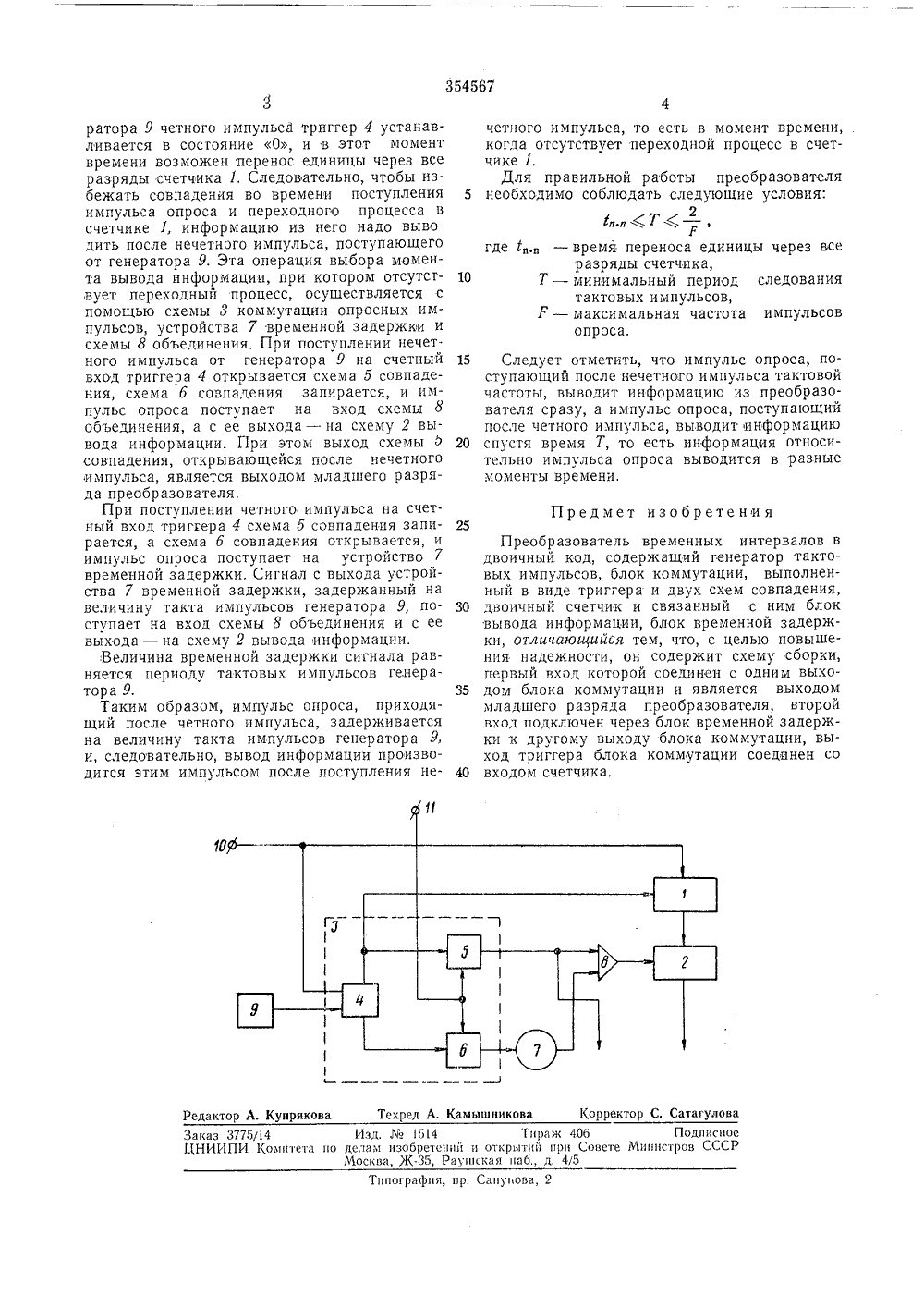

,3 354567 ОЛИ САН-ИИЗОБРЕТЕНИЯ К ЬетОРСКОМЬ СВИДЕтЕЛЬСтВЬ Союз Саветсних Социалистических Республиквисимое от авт. свидетельстваЗаявлено 01 11.1971 ( 1619727/26-9) 31 13/2 соединением заявкиКомитет по делам зобретений и открытии при Совете Министров СССРио итет К 681 Л 25(088,8) Опубликовано 09.Х,1972, Бюллетень30Дата опубликования описания 21.Х 1.1972 Авторыизобретения В, В, Крючков и В. А. Филиппов явитель ПРЕОБРАЗОВАТЕЛЬ ВРЕМЕННЫХ ИНТЕРВАЛО В ДВОИЧНЫЙ КОДдиод с накоплением за 1Изобретение относится к радиоизмерительной технике и служит для аналого-цифровогопреобразования и кодирования информации.Известные преобразователи временных интервалов в двоичный код, содержащие генератор тактовых импульсов, блок коммутации,выполненный в виде триггера и двух схем совпадений, двоичный счетчик и связанный сним блок вывода информации, блок временнойзадержки, не надежны в работе,Цель изобретения - повышение надежности в работе преобразователя временных интервалов в двоичный код.Для этого он содержит сему сборки, первый вход которой соединен с одним выходомблока коммутации и является выходом младшего разряда преобразователя, второй входподключен через блок временной задержки кдругому выходу блока коммутации, выходтриггера блока коммутации соединен со входом счетчика.На чертеже изображена схема предлагаемого преобразователя.Преобразователь содержит двоичный счетчик 1, схему 2 вывода информации, схему 8коммутации, составленную из триггера 4 исхем 5 и б совпадения, устройство 7 временной задержки и схему 8 объединения. В качестве устройства 7 временной задержки можноиспользовать, например, линию задержки, одновиоратор рядаи т. п,Выход генератора 9 соединен со счетнымвходом триггера 4. Вход установка О триг гера 4 соединен со входом установка О счетчика 1 и подключен к зажиму 10, на который подается импульс начала измерения, Один из выходов триттера 4 соединяется со счетчиком 1 и со схемой 5 совпадения, а другой - со схе мой б совпадения. На объединенные входысхем 5 и б совпадения с зажима 11 поступает импульс опроса.Выход схемы 5 совпадения соединен непосредственно с одним входом схемы 8, объеди нения, а выход схемы б совпадения соединенчерез устройство 7,временной залржки с другим входом схемы 8 объединения, выход которой соединен со схемой 2 вывода информации.Преобразователь работает следующим об разом.Импульс на ала измерения подается на зажим 10, и устанавливает все разряды счетчика 1 и триггер 4 в нулевое состояние. При поступлении от генератора 9 на вход триггера 4 25 нечетного импульса (четность импульсов определяется путем отсчета количества импульсов отнооительно импульса начала измерения) триггер 4 устанавливается в состояние 1 При этом в счетчике 1 отсутствует перенос единицы 30 в старшие разряды, При поступлении от гене354567 Предмет изобретени я Редактор А. Куирвкова Техред А. Камвгшникова Корректор С. Сатагулов Заказ 3775/14 Изд. М 1514 1 ираж 40 о ПодписноеЦНИИПИ Комитета ио делам изобретеии 11 и открытий ири Совете Министров СССРМосква, Ж, Раушскаи иаб., д. 45 иографии, ир, Сапуова, 2 ратора 9 четного импульсй триггер 4 устанавливается в состояние О, и в этот момент времени возможен перенос единицы через все разряды счетчика 1, Следовательно, чтобы изоежать совпадения во времени поступления импульса опроса и переходного процесса в счетчике 1, информацию из него надо выводить после нечетного импульса, поступающего от генератора 9. Эта операция выбора момента вывода информации, при котором отсутст ,вует переходный процесс, осуществляется с помощью схемы 8 коммутации опросных импульсов, устройства 7 временной задержки и схемы 8 объединения, При поступлении нечетного импульса от генератора 9 на счетный 15 вход триггера 4 открывается схема Б совпадения, схема б совпадения запирается, и импульс опроса поступает на вход схемы 8 объединения, а с ее выхода - на схему 2 вывода информации. При этом выход схемы б 20 совпадения, открывающейся после нечетного импульса, является выходом младшего разряда преобразователя.При поступлении четного импульса на счетный вход триггера 4 схема 5 совпадения запи рается, а схема б совпадения открывается, и импульс опроса поступает на устройство временной задержки. Сигнал с выхода устройства 7 временной задержки, задержанный на величину такта импульсов генератора 9, по ступает на вход схемы 8 объединения и с ее выхода - на схему 2 вывода информации.Величина временной задержки сигнала равняется периоду тактовых импульсов генератора 9. 35Таким образом, импульс опроса, приходящий после четного импульса, задерживается на величину такта импульсов генератора 9, и, следовательно, вывод информации производится этим импульсом после поступления не четного импульса, то есть в момент времени,когда отсутствует переходной процесс в счетчике 1,Для правильной работы преобразователянеобходимо соблюдать следующие условия:2п.п ( 1 ( - ,Ргде г. - время переноса единицы через всеразряды счетчика,Т - минимальный период следованиятактовых импульсов,Р - максимальная частота импульсовопроса. Следует отметить, что импульс опроса, поступающий после нечетного импульса тактовой частоты, выводит информацию из преобразователя сразу, а импульс опроса, поступающий после четного импульса, выводит информацию спустя время Т, то есть информация относительно импульса опроса выводится в разные моменты времени,Преобразователь временных интервалов в двоичный код, содержащий генератор тактовых импульсов, блок коммутации, выполненный в виде триггера и двух схем совпадения, двоичный счетчик и связанный с ним блок вывода информации, блок временной задержки, отличающийся тем, что, с целью повышения надежности, он содержит схему сборки, первый вход которой соединен с одним выходом блока коммутации и является выходом младшего разряда преобразователя, второй вход подключен через блок временной задержки к другому выходу блока коммутации, выход триггера блока коммутации соединен со входом счетчика.
