G01R 23/00 — Устройства для измерения частоты; анализаторы спектра частот

Номер патента: 1411680

Опубликовано: 23.07.1988

Авторы: Макрецкий, Нестеренко, Хроль

МПК: G01R 23/00

Метки: измеритель, скорости, цифровой

...В конце каждого интервала времени Т. значение И . запоминается в делителе 11 частоты с переменным коэффициентом деления и обнуляется счетчик 8 значения текущего периода, Записанное в делитель 11 частоты с переменным коэффициентом деления число определяет коэффициент деления (К) этого делителя, Очевидно, что на выходе делителя 11 с переменным коэффициентом деления будет сигнал с частотой о оКр.= --- :- -- .=КК ТГ,т,.е, частота на выходе делителя частоты с переменным коэффициентом деления в К раз больше входной (фиг,26).По заднему фронту импульса Тц(в момент времени с,) счетчик 3 целых периодов измеряемого сигнала устанавливается в максимальное значение,что бы по приходу первого импульса Т в нем бып ноль, Такая установка...

Номер патента: 1411681

Опубликовано: 23.07.1988

Авторы: Олейников, Русанов

МПК: G01R 23/00

Метки: манипуляции, обнаружитель, фазовой

...импульса, которое хранится до момента поступления импульса (фиг.1 з) на второй вход ПВИ 1 8, обнуляющего выходное напряже" ние и подготавливающего преобразователь к поступлению следующего импуль" са на первый вход. Преобразовате," ли 9-11 работают аналогично со свои" ми сигналами, На выходах ПВИН 8-11 формируют напряжения (фиг,1 и,к,л,м), В каждьй момент времени из двух напряжений (фиг.1 и,к) блоком 12 выделяют то, которое имеет наибольшее значение, и формируют на выходе блока 12 напряжение (фиг.1 н), Аналогич 1411681(фиг,1 н,п) падяют на входы блока 1 чнахождения модуля разности двух напряжений, на выходе которого образуетсянапряжение (фиг.1 р). Эта напряжениеимеет форму импульса после моментапереключения фазы в исследуемом...

Номер патента: 1413541

Опубликовано: 30.07.1988

Авторы: Андрианов, Максименко

МПК: G01R 23/00

Метки: измеритель, цифровой, частоты

...Допплера априорно известнаяструктура принимаемого сигнала нарушается, изменяется несущая частотарадиоимпульсов, а также период следования радиоимпульсов. Причем частота следования изменяется незначительно: где 7 - радиальная скорость объекта;с " скорость света;Р - частота следования радиотпимпульсов излученной последовательности.Перед началом измерения полосовой фильтр 15 настраивают на частотутп ф причем полоса пропускания фильтра д больше возможного диапазона изменения частоты йР, .В процессе измерения на выходе частотного полосового фильтра 15 формируется сигнал (фиг. 2 в), поступающий на фазокорректи 1 ующий блок 16, который исключает фазовые сдвиги сигнала, после чего сигнал проходит в блок 17 формирования опорных...

Номер патента: 1413542

Опубликовано: 30.07.1988

Авторы: Макарычев, Медников, Порынов

МПК: G01R 23/00

Метки: медленно, меняющихся, процессов, цифрового, частоты

...логическая единица, поступающая Напряжение эталонного конденсатора 20, поступая через эмиттерный35 повторитель 23 на вход аналоговогозапоминающего устройства 24, отслежи"вается последним йа его выходе, являющемся выходом пикового детектора 3(фиг.3), с которого поступает.на вход40 управляемого генератора 4 с линейноймодуляционной характеристикой,.формирующего импульсы, частота следования которых (фиг,2 ж) меняется в зависимости от управляющего напряжения45 пикового детектора 3 (фиг.2 е).С выхода управляемого генератора 4последовательность импульсов поступает на счетный вход второго триггера 6,который находится в исходном состоя"нии (входное напряжение триггера 6,соответствует уровню логической еди"ницы). При этом выходные импульсы...

Номер патента: 1413547

Опубликовано: 30.07.1988

Авторы: Сенаторов, Трифонов

МПК: G01R 23/00, G01R 23/16

Метки: измеритель, панорамный, цифровой, частоты

...быть выполнен в виде цифрового устройства, содержащего четыре ячейки памяти и схему сравнения. В первую ячейку памяти записывается чис" ло, характеризующее амплитуду перво-, го сравниваемого отсчета, во вторуюего номер, в третью ячейку памяти за" писывается число, характеризующее амплитуду второго сравниваемого отсчета, в четвертую - его номер. После сравнения амплитуд в первую ячейку заносится число, характеризующее наибольшую амплитуду, а во вторую " номер этого отсчета. По мере перебой. ра и сравнения отсчетов спектра мощности в первой ячейке будет формироваться число, характеризующее максимальную амплитуду, а во второй ячейке памяти - номер максимальногоЛотсчета 4 . Таким образом, формирует" ся текущая грубая оценка частоты...

Номер патента: 1415195

Опубликовано: 07.08.1988

Авторы: Медников, Меркулов, Порынов

МПК: G01R 23/00

Метки: мгновенной, цифрового, частоты

...на, его выходе, В момент достижения напряжениемО, генератора 1 величины, равнойеюхвеличине напряжения источника 11,опорного напряжения, компаратор 10 емкости конденсаторов,подсоединенных к выходу генератора 1, до:ипосле срабатываниякомпаратора 1 О соотг"ветственно; напряжение на выходегенератора 1 до и после срабатывания коипаратора.10 соответственно,Одновременно импульс с выхода 35компаратора через блок 8 производитсброс пикового детектора 7 до напряжения П, (п).Тот же импульс, поступая на второй вход генератора 3 опорной часто40ты, а следовательно, и тактовый входсчетчика 20 импульсов, увеличиваетего выходной код на единицу, что прйводит к подсоединению коммутатором 45 21 к входу к ча 24 очередного в хо"да делителя 23.п частоты...

Номер патента: 1420542

Опубликовано: 30.08.1988

Авторы: Кисель, Семенова

МПК: G01R 23/00

Метки: измеритель, частоты

...детекторов 4,-41) поступает сумма сигналов двух частот Г, и ГЦ(С) = А я 1 п (д С + с 1) ) + В х х яп(И е +ц) ) (4) с отводов линии 2 задержки снимается напряжение вида;Б (с,(; ) = Ая 1 п(ю,е -а,; +Ч)+ В яг(а с -ю с; +Р,), (5) где- номер отвода.Фазовые детекторы 4, , 4, осуществляют перемножение сигналов (4) и(6) где К. - коэффициент передачи фазового детектора.Знаки напряжений ГГ 1 на выходах фазовых детекторов 4,-4 как видно из формулы (6), зависят не только от соотношения частот Ы, и И но и от случайного соотношения амплитуд А и В, Код частоты, подводимый в этом случае к блоку 11, является ложным, он не соответствует ни одной из частот сумы сигналов.Одновременно входной сигнал поступает на вход блока 3, возводящего сигнал в квадрат....

Номер патента: 1422172

Опубликовано: 07.09.1988

Авторы: Брыч, Древняк, Костик, Яворский

МПК: G01R 23/00

Метки: цифровой, частотомер

...длительность импульса с выхода триггера 8 меньше половины периода измеряемого сигнала, в соответствующем разряде регистра 3 фиксируется логический нуль, а если длительность больше, фиксируется логическая единица. С приходом второго положительного импульса Р, начинается второй такт измерения, Всего для измере 1 1ння Р с погрешностью Хме-, 2 2 к необходимо затратить К тактов. При этом в регистре 3 фиксируется двоичгде К - число разрядов цифрочастотного умножителя 7 (2 = У),Первый импульс с выхода умножителя 7 переводит триггер 8 в состояние логического нуля (фиг. 2 ж), который устанавливает значение логического нуля и на выходе триггера 5 (фиг. 2 а) . При этом выключается генератор 6, а в соответствующий разряд регистра 3 (для 1-го...

Номер патента: 1422173

Опубликовано: 07.09.1988

Авторы: Воронкова, Китаев

МПК: G01R 23/00

Метки: цифровой, частотомер

...появления второго импульса измеряемой частоты. Начинаясо второго импульсы измеряемой частоты 1-го цикла измерения поступают всчетчик 8 целой части через открытый(сигналом с выхода триггера 4) элемент И 16 до начала (+1)-го интервала измерения Тд(+1),С появлением переднего фронта сигнала Г (1+1)-го цикла измерения указанные процессы повторяются. Результат 1-го цикла измерения получаютпосле онончання деления в еС впрнТэтом в счетчик 10 дробной части эаписывается числов ". - , )Т ТНачиная со второго импульса Г смомента начала Т,(+1) счетчик 8 считает целую часть (+1)-го цикла измерения и т.д. Указанные операции повторяются.За счет выработки взаимосвязанныхкоманд на управление узлами цифрового частотомера повышается надежностьего...

Номер патента: 1422174

Опубликовано: 07.09.1988

Автор: Болмусов

МПК: G01R 23/00

Метки: аттестации, девиации, калибраторов, поверки, частоты

...девиации частоты.На чертеже представлена функциональная схема предлагаемого устройства,Устройство состоит из калибратора1 девиации частоты, формирователя 2стробоскопических импульсов, стробоскопического смесителя 3 частоты, 15перестраиваемого гетеродина 4, полосового фильтра 5 и анализатора 6спектра.Калибратор 1 девиации частоты через формирователь 2 стробоскопических 20импульсов соединен с первым входомстробоскопического смесителя 3 частоты, второй вход которого соединенс выходом перестраиваемого гетеродина 4, а выход - с последовательно соединенными полосовым фильтром 5 ианализатором 6 спектра,Устройство работает следующим образом.Пусть на выходе калибратора 1 девиации.частоты формируется частотномодулированный (ЧМ) сигнал с...

Номер патента: 1437793

Опубликовано: 15.11.1988

Автор: Болмусов

МПК: G01R 23/00

Метки: девиации, калибратор, частоты

...ЧМ-генератора 1 Формируется ЧМ-сигнал с синусоидапьной модулирующей функцией, Из фиг. 2 видно, что девиация частоты вверх (ЬГ+) и вниз (ЬГ ) в общем случае пропорциональна изменению вели- чины коэффициента деления вверх (ЬМ+ =Ио- И,) и вниз (аИИ - И ,), а также частоте опорного сигнала (1 /М,), подаваемого на второй вход фазового детекторат.е.ГЕГ ГЕГ 15 М, 3 4Сигнал с калиброванным значением девиации частоты с ЧМ-генератора 1 поступает также на вход масштабного преобразователя 9 девиации частоты, где на выходе делителя 10 частоты первой секции 9.1 несущая частота ЧМ-сигнала,Г и калиброванное значение девиации частоты ЬЙ, установленное с помощью ФКПИ 6 на выходе ЧМ- генератора, уменьшаются пропорционально коэффициенту деления делителя...

Номер патента: 1437794

Опубликовано: 15.11.1988

Авторы: Добряк, Лузин, Нехорошев, Никитин

МПК: G01R 23/00

Метки: бигармонического, измеритель, сигнала, частот

...комбинации задержанных значенийсигнала: В момент времени С4 г напряжения на выходах линий 1, 2, 4, 5 и б задержки соответственно равны ц(-Г) ц(с - 2 с), ц(с - Зг), ц(с - 4 г), ц(С - 5 г). В момент времени С напряжение на выходе перемножителя 3 1ц, (с) = ц(с - 2 г) (ц(с - 2 С) + напряжение на выходе блока 19 вычитания Таким образом, частоты бигармонического сигналаа 1 2 О, = - агссозД л 2КоэФфициенты а и а в линейной комбинации задержанных значений сигнала находятся решением систем из двух линейных уравнений 13( - ) = -а, ц(с - 2 с,) + 13(с- 4 Г)3 - ц(с - 5 г);ц(с) = -ац(с - с ) + ц(с - Зг) -- 13(с - 4 )) = х агссоз (3, (С), 1 к 28 нелинейно зования теля 1 а вх ение на пе з шумовых выбросо 5эффициентов линейной комбинациизадержанных...

Номер патента: 1437795

Опубликовано: 15.11.1988

Авторы: Добряк, Лузин, Нехорошев, Никитин

МПК: G01R 23/00

Метки: бигармонического, измеритель, сигнала, частот

...по истечении времени установления через значение-.преобразованногосигнала Б(с) вычисляется величина55 коэффициента А в соответствии с выражением (9) и оценивается частотагетеродина Г- вычисляются частоты Ги Г всоотвествии с Формулами (6) и (7). А, = О,А 2 сов 4 Отсюда т.е. 1 Г = -- Г 2 Т(7) 0(1) = -АЦ(й - Т) - А О(е - 2 Т)- - А 0(й - ЗТ) - 0(й - 4 Т), (3) АТ 2 + 4 сов(2 цГлр. Т)хсов(2 КрТ) . При фиксированной величине Т для любых значений Г и Г можно подобрать частоту Г, гетеродина 16 таким образом, чтобы 27 Рлр Т) сов(Юр Т)тогда, как следует из выражения (4) 1 А,Глр, = 4 Т агссов(- 2) 1 А агссов(- в ) - Г . (6) 49 Т 2 г Учитывая (5), получим 0(С - Т) = -А 11( - 2 Т) - А Ц(сЗТ) - А,13(г. - 4 Т) - 11(е - 5 Т)20 Пмесител 7 прр о бр Яз тет...

Номер патента: 1441327

Опубликовано: 30.11.1988

Авторы: Черток, Чикризов

МПК: G01R 23/00, H03J 7/32

Метки: панорамный, радиоприемник

...в положение "1", на егопрямом выходе вырабатывается напряжение Бэ, соответствующее лог,"1",которое подается на. первый вход элемента И 17, на второй вход которогоподается напряжение Б 4, соответствующее лог,"1", с инверсного выхода 20второго порогового элемента 16,2, Детектор 5 выделяет огибающую принимаемого сигнала, напряжение Б которойподается на линию 6 задержки, Времязадержки линии 6 задержки выбираетсяравным времени срабатывания частотного детектора 11, блока 15 дифференцирования и пороговых элементов 16,1и 16,2, При превышении уровнем сигнала с выхода линии 6 задержки эначения у напряжения формирователя 8опорного сигнала на выходе амплитудного компаратора 7 вырабатывается напряжение Б, соответствующее...

Номер патента: 1442927

Опубликовано: 07.12.1988

Авторы: Гоц, Михайлов, Шеремет

МПК: G01R 23/00

Метки: периодомер, цифровой

...прямоугольныеимпульсы (Фиг. 2 б)В момент временивыходной сигнал компаратора 2уровня опрокидывает триггер 6. Приэтом начинается интегрирование исследуемого сигнала ЕЕ (фиг. 2 в). Вмомент 1, напряжение на выходе компаратора 5 уровня принимает высокийуровень (Фиг. 2 г) . Интегрированиепрекращается в момент времени С ,когда интегратор 3 возвращается висходное состояние, а триггер 6, управляемый от компаратора уровня 5,также возвращается в исходное состояние. В момент времени 4, происходит очередное опрокидывание триггера 6 по сигналу от компаратора 2 уровня, начнется очередной цикл работы интегратора, который заканчивается в момент времени . На выходах триггеров 7 и 8, управляемых противофазными выходами триггера 6, Формируются...

Номер патента: 1442928

Опубликовано: 07.12.1988

Авторы: Вервейко, Тырса, Уваров, Шмалий

МПК: G01R 23/00

Метки: нестабильности, частоты

...напрякением блока 3 управления значение частоты управляемого генератора 2 устанавливают таким образом, чтобы выходная частота сме- сителя 4 совпадала с центральной частотой полосы пропускания компаратора 8Импульсы частоты с выхода исследуемого генератора 1 (1) поступают на смеситель 4, на выходе которого выделяется разцостная частота иссле,дуемого 1 и управляемого 2 генераторов (2). С выхода смесителя 4 импульсы исследуемой частоты поступают на первый вход компаратора 8, на выходе которого отклонение частоты от номинального значения увеличивается в К раз (3). На выходе делителя 12 частоты из импульсов исследуемой частоты (фиг.ба) формируется последовательность импульсов усреднения,следующих с периодом =п,Т(фиг.бЬ).35 Импульсы...

Номер патента: 1442929

Опубликовано: 07.12.1988

Авторы: Батурин, Симакин, Судаков, Хачатуров

МПК: G01R 23/00

Метки: генераторов, изменения, линейности, модулированных, модуляционных, скорости, средней, характеристик, частотно, частоты

...3, сумматор 27блока 4 памяти частоты (фиг. 2) подается на синхронизируемый генератор 25. Длительность разрешающегоимпульса выбирается так, чтобы завремя его действия в синхронизируемом генераторе 25 закончился переходный процесс и установился бы стационарный режим. Поддержание постояйной частоты синхронизируемого генератора 25 в течение длительностиЛЧМ-радиоимпульса осуществляется спомощью петли самосинхронизации, всостав которой входит линия 26 задержки и сумматор 27.Чтобы не потерять информацию обизмеряемых параметрах в началеимпульса, сигнал с выхода усилителя2 промежуточной частоты подается навторой вход фазового детектора 19через линию 5 задержки, время задержкикоторой равно суммарному времени переходных процессов в смесителе...

Номер патента: 1444676

Опубликовано: 15.12.1988

Авторы: Августинович, Шиян

МПК: G01R 23/00

Метки: импульса, несущей, одиночного, свч, частоты

...длительностью входного СВЧ-импульса, по окончании которого ключ снова возвращается в исходное состояние "Закрыто. Исследуемый импульс, поступив в коаксиальную линию 8 задержки, доходит до ее замкнутого конца и отражается, возвращаясь ко входу линии и выходу ключа 5. Здесь снова происходит отражение от низкого входного сопротивления ключа 5 в обратном направлении. В результате, если длина линии 8 задержки такова, что вре 40 мя двойного пробега исследуемого импульса. по ней превышает его длительность, на вспомогательном выходе направленного ответвителя 7 имеем серию радиоимпуль 1 ов, иллюстрируемую вертикальными прямыми на фиг.2. Ис" пользование направленного 7 ответвителя в преобразователе позволяет отбирать малую часть энергии...

Номер патента: 1448295

Опубликовано: 30.12.1988

Автор: Патюков

МПК: G01R 23/00

Метки: цифровой, частотомер

...исходное состояние и, одновременно, проходя через элемент И 10, запустит одновибра гор 11. Сигнал одновибратора 11, воздействуя на вход управления мультиплексора 6, подключит выходную шину ОЗУ 5 к выходу сумматора 7 и одновременно, воздействуя на вход "Чтение" ОЗУ 5 и вход "Единица переноса младшего разряда" сумматора 7, подготовит необходимые режимы для осуществления операция вычитания в сумматоре 7. Этот же импульс, воздействуя через элемент ИЛИ 12 ня вход синхронизации сумматора 7, обеспечит выполнение этой операции, С выхода3 144 ОЗУ 5 будет прочитан обратный код предварительной оценки частоты И, а по сигналу одновибратора 11, воздействующему на вход "Единица переноса младшего разряда сумматора" 7, к обратному коду И будет добавлена...

Номер патента: 1449923

Опубликовано: 07.01.1989

Авторы: Колтунов, Табачник

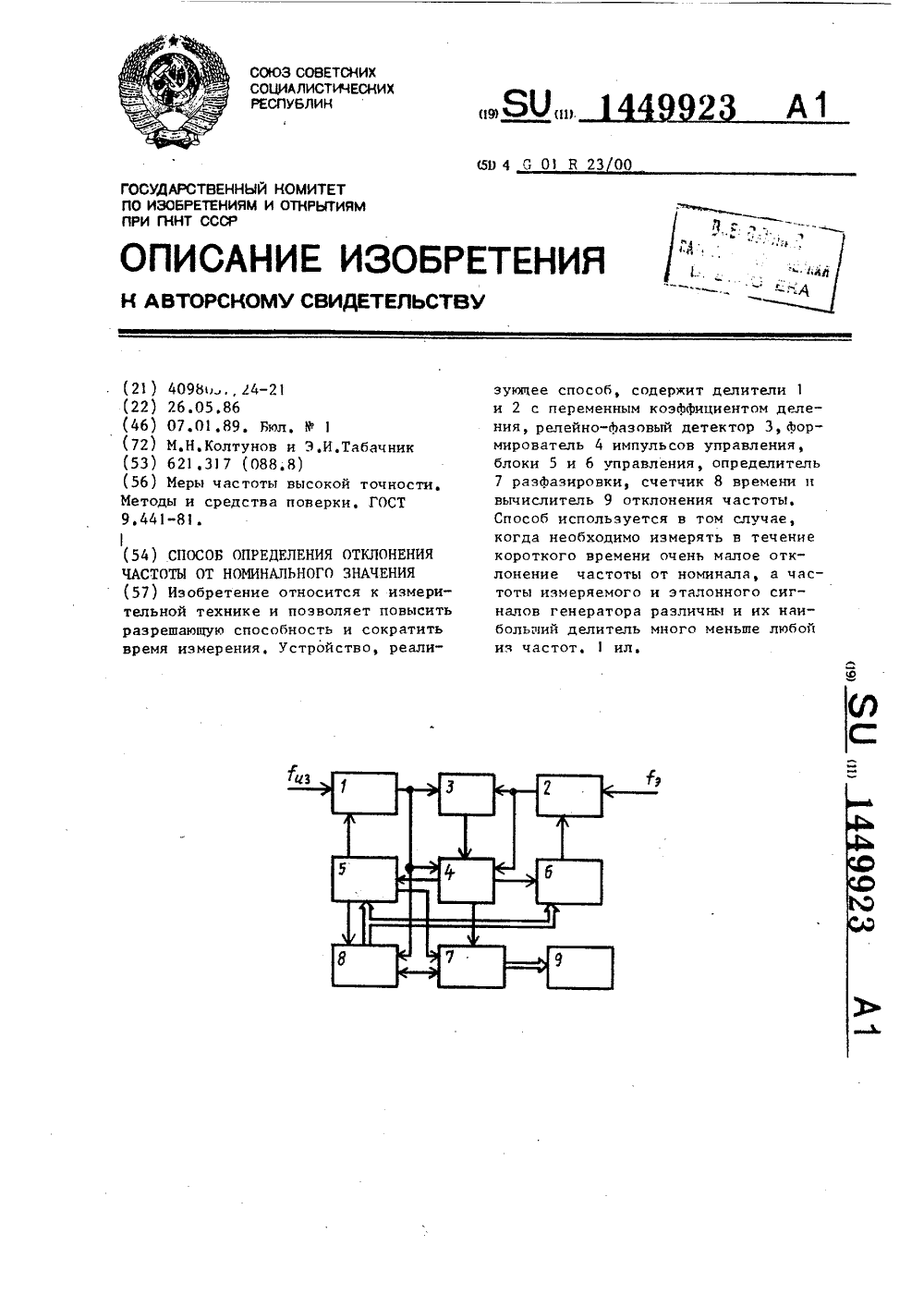

МПК: G01R 23/00

Метки: значения, номинального, отклонения, частоты

...на 4,17 нс, так как 106 : 4,17 ) 25, но меньше 26, так что после 26-го деления передний фронт поделенного ( опередит перелний фронт, полученный от Г.ь и при этом величина расфаэиронки ран- на 4,17 х 26 - 06 = 2,42 нс.Теперь однократно устанавливаются коэффициенты деления 16 и 27, которые н сумме с коэффициентами 13 и 22 образуют коэффициента деления 29 и 39 и затем устанавливают коэффициенты деления 29 и 49 и производят точное сближение фронтов.16 27- 3,2 мкс, а ---- з и - 3,19602 мкс или сдвиг фронтов н обратную сторону равен - 3,98 нс,Так что при переходе к делению на 29 и 49 сдвиг равен-3,98 + 2 ь 42 = -1,56 нс,1,56 : 0,19 ) 8, но меньше 9.При девятом делении определяется,что произошло предварительное сближение и...

Номер патента: 1449924

Опубликовано: 07.01.1989

Авторы: Михайлова, Павлов, Шевлягин

МПК: G01R 23/00

Метки: изменения, скорости, частоты

...и поступающими на информа О ционные входы каналов измерения частоты. Частота, просчитанная счетчиками 7,1 и 7,2 за время й , списывается в виде двоичного кода в буферные регистры 8.1 и 8.2 кода частоты, 15 где хранится до прихода импульса переписи кода. Одновибратор 12,2 переписи кода вырабатывает импульс переписи кода в моменты окончания времени счета первого канала. Этот импульс 20 переписи кода поступает на управляющий вход буферного регистра 8 и переписывает код частоты в регистр 8, после чего одновибратор 13.2 импульса сброса вырабатывает импульс сбро са, который поступает на вход установки "О" счетчика 7, подготавливая первый счетный канал 2 к очередному измерению частоты.С окончанием времени счета второ го канапа одновибратор...

Номер патента: 1451616

Опубликовано: 15.01.1989

Авторы: Геложе, Дятлов, Клименко, Коваленко

МПК: G01R 23/00

Метки: манипулированных, сигналов, средней, частотно, частоты

...чтобы получить аналитические соотношения, характеризую 3 145 б ц за время наблюдения(0, Т,) априори неизвестны. Входной сигнал поступает на входы фазового коррелятора 4 через линию 1 задержки и непосредственно. Фазовый коррелятор 4 из входных сигналов, сдвинутых по фазе на,эа счет действия линии 1 задержки, вырабатывает на выходе два видеосигнала, пропорциональные синусу и косинусу фазового сдвига ( между каналами, эависяб4щего от частоты входного сигнала, При условии с, сс Т, где- постоянная времени линии 1 задержки, а Т - длительность элемейтариой по-, сыпки сообщения, искажениями, обусловленными перекрытием во времени импульсов с разными несущими частотами, можно пренебречь. Тогда напряжение на первом выходе фазового коррелятора 4...

Номер патента: 1456904

Опубликовано: 07.02.1989

Авторы: Коваль, Краковский

МПК: G01R 23/00

Метки: анализатор, мгновенного, спектра, цифровой

...соответственно с первыми входами сумматоров 11 и 2, на вторые входы которых поданы соответственно выходы регистров 17 и 18, в которых записаны соответствующие значения действительной и мнимой составляющих спектра,полученных на предыдущем шаге скольжения.56904 6ратора 5. Соответственно в блоке 34задержки производится задержка выдачи значений двух младших разрядовсчетчика 27 на 2 такта действия импульсов с выхода генератора 31 тактовых импульсов.Блоки 24 и 25 либо сохраняют знакоперанда (при подаче на их управляю щие входы логического нуля), либоменяют его на противоположное (приподаче на их управляющие входы логической, единицы) . Управляющим сигналом для блока 24 служит. второй вы ход блока 34 задержки, а управляющим сигналом для...

Номер патента: 1465799

Опубликовано: 15.03.1989

Авторы: Бабкин, Колбасин, Тураш

МПК: G01R 23/00

Метки: девиации, измеритель, частоты

...ключа8 с. генератора 5 опорной частотыпоступает опорная частота. На выходе.ключа 8 получаем нечетные, модулированные по длительности периоды ПЧ,которые в счетчике 11 преобразуютсяв цифровой код, который поступаетна первые информационные входы блока14 сравнения кодов, на вторые информационные входы которого поступаеткод, записанный в регистре 10. На управляющий вход блока 14 сравнения кодов с выхода одновибратора 23 поступает импульс, вырабатываемый по концу нечетного периода ПЧ, который появляется на выходе блока 14 сравнения в случае, если(Т,)(И(Т) где а =О, 1,2,;И. (Т, ) - максимальное значениенечетных периодов ПЧ,хранящихся во второмрегистре;И(Т ) - текущее значение нечетных периодов ПЧ,выдаваемое вторымсчетчиком,и осуществляется...

Номер патента: 1465800

Опубликовано: 15.03.1989

Автор: Москаленко

МПК: G01R 23/00

Метки: основной, сигнала, частоты

...конденсатора значительно меньше постоянной времени его разряда. Устройство работает следующим образом.На вход поступает сигнал сложной 40 формы, содержащий кроме основной частоты высшие гармоники (фиг. 2 а). Выходное напряжение детекторов 1 и 2 показано на фиг. 2 а пунктирной ли" нией. На фиг. 2 б приведена йорма напряжений на входах компаратора 6 (сплошная линия - на неинвертирующем входе). В промежутки времени, когда мгновенное значение напряжения на неинвертирующем входе больше, чем на инвертирующем, на выходе компаратора появляется напряжение высокого. логического уровня (фиг. 2 в). На фиг. 2 г,д приведены аналогичные эпюры для компаратора 7, Так каквходной сигнал поступает на его инвертирующий вход, напряжение высокого...

Номер патента: 1465801

Опубликовано: 15.03.1989

Авторы: Абрамов, Дуда, Жалило, Коновалов, Свечкарева, Суховей

МПК: G01R 23/00

Метки: измеритель, панорамный, частоты

...Кн -1 нС,=Г (тп) = Е Е р Г (тп) е,тпрр О,М, (4)где С(ш) =С - ш-й отсчет Фурье-спектра выходного эффекта (3) при С=1,=О, р=1.Блок 9 масштабирования обеспечивает нсрмировку амплитуды С каждого п-гс отсчета относительно амплитуды одноименного (опорного, априорно изк ш вестного) отсчета Г=Г ехр(-21- - - функции ОР,), где Е, - номер ст01 611(:) (1), используется система ураннений, составленная из ограниченногочисла обобщенных параметров Ч,Ч, = С х, ше 0,5,Рс 14658(8) В данном соотношении матрицы 35 вМч,у,с определены через числовые значения синфаэной и квадратурной компо нент обобщенных параметров ЧКе с 40 Кем " Л,ч(16) Кеу Кс сполучаем 50 счета спектра измерительного сигнала, приходящегося на середину частотного диапазона.В...

Номер патента: 1465802

Опубликовано: 15.03.1989

Авторы: Данилин, Ноздрин, Пискорж

МПК: G01R 23/00

Метки: адаптивный, измеритель, параметров, сигнала

...оценки частоты, обусловленная многолучевым распространением радиоволн, меньше заданного порога Р. Если условие (11) не выполняется, то погрешность оценки частоты, обусловленная много лучевым распространением радиоволн, превышает заданный порог РОбработка входного сигнала производится при условии, что моменты нуль-пересечений аппроксимируются полиномом степени шс,=. +, с+,И (1 с"+, (13) где- случайная нормальная величина с нулевым средним и дисперсией 6В адаптивном измерителе параметров сигнала реализуется последова" тельность вычисленных процедур, определяемых выражениями (14), (15), (16), (17) .Ф лф = 3 фаРф+ 7 е 1++УовРв 1,.= у,5,.Коэффициенты ),", определяютсядлиной выборки временной последовательности нуль-пересечений,...

Номер патента: 1471145

Опубликовано: 07.04.1989

Авторы: Бобко, Новаш, Романюк, Румянцев, Тишечкин

МПК: G01R 23/00

Метки: сигнала, синусоидального, частоты

...Аналогичная связь для момента времени (г. + дГ) представляется уравнениямиОв 1 п( Ч +В)ц = у, сов( Ч + ыд г),5где ы - угловая частота,Выражения (2) и (3) образуют систему из четырех уравнений, в которыхнеизвестными являются Ц , р, ы . Решение этой системы выполняют методомподстановки в следующей последовательности.Первое уравнение выражений (3)разрешают относительно в.п ы Л Г. иполученное значение подставляют вовторое уравнение,После преобразований получаютуравнение Ю 2 в 1 п 4 + ц 2 сов(.сов ьа =У,20 (4)Разрешают уравнения (2) относительно ц , в 1 п , со в / и полученныезначения подставляют в выражение (4),25 После несложных преобразований,сучетом, что ы= 27 1, получают выражение (1) для определения частотысинусоидального...

Номер патента: 1472837

Опубликовано: 15.04.1989

Авторы: Алексеенко, Мольнар

МПК: G01R 23/00

Метки: крутизны, свч-генераторов, характеристики

...частоты ЖИГ-фильтра 1 Р, а при разности частот Р,ь - Г более половины полосы прозрачности ЖИГ-фильтра скорость изменения частоты исследуемого СВЧ-генератора 8 была бы значительно ниже скорости изменения частоты ЖИГ-Фильтра 1 Рф. При этом условии происходитзахват" частоты исследуемого СВЧ-генератора 8 - его частота становится в среднем равной средней частоте ЖИГ-фильтра 1 и меняется во времени линейно. Текущее значение частоты исследуемого СВЧ- генератора 8 постоянно находится в пределах голосы прозрачности ЖИГ- фильтра 1, на переднем (правом на фиг. 3) скате его .АЧХ, передвигаясь по этому скату ближе или дальше от средней частоты ЖИГ-фильтра 1, в зависимости от скорости изменения управляющего напряжения исследуемого СВЧ-,генератора 8....

Номер патента: 1472838

Опубликовано: 15.04.1989

Авторы: Кругляков, Кузьмин, Петрович, Якорнов

МПК: G01R 23/00

Метки: измеритель, несущей, радиосигналов, частоты

...следующие напряжения низкочастотных огибающих (см, фиг. 6)= КО (1+созд); Б = К П(1-сов йц);- Кл По + ь .пМ),П - КБ,(1 зпдМ), где К - коэффициент летектирования,Б- амплитуда сигнала.Эти напряжения с выходов фазоизмерительных каналов 5 поступают на соответствующие входы блока 6 считывания, при помощи преобразователей 14 аналог-код преобразуются в коды, которые затем поступают на соответствующие информационные входы регистров 15 первой группы. Затем по командам микроконтроллера 16 эти коды через внешнюю шину данных микроконтроллера 16 поступают в блок памяти микроконтроллера 16. Микроконтроллер 16 осуществляет алгоритмическую обработку кодов напряжений на основе метода моментов. Применительно для случая определения разности фаз...
