G01R 19/04 — измерения пиковых значений переменного тока или импульсов

Номер патента: 1018031

Опубликовано: 15.05.1983

Автор: Волохин

МПК: G01R 19/04

Метки: временного, масштаба, переменного, преобразования, трансформацией

...и запоминаются мгновенныеэиачвния атой суммы (Фиг.1 д). Если. теперь сдвигать по фазе и изменятьамплитуду сформированного опорногонапряжения ( фиг, 1 Ю относительнопреобразованного напряжения низкойчастоты (фиг. 10, пунктирная линия),то наступает такой момент, когдамгновенные значения равны нулю.Тогда по атому напряжению можно су. дить о преобразуемом.Индикаци о нуля можно осуществлятьпутем последовательного преобразова:ния напряжений, укаэанных на фиг,18,(выделения огибающей преобразонанного напряжения и преобразования егон постоянное напряжение). Видно, . 15что предлагаемый способ преобразования напряжений основан на методеуравновешивающего преобразования, ко- торый отличается высокой точностью.. Устройство (фиг, 2)...

Номер патента: 1019347

Опубликовано: 23.05.1983

Авторы: Гурычев, Шеховцев

МПК: G01R 19/04

Метки: автокомпенсационный, вольтметр, импульсный

...которого соединен с вхоцом циоца 8,а выхоцсоединен с обнуляющими вхоцами счетчиков 4 и 13. Вход счетчика 11 соединен 35с шиной 16 первого стробирующего сипнала и со стробирующим входом блока 3.Первый вхоц элемента 1 соединен свходом индикатора 9, а вт орой черезцифровой аттенюатор 17 соединен сшиной 18 входного сигнала. Параллель- ф,чо конденсатору 10 подключен разряцный ключ 19, управляющий вход которого соединен с выхоцом мультивибра 4 тора 14. Первый вхоц триггера 20подключен к шине 16, второй вход соединен с шиной 21 стробирующего сигнала, а выхоц подключен к управляющему входу коммутатора 22 коцов, выхоцы которого соединены с управляющимивхоцами аттенюатора 17, первые коцовые вхоцы соецинены с выходами блока 23 памяти, а вторые...

Номер патента: 1022063

Опубликовано: 07.06.1983

Авторы: Измайлов, Качкуркин, Полех

МПК: G01R 19/04

Метки: амплитуд, импульсов

...регистраторы в результатенамагничивания убывающим переменным магнитным. полем размагничиваются до нуля и какие-либо измерениявообще. исключаются,Цель изобретения - повышение точности измерения, а также обеспечение возможноси контроля раэнополир-ных импульсов с любым соотношениемамплитуд и импульсов затухающегоколебательногб тока.Поставленная. цель достигаетсятем, что согласно опособу измеренияамплитуд импульсов тока, основанномна воздействии на ферромагнитные регистраторы магнитным полем сначалауправляющего; а затем измеряемого тока .и оценка численнйх значений ампли-: туд путем сопоставления результирующих магнитных состояний регистраторов с учетом предварительно составленных таблиц возможных комбинацийУвсе регистраторы...

Номер патента: 1026067

Опубликовано: 30.06.1983

Автор: Чапчиков

МПК: G01R 19/04

Метки: детектор, пиковый

...частотного диапазона устройства.Цель изобретения - расширение частотного диапазона пикового детектора.Поставленная цель достигается тем,50 что в пиковом детекторе, содержащем основной дифференциальный усилитель постоянного тока, неинвертируащий вход которого через резистор соединен с входной клеммой и катодом диода 5 повторитель напряжения,: вход которого через диодно-конденсаторную запоминающую ячейку соединен с выходом основного дифференциального усилителя постоянного тока, а выход соединен с 60 выходной клеммой инвертирующим . входом основного и неинвертирующим входом дополнительного дифференциального усилителя постоянного тока, выход которого соединен с анодом диода, инвертирующий вход дополнительного, дифференциального...

Номер патента: 1027633

Опубликовано: 07.07.1983

Авторы: Левочкин, Левочкина

МПК: G01R 19/04

Метки: моноимпульсных, регистрирующее, сигналов, формы, цифровое

...синхроимпульсов, выходкоторого соединен с. вторым входом 65 измерителя временных интервалов,авторой вход соединен с выходом К-гокомпаратора.На Фиг. 1 представлена блок-схема цифрового регистрирующего устройства Формы моноимпульсных сйгналовна Фиг. 2 - временные диаграммы.Устройство содержит циФровойизмеритель 1 временных интервалов,выход которого соединен с входомблока 2 аппроксимации и индикации,а первый вход соединен с выходом рециркулятора 3 импульсов, линию 4задержки, выход которой соединенс первыми входами компаратора, авход соединен с шиной б входногосигнала и с входом измерителя 7амплитуды, выход которого соединенчерез последовательно соединеыныеблок 8 памяти и (к)резисторов 9с общей шиной, вторые входы первыхс)...

Номер патента: 1030735

Опубликовано: 23.07.1983

Авторы: Костин, Соколянский, Тимченко, Хильченко

МПК: G01R 19/04

Метки: экстремумов

...блока, выходы первого и второго запоминающих блоков являются соответственно первым и вторым выходами устройства, а первый и второй выходы блока Фиксации моментов экстремума - соотнет ственна третьим и четвертым выходами устройства, введены детектор знака производной, компаратор с гистерезисом, ждущий мультинибратар и блокпорогового напряжения, вход которого подключен к входу устройства, а выход - к первому управляющему входу блока Фиксации моментов экстремума, вход детектора знака производной падкпочек к входу устройства, а ны" хад - к нхаду кампаратора с гистерезисам, выход которого через ждущиймультинибратор соединен с управляющимвходом второго запоминающего блока и с вторым управляющим входом блока фиксации моментов экстремума,...

Номер патента: 1035527

Опубликовано: 15.08.1983

Авторы: Драбич, Сторчай

МПК: G01R 19/04

Метки: вольтметр, импульсный

...импульсов, случай-цОно расположенных на временной оси иимеющих произвольную Форму,ется. На конденсаторе 4 начинает иа"растать напряжение до амплитудногозначения. Когда на входе устройстваамплитуда импульса начинает спадать,на конденсаторе 4 сохраняется напряжение, .равное амплитудному значению,По окончании действия импульса нульорган . 1 .принимает исходное состояние и конденсатор 4 подключается навход усилителя 7 постоянноге тока,а конденсатор б подключается параллельно запоминающему конденсатору 8.При этом запоминающему конденсатору8 сообщается заряд Поставленная цель достигается тем, что в импульсный вольтметр, содержа щий входной пиковый детектор, заряд зэ ный дозирующий конденсатор, разряд.ный доэирующий конденсатор, инверти...

Номер патента: 1038881

Опубликовано: 30.08.1983

Авторы: Демьянчук, Теницкий

МПК: G01R 19/04

Метки: амплитуды, импульсов, одиночных

...для измерения амплитуды одиночных импульсов, содержа щее соединенные входами линию задержки и нуль-орган, аналого-цифровой преобразователь, вход которогоподключен к выходу нуль-органа, введены логический сумматор, логическийэлемент НЕ и ключ, а аналого-цифровой преобразователь выполнен соструктурой .поразрядного уравновешивания, причем. один из входов .ло"гического сумматора соединен с общим входом устройства, другой вход через ключ - с выходом линии задержки, а выход - с входами линии задержки, нуль-органа и сигнальным входоманалого-цифрового преобразователя,управляющий вход аналого-цифровогопреобразователя подключен к выходунуль-органа, а блокирующий выход через логический элемент НЕ -. к управляющему входу ключа.На Фиг.1...

Номер патента: 1041943

Опубликовано: 15.09.1983

Авторы: Белей, Прокопив

МПК: G01R 19/04

Метки: импульсных, наличия, сигналов

...обусловленной необходимостью применения для поддержанияуровня логической 1 больших емкостей интеграторов, что предопределяетпрохождение значительных токов через каналы активных элементов повторителей и продолжительную перегрузку активных элементов,Цель изобретения - повышение надежности работы.Поставленная цель достигается.тем, что в устройство для определе. ния наличия импульсных сигналов, содержащее два интегратора, зарядныевходы которых через регулируемые резисторы подключены к выходу вспомогательного источника питания, два ,60повторителя, входы которых соединеныс выходами соответствующих интеграторов, логический элемент; НЕ, входкоторого подключен к входу устройст. ва, введен логический элемент ИЛИ, 65 причем входы...

Номер патента: 1045142

Опубликовано: 30.09.1983

Авторы: Елисеенко, Махмудов

МПК: G01R 19/04

Метки: амплитуды, синусоидального

...вход которого соединЕн с выходом компаратора,а выходы подключены к управляющимвходам счетчиков.На фиг.1 приведена функциональная схема предлагаемого устройства 1на Фиг.2 - временная диаграммаего работы.Устройство содержит соединенныепоследовательно компаратор 1 ираспределитель 2 импульсов, к выходам которого подключены управляющиевходы счетчиков 3 и 4, генератбр 5импульсон, удвоитель б частоты,узел 7 сравнения кодов, квантователь 8 и регулируемый источник 9опорного напряжения. Выход генератора 5 соединен со счетным входомсчетчика 3 непосредственно,а со счетнымвходом счетчика 4 через удвоитель частоты, выходы счетчиков соединены свходами узла сравнения кодов,выход которого подключен к упранляющему входу кнантователя,...

Номер патента: 1046693

Опубликовано: 07.10.1983

Автор: Михайлов

МПК: G01R 19/04

Метки: амплитуды, синусоидального

...опорное напряжение чуть меньшеамплитуды контролируемого сигнала,Выпрямитель и интегратор могут работать только при ограниченной сверхускважности импульсов.Скважность импульсов, на которую они будут рассчитаны, эквивалентна некоторому смещению порога устройства. Чем большеэта скважность, тем меньше эквивалентное смещение порога. Иэ-эа нестабильности параметров выпрямителя 60и интегратора это смещение также будет нестабильно, что ухудшает точ"ность устройства.Целью изобретения является повышение точности контроля. 65.. Поставленная цель достигаетсятем, что в устройство контроля амплитуды синусоидального напряжения,содержащее компаратор амплитуды, одиниз входов которого соединен с выходом источника опорного напряжениявыпрямитель, выход...

Номер патента: 1046694

Опубликовано: 07.10.1983

Автор: Чуканов

МПК: G01R 19/04

Метки: амплитуды, радиосигнала, фазы

...на угол, равный произведению периода на четверть относительного отклонения частоты радиосигнала от частоты опорного колебания, искомую амплитуду находят путем суммирования двух полученных результатов извлечения квадратного корня, а искомую Фазу - путем выделения среднего арифметического между углом, определенным в, процессе первой фильтрации, и углом, скорректированным после осуществления повторной фильтрации.В случае выполнения квадратурной корреляционной фильтрации на цифровой основе с синхронным квантованием опорного колебания по принципу трех уровней "-1,0+1" сдвиг интервала интегрирования при повторной фильтрации осуществляют добавлением одного такта квантования в началеконце) цикла накопления и изъятием одного такта...

Номер патента: 1046695

Опубликовано: 07.10.1983

Авторы: Крахмалин, Лерман

МПК: G01R 19/04

Метки: амплитуды, импульсного

...дискриминатора 2, д выходами - с двумя входами пер11 со вхоцами тактирования (Тз) ключевых запоминающих элементов 3 - Зи,а ключ 15 замкнут.Когда напряжение О, на выходе входного блока 1 оказывается большепорога срабатывания амплитудного дискриминатора 2 , на инверсном выходепоследнего возникает уровень "0".При этом запускаются элементы б и 7задержки и с входов сбросаклю чевых запоминающих элементов 3- 3 иснимается блокировка. Сигнал с инверсного выхода элемента б задержки вводит в действие отметчик 13возникновения перенапряжения, а 15 сигнал с его прямого выхода черездифференцирующий блок 12 устанавливает триггер 11 в единичное состояние. Одновременно логический элемент И 8 блокируется по четвертомувходу, а на входы тактирования...

Номер патента: 1053013

Опубликовано: 07.11.1983

Автор: Терешкин

МПК: G01R 19/04

Метки: амплитуды, измеритель, импульсов

...усилителя. Входное напряжение сдвига нуля современных операционных усилителей лежит, как правило, в микромилли вольтовой области. В момент действия стробирующего импульса происходит за + пуск одновибратора 10 или 1 1 и нако"ю питепьный конденсатор 16 заряжаетсяили разряжается через блок 14 заряда.илн 15 разряда эа время действия импульсов одновибраторов до тех пор, поканапряжение на выходе согласующего каскада 1 7 и инвертора 18 не скомпенсирует входное напряжение сдвига нуля операционного усилителя 9, Параметры це пей заряда и разряда выбираются так, чтобы напряженИе на накопнтельиоМ коиденсаторе 16 за время действия импупьсов одновибраторов изменялось незначительно .и, следовательно, напряжение на выходе 25 измерителя...

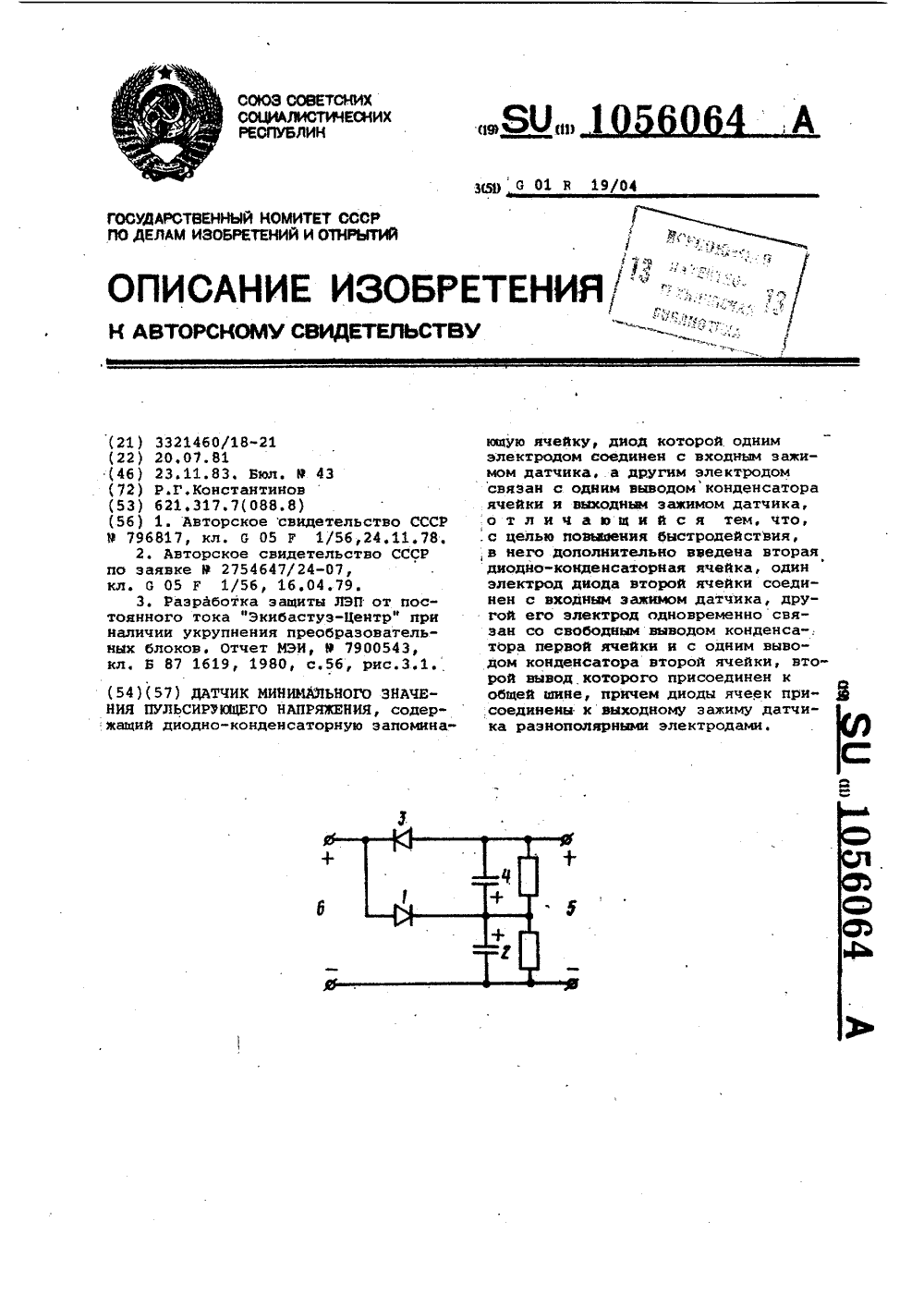

Номер патента: 1056064

Опубликовано: 23.11.1983

Автор: Константинов

МПК: G01R 19/04

Метки: датчик, значения, минимального, пульсирующего

...с входным зажимом датчика, 55 другим электродом связан с выходным зажимом датчика и одним выводом конденсатора ячейки, другой вывод.которого присоединен к общей шине, и резистор, включенный параллельно электродам диода ячейки 3 . ддя выделения минимального значенияпульсирующего напряжения.Целью изобретения является повышение быстродействия датчика.Поставленная цель дбстигаетсятем, что в датчике минимального значения пульсирующего напряжения,содержащем диодно-конденсаторнуюзапоминающую ячейку; диод которойодним электродом соединен с входнымзажимом датчика, а другим электродом связан с одним выводом конденсатора ячейки и выходным зажимом датчика, дополнительно введена втораядиодно-конденсаторная ячейка, одинэлектрод диода второй ячейки...

Номер патента: 1056065

Опубликовано: 23.11.1983

Автор: Рябов

МПК: G01R 19/04

Метки: клеточной, мембране

...Кроме того, к используемому н этой схеме предварительному усилителю предъявляется требо вание по обеспечению малой входной емкости 10 ф при большом входном сопротивлении 10 фОм . Уменьшение или компенсация входной емкости обеспечивается дополнительными схемными ц) приемами, например введением положительной обратной связи н первом каскаДе предварительного усилителя, каскадным включением активных эле ментов н предварительном усилителе, и т.п., что также приводит к схем ному усложнению.. Целью изобретения является упрощение схемы устройства.Поставленная цель достигается тем, что в устройство для измерения тока, в клеточной мембране, содержащее узел фиксации напряжения, состоящий из предварительного усилителя, первого и второго...

Номер патента: 1056066

Опубликовано: 23.11.1983

Автор: Кузьминов

МПК: G01R 19/04

Метки: импульсных, параметров, сигналов

...содержит последовательно включенные приемную формирующую оптическую систему 1, сумматор 2, фотоэлектрический преобразователь 3, функциональный преобразователь (интегратор, пороговый блок или амплитудно-временной преобразователь и т т.п.) 4, преобразователь 5 масштаба времени, аналого-цифровой преобразо-. ватель б и вычислительный блок 7 с оперативной памятью и цифровым индикатором. Устройство содержит также формирователь 8 детерминированных сигналов, входы которого соединены с выходами преобразователей 4 и 5, а выход подключен к соответствующему входу сумматора 2.Работа устройства происходит следующим образом.В первом такте исследований сигнал х, например импульсный световой, поступает в оптическую систему 1, где формируется и...

Номер патента: 1068824

Опубликовано: 23.01.1984

Автор: Серов

МПК: G01R 19/04

Метки: амплитуды, импульсов, коротких

...не компенсируется.Целью изобретения является повышение точности.Укаэанная цель достигается тем,что согласно способу измерения амплитуды коротких импульсов путемпреобразования входного сигнала вдвух каналах с последующим вычитанием результатов преобразования,в каждом канале входной сигнал думмируют с этим же сигналом, задержанным по времени и проинвертированным,причем время задержки во втором канале устанавливают в п раз больше,чем время задержки в первом канале, .выделяют однополярную часть полученного таким образом суммарного сигнала и ее интегрируют, полученное значение сигнала в первом кнале умножают на ь, а во втором - делят на о, 10 а результат вычитания значений.преобразованных сигналов делят на разностьвремени задержек во втором...

Номер патента: 1075177

Опубликовано: 23.02.1984

Авторы: Земляков, Маскевич

МПК: G01R 19/04

Метки: значений, мгновенных, сигнала, электрического

...напряжения, измеряемый точнымфприбором, или сигнал эталонного напряжения, формируемый с помощью калибратора, и регулируют последнийдо его совмещения на экране осцилло"графа с заданной величиной контролируемого сигнала 1Однако точность измерений с по"мощью данного способа невысока иопределяется погрешностью совмещения иэображений сигналов на экране,в частности, диаметром световогопятна луча электроннолучевой трубки.Точность измерений ограничивается также погрешностью, связанной снеравномерностью амплитудно-частотной характеристики усилителя верти-кального отклонения осциллографа,поскольку контролируемый и опорныйсигналы имеют разные Формы (спектры).Наиболее близким техническим решением,к изобретению является способ измерения...

Номер патента: 1075178

Опубликовано: 23.02.1984

Авторы: Карпов, Средин

МПК: G01R 19/04

Метки: параметров, сигналов, экстремумов

...производная которого в моменты экстремумов равна нулю. С помощью первого и второго элементов 19 и 20 памяти и второго вычитателя 21 осуществляется формирование ступенчатого напряжения приращений сигнала в смежные моменты -, времени его экстремумов (эквивалентного первой производной огибающей сигнала).40 С помощью третьего элемента 23г,амяти осуществляется задержка этого напряжения приращений на времяТ (интервал между смежными экстремумами сигнала), после чего с помощьювторого делителя 24 напряжения формируют напряжение, равное отношению задержанных значений напряжения приращений к текущим. Полученное напряжение сравнивается с пороговым уровнем четвертого пороговогоэлемента 25 и при пересечении этимнапряжением снизу вверх установленного...

Номер патента: 1075179

Опубликовано: 23.02.1984

Авторы: Аракелян, Ордуян, Сааков

МПК: G01R 19/04

Метки: аналогового, величины, максимума, сигнала

...компаратора, выход которого соединен с входом суммирования первого реверсивного счетчика, а через инвертор с входом вычитания.На чертеже представлена схема устройства.Устройство содержит автоматический переключатель 1 коэффициента передачи, аналого-цифровой преобразователь 2, состоящий из первого реверсивного счетчика 3, цифроаналогового преобразователя 4, компаратора 5 и инвертора б; генератор 7 импульсов, блок 8 управления, вспомогательный регистр 9, делители 10 и 11 частоты с переменным коэфФициентом деления, второй реверсивный счетчик 12, счетчик 13 и входную клемму 14 устройства.Автоматический переключатель 1коэффициента передачи соединен свходной клеммой 14 и через компаратор5 и инвертор б - с входом вычитанияреверсивного...

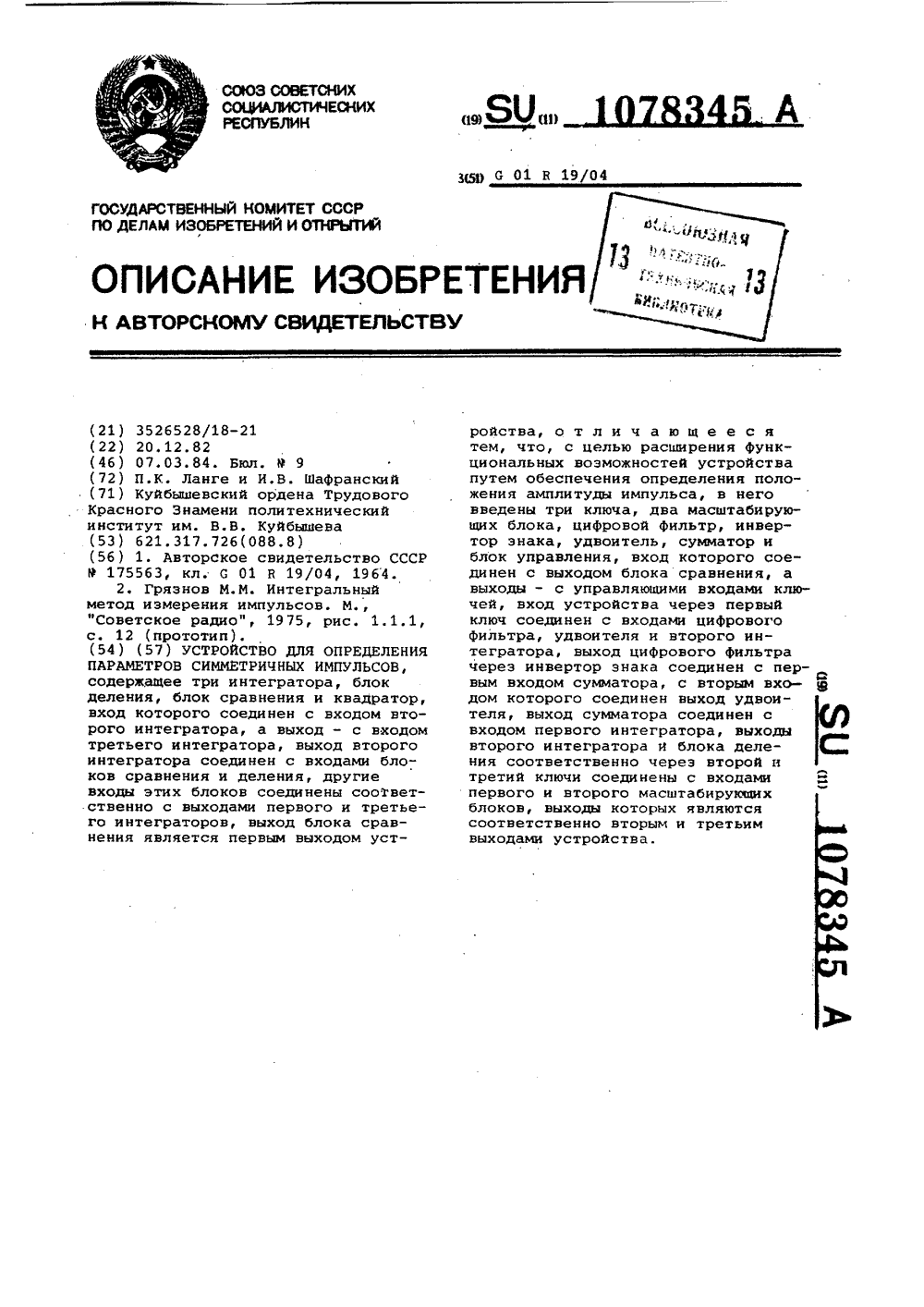

Номер патента: 1078345

Опубликовано: 07.03.1984

Авторы: Ланге, Шафранский

МПК: G01R 19/04

Метки: импульсов, параметров, симметричных

...блока 12 управления, предназначены для работы с цифровыми входными сигналами, т.е. выполнены в цифровом виде. Это связано с тем, что ординаты измеряемого импульса, подаваемого на вход 1 устройства, представлены в цифровом коде.При этом вход 1 устройства через ключ 13 соединен с входом квадратора 2, выходом подключенного к входу интегратора 5, выход которого соединен с одним из входов блока б деления, другой вход последнего соединен с выходом интегратора 4 и с первым входом блока 7 сравнения, а через ключ 14, соединенный с масштабирующим блоком 16, - с выходом 19 устройства. Выход интегратора 5 соединен через ключ 15 с входом масштабирующего блока 17, выход которого является выходом 20 устройства. Выход ключа 13 соединен с входами...

Номер патента: 1083121

Опубликовано: 30.03.1984

Авторы: Данилевич, Третьяк

МПК: G01R 19/04

Метки: амплитуды, измеритель, импульсов, комбинированный, одиночных

...одиночных импульсов, содержащий 1аналого- динамическое запоминающее устройство, образованное последовательно соединенными линией задержки, усилителем и ключом, выход которого соединен с входной клеммой измерителя и входом линии задержки, блок фор" пирования линейно изменяющегося напряжения, вход которого соединен с входом клеммойизмерителя, а первый. выход в ,с управляющим входом ключа, нуль-орган, первый вход которого соединен с выходом ключа, а выход - с одним из входом счетчика, введены расширитель импульсов, сумматор, аналого-циФровой преобразователь и арифметическое устройство, при этом вход расширителя импульсов соединен с входной клеммой измерителя, а выход - с первым входом сумматора и через аналога-цифровой преобразователь с...

Номер патента: 1095079

Опубликовано: 30.05.1984

Авторы: Шкилев, Шкилева

МПК: G01R 19/04

Метки: вершины, выделения, импульсов

...конденсатор, включенный между входной и выходной шиной и соединенные параллельно постоянный и управляемыйрезисторы,подключенные между выходной и общей шиной 2 .Известное устройство имеет вышеточность вьщеления вершины импульсаза счет выбора параметрическойКС-цепи, однако недостатком его является невозможность обработки одно"полярных сигналов с переменными параметрами частоты и скважности идвухполярного сигнала.Цель изобретения - расширение50функциональных возможностей.Указанная цель достигается тем,что в устройство, содержащее разделительный конденсатор, включенныймежду входной шиной и параллельносоединенные постоянный и управляемыйрезисторы, подключенные между выходной и общей шиной, дополнительно 79 2введены резистор и...

Номер патента: 1111109

Опубликовано: 30.08.1984

Авторы: Борцов, Демина, Марченков, Морозов, Харин

МПК: G01R 19/04

Метки: импульсных, наличия, сигналов

...определения наличия двух последовательностей импульсных сигналов и единовременного определения парафазности последних(нарушения парафазности).Выходными узлами устройства являются установленные на входных шинах 1. и 2 фиг, 1)логические элементы 3 и 4 НЕ. Входы и выходыпоследних е помощью двухполюсного двухпозиционного переключателя 5 поочередно (по меренеобходимости) подключаются к входам повторителей 6 и 7 напряжения, В тракт определенияналичия импульсных сигналов входят также пи.ковые детекторы 8 и 9 (с диодами и конденсато.рами) и логический элемент И 10, входы которого через повторители 11 и 12 напряжения соединены с выходамн пиковых детекторов 8 и 9,В тракт определения парафазности двух последовательностей...

Номер патента: 1112301

Опубликовано: 07.09.1984

Автор: Гельман

МПК: G01R 19/04

Метки: амплитуды, импульсных, одиночных, сигналов

...связан с одними одноименными полюсами источников опорного напряжения старшего и младших разрядов и первым выходом коммутатора, к другим выходам которого раздельно пьисоединены противополож. ные одноименные полюса указанных ис точниковопорного напряжения, первый вход коммутатора присоединен к общей шине устройства, а второй его входсоединен с аналоговым выходом управляемого источникаопорного направления.На чертеже изображена блок-схемаустройства.Устройство содержит измерительныйвход 1, пиковый детектор 2, линию 3задержки, первый компаратор 4, второй компаратор 5, ключевые злементы - первый 6, второй 7, третий 8и четвертый 9, триггер 10, тактовыйгенератор 1, декаду измерительныхкомпараторов 12, декадный делитель13, источники 14...

Номер патента: 1112302

Опубликовано: 07.09.1984

Авторы: Кузьмин, Пименов

МПК: G01R 19/04

Метки: моментов, появления, экстремума

...входукомпаратора 1, инвертирующий входкоторого через конденсатор 3 подключен к общей шине устройства, ачерез диод 4 - к выходу компаратора1 и выходной клемме устройства.В зависимости от включения диода4 устройство формирует импульсы,время появления которых соответствует моментам появления различныхэкстремумов входного сигнала. Привключении диода 4 так, как изображено на фиг.1, устройство формируеткороткие импульсы в моменты появления максимуыов входного сигнала. При обратном включении диода 4 устройство формирует импульсы в моментыпоявления минимумов входного сигнала.Устройство работает следующимобразомПри включении устройства, на вход которого поступает какой-либо сигнал, например периодический, схема устанавливается в состояние,...

Номер патента: 1112303

Опубликовано: 07.09.1984

Автор: Гиндуллин

МПК: G01R 19/04

Метки: компонента, крутизны, молнии, первого, регистрации, фронта

...максимальной крутизны фронтатока молнии, содержащее размещеннуюв магнитном поле токоспуска одновитковую проводящую рамку, в рассечку которой включен соленоид снамагничивающимся стержнем 12 2.Недостаток известного устройства - низкая точность регистрации.Установлено, что максимальнаякрутизна фронта тока молнии характерна для второго компонента токаи превышает крутизну фронта первогокомпонента, необходимую для расчетов грозозапщты линий электропередачи, в среднем в 3,3 раза. По принципу действия известное устройстворегистрирует именно максимальнуюкрутизну и, следовательно, характеризуется значительной погрешностью.Кроме того, при изменении знака кру"тизны тока молнии на противоположный в известном устройстве происходит размагничивание...

Номер патента: 1118926

Опубликовано: 15.10.1984

Авторы: Жилинскас, Лазовский

МПК: G01R 19/04

Метки: детектор, пиковый, цифровой

...котр едкие с первымвходом компаратора, второй входкоторого соединен с шиной входногосигнала, а выход соединен с первымвходом элемента И, второй входкоторого соединен с выходом генератора, а выход .соединен с входомсчетчика, выходы которого соединеныс входами цифроаналогового преобразователя 2.Указанное устройство характеризу-ется низким быстродействиемиз-затого, что дискретность счетчика непозволяет отслеживать быстроменяющнеся процессы.. Целью изобретения является повы 30шение быстродействия.Поставленная цель достигаетсятем, что в устройство, содержащеецифроаналоговый преобразователь,выход которого соединенс первымвходом компаратора, второй вход ко- З 5торого соединен с шиной входногосигнала, введены блок памяти и параллельный...

Номер патента: 1118927

Опубликовано: 15.10.1984

Авторы: Дейнега, Косюк, Пашанин

МПК: G01R 19/04

Метки: амплитудный, детектор

...подключенных к усилителю компенсации, и дварасширителя импульсов 1 3,Однако данный амплитудныйдетекторне выделяет амплитуды постояннойсоставляющей сигнала, а выделение20амппитуды положительной полуволныидет не относительно средней точки,а. относительно точки вьщеления амплитуды отрицательной полуволны,что связано с большими неудобствами.Наиболее близким к изобретениюпо технической сущности являетсядвухсторонний амплитудный детектор,содержащий первый амплитудный детектор положительных напряжений, связанный с одним выводом первой схемысброса, и инвертор, входы упомянутого амплитудного детектора и инвертора соединены с входной клеммой устройства, второй амплитудный детектор .положительных напряжений, связанный З 5с одним выводом второй...
