G01R 19/04 — измерения пиковых значений переменного тока или импульсов

Номер патента: 708246

Опубликовано: 05.01.1980

Автор: Кристин

МПК: G01R 19/04

Метки: амплитуды, импульсного

...3 и4 амплитуд, ключевые запоминающие элементы 5, 6 и 7, блокирующие логические элементы И или И-НЕ 8, 9 и 10,индикаторы 11, 12 и 13 цементы 14и 15 задержки, дополнительный логический элемент И 16.Предлагаемое устройство работаетследующим образом,В исходном состоянии (при отсутствиивходного сигнала) на выходах дискриминаторов 2, 3 и 4 состояние логической1", на инверсных выходах ключевых запоминающих элементов 5, 6 и 7 уровень 5 10 15 20 25 30 35 40 45 50 55 логического "0", на инверсном выходеэлемента 14 задержки уровень логического "О", вследствие чего на логических элементах 16 и 8, Э и 10 нет совпадения,На прямом выходе элемента 15 задержки уровень логической 1". По переднему фронту первого импульса сериипереключаются элементы 14 и 15...

Номер патента: 711482

Опубликовано: 25.01.1980

Авторы: Букин, Власов, Жулин, Коновалов

МПК: G01R 19/04

Метки: амплитуды, переменного, сигнала

...сигналов преобладает, 711482формирователь-различитель 24 вырабатывает сигнал, воздействующий на суммирующий илн вычнтакщнй входы реверсивного счетчика 7. Состояние счетчика определяет степень вносимогоослабления аттенюатором,б в опорныйсигнал. При равенстве коммутируемыхсигналов система прйходнт в устойчивое состояние, Состояние реверсивного счетчика 7 отражает относительнуювеличину измеряемого сигнала в дб.Высокое быстродействие устройствапри уровнях измеряемых сигналов, близких к уровню шумов, обуславливаетнеустойчивость показаний измеряемыхвеличин, увеличение погрешности измерений, сбои внешних регистрирующих 15устройств.Для исключения укаэанных являенийн тем самым увеличения динамическогодиапазона устройства вводится...

Номер патента: 712764

Опубликовано: 30.01.1980

Автор: Круглов

МПК: G01R 19/04

Метки: амплитудных, значений, импульсных, периодических, сигналов

...6 и 7.Если на входе пикового детектора 1 действует периодическая последовательность электрических импульсов с постоянной амплитудой, то на его выходе имеет место на пряжение постоянного тока, уровень которого пульсирует с частотой сигнала вследствие конечного значения сопротивления разрядной цепи пикового детектора 1, Это напряжение с выхода сумматора 5 поступа ет на конденсатор 3 через резистор 2, Конденсатор 3 в момент прихода очередного импульса полностью разряжается ключом 4, а затем вновь заряжается через резистор 2. 0 Если постоянная времени интегрирующе ЯС-цепи равна постоянной времени разряд712764 Составител ев д А. Камышникова Корректор Л. Орл дактор Е. Караул Изд. Мо 100 Тираж 1074 Подписноеосударственного комитета СССР...

Номер патента: 712770

Опубликовано: 30.01.1980

Авторы: Дюков, Терехов

МПК: G01R 15/08, G01R 19/04

Метки: вольтметр, высоковольтный, импульсный

...высоковольтного импульсного вольтметра.Вольтметр содержит делитель напряжения 1, включающий в себя резисторы 2 и 3, "5 емкостный накопитель 4, состоящий из последовательпо включенных и чередующихся диодов 5 - 9 и конденсаторов 10 - 13, первую группу разделительных резисторов 14 - 17, вторую группу разделительных ре зисторов 18 - 21 и измерительный приборпография, пр. Сапунов 22, включенный между общим выводом второй группы резисторов 18 - 21 и резистором 3 делителя напряжения 1.Вольтметр работает следующим образом, При приложении импульсного напряже ния к делителю 1 конденсаторы 10 - 13 через диоды 5 - 9 заряжаются до напряжения, определяемого сопротивлением резистора 3 делителя 1. В паузе между импульсами конденсаторы 10 - 13...

Номер патента: 714295

Опубликовано: 05.02.1980

Авторы: Гречаный, Красан, Онистрат

МПК: G01R 19/04

Метки: амплитуды, переменного

...имеется один моментВремени, когда оно становится больше заданного значения. Временнойинтервал между последовательнымимоментами из числа указанных соответствует периоду контролируемого напряжения.Физическая величина, в которуюпреобразуют временной интервал, изменяется от нуля до значения, соответствующего периоду контролируемогонапряжения. Коэффициент преобразования выбирают таким, чтобы соответствующее максимальному периоду значение физической величины было меньшимэталонного значения,Когда амплитуда контролируемогонапряжения становится меньше заданного значения, временной интервал,отсчитываемый от момента, когдаконтролируемое напряжение последнийраз"превысило заданное значение, не-ограниченно увеличивается. Полученная в...

Номер патента: 721757

Опубликовано: 15.03.1980

Авторы: Вишневский, Клепча, Прохоренко

МПК: G01R 19/04

Метки: значения, импульса, мгновенного

...изобретения является повышение точности измерения мгновенных значений импульса на участках с большой скоро- стью изменения мгновенного значеция 10 напряжения при снижении требований к длительности строб-импульса.Поставленная цель достигается по способу измерения мгновенного значения импульса путем определения амплиту ды преобразованного импульса, полученного в результате линейного суммирования измеряемого импульса с коротким строб-импульсом, одновременного со стробированием коротким импульсом ведут 2 О стробирование импульсом с фронтом, скорость нарастания которого равна скорости изменения мгновенного значения измеряемого импульса в точке стробирования и противоположна по знаку.На чертеже представлено устройство для реализации...

Номер патента: 721780

Опубликовано: 15.03.1980

Авторы: Беспамятнов, Иванюта, Ключников

МПК: G01R 19/04, G01R 31/26

Метки: генератора, запуска, инвертора, кварцевого, часов, электронных

...инвертора в момент лавинообразного нарастания тока питания,Способ основывается на следующихсвойствах кварцевого генератора иинвертора. Возбуждение кварцевогогенератора происходит только в случае, когда его инвертор введен врежим линейного усиления. Это условие можно выразить следующим обра721780 Формула изобретения Тираж 10 СПИ Заказ 125/ исно илиад ППП Пат ктн Ужгород,где Е, - напряжение питания инвертора;ПАя - напряжение запуска инвертора;К - коэффициент, отражающий необходимость появления ненулевого сквозного тока черезинвертор;1 ор - пороговое напряжение р-канального транзистора инвертора;Ц- пороговое напряжение и-канального транзистора инвертора,Инвертор кварцевого генератора можно ввести и режим линейного усиленияс помошью...

Номер патента: 725034

Опубликовано: 30.03.1980

Авторы: Карпов, Чепалов

МПК: G01R 19/04

Метки: амплитуды, импульсов, одиночных, рециркуляционный

...способ 15измерения амплитуды одиночных импульсов;на фиг. 2 - зпюры напряжений, поясняющиеработу устройстваУстройство содержит входную клемму 1,элемент 2 задержки, ключевой элемент 3, уси. 20литель 4, синхронизатор 5, амплитудные дискриминаторы б - 1 6 - и, элементы 7 - 10 за.держки, логические элементы И 11 - 16, счетчик 17,Элемент 2 задержки, ключевои элемент 3ч 25и усилитель 4 образуют замкнутьй контур сотрицательным затуханием (К ), 1). Время эа.держки элемента 2 выбрано больше, чем мак.еимальная длительность измеряемого импульса(фиг, 2 а) поступает на входную клемму 1 идалее на вход элемента 2 задержки, на входсинхронизатора 5 и на входы дискриминаторов6 - 1, , б - и. При поступлении измеряемогоимпульса синхронизатор 5 открывает...

Номер патента: 726484

Опубликовано: 05.04.1980

Автор: Шальтис

МПК: G01R 19/04

Метки: амплитуды, измеритель, импульсных, модуляционный, периодических, сигналов

...2 и через делитель 3 управляет. переключателем 4,формула изобретения 726484сного генератора, выход однополупернодного выпрямителя через второй делительчастоты соединен с первым входом смесителя, второй вход которого подключен к выходу ключа, а выход через трйггер Шмиттак управляющему входу ключа и, через двухполупериодный выпрямитель - со входомгенератора стробирующих импульсов.На чертеже представлена блок-схема модуляционного измерителя,Модуляционный измеритель амплитудыпериодических импульсных сигналов содер фжит генератор 1 стробирующих импульсов,приемник 2, делитель 3, переключатель 4,источник 5 сигнала, эталонный источник 6,измерительный блок 7, импульсный генератор 8, дифференцирующую цепь 9, однополупериодный выпрямитель...

Номер патента: 726485

Опубликовано: 05.04.1980

Автор: Кокт

МПК: G01R 19/04

Метки: значений, компенсационный, мгновенных, сигналов, стробоскопический, электрических

...стробимпульсов, сумматора 9, второго и третьего резисторов 10, 11. Устройство работает следующим образом, Стробирующие импульсы противположной полярности с выходов генератора строб- импульсов 5 одновременно поступают на туннельные диоды 1 - 2. В зависимости от величин напряжений смещения диодов 1 - 2 (выходных квазипостоянных напряжений формирователя 7 доз регулирования) и величины входного сигнала в преобразуемой точке, диоды 1 - 2 или переключаются стробимпульсои в высоковольтное состояние, или возвращаются в исходное состояние. После воздействия стробимпульса возможны четыре состояния диодов, Логический блок 6 в зависимости от состояния диодов 1 - 2 управляет формирователем 7 доз регулирования так, чтобы последний максимально...

Номер патента: 731389

Опубликовано: 30.04.1980

Автор: Жилин

МПК: G01R 19/04

Метки: измеритель, импульсов, эдс

...чертеже приведена функциональная схема предлагаемого, измерителя.Измеритель лмпульсов Э 1,С содержит входное устройство 1, опорный генератор 2,перестраиваемый генератор 3, фазовый детектор 4, сглаживающий фильтр б, управляющий элемент биндикатор 7,Измеритель работает следующим образом.Входной сигнал е(4) расстраивает час. тоту перестраиваемого генератора 3.9, =5 е(г)й,огде 5 у, -- крутизна управляющего элемента.Противодействие системы начинается после окончания импульса е(Ц. При внесевии фазовой расстройки Лр, этот фазовый сдвиг отрабатывается по закону:Ьу = КЬре - "соз(2,1+6 о)где К - коэффициент пропорциональности.По окончании действия моноимпульсного сигнала начинается переходный процесс, Собственная частота этого процесса Оо...

Номер патента: 732757

Опубликовано: 05.05.1980

Авторы: Грязнов, Гурычев, Шеховцев

МПК: G01R 19/04

Метки: автокомпенсационный, вольтметр, импульсный

...б к соответствующим выходам разрядов счетчика 5 числа импульсов, причем управление переключателем б осуществляется путем ввода соответствующего кода и (где и - число импульсов накопления) на вход 20 управления переключателя б. В результате перепада напряжения на выходе блока 7 совладения или логического блока 4 происходит запуск мультинибратора 8. Аналогично происходит счет импульсов стробирующе го сигнала, поступающих на вход логического блока 12, и выработка импульса на выходе мультивибратора 16 логического блока 12, причем на выходе блока 15 совпадения появляется перепад напряжения после накопления щ импульсов стробирующего сигнала. Поскольку величины щ и и сняэаны между собой известным соотношением и,52 "Гв, то во всех случаях щ ) и...

Номер патента: 737848

Опубликовано: 30.05.1980

Авторы: Власов, Жулин

МПК: G01R 19/04

Метки: измеритель, помех

...- один работаетна уровнях выше микровольта, другой - 5 Она уровнях ниже микровольта,Принципиальной разницы в частяхаттенюаторов нет.При уровнях сигналов. ниже микровольта обоим частям 5 и 5 ц реверсивного счетчика соответствует нулевое состояние, В этом случае схема10 сигнала реверса и знака вырабатывает импульс, воздействующий натриггер 11 знака, изменение состояния которого с помощью схемы переключения входов меняет Местами управляющие входы реверсивного счетчикаи посредством блока 13 управленияпереключает инФормационные выходыпервой части 5 реверсивного счетчиг( ка к входам управления части аттенюатора 14, работающей на уровнях нижемикровольта. Одновременно на цифровой индикации изменяется знак изме- "ряемой величины,Под...

Номер патента: 739423

Опубликовано: 05.06.1980

Авторы: Гришин, Ланшин

МПК: G01R 19/04

Метки: двухполярных, импульсов, регистрации

...наличии на входахэлемента И-НЕ 6 нулевых потенциалов 739423,4нв выходе его вырабатывается положительный потенциал, который подтверждаетссстояние 1 триггера 8.При уменьшении тока положительногонаправления до величины 14 см.фиг,2 а)оптоэлектронный переключатель 3 переходит в другое состояние, и в этот момент на его выходе появляется подсьжитедьный потенциал. Этот потенциалприсутствует нв выходе переключателя3 до тех пор, пока входной ток не изменит своего направления и не достигнетвновь величины 1В момент достижения велич ьцы Т 4на выходе оптоэлектронного переключателя 3 вновь появляется нулевой потенциал.Ток другого направления воздействуеттеперь одновременно и на светодиод 4второго оптоэлектронного переключателя5. В тот момент,...

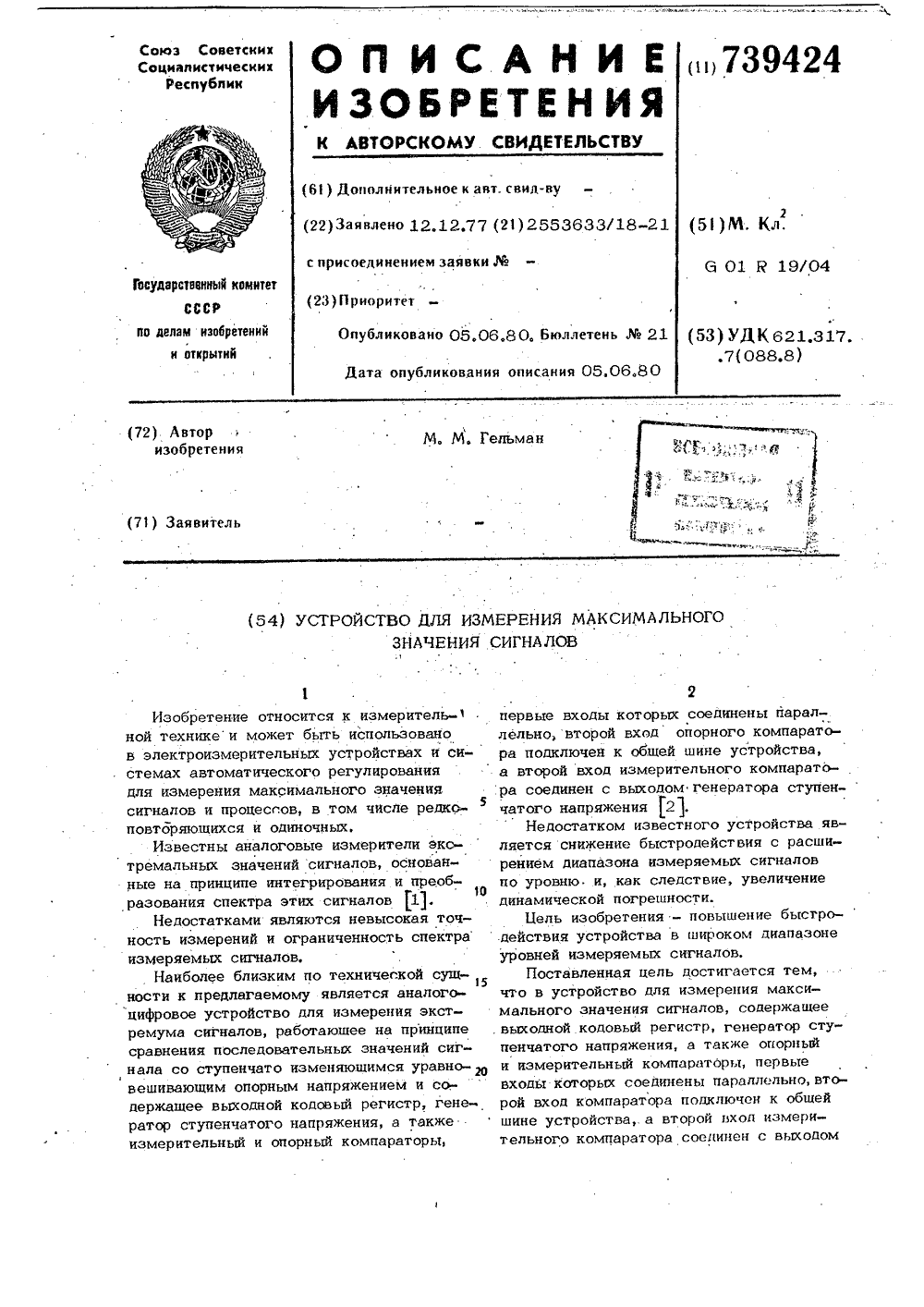

Номер патента: 739424

Опубликовано: 05.06.1980

Автор: Гельман

МПК: G01R 19/04

Метки: значения, максимального, сигналов

...младшей декаде. Таким образом, опорное чапряжение, образуемое делителем на каждом измерительном компараторе 19, отличается от соседнего компаратора на величинуакС появлением на вхоле 1 измеряемого сигнала он сравнивается в компараторах 19 с совокупностью дискретных уровней напряжения на ступенях 23 делителя и по мере возрастания измеряемого сигнала последовательно срабатывают комнараторы 19. Сигналы сработавших компаратов запоминаются в группе триггеров 24,игнал сравнения опорного компаратора 9начальный период измерения с ростоммеряемого сигнала не оказывает влияя на работу устройства благодаря исользованию ключа 27, Этот ключ отпиется только по сигналу "меньше" илиавно" опорного компаратора 9, при усвии предварительной его подготовки...

Номер патента: 741168

Опубликовано: 15.06.1980

Авторы: Онищенко, Сапига

МПК: G01R 19/04

Метки: амплитуды, напряжение, переменного, постоянное

...амплитудой и крутящей спада. Амплитудный З 0селектор 3 выделяет и передает насвой выход сигнал Формирователя 2вплоть до уровня порога, устанавливаемого на втором входе частотнымдетектором 535В исходном состоянии, т.е, приотсутствии напряжения на выходе частотного детектора 5, интегратор 4отслеживает нулевой уровень.При подаче на вход устройствасигнала, частота повторения которого 40соответствует, например, среднейчастоте рабочего диапазона, компаратор 1 выдает усиленный сигнал, который запускает последовательно формирователь 2, селектор 3 и интегратор 4. На выходе последнего появляется восходящее пилообразное напряжение,. Одновременно , с этим частотный детектор 5 формирует постоянноенапряжение, отображающее частоты 50повторения...

Номер патента: 741169

Опубликовано: 15.06.1980

Автор: Шальтис

МПК: G01R 19/04

Метки: амплитуды, измеритель, импульсных, модуляционный, сигналов, электрических

...ко входугенератора 1 стробирующих импульсови повторно запускают его. Сигналы свыхода блока 13 дифференцирования инвертируются также в инверторе 16о,(фиг. 2 ф) и через смеситель 17(Фиг. 2 н) поступают на вход несимметричного триггера 18. Последнийпереворачивается и замыкает ключ 7при поступлении на его вход положительного импульса с выхода блока 1515 дифференцирования и возвращается висходное положение, размыкая ключ 7при подаче на его вход отрицательного импульса, обусловленного заднимФронтом импульса с выхода генератоЩ ра 10. Сигналы на выходе триггера 18и входе генератора 1 стробирующих импульсов представлены на фиг. 2 К иФиг. 2 А. Повторный стробирующий импульс генератора 1 уже не может за 5 пустить генератор 10, поскольку...

Номер патента: 742811

Опубликовано: 25.06.1980

Авторы: Бродский, Зюзин, Погуляевский

МПК: G01R 19/04

Метки: амплитуд, двух, дискретных, разности, сигналов, электрических

...выходах 45 логических элементов И 5 и б сигналы апре.деляотся соотношениями амплитуд сравнива.емых сигналов и соотношением времен их поступления. Эти сигналы не совпадают по вгемени относительно друг друга. Разность длительностей суцествовапя спялов на выходе логических амплитуд сигналов. При этом на выходе каждого из логических элементов И 5 и 6 сигнал может быть непрерывным цпи с интеррых ца счстцыс входы разцостного счетчика 10цоступсаот имуьсьот ецсратора 9 высокочастотьх импульсов, Гак как электронныесои 7 и 8 открываются в различные проме.жутки времео, то разцостный счетчик 10 работает либо ца суммирование, либо на вьчигацие, Ьиксируя число поступаодних импульсов.1 езупьтцруощее состояцие разностцого счетчика10 процорциоцальцо...

Номер патента: 744347

Опубликовано: 30.06.1980

Авторы: Митрошкин, Слезингер, Степанян, Фельдберг

МПК: G01R 19/04

Метки: аналогового, значений, сигнала, экстремальных

...выходу шпсгрдторд, другой Вход через вспомогательный ключ - ко входу интегратора, а выход к информационному входу сигнального ключа, управляющш 1 вход вспомогательного ключа соединен с выходом нуль-органа.На чертеже представлена функциональная схема предложенного устройства для измерения экстремдльцых зндчсш 1 й аналогового сигнала.744347 Ф 0 р м м л а 1 3 О 0 р с т с н и 51 х,. Сост(и)и Гс,)В Л. Морозовслактор Г, глыбина Тскрсл В. Серикова Коррскт 01) Л, Орлов,Закан 77017 11110 Гоис И:)Г. Ъе 310 Тираж 1033 По (иисиос ГОсларст:)( иного коитст СССР ио лсс(а) иаоорстсииЙ и ОтаритиЙ13033), Моски, )К-ЗВ), Рауиискаи иао., л. 4,5иог;)а(рии, ир. .ихиоиа,Входной сигнал с) и выходной сигнал Ьа подводятся к нуль-органу 1, где осуществляется нх...

Номер патента: 746305

Опубликовано: 05.07.1980

Авторы: Бухало, Драбич, Федорив

МПК: G01R 19/04

Метки: вольтметр, импульсный

...измеряемой последовательности напряжение на конденсаторе 10, а следовательно, и на выходе повторителя 3 напряжения нарастает до амплитудного значения А входного импульса. После этого напряжение на входе вольтметра начинает спадать, а на конденсаторе 10 остается постоянным, вследствие чего диод 11 закрывается и на выходе усилителя 1 возникает отрицательный скачок напряжения. Этот скачок запускает одновибратор 2. Последний генерирует импульс, который, поступая на управляющий вход разрядного ключа 5, переводит ключ 5 в закороченное состояние.В результате конденсатор 10"разряжается до нулевого потенциала через ключ 5. Таким образом, на выходе повторителя 3 напряжения образуется импульс напряжения амплитудой А с крутым фронтом....

Номер патента: 746306

Опубликовано: 05.07.1980

Автор: Кокт

МПК: G01R 19/04

Метки: однократных, регистрации, сигналов, электрических

...напряжения на выходелинии 1Введение в каждый измерительныйканал реактивного делителя напряжения, в одном из плеч .котороговключен-электронный ключ, а постоянные времени плеч одинаковы, обеспечивает неискаженную передачу выборок мгновенного значения сигналазайоминаемых конденсаторами, подключенными к входам устройстваиндикации. При этом полоса пропускания устройства расширяется благодаря тому, что электронные ключиработают в отличие от прототипав режиме размыкания, что уменьшаетО длительность переходного процессафиксации мгновенных значений сигнала и соответственно увеличиваетполосу пропускания устройства,Цель изобретения - повышение точности регистрации однократных электрических сигналов.Указанная цель достигается тем,что в...

Номер патента: 746307

Опубликовано: 05.07.1980

Автор: Головков

МПК: G01R 19/04

Метки: временного, максимума, основного, периодического, положения, сигнала

...поступающий от блока " памяти, Этим импульсом блока сравнения производится перепись кода с анапо - го-цифрового преобразователя через блок переписи в блок памяти, а также запись "1" в первый разряд управляемого регистра 7 сдвига, имеющего М разрядов, и запись "О" во все остальные разряды управляемого регистра 7 сдвига,На сдвигающий вход управляемого ре гистра сдвига поступают с блока управ- . пения сдвигаюшие импульсы, имеющие тот же период 1, что и импульсы синхронизации преобразоватепя 1, Таким образом, положение "1" в управляемом регистре сдвига характеризует временное положение основного максимума сигнала относительно начала интервала анализа, Информация из управпяемого регистра сдвига в параллельном разрядном коде М через блок 8...

Номер патента: 785772

Опубликовано: 07.12.1980

Авторы: Леднев, Чубаров

МПК: G01R 19/04

Метки: высших, огибающей, порядков, производными, процесса, экстремума

...его с огибающей, находят разность между постоянной величиной увеличения или уменьшения и переменной величиной уменьшения785772, или увеличения компенсирующего напряжения, причем положение экстремума фиксируют, когда эта разность становится Отрицательной,На фиг,1, 2 и 3 изображены эпюрынапряжений, поясняющие определениеэкстремума предложенным способом иапримере выявления максимума амплитудй напряжения импульсной последовательности.Характер изменения огибающей амплитуды импульсов описывается зависимостью О=УО (см,фиг,1) . Поискэкстремума начинается с определенияамплитуды импульсов в начальнойточке 9 путем уменьшения компен-сирующего напряжения О от максимального значениядоравенства с амплитудой импульсов(см, фиг.2). Затем полученное...

Номер патента: 785773

Опубликовано: 07.12.1980

Авторы: Григорьев, Кондратьев, Черепанов

МПК: G01R 19/04

Метки: импульсный

...ВС, то в связи с более быстрымразрядом конденсатора 5 по сравнениюс конденсатором 2 напряжение на немстремится быть ниже напряжения .наконденсаторе 2, При этом разряд конденсаторов происходит независимо другот друга. Однако, благодаря наличиюу диода связи 7.пороговой вольтамперной характеристики, конденсаторы 2и 5 разряжаются независимо друг отдруга лишь до тех пор, пока разностьнапряжений на них меньше пороговогонапряжения диода связи 7. Поэтому,если пороговое напряжение диода 7 выбрано равным или большим, чем разность напряжений на конденсаторах2 и 5 в конце периода повторения импульсов, то при неизменном уровневходных импульсов преобразователь Яработает как известные преобразователи с постоянной времени разрядазапоминающего...

Номер патента: 785774

Опубликовано: 07.12.1980

Авторы: Москвин, Пунсык-Намжилов, Рязанов

МПК: G01R 19/04

Метки: обнаружения, сигнала, экстремумов

...с поступлением входного сигнала х(1) происходит запуск генера тора 13 и через делитель 12 запускгенератора 3 развертывающего напрякения, На вход элемента И 8 с выхода нуль-органа 1 подается 1.(фиг.2 а), Импульсы с генератора 13,проходя через элемент И 8, суммируются на счетчике 11 до тех пор, пока не произойдет пепвого сравнения:входного сигнала с развертывающимнапряжением (фиг, 2 з ),При достижении развертывающимнапряжением входного сигнала х(1)(фиг 26 и в) и запускается одновибратор 6 (фиг,2 г).Таким образом, насчетчике 11 просуммировались импульсы, количество которых пропорцио-нально амплитуде входного сигналах(1),При достижении развертывающим напряжением сигнала х(1)+хц (моментвремени 1, фиг,2) срабатывает нульорган 2 и...

Номер патента: 789791

Опубликовано: 23.12.1980

Авторы: Корндорф, Широва

МПК: G01R 19/04

Метки: амплитуды, изменения, колебаний, размаха

...амплитудно-модулированных колебаний, амплитуда колебаний на.выходе которогобольше максимальной амплитуды ампли- ртудно-модулированных колебаний, вы-ход усилителя соединен со входомвторого и третьего пиковых детекторов, и вторым блоком вычитания,входы которого соединены соответственно с выходами второго и третьегопиковОгО детекторов, а выход - сдругим входом первого блока вычитания.На чертеже представлена блок-схема устройства для измерения размаха 30изменения амплитуды колебаний,.Устройство содержит два усилителя1 и 2, три параллельно работающихпиковых детектора 3 - 5, первый ивторой блоки вычитания б и 7 и фиксатор напряжения 8,На вход усилителя 1 подаетсяамплитудно-модулированное колебаниес одного из элементов цепи, в...

Номер патента: 789792

Опубликовано: 23.12.1980

Авторы: Мелик-Шахназаров, Шаповалов

МПК: G01R 19/04

Метки: амплитуды, синусоидального

...выделения Фильтром 15 низкочастотной (постоянной) составляющей является инерционным процессом. Для выделения полезного сигнала необходимо время, равное приблизительно 8-10 периодам синусоидального 20 сигнала. Известен также способ измерения амплитуды синусоидального напряжения, основанный на дискретизации 25 мгновенных значений напряжения (2").Данный способ является наиболее близким по технической сущности и достигаемому результату к предлагаемому изобретению. 30 Однако точность и помехозащищенность известного способа невысоки.Цель изобретения - повышение точности и помекоэащищенности.Укаэанная цель достигается тем,что измеряемый сигнал сдвигают поФазе на 90 о, определяют значенияизмеряемого и сдвинутого сигналов вдискретные моменты...

Номер патента: 789793

Опубликовано: 23.12.1980

Автор: Филатов

МПК: G01R 19/04

Метки: вольтметр, пиковый

...40 область больших токов, где она не-. значительна.На чертеже представлена блок-схема пикового вольтметра, выполненная согласно предлагаемому изобретению. 4Вольтметр состоит из усилителя 1 исследуемого сигнала, амплитудного модулятора 2 генератора несущей частоты 3, пикового и линейного детек.торов 4 и 5, блока вычитания 6 и измерительного прибора 7. ВНИИПИ Заказ 9027/40 Тираж 1019 подписное УжгородУл, Проектная, 4 Филиал ППП Патент, г,сигнала, два идентичных линейныхдетектора, присоединенных к входномуустройству, пиковый детектор сзакрытым входом и измерительный прибор. Первый линейный детектор соединен с измерительным прибором. Второйлинейный детектор включен,в направлении, встречном первому, и нагруженна пиковый детектор с закрытым...

Номер патента: 789794

Опубликовано: 23.12.1980

Авторы: Гончар-Быш, Громов, Штойко

МПК: G01R 19/04

Метки: амплитуды, исследуемых, сигналов

...работойблока формирования яркостных отметок 5 управляет генератор развертки б, то яркостные отметки всегдарасположены на исследуемом сигнале.В положении переключателя рода работы 7 "Измерение" включается цифро вой вольтметр 8, и импульсное напряжение с выхода амплитудно-импульсного модулятора 10 поступает ,на первый вход усилителя вертикального отклонения 2 через переклю-, 4 чатель рода работы 7. В усилителе вертикального отклонения 2 импульсное напряжение смешивается с исследуемым сигналом и вызывает динамическое .смещение осциллограммы на экранеэлектроннолучевой трубки 3 относительно самой себя на величину, пропорциональную амплитуде импульсного напряжения О,. Величина напряжения О регулируемого источника постоянного напряжения 9, из...

Номер патента: 789795

Опубликовано: 23.12.1980

Авторы: Дегтярев, Заика, Китаев

МПК: G01R 15/09, G01R 19/04

Метки: амплитуд, выбора, диапазона, импульсного

...соединен с выходом триггераинтервала. 65,Ка фиг. 1 приведена блок-схемаустройства, на фиг. 2 - временныедиаграммы работы устройства,Устройство содержит и-ступенчатыйизмерительный усилитель 1 (числоступеней взято равным 4 для простотыизложения), амплитудно-временныепреобразователи 2-5, корректирующиеэлементы ИЛИ 6-9, формирователиимпульсов спада 10-13, формировательимпульса фронта 14, одновибратор 15,логический элемент ИЛИ 16, дешифратор 17, логический элемент И 18,триггер интервала 19, генератор импульсов 20, логический элемент И 21,формирователь импульса спада 22,счетчйк импульсов 23, цифровое отсчетное устройство 24,Устройство работает следующимобразом.Измеряемый сигнал (фиг. 2 а)поступает на и-ступенчатый усилитель1 и далее на...
