Пю. т: хкичесг; ля 6; “ьотг-лн. н. левкин

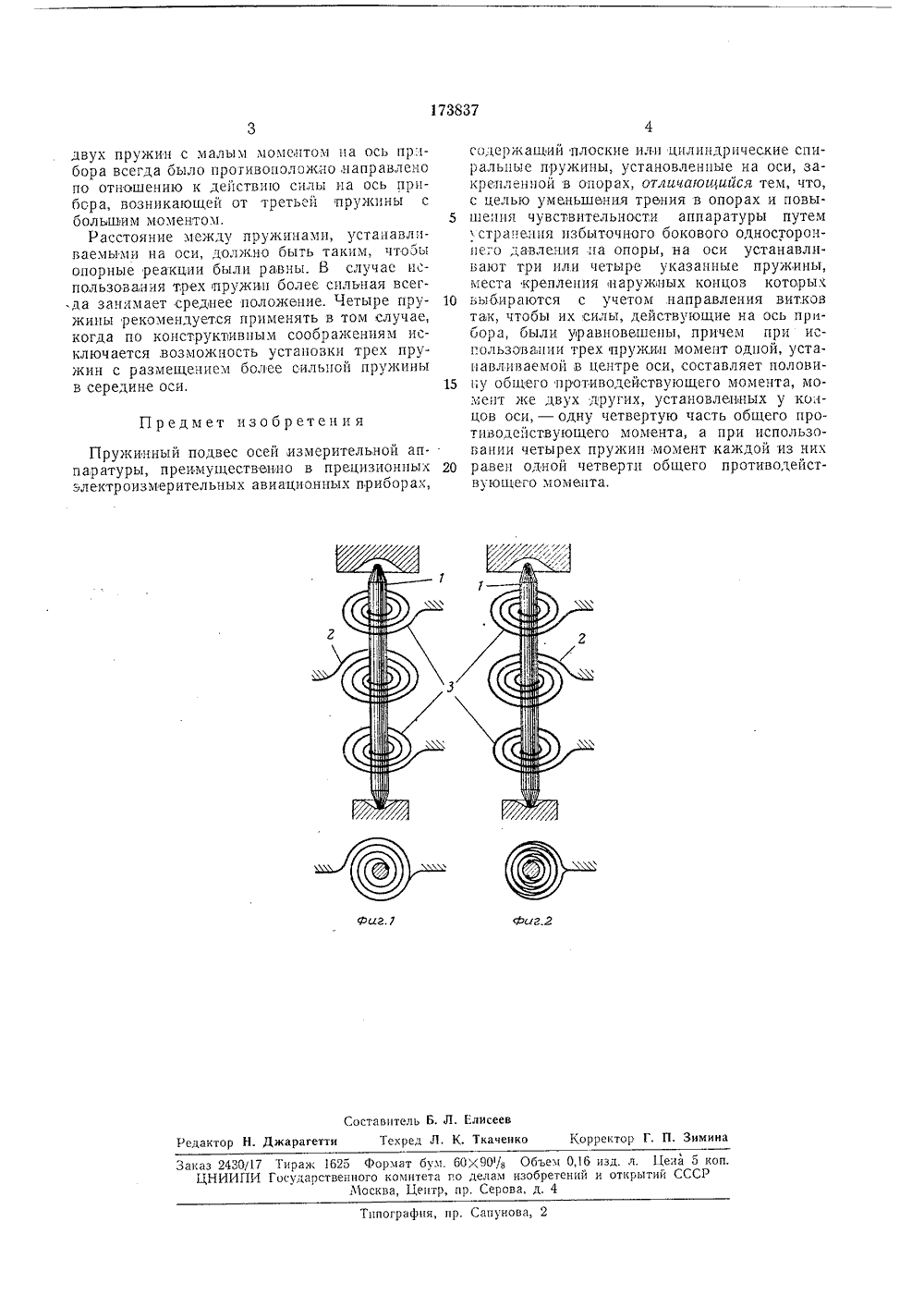

Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваКл. 21 аявлено 13,Х.1962 ( 798584/26-10) присоединением заявкириоритетОпубликовано 06.Ъ 111.1965. БюллетеньДата опубликования описания 23 1 Х 19 б 5 Ы 1 К 6 01 г Государственныйомитет по деламизобретенийи открытий СССР УДК 621,317.7(088.8) Авторизобретения Н. Левки Заявител д 1 0,1 дписная группа Л 3 9 1 РУЖИННЫЙ ПОДВЕС ОСЕЙ Данное изобретение относится к устройствам для повышения чувствительности прецизионной измерительпой аппаратуры, преимущественно электроизмерительных авиационных приборов, путем пружинного подвеса осей и устранения избыточного бокового одностороннего давления осей на опоры.Известные устройства, содержащие одну пружину подвеса, не обеспечивают полногостранения одностороннего давления, поскольку оси прои использоваиии подобного подвеса могут под воздействием внешних сил перекашиваться в опорах, а вес оси при ее горизонтальном положении приводит к одностороннему трению оси.В описываемом устройстве указанные недостатки устранены.Ось устройства подвещивается на трех или четырех плоских или цилиндрических пружинах, Места креплвния наружных концов последних выбираются с учетом направления витков так, чтобы пх силы, действующие на ссь прибора, были уравновешены. При исгользовании трех пружин момент одной, устанавливаемой примерно в центре оси, составляет половину общего противодействующего момента, момент же двух других, установленных у концов оси, - одну четвертую часть противодействующего момента. При использовании четырех пружин их момент равен РИТЕЛЬНОЙ АППАРАТУ дной четверти противодействующего мох На фиг. 1 показан первый вариант устройства с тремя спиральными,пружинами, на правление витков у которых одинаковое; нафиг. 2 - второй вариант крепления пружин с разным направлением,витков.На оси 1 (см. фиг. 1) установлена болеемощная пружина 2, заиимающая примерно 10 среднюю часть оси. Ее момент прн общемпротиводействующем моменте, равном 8 гсл, равен 4 гс,и. Две другие пружины д, установленные у концов оси, имеют в этом случае момент, равный 2 гсл. Действие сил двух пру жин с меньшим противодейсгвующим моментом стремится уравновесить действие одной среднеи пружины, вследствие чего оси прибора занимают нейтральное по отношению и опорам положение. В результате этого устра няется перекос оси в опорах и трение скольжения не возникает.Большое значение в этом случае имеет выбор мест крепления,неподвижных коицов пружин подвеса. В зависимости от конструкпгв ных особенностей прибора и учета удобствмонтажа и других технологических соображений крепление неподвижных концов пружин может быть двух,вариантов, удовлетворяющих условию, чтобы при работе пружин, т. е.30 прн их упругой деформации, действие сил173837 двух пружин с малым моментом на ось пр:1- бора всегда было прогивопэложно,направлено по отношению к действию силы на ось прнбсра, возникающей от третьеп пружины с большим моментом,Расстояние между пружинами, устанавливаемыми на оси, должно быть таким, чтобы опорные реакции были равны. В случае использования трех пружин более сильная всегда занимает среднее положение. Четыре пружины рекомендуется применять в том случае, когда по конструктивным соображениям исключается .возможность установки трех пружин с размещением более сильной пружины в середине оси. Пружинный поднес осей измерительной аппаратуры, преимущественно в прецизионных электроизмерительных авиационных приборах,фиг.2 Составитель Б. Л. Елисееведактор Н. Джарагетти Текред Л, К. Ткаченко П. Зимина Коррект т бум, 60 Х 90/з Объем 0,16 изд, л. Цена 5 коп.итета го делам изобретений и открытий СССРЦентр, пр, Серова, д, 4 Заказ 243017 Тираж 1625 Форма ЦНИИПИ Государственного коз Москва, Типография, пр. Сапунова,Предмет изобретения содержащий плоские или цилиндрические спиральные пружины, установленные на оси, закрепленной в опорах, отлича 1 ои 1 ийся тем, что, с целью уменьшения трения в опорах и повы шенин чувствительности аппаратуры путемстранезния избыточного бокового одностороннего давления па опоры, на оси устанавливают три или четыре указанные пружины, места крепления наружных концов которых 10 выбираются с учетом направления витковтак, чтобы их силы, действующие на ось прибора, были уравновешены, причем при ис".ользовапии трех пружин момент одной, устанавливаемой в центре оси, составляет полови пу общего противодействующего момента, момент же двух других, установленных у концов оси, - одну четвертую часть общего противодействующего момента, а при использовании четырех пружин момент каждой из них 20 равен одной четверти общего противодействующего момента.
