G01N 3/30 — путем приложения одиночного ударного усилия

Номер патента: 1782537

Опубликовано: 23.12.1992

Авторы: Вайн, Хумаль

МПК: A61B 5/05, G01N 3/30

Метки: биологических, биомеханических, тканей, характеристик

...16, выполненного в виде аналогового самописца, соединен с выходом электромеханический преобразовательь.Устройство может быть снабжено цифровым регистратором, содержащим последовательно соединенные аналого-цифровой преобразователь 17, вход которого соединен с выходом электромеханического преобразователя 5, блоком 18 цифровой обработки с индикатором 19, второй вход которого соединен с пусковой кнопкой 11, и блоком 20 цифропечати.Устоойство работает следующим образом,Держа за рукоятку 2, устройство приближают к исследуемому объекту и устанавливают так, чтобы ролик 6 оказался на испытуемой точке, Затем нажимают на пусковую кнопку 11 и постепенно приближают корпус 1 к поверхности исследуемой ткани, слегка вдавливая ролик 6 в...

Номер патента: 1786392

Опубликовано: 07.01.1993

Автор: Ковалев

МПК: G01N 3/30

Метки: вязкость, испытаний, надрезом, образцов, тонколистовых, ударную

...по которому образец размещают в приспособлении, придающем ему жесткость в направлении, перпендикулярном плоскости изгиба образца, устанавливают на опорах испытательного устройства, нагружают образец изгибающим ударом, определяют энергию, затраченную на деформирование и разрушение образца, и по ней судят об ударной вязкости образца, в качестве упомянутого приспособления используют планки, между которыми посредством разьемного соединения закрепляют концы образца, оставляя свободной длину рабочей зоны образца, достаточную для прохождения ударного элемента испытательного устройства.На фиг.1 изображен установленный на опорах испытательного устройства образец с закрепленными на его концах планками; на фиг.2 - то же, вид сверху; на фиг,З -...

Номер патента: 1791744

Опубликовано: 30.01.1993

Авторы: Гладырь, Комащенко, Потурайко, Рясной

МПК: G01M 7/08, G01N 3/30

Метки: испытаний, стенд, ударных

...малыми вертикальными телескопическими опорными стойками 5, в верхней части которых расположены крепежные серьги 6. На образуемой перекладине и стойками площадке размещаются испытуемое изделие 7 и измерительное устройство 8, Изделие на площадке закреплеяется при помощи пропущенных через серьги 6 стопорных стеркней 9, Испытуемое полое изделие через запорный вентиль 10 по напорному рукаву 11 заполняется сжатым воздухом, давление которого контролируется размещенным на основании манометром 12. Верхние горизонтальные перекладины 3 служат направляющими для подвижной каретки 13, выполненной с возможностью горизонтального перемещенйя по взаимно перпендикулярным направлениям и содержащей зажимной узел 14 вертикального направляющего устройства 15...

Номер патента: 1791745

Опубликовано: 30.01.1993

Авторы: Жарков, Кирдеев

МПК: G01M 7/08, G01N 3/30

Метки: импульса, испытательного, стенда, ударного, формирователь

...выше выполнении упругого элемента формирователя и приспособлениями для регулировки его жесткости "короткий" импульс, аналогичный удару по жесткой наковальне, может быть получен при расположенииъаступов диска в месте соединения рабочих участков, Замыкание рабочих участков в круговой контур позволяет получать импульсы сравнительно большой длительности с помощью компактной конструкции формирователя,На фиг.1 изображен ударный испытательный стенд с описываемым формирователем ударного импульса; на фиг.2 - формирователь ударного импульса.Стенд содержит станину 1 с установленным на ней вращающимся диском 2, оснащенным кулачками 3, контактирующими с поперечной 4, закрепленной на стержне 5, установленном в вертйкальных направляющих 6 и 7. На...

Номер патента: 1793321

Опубликовано: 07.02.1993

Авторы: Арапов, Миляев, Ручко, Соколов, Сотский

МПК: G01N 3/30

Метки: зонд, испытаний, пластических, прочностных

...зонде для прочностных испытаний в составе измерительно-реги трирующей установки для динамического на ружения исследуемых материалов с компле сом регистрирующей аппаратуры. 10Зонд для прочностных испытаний пластических материалов при динамическом на ружении состоит из корпуса с заостренны наконечником 1, в котором размещен эл мент 2 с осесимметричной боковой по ве хностью А, являющейся частью поверх- но ти наконечника (А + Б + В, фиг. 1). В ко пусе размещен силоизмерительный преоб азователь 3, кинематически связанный с эл ментом 2 зонда, а электрически - с ис поьзованием проводной связи 4 с измеритегьной аппаратурой 5,Зонд работает следующим образом. Пр внедрении наконечника 1 зонда с зада ной скоростью в исследуемый пластиче ск й...

Номер патента: 1793322

Опубликовано: 07.02.1993

Автор: Носенко

МПК: G01N 3/30

Метки: брикетов, испытания, осыпаемость

...и исходной,а также использованием в качестве дополнительного критерия прочности брикета соотношения этиха величин.Наличие данных отличительных признаков позволяет достигнуть положительного эффекта - повысить информативность испытаний брикетов на осыпаемость,П р и м е р. Заявляемый способ реали. зован при контроле качества брикетов издробленой стальной стружки.1793322 О прочности материала судят по изменению массы образца и степени его упрочнения от поверхностных к внутренним слоям (К), рассчитываемой по формулеК=(1 - )100;,М 2М 1 30 формула изобретения Способ испытания брикетов на осыпаемость, по которому к испытуемому образцу брикета прикладывают ударную нагрузку и по изменению массы образца после нагружения судят о прочностных...

Номер патента: 1793323

Опубликовано: 07.02.1993

Автор: Носенко

МПК: G01N 3/30

Метки: испытания, многокомпонентных, осыпаемость, прессовок

...материалов заявляемое решение отличается наличием САЭ дополнительной новой операции - регист- Ь 3 рации компонентного состава осыпи, а так- я) же использованиел в качестве критерияоценки качества прессовки степени изл 1 енения компонентного составаосыпи по сравнению с компонентным составол 1 образца до нагружения.1793323 Формула изобретения Составитель 8,НасекТехред М.Моргентал лободяни кто едакто Заказ 499 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям113035, Москва, Ж, Раушская наб., 4/5 Т СССР роизводственно-издательский комбинат "Патент", г, Ужгород, ул.Гага 01 полученных по двум различным режимам (режим 1 и режим 2) с целью выбора оптимального среди последних.Ударную нагрузку к образцу прикладывают...

Номер патента: 1795349

Опубликовано: 15.02.1993

Автор: Лодус

МПК: G01N 3/30

Метки: изгибе, испытания, метариалов, прочность

...содержит станину 1, подвижный захват 2 для торца образца 3 и установленные на станине связанный с подвижным захватом груз 4, неподвижный захват 5 для другого торца образца 3, приспособление 6 для перемещения груза и измеритель 7 перемещения груза.Установка снабжена дополнительными подвижными 8 и установленными на станине неподвижными захватами 9 для торцев второго образца 10, Захваты установлены шарнирно. Груз 4 выполнен в виде платформы, а приспособление 6 для его перемеще/ ния выполнено в виде привода и установлен1795349 Установка работает следующим образом.15Включают фиксатор 11 и приводом 6 производят поворот платформы 4. При этом образцы 3, 10 взаимодействуют друг с дру 20 энергии упругого восстановления как одно го, так и пары...

Номер патента: 1796980

Опубликовано: 23.02.1993

Авторы: Койтова, Леонтьева, Перепелкин, Смирнова

МПК: G01N 3/30

Метки: испытания, исследования, методом, растяжение, релаксационных, текстильного, характеристик

...выпуск качественных швейных изделий.Наиболее распространенными материалами для верхней одежды являютея шерстяные ткани, поэтому в качестве примера приведены результаты определения релаксационных характеристик при растяжении камвольных костюмных тканей (табл.) и эластического восстановления мужских брюк по длине передней половинки после опытн Ой,н О С к и.Осуществление способа аналогично 2. Испытуемый образец закрепляют в зажимах и фиксируют начальную точку для отсчета полной деформации, Полную деформацию регистрируют как изменение длины образца от начальной точки после подвешивания груза к.нижнему зажиму и завершения затухающих свободных колебаний образцаУпругую деформацию фиксируют мгновенно после снятия груза; Затем образец снимают и...

Номер патента: 1796981

Опубликовано: 23.02.1993

Автор: Лодус

МПК: G01N 3/30

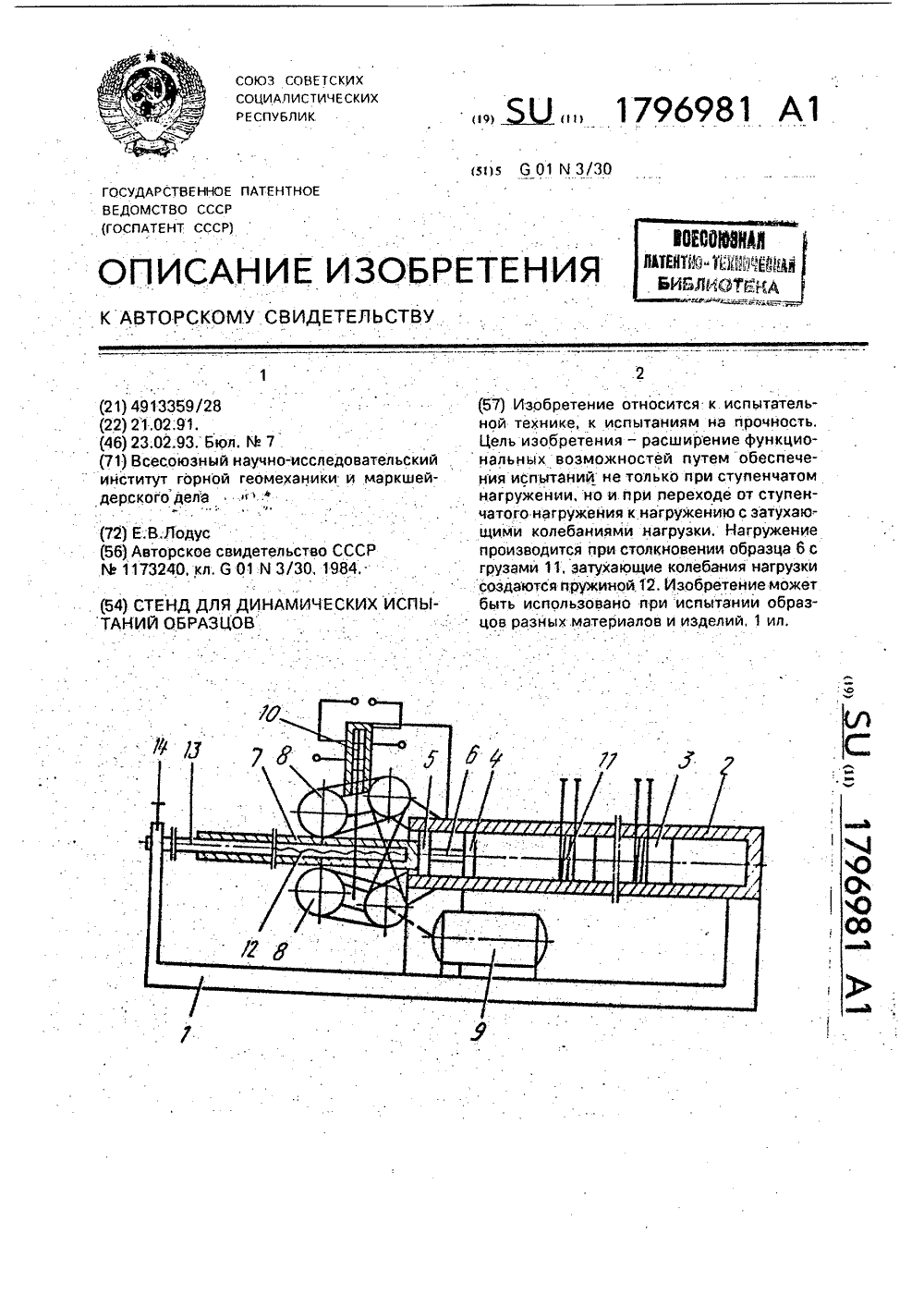

Метки: динамических, испытаний, образцов, стенд

...при атангу 7 кмаховику. Штанга 7 перемещаетпереходе от ступенчатого нагружения к ся вдоль найравляющей 2, захват 4 последонагружениюзатухающимиколебаниямина-. вательно соударяется с грузами 3, груэки. 20 происходит ступенчатое нагружение обраэ- .. Целью изобретения является расшире- ца 6. После заданного числа пригружений ние функциональных воэможностей путем срабатывает выключатель (не показан) и. обеспечения испытаний не только при сту-. отключает приспособление 10. К этому пенчатом нагружении, но и при переходе от .моменту упругий элемент 12 деформироступенчатого нагружения к нагружению за ван, и после отключения приспособления тухающими колебаниями нагрузки, 10 штанга 7 совершает возвратно-постуЦель достигается тем, ч 1 о Стенд...

Номер патента: 1809362

Опубликовано: 15.04.1993

Авторы: Горынин, Ланин, Прус, Сахаров, Твардовская, Чижик

МПК: G01N 3/30

Метки: изделия, разрушения, температуры, хрупкого

...обработана на предел текучести 1050 МПа (ГОСТ 23304-78).Определим номинальное напряжение (гч в нетто-сечении площадью Гчдм=д,-2 ср, где р- глубина профиля резьбы; сч=170 - 2 4=162 мм;Р - 0,785 бч = 20612 мм 2;0 1 577 10Р ч 2061276,5 кгс/мм -750 МПа Определим относительную глубину трещины и коэффициент формы, учитывающий конфигурацию тела с трещиной и характер распределения напряжений5б=бо - 21 с=170 - 2 8=154 ммб Но=154/170=0,90;10(б/бо)=0,24 - определяем из таблицыВычислим коэффициент интенсивностинапряжений и минимальную вязкость разрушения стали в шпильке с трещиной в резьбе глубиной 8 мм, включая высоту профиля резьбы, для случая и=1,5(п - коэффициент запаса прочности, назначаемый в зависимости от условий эксплуатации, в данном...

Номер патента: 1623410

Опубликовано: 15.05.1993

Авторы: Иванов, Огородников, Тюнькин

МПК: G01N 3/30

Метки: динамических, характеристик

...этихусловий позволяет записать через пара метры образца 1, экрана 3 и слоя 2заряда ВВ эаконй сохраненйя. энергиии импульса, на основании которых выведено расчетное соотношение для опреде.ления динамического предела текучестиматериала образца 1 что повышает информативность способа. Формула изобретения Способ определения динамическиххарактеристик материала, по которомуна трубчатый образец иэ исследуемогоматериала наносят слой заряда взрывчатого вещества, осуществляют обжатиеобразца взрывом заряда, измеряют радиус образца после обжатия, по которомуопределяют динамические характеристи"ки материала образца, о т л и ц а ющ и й с я тем, что, с целью повышения информативности эа счет определения динамического предела текучести,слой заряда...

Номер патента: 1816994

Опубликовано: 23.05.1993

Автор: Лодус

МПК: G01N 3/22, G01N 3/30

Метки: испытаний, образцов, центробежная

...два груза 7, 8 с захватами 9 для образца 10, ролики 11, 12 для связи ближе расположенного к оси вращения груза 7 с прямолинейным пазом, а другого груза 8 - с винтовым пазом, фиксатор 13 для удержания грузов с образцом в исходном положении и ограничитель 14 продольного перемещения грузов,Цилиндр выполнен составным по длине из двух частей, связанных с возможностью относительного поворота удаленной от оси вращения части 15 вокруг продольной оси, и снабжен устройством 16 для фиксации этой части от поворота. Винтовой паз б выполнен в поворотной части, а прямолинейный 5 в другой части 4 цилиндра, Фиксатор 13 и фиксатор 16 выполнены электромагнитными. Для. регистрации взаимного угла поворота цилиндров используется типовой датчик 17 угла...

Номер патента: 1820283

Опубликовано: 07.06.1993

Автор: Лодус

МПК: G01N 3/30

Метки: воздействие, испытания, нагрузки, образцов, стенд, ступенчатое, ударной

...и установленной параллельно направляющей 2, дополнительными активными захватами 14,предназначенными для размещения вдольобразца, и дополнительными тягами 15, одни концы которых соединены с соответствующими активными захватами, а другиезакреплены эксцентрично на соответствующих зубчатых колесах.Штанга 5 поджимается к маховику 8 роликом 16 и электромагнитным приводом 17перемещения ролика. При необходимости.на тягах устанавливают упругие элементы18. Для изгиба в разных направлениях используют дополнительные рейки 19 с колесами 20 и соответствующими элементамидля изгиба. Образец обозначен позицией21.Стенд работает следующим образом,Включают привод 9 и разгоняют маховик 8. Включают приспособление 17 и посредством, ролика 16 поджимают...

Номер патента: 1760856

Опубликовано: 15.09.1994

Авторы: Добровольский, Ефремов, Платонов, Цеханская, Чижов

МПК: G01M 7/00, G01N 3/30

Метки: гранулированных, минеральных, прочности, удар, удобрений

СПОСОБ ОПРЕДЕЛЕНИЯ ПРОЧНОСТИ НА УДАР ГРАНУЛИРОВАННЫХ МИНЕРАЛЬНЫХ УДОБРЕНИЙ, заключающийся в том, что на каждую навеску гранул воздействуют ударной нагрузкой, разгоняя навеску до определенной скорости и ударяя о жесткую преграду, и определяют параметры, характеризующие прочность гранул на удар, отличающийся тем, что, с целью повышения точности определения прочности на удар, разгоняя навеску до различных скоростей, измеряют процент разрушенных в навесках гранул, а в качестве параметра, характеризующего прочность гранул на удар, принимают скорость разгона, соответствующую проценту разрушенных гранул, расположенному в интервале 40 - 60%.

Номер патента: 1485783

Опубликовано: 20.09.1999

Авторы: Лемеш, Чубов

МПК: G01N 3/30

Метки: горных, пород, свойств, твердых, физико-механических

Устройство для определения физико-механических свойств горных пород и твердых материалов, содержащее корпус, ударный механизм, оптический датчик положения ударного механизма и измерительный блок, вход которого соединен с оптическим датчиком, отличающееся тем, что, с целью расширения функциональных возможностей, измерительный блок выполнен в виде усилителя, первой емкости, один электрод которой подключен через первую кнопку и первый вентиль к выходу усилителя, а второй электрод - к общему проводу, второй емкости, подключенной к общему проводу и через первый ключ и второй вентиль к выходу усилителя, третьей емкости, подключенной к общему проводу и соединенной с выходом усилителя через первый...

Номер патента: 1307990

Опубликовано: 10.10.1999

Авторы: Вилков, Грачев, Попов

МПК: G01N 3/30

Метки: динамических, испытаний

Установка для динамических испытаний материалов, содержащая корпус, в котором образована камера, размещенный в камере поршень со штоком, служащим для передачи нагрузки на испытуемый образец, расположенный в надпоршневой полости камеры пиротехнический источник давления, отличающаяся тем, что, с целью расширения функциональных возможностей за счет проведения испытаний на динамическое сжатие и кручение, она снабжена хотя бы одной штангой, установленной в штоковой полости камеры и соединенной посредством сферических шарниров с поршнем и торцовой поверхностью камеры, при этом ось каждой штанги расположена под углом к оси штока и лежит в плоскости, параллельной оси штока.

Номер патента: 1345795

Опубликовано: 10.10.1999

Авторы: Вилков, Попов

МПК: G01N 3/30

Метки: динамического, нагружения

Устройство для динамического нагружения испытуемого объекта, содержащее полый корпус, установленный в нем поршень со штоком, служащим для передачи нагрузки на испытуемый объект, пиротехнический источник давления, сообщенный с поршневой полостью корпуса, и регулятор расхода, отличающееся тем, что, с целью повышения долговечности, оно снабжено эластичной камерой, размещенной в поршневой полости корпуса и сообщенной с пиротехническим источником давления, при этом поршневая и штоковая полости корпуса заполнены жидкостью, а штоковая полость сообщена со сливом через регулятор расхода жидкости.

Номер патента: 1394896

Опубликовано: 10.01.2000

Авторы: Евтерев, Мареев, Старцев, Тиханов

МПК: G01N 3/30

Метки: грунтов, деформируемости, исследования

Способ исследования деформируемости грунтов, по которому образец грунта размещают в камере, нагружают его динамическим давлением, которое создают подрывом заряда ВВ и передают на образец через жидкость и эластичную оболочку, измеряют давление в грунте и его деформацию и определяют по ним динамическую сжимаемость, отличающийся тем, что, с целью повышения точности за счет снижения влияния трения образца грунта со стенками камеры и более точного воспроизведения реальных нагрузок, нагружению подвергают образец, имеющий форму полой сферы, полость которого заполняют газожидкостной смесью, а подрыв заряда ВВ осуществляют в центре полости образца.

Номер патента: 1036172

Опубликовано: 10.05.2000

Авторы: Багрянов, Глушак, Новиков, Свиридов

МПК: G01N 3/30

Метки: динамических, испытаний

Способ динамических испытаний, заключающийся в том, что создают волну давления воздействием импульса лазерного излучения на взрывающуюся фольгу, разделяя ее на упругую и пластическую волны посредством пропускания через находящийся в акустическом контакте с образцом слой упругопластического материала, нагружают образец упругой волной регулируемой длительности, отличающийся тем, что, с целью расширения диапазона испытаний путем повышения давления, прикладываемого к образцу, перед разделением волны давления на упругую и пластическую производят усиление волны путем пропускания ее через слой взрывчатого вещества, помещенного между взрывающейся фольгой и слоем упругопластического материала.

Номер патента: 1175265

Опубликовано: 10.05.2000

Авторы: Багрянов, Еременко, Новиков

МПК: G01N 3/30

Метки: высокоскоростном, испытаний, нагружении

Способ испытаний материалов при высокоскоростном нагружении методом расклинивания, заключающийся в том, что образец со сквозным клиновидным остроугольным вырезом, выполненным на его боковой поверхности, размещают между нагружающим стержнем с клиновидным заострением, плотно вставляемым в вырез образца, и соосным с ним опорным стержнем, форма торцовой поверхности которого соответствует форме боковой поверхности образца, разрушают образец путем приложения к нагружающему стержню осевой динамической нагрузки и измеряют деформацию стержней, отличающийся тем, что, с целью расширения класса исследуемых материалов, используют образец в виде диска с диаметром, равным 2 - 5 глубины выреза, а...

Номер патента: 1485784

Опубликовано: 27.06.2000

Авторы: Вилков, Попов

МПК: G01N 3/30

Метки: динамических, испытаний

Установка для динамических испытаний материалов по авт.св. N 1307990, отличающаяся тем, что, с целью расширения функциональных возможностей за счет проведения испытаний полых образцов на совместное воздействие осевого сжатия, кручения и внутреннего давления, штоковая полость заполнена жидкостью, а шток выполнен с каналом для сообщения штоковой полости с полостью образца.

Номер патента: 1602167

Опубликовано: 27.04.2005

Авторы: Демьяненко, Ромашов

МПК: G01N 3/30

Метки: испытания, копер, маятниковый, образцов, растяжение, ударное

Маятниковый копер для испытания образцов на ударное растяжение, содержащий станину, подвешенный к ней маятник, включающий штангу и груз С-образной формы, траверсу, установленную поперек плоскости качания маятника, опоры, установленные с возможностью взаимодействия с концами траверсы и служащие для остановки траверсы и служащие для остановки траверсы при прохождении маятником равновесного положения, захваты для крепления испытуемого образца, один из которых закреплен на грузе, а другой соединен со средней частью траверсы, отличающийся тем, что, с целью повышения точности испытаний путем уменьшения действия изгибающей нагрузки на образец, соединение захвата с траверсой осуществлено через...

Номер патента: 1839871

Опубликовано: 20.06.2006

Авторы: Бойченко, Позднышев, Ткаченко

МПК: G01M 7/00, G01N 3/30

Метки: динамической, конструкции, преимущественно, снаряда, устойчивости, элементов

Способ определения динамической устойчивости конструкции, преимущественно элементов снарядов, путем использования стенда с падающим грузом и записи деформации конструкции с помощью регистрирующих элементов, отличающийся тем, что, с целью повышения точности определения нагрузки при общей потере устойчивости, испытываемую конструкцию закрепляют на падающем грузе, величину нагрузки определяют в момент взаимного сближения верхнего и нижнего торца конструкции, а в качестве регистрирующих элементов устанавливают датчики ускорений, причем ось их максимальной чувствительности располагают вдоль линии действия нагрузки.
