Установка для определения характеристик изменения силы трения при движении
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

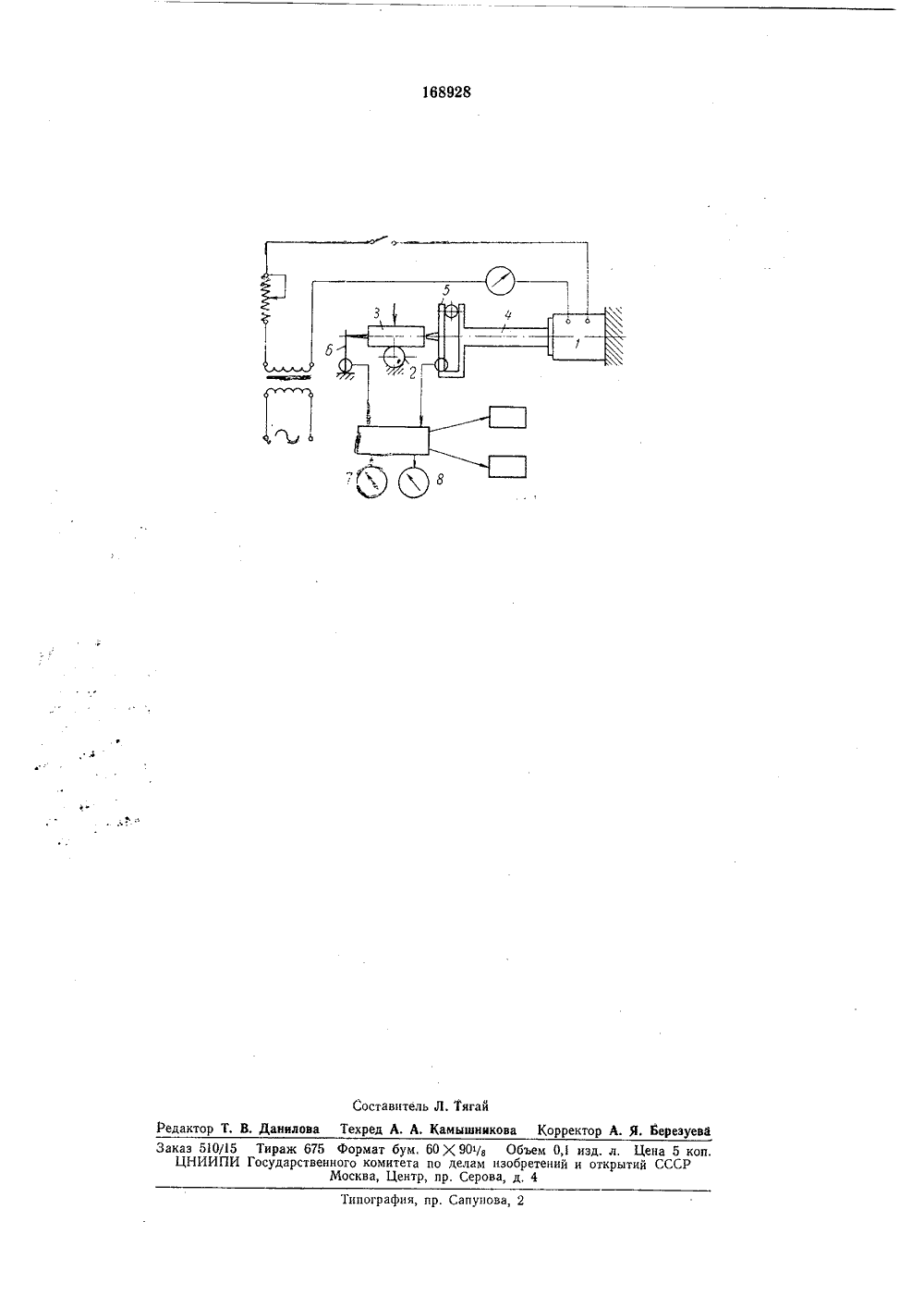

Союз СоветскихСоциалистическихРеспублик Зависимое от авторского свидетельства-Заявлено 171964 ( 883150/25-28)с присоединением заявки-Г 1 риоритет -Опубликовано 26.11,1965. Бюллетень5Дата опубликования описания 22.1 П.1965 Кл, 421 с, 38 д МПК б 011УДК 620,178.169(088.8) Государственный комитет ло делам изобретений и открытий СССРУСТАНОВКА ДЛЯ ОПРЕД ИЗМЕНЕНИЯ СИЛЪ Тискорости теплового стержня и, следовательно, различные скорости перемещения подвижного образца относительно неподвижного. Измерение силы трения производят с помощью пла стинчатого динамометра с проволочными тензодатчикамп 5, укрепленного на конце стержня 4. Относительное перемещение образцов измеряют с помощью специальной консольной пружины с наклеенными на нее тензодатчика 1 п ми 6. Они съемные и подбирают пх в зависимости от условий опыта.Регистрирующая часть установки состоит пзтензометрического усилителя типа 8 АН 4-7 М, осциллографа Н, осциллографа К 4-51 и 15 двух прямопоказывающих приборов 7 и 8. Предме ретения Установка для определения характеристикизменения силы трения при движении, содер жащая узел крепления испытуемых образцов,один из которых является подвижным, а другой - неподвижный, стержень, контактирующий через пластинчатый динамометр с подвижным образцом, регистрирующую аппара туру, отлигагощаяся тем, что, с целью получения сверхмалых скоростей относительного перемещения испытуемых образцов, установка снабжена нагревателем, связанным со стержнев, температурное расширение которого ис- ЗО пользуется для перемещения подвижного образца относительно неподвижного,одписная группа М Предлагаемая установка для определения характеристик изменения силы трения при движении в отличие от известных установок. позволяет легко получать наперед заданные сверхмалые скорости относительного перемещения и с болтом степенью точности регистрировать параметры внешнего трения (силу трения, характер относительного перемещения и т. д.), что создает предпосылки для качественного анализа поверхностей трения на различных стадиях перехода от трения покоя к трению движения,Для получения сверхмедленных скоростей в предлагаемой установке используется эффект теплового расширения стержня, передающего сдвигающее усилие подвижному образцу. Для этого она снабжена нагревателем, связанным со стержнем, температурное расширение которого используется для перемещения подвижного образца относительно неподвижного. На чертеже схематически изображена описываемая установка, которая содержит две части - механическую и регистрирующую,Механическая часть состоит из нагревателя 1 и каретки с образцами для опытов. Контактирующие образцы цилиндрические; нижний образец 2 закреплен неподвижно, а подвижный образец 3 перемещается вследствие теплового расширения стержня 4. Изменяя ток нагревателя 1, можно получать различные ЕНИЯ ХАРАКТЕРИСТИКИЯ ПРИ ДВИЖЕНИИСоставитель Л, ТягайРедактор Т. В. Данилова Техред А. А, Камышинкова Корректор А. Я. БерезуеваЗаказ 510/15 Тираж 675 Формат бум, 60 Х 90/з Объем 0,1 изд. л, Цена 5 коп. ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР Москва, Центр, пр, Серова, д, 4 Типография, пр. Сапунова, 2
СмотретьЗаявка
883150
Б. И. Костецкий, В. В. Запорожец
МПК / Метки
Метки: движении, изменения, силы, трения, характеристик
Опубликовано: 01.01.1965
Код ссылки
