G01H — Измерение механических колебаний или ультразвуковых, звуковых или инфразвуковых колебаний

Номер патента: 989323

Опубликовано: 15.01.1983

Автор: Левченко

МПК: G01H 1/00

Метки: амплитуды, жидкого, индикатора, колебаний, тела, ультразвуковых

...в качестве одной из жидкостей. выбирают насыщенный раствор твердого вещества.На чертеже представлен график за" нисимости пороговой амплитуды диспергирования от процентного содержания компонентов в индикатореП р и м е р . Пусть требуется составить индикатор, позволяющий контролировать амплитудУ колебаний рабочего торца инструмента ультразву кового станка в диапазоне от б до 20 мкм. Для этого иэ перечня известных жидкостей (таблица 1 выбирают две взаимно растворимые, пороговые амплитуды диспергирования которых при мерно равны граничным значениям укаэанного диапазона индикации. В случае расположения жидкого индикатора сверху рабочего инструмента в качестве таких жидкостей подходят вода и 45 глицерин. На графике представлена зависимость...

Номер патента: 989324

Опубликовано: 15.01.1983

Авторы: Голофеевский, Плискин, Ракаев, Фельдберг

МПК: G01H 1/00

Метки: датчика, мостового, регистрации, сигнала

...выполненной 15 в виде последовательно соединенных источника 2 опорного напряжения и схемы 3 сравнения, выход которой подсоединен к Регулирующему входу генератора 1, а второй вход к его выходу, усилитель 4 напряжения, инввр-, тор 5, мост 6, второй вход которого соединен с выходом усилителя 4 нацря" ження и параллельно соединенные с ним компвнсаторы 7 и 8 активной и реактивной составляющих соответственно, а выход моста 6 аоединен а последовательно соединенными диффврвнциаль" иым усилителем 9, усилителем 10 мощности, второй вход которого соединен с выходом компвнсатора 7 активной составляющей, Фаэовым детектором 11, второй вход которого соединен с выходом инввртора 5 и Фильтром 12 нижних частот.Устройство содержит также последа- З 5...

Номер патента: 989325

Опубликовано: 15.01.1983

Авторы: Залата, Кучин, Моргунов, Савкина

МПК: G01H 1/04

Метки: вибропреобразователь

...нмеющипленки на еляет собойНа чертеальная схем30 я цель достигается тем,преобразователе, содержаи размещенный в нем электй на конце злектрвт в видего конце, пленка представанодный окиснчй слой.же изображена принципи"а вибропреобразователя,Вибропреобразователь содержит корф пус 1 и размещенный в нем электрод 2, имеющий на концеэлектрет 3 в вндеанодной окисной пленки металла, нап ример алюминия. Электрод 2 укреплен на изоляторе 4 с помащью цангового патрона 5 с эажимной гайкой б, кото рый с помощью лимба 7 закреплен иа экране 8 с крышкой 9;предусилителя 10, соединенного с регистрирующим устройством 11. Лимбом 7 устанавливается исходное расстояние 1 т от объвк та 12,колебания которого необходимо измерить,Работает устройство следующим...

Номер патента: 989326

Опубликовано: 15.01.1983

Авторы: Миронович, Никифорова, Явленский

МПК: G01H 1/04

Метки: регистрации, ударов

...источни жения, датчик, усилНа чертеже приведена блок-схема устройства.Устройство Ьодержит последова.тельно соединенные источник 1 опорного напряжения, датчик, выполненный в виде последовательно соединен- . ных ".косъемных щеток 2, токосъемного кольца 3 и радиального шарикоподшипника 4, усилитель 5, формирователь б прямоугольных импульсов и индикатор 7. Токосъемное кольцо З-.рас,положено на исследуемом валу 8, про ходящем через радиальный шарикоподшипник 4, закрепленный в корпусе 9,Устройство работает следующим образом. Возникновение удара в шарикоподшипнике 4 происходит при отрыве и соприкосновении его внутреннего :кольца с шариками, При наличии контакта между кольцами шарикоподшипника 4 на усилитель 5 не поступает сигнал, так кек...

Номер патента: 989327

Опубликовано: 15.01.1983

Авторы: Донской, Келлер, Кратыш, Червинский

МПК: G01H 1/08

Метки: воздействия, колебательного, параметров, среду

...точке генератора 1 и электроакустического преобразователя 2 подключена схема 4компенсации по току электрическойсоставляющей:сопротивления электроакустичвскогр преобразователя 2 и 5делитель 5 напряжения, общая точкадвухполюсников б и 7 которого соединена с регистрирующим прибором 3,Схема 4 компенсации по току электрической составляющей сопротивления преобразователя 2 соединена спервым входом 8 дифференциальногоблока 9, второй вход 10 которого соединен со вторым полюсом генератора1, третий вход 11 дифференциальногоблока 9 соединен со вторым его выходом 12, вторым полюсом электроакус. -тического преобразователя 2 и вторымдвухполюсником 7 делителя 5 напряжения, Схема 13 компенсации по напряжению механической составляющей сопротивления...

Номер патента: 989328

Опубликовано: 15.01.1983

Автор: Чугаринов

МПК: G01H 1/10

Метки: вала, вибросмещений, вращающегося, угловых

...пластины чувствительный элемент, полость заполнена жидкостьв выполняющей функцииинерционной массы, платина выполнена упругой, размещена в полости иконсольно: закреплена, а чувствительный элемент выполнен в видетензопреобраэователей, закрепленный по обе стороны пластины.На фиг. 1 представлено устройство,продольный разрез; на фиг. 2 - разрез А-А на фиг. 1.Устройство для измерения угловыхвибросмещений вращающегося вала 1содержит корпус 2 с кольцевой по.- лостью а, заполненной жидкостью сплотностью б, со свойствами сейсмической массы, например водойВ коль цевую полость а помещена пластина,3, консольно закрепленная в корпу"се 2. На пластине 3 с двух сторон укреплены тензопреобразователи 4 и 5.Устройство работает следующим 30...

Номер патента: 989329

Опубликовано: 15.01.1983

Автор: Писаревский

МПК: G01H 9/00

Метки: звука, интенсивности, источника, локального

...), проходящей через первый микрофон 1 иисточник 3, подключенные к выходам микрофонов 1 и 2, два усилителя 4 и 5, связанный с ними входами коррелятор 6, установленную с возможностью вращения вокруг оск стрелу 7 с токосъемником 8, связывающим усилитель 5 со 5 вторым микрофоном 2, установленным на конце стрелы 7, два узкополосых Фильтра 9 и 10, каждый из которых включен между выходом усилителя 4 клк 5 и входом коррелятора 6, и про" О тивоветровый экран 11.Устройство работает следующим образом.Расстояние от микрофона 1.до плоскости вращения микроФона 2 к Радиус вращения стрелы 7, а также ткп направленного микрофона 1 выбирают иэ соображений обеспечения требуемой направленности устройства. Угловую скорость вращения стрелы 7 выбирают в...

Номер патента: 991177

Опубликовано: 23.01.1983

Автор: Малыгин

МПК: G01H 1/00

Метки: диагностики, качения, подшипников, состояния

...Знаменатель делителя б, к вторым входам сумматоров подключен Выход источника 12 опорного напряженияУстройство работает следующим образом.Датчик-акселерометр 1 преобразует механические колебания в электрические, которые поступают на вход предварительного усилителя 2 и далее на полосовой фильтр 3, а с его выхода через усилитель 4 сигнал подается на входы первого и второго амплитудных детекторов 5 и 8. С выхода первого амплитудного детектора 5 постоянное напряжение, соответствующее по величине амплитуде ударных импульсов, по. дается иа вход Числитель делителя 6.Второй амплитудный детектор 8 выделяет огибающую сигнала, которая поступает на первый вход первого сумматора 9 и вычитается из вспомогательного опорного напряжения, подаваемого на...

Номер патента: 991178

Опубликовано: 23.01.1983

Авторы: Кербель, Торгашов, Трофимов, Шмитов

МПК: G01H 1/00

Метки: измеритель, перемещений

...для взаимодействия с контролируемой поверхностью.Кроме того, в осевом сечении змеевик представляет собой трапецию.На чертеже изображен измерительперемещенийИзмеритель содержит корпус 1, деформируеьый упругий элемент 2, выполненный из ленты в виде змеевика,один конец которого закреплен на корпусе, а другой предназначен для взаимодействия с контролируемой поверхностью через наконечник 3.На упругом элементе 2 размещеныизлучающий 4 и приемный 5 преобразователи поверхностных акустическихволн.Упругий элемент 2 выполнен, преимущественно, в виде .змеевика в осе"вом сечении, представляющего собойтрапецию.Излучающий преобразователь 4 соединен с генератором 6, приемныйпреобразователь 5 - с измерительнымприбором 7.Преобразователь перемещений...

Номер патента: 994929

Опубликовано: 07.02.1983

Авторы: Бычков, Чернобай

МПК: G01H 3/06

Метки: бесконтактного, вибрации, скорости

...и температуры акустической средыЗ,и, следовательно,скорости ультразвука в ней, в акустической среде создается режим авто- циркуляции непрерывного синусоидального сигнала, который осуществляетсяследующим образом.После включения устройства вэлектрической схеме его возникаютфлуктуации электрического напряже- .ния, которые преобразуются в акустический: сигнал излучателем 2. Этотсигнал, проходя через акустическуюсреду 3, поступает на дополнительныйприемник 5, расположенный на фиксиро-ванном расстоянии от излучателя 2,преобразуется в электрический сигнали поступает на вход избирательного усилителя 15, в котором иэ спектрачастот выделяется сигнал с частотой автоциркуляции. Далее указанный сигнал попадает через согласующую цепь Хб на оконечный...

Номер патента: 998870

Опубликовано: 23.02.1983

Авторы: Дульщиков, Петрович

МПК: G01H 9/00

Метки: виброперемещений, измеритель

...в импульс тока в формирователях 10 и 11 (фиг. 2,соответственно Ои О ), Так квк поляризационные фильтры 6 и 7 имеют взаимно перпендикулярные направления пропускания, то импульсы, образующиеся на выходах формирователей 10 и 11 ( 0 и 0. )сдвинуты друг относительно друга на 90 . На выходе формирователя 12 кооротких импульсов при движении объекта вверх формируется передним фронтом импульса 0 короткий импульс 04, а при движении объекта вниз этот импульс формирует задний фронт импульса О и на выходе формирователя 12 коротких импульсов образуется сигнал (,) (фиг. 2), так как при изменении направления движения на входе формирователя 12 передний и задний фронт входного импульса сдвигаются на величину длительности импульса. Далее...

Номер патента: 998871

Опубликовано: 23.02.1983

Авторы: Богомольный, Красовицкий, Нартов, Сидоров, Швец

МПК: G01H 11/00

Метки: виброметр

.... выполненным в вице последовательно соединенных3 9988 микропроцессора 3 и цифрового индикатора 4, и инерционную массу 5 на магнитном поцвесе. Вибромегр снабжен двумя жестко закрепленными в корпусе 1 перпендикулярно друг аругу пьезокерамическими цисками 6, 7 с закрепленными на них авумя металлическими пластинками 8, 9 с двумя кронштейнами соответсгвенно 10 и 11, 12 и 13, в квжцом иэ которых выполнены овальные отверстия, уста" 16овленной в этих отверстиях осью 14 из немагнигного магериала со сгальной вставкой в срецней часги, выполняющей роль инерционной массы 5, и авумя жестко закрепленными в корпусе 1 вблизи магнигочувствительного элемента 2 постоянными магнигами 15 и 16 с полюса.ми полусферической формы и послепователь но соеаииенными...

Номер патента: 999988

Опубликовано: 23.02.1983

Авторы: Имре, Корнель, Чаба

МПК: G01H 1/10

Метки: вязкой, гасителей, жидкостью, качества, колебаний, крутильных, наполненных

...при определении коэффидиента.демпфирования1,Недостатком извес оба является значительная д ть измерений.Делью изобретения является сокращение времени.Поставленная пель достигается тем,что в способе определения качества гасителей крутильных колебаний, наполненвых жидкостью, заключающемся в том,что возбуждают свободные колебания испытуемого гасителя на торсионной оси в виде пружины заданной жесткости, а число свободных колебаний учитывают приопределении коэффициента демпфирования,предварительно определяют допустимыеграничные величины коэффипиеита демп-,фирования чин и (ьако системыв ключф1ющей диск и торсионную ось, роя графическую зависимость коэффипиента демпфирования от числа свободных колебанийс выбранными амплитудами,...

Номер патента: 1000774

Опубликовано: 28.02.1983

Авторы: Омельченко, Швагерус

МПК: G01H 1/08

Метки: вибрации, параметров

...которого соединен с управляющим входом ключа б и подключенным к выходу согласующего блока последовательно соединенными схемой 9 выделения среднего значения, делителем 10 напряжения, двухпороговым компаратором 11, второй вход которого соединен со схемой 9 выделения среднего значения, а третий - с выходом согласующего блока 3 и элементом 12 ИЛИ, второй вход которого соединен с пороговым блоком 4, а выход - с входом блока 5 временной селекции.Устройство работает следующим 15 образом.Вибропреобраэователь 1 воспринимает. колебания машины 2 в двух направленияхВ согласующем блоке 3 выделяются среднеквадратичные зна О чения сигналов и происходит их векторное суммирование. С выхода согласующего блока 3 сигнал, равный квадрату векторной суммы...

Номер патента: 1000775

Опубликовано: 28.02.1983

Авторы: Пашаев, Пашук

МПК: G01H 5/00

Метки: скорости, ультразвука

...щего мультивибратора 12 подключен также вход "Сброс" счетчика б.Устройство работает следующим образом.Генератор 1 радиоимпульсов по сигналу синхронизатора 11 (фиг. 2, эпюра а) вырабатывает.зондирующий радиоимпульс, который возбуждает в ультразвуковой ликии отраженные эхо-импульсы, поступающие после усиления усилителем 4 на формирователь 5 и детектор 13. На Фиг. 2 в для простоты показаны зондирующий 1-тый и 1-тый импульсы. Формирователь 5 вырабатывает пакеты прямоугольных импульсов (фиг2,с), передний фронт каждого из которых соответствует прохождению высокочастотного заполнения зондирующего и эхо-импульсов через ноль. Эти пакеты поступают на вход счетчика б. Счетчик 6 вырабатывает на выходе импульСы с длйтельностью, соответствующей...

Номер патента: 1000776

Опубликовано: 28.02.1983

Авторы: Дорошко, Чемохуд

МПК: G01H 13/00

Метки: вибрационной, диагностики, турбомашин

...представлена диаграмма, поясняющая изменения технического состояния турбомашины в зависи".мости от времени работы двигателя.Способ осуществляется следующимобразом.Изменяющиеся, в процессе работытурбомашины возбуждающие силы вызывают вибрацию не только с частотойсвоего действия, но и. на других частотах, которые являются частью общего вибрационного сигнала.Уровень вибрационного сигналаизмеряется на,нескольких гармоникахвблизи основной роторной составляющей спектра, уровень которых измеряется непрерывно при плавном из".менении частоты вращения ротора врабочем диапазоне оборотов турбо-,машины. Измеренные уровни сигналов.осредняют в указанном диапазоне. для,каждого значения гармоники от 0,85до 1,30 при изменении основной роторной частоты...

Номер патента: 1002849

Опубликовано: 07.03.1983

Авторы: Кашманов, Кораблев, Романов, Шапин

МПК: G01H 1/08

Метки: автоматическое, регистрации, характеристик, частотных

...которого соединен с выходом пятого ключа, второй вход которого соединен с выходом второй схемы И,а второйвход четвертого ключа подключен к выходу первой схемы И,При этом блок регистрации выполненв виде последовательно соединенных,подключенных к выходу второй схемы Иблока коррекщщ патой линии задержки,7 1002 при котором фк ьтр 8 по прежнему синхронизируется частотой Х ч . Второе измерение отличается от первого тем, что разомкнут первый ключ 3, логичеокая единица присутствует на инверсном . выходе первого триггера 20, и по окончании выдержки времени, определяемой третьей линией 26 задержки, срабатывает вторая схема И 31 блока 37 коррекцйи, замыкается пятый 33 и шестой 14 клю- О чи и выход интегратора 10 подключаевся к второму входу...

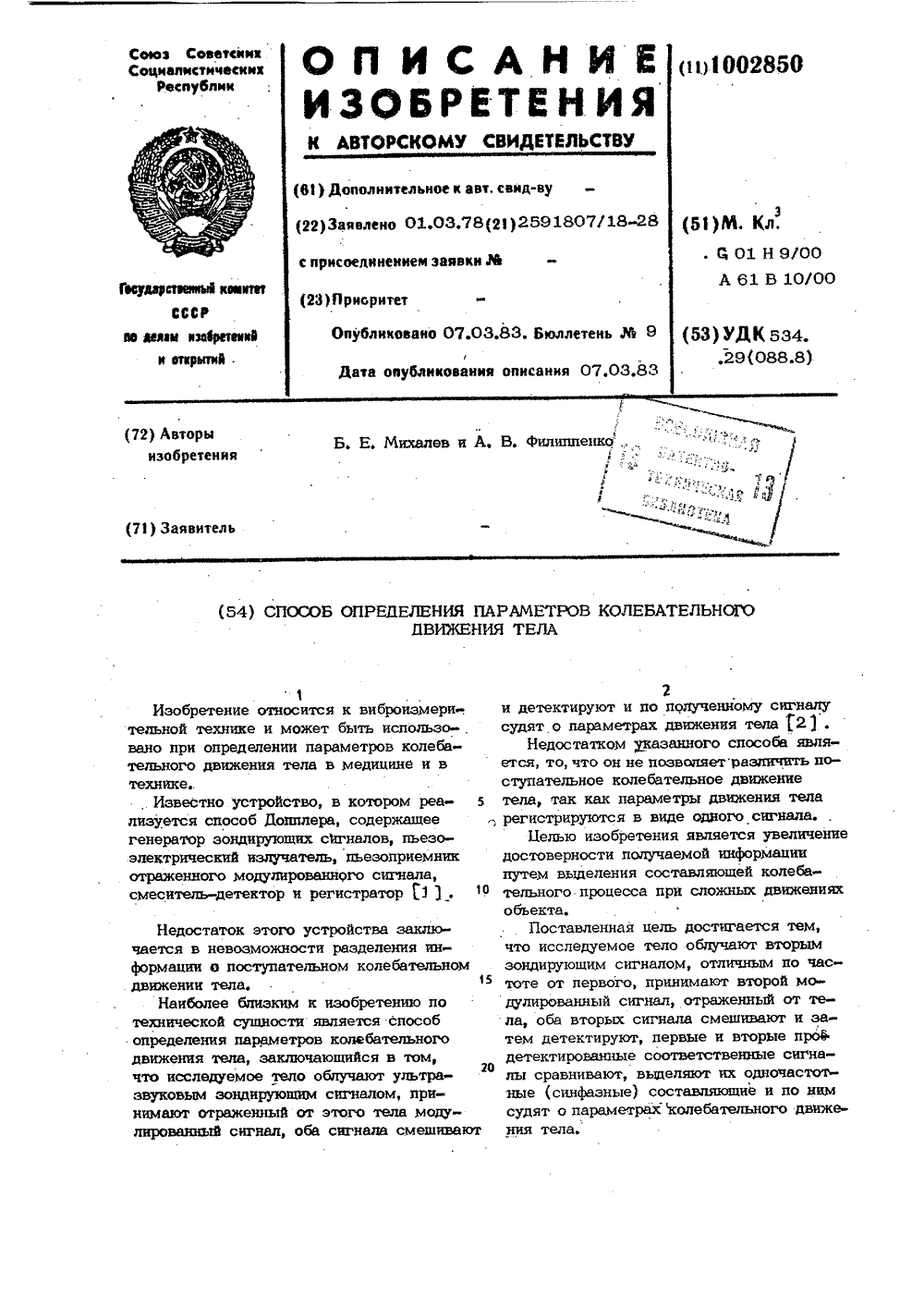

Номер патента: 1002850

Опубликовано: 07.03.1983

Авторы: Михалев, Филиппенко

МПК: G01H 9/00

Метки: движения, колебательного, параметров, тела

...отраженного сигнала, смеситель - детектор 6, второй излучатель 7, второй приемник 8 отраженного сигнала, второй ге О нератор 9 зондирующего сигнала, второй усилитель 10 отраженного сигнала, второй смеситель-детектор 11, схему 12 сравнения и регистратор 13.Способ осуществляется следующим 15 образом.Генератор 4 зондирующего сигнала вырабатывает сигнал частотой К , излучатель 2 производит облучение тела 1, приемник 3 (например, пьезоэлектрический) принимает отраженный от движущегося тела сигнал , смеситель-детектор 6 смешивает сигналы от генератора 4 зондирующего сигнала и сигнал, принятый приемником 3 отраженного сигнала д 5 и усиленный усилителем 5, выделяет модчируюший сигнал, несущий информацию о движении тела Ео, Второй генератор 9...

Номер патента: 1002851

Опубликовано: 07.03.1983

Авторы: Коваленко, Хлыстунов

МПК: G01H 13/00

Метки: волнах, поверхностных, тензопреобразователь

...2 и отражателями 5, 6 под тупым углом к продольной оси 7 и симметрично относительно ее, а 25 на конце за приемником 4 и излучателрм 3 выполнены прямые периодические отражатели 10, расположенные под прямым углом к продольной оси 7, и все периодические отражатели 8, 9, 1030 представляют собой систему электродов, предназначенных для подключения к внешним нагрузочным сопротивлениям 11,12, 13Тенэопреобразователь работает следую61 ь35 щим образом.Возбуждаемая излучателем 2, включенным в схему автогенератора, поверхностная акустическая волна распространяется вдоль пьезопластины 1, после40 двухкратного отражения от наклонных периодических отражателей 8, 9 принимается приемником 4. Поверхностная деформация пьезопластины 1, вызванная...

Номер патента: 1004768

Опубликовано: 15.03.1983

Автор: Ященко

МПК: G01H 1/00

Метки: вибропреобразователь

...элемент, выполненный в виде катушки соленоида, сердечником которой служит инерционный элемент, корпус вибролреобразователя выполнен в виде тора охваченного катушкой соленоида,На чертеже представлен описываемый вибропреобразователь,Вибропреобразователь содержит корпус 1 из немагнитного материала, размещенный в нем сферический инерцион"ный элемент 2 из магнитного материа 0 ла, и чувствительный элемент 3, выполненный в виде катушки соленоида,сердечником которой служит инерционный элемент 2. Корпус 1 вибропреобразователя выполнен в виде тора, охваченного катушкой соленоида, а внутри него расположен инерционный элемент 2Для снятия сигнала с вибропреобра"зователя установлены контакты 4,электрически изолированные от корпу"са 1 с...

Номер патента: 1004769

Опубликовано: 15.03.1983

Авторы: Жернаков, Фридман

МПК: G01H 1/00

Метки: вибропреобразователь

...магнита. На чертеже представлена конструкция вибропреобразователя.Вибропреобразователь содержит кор" 10 пус 1 и жестко закрепленный в немполый цилиндрический постоянный магнит 2, катушку 3 индуктивности, выполняющую роль чувствительного элемента, и расположенный в корпусе 1 5 инерционный элемент 4 в виде шара.Вибропреобразователь снабжен цилиндрическим настоянным магнитом 5, один полюс которого соединен с инерциок" ным элементом 4, а другой закреплен 20 в шаровом шарнире установленном наторце полого цилиндрического маг" нита 2. Цилиндрический шарнир сос" таит из дисков фланцев б и 7 ротора 8, расположенного в сферической прок ладке из фтаропластовой пленки 9Катушка 3 прикреплена к торцу полого цилиндрического постоянного...

Номер патента: 1004770

Опубликовано: 15.03.1983

Авторы: Лишаев, Третьяков

МПК: G01H 1/08

Метки: вибраций

...с выхода преобразователя 10 подается на вход блока 11 сравнения (фиг, Зв), На второй вход блока 11 сравнения с выходом порогового блока, С-входк выходу нуль-органа, и-разряднымрегистром сдвига, входы которого соединены с выходами триггера и нульоргана, преобразователем код-аналог,входы которого подключены к выходам 5регистра сдвига, блоком сравнения,к одному входу которого подключенвторой задатчик уровня, к второмувыход преобразователя код-аналог,к выходу - вход логической схемы, а 10вход блока предупредительной сигнализации подключен к выходам регистра сдвига.На фиг. 1 приведена функциональная схема устройства для контролявибраций; на фиг,2 - временные диаграммы, иллюстрирующие работу устройства; на фиг. 3 - таблица состояний...

Номер патента: 1004771

Опубликовано: 15.03.1983

Автор: Белов

МПК: G01H 3/00

Метки: визуализации, поля, ультразвукового

...согласно способу визуализации ультразвукового поля, основанному на использовании явления диффузии красителя в гель под действием ульт развука, в качестве красителя используют водный раствор тропеолина вконцентрации .0,2-0,5 Ъ, а в качествегеля агар-агар в концентрации 1-5,Сущность изобретения заключаетсяв том, что степень диффузии красителя раствора тропеолина в гель агарагар, помещенный, например, в узкиетрубочки, зависит от интенсивностиполя в точке-размещения конца трубочки. При достаточно большом количестве таких трубочек, размещенныхв различных местах поля, можно полу чить картину распределения интенсивности поля, Указанные концентрациитропеояина и агар-агара позволяютполностью исключить обратную диффузию тропеолина из агар-агара и...

Номер патента: 1004772

Опубликовано: 15.03.1983

Авторы: Ащеулов, Гусев

МПК: G01H 9/00

Метки: амплитуды, голографический, колебаний, объекта

...составляющим угол 40Ь с нормалью"к поверхности светочувствительной среды. Сферическаярасходящаяся (за счет линзы 2) волна6 освещает диффузно рассеивающуюсвет поверхность 7. 45Физическая сущность способа заключается в следующем. 50 60-ддд+ дх,ч)э Я ( ддд )дх,дхя сч) где 1 - функция Бесселя нулевого порядка 1-го рода. Иэ выражения (7) следует, что 65 множитель, характеризующий распре Пусть колеблющаяся поверхность :объекта находится в плоскости (х, ул ), а светочувствительная среда в параллельной ей плоскости (х 2,уг) на расстоянии с,от последней. Если непосредственно в плоскости поверхности 7 объекта при освещении его плоской нолной характеризовать поле комплексной величиной А (х,у ), то при освещении поверхности 7 сферической волной поле...

Номер патента: 1006929

Опубликовано: 23.03.1983

Авторы: Заблоцкий, Кармалита, Коростелев, Левицкий

МПК: G01H 11/00

Метки: измеритель, колебаний, лопаток, турбомашин, частоты

...которого соединены с9 2 выходами временных преобразователей, дополнительный его вход - с входом блока памяти, выход - с дополнительным входом блока индикации, а первый периферийный и корневой датчики импульсов размещены по одной оси,На чертеже представлена блок-схема измерителя частоты колебаний лопаток турбомашины.Измеритель содержит датчики 1-1 импульсов, установленные у корневых (датчик 1) и периферийных (датчики 2-ч) сечений лопаток 5, и датчик 6 числа оборотов. Датчики 1-1 и 6 подсоединены к формирователям 7-11 импульсов, Выходы формирователей 8 и 10 подключены к основным входам временного преобразователя 12, а выходы Формирователей 7 и 9 - к основным входам второго временного преобразователя.Выход генератора 13 импульсов...

Номер патента: 1010470

Опубликовано: 07.04.1983

Авторы: Грязев, Квашин, Морозов, Попов, Цыбулько

МПК: G01B 7/14, G01H 11/06

Метки: вибраций, перемещений

...к выходу генератора последовательно соединенными вторь 1 миусилителем-ограничителем и частотнымдетектором, согласующим каскадом и сум.матором, вторым входом соединенным свыходом первого частотного детектора,а выходом - с регистратором. 50На чертеже представлена Функцио-нальная блок-схема устройства.Устройство для измерения вибрацийи перемещений содержит генератор 1,измерительную катушку 2 индуктивиости, включенную в колебательный контургенератора, подключенные к выходу генератора 1 последовательно соединенные усилитель-ограничитель 3 и частот.нцй детектор 4, регистратор 5, подклю 470 2ченные к выходу генератора 1 последовательно соединенные вторые усилительограничитель 6 и частотный детектор 7,согласующий каскад 8,...

Номер патента: 1012036

Опубликовано: 15.04.1983

Авторы: Попов, Шаталова

МПК: G01H 3/12

Метки: декремента, колебаний, логарифмического

...цель достигается тем, что согласно способу определения логарифмического декремента колебаний, заключающемуся в том, что измеряют амплитуды импульсов в начале и конце выбранного участка исследуемой зависимости, ограниченных экспоненциальной огибающей, и используют их при вычислении декремента, в качестве огибающей затухающих ко- ЗО лебаний используют прямую линию, а величину логарифмического декремента вычисляют по формулеК= Г В.С)где. Г - собственная частота колеба. ЗБний объекта;ВС - постоянная времени фильтра, обеспечивающего спрямление огибающей.На фиг. 1 изображена зависимость 40 затухания колебаний во времени: 0- с экспоненциальной огибающей, (Г - с линейной огибающей ф на фиг. 2 -структурная схема устройства,...

Номер патента: 1012037

Опубликовано: 15.04.1983

Авторы: Положий, Туев, Федорченко, Черепаха, Шавалдин

МПК: G01H 9/00

Метки: виброметр, оптический

...деления амплитуды колебаний исследуемого объекта.Колеблющийся непрозрачный в оптичес.ком диапазоне исследуемый объект устанавливается между коллиматором 3 имикроскопом 8 таким образом, что егогрань частично перекрывает луч 2, распространяющийся от источника 1 излучения через коллиматор 3. Грань объектанаходится в поле зрения микроскопа 80 и проектируется им на фотокатод (на чертеже не показан) электронно-оптическогопреобразователя 9. Изображение, формируемое на фотокатоде, в случае отсутствия колебаний объекта состоит из светлой и темной частей с одной границейраздела между ними. При колеблющемсяобъекте между светлой и темной частямиизображения размещается область с переменной освещенностью, ширина которойЗО характеризует амплитуду...

Номер патента: 1013766

Опубликовано: 23.04.1983

Авторы: Кармалита, Левицкий

МПК: G01H 11/00

Метки: колебаний, лопаток, относительной, турбомашин, частоты

...второго порядка, три значения автокорреляционной функции которого при сГТ ( О,1 связаны выражениемй ГЧ= р й -и-к Гт-гац,где р - коэффициент, однозначно определяющий собственную частоту узкополосного процесса.По трем значениям автокорреляционной функции колебаний лопатки, за-держанным друг относительно другана ас, можно определить рд 3+2 дяй г- д+а частота колебаний лопатки 1 равнау - 1 ( й 3+ й сдЦ или относительная частоте 4 колеба.ний в ф, дт дф, --23 оС - центральный угол.1.ХВыбор сС из условия сй - обеспечивает измерение трех значенйй авто- корреляционной функции в пределах одного периода колебаний и поэтому полученное выражение позволяет определить частоту колебаний лопаток при любых значенияхДвумя датчиками, смещенными на...

Номер патента: 1015263

Опубликовано: 30.04.1983

Авторы: Долгин, Ершов, Морозик, Огланов

МПК: G01H 1/00

Метки: вибродатчик, предельный

...иналичием сильных магнитных помех.Известен аксеперометр, содержащийкорпус, размещенную в нем инерционнуюмассу, упругий элемент для прижимаинерционной массы к корпусу Ц.Недостаток акселерометра - низкаянадежность в области низких частот.Наибапее близким к предлагаемомуявляется предельный вибродатчик содержащий корпус, установленную в немс возможностью осевого перемещения иэлектрически контактирующую с ннм инерционную массу и элемент возврата инерционной массы в исходное положение 2,Недостаток известного вибродатчиказаключается .в бспьшой зависимости отвиброускорения его показаний, вследствие чего снижается надежность контрспя.Цель изобретения - повышениенадежности контроля.Поставленная цель достигается тем,что в предельном...
