G01H — Измерение механических колебаний или ультразвуковых, звуковых или инфразвуковых колебаний

Номер патента: 1113682

Опубликовано: 15.09.1984

Авторы: Афонин, Вежов, Дегеле, Сказка

МПК: G01H 1/00

Метки: затухающих, колебаний, параметров

...каждый из последовательно соединенных ключа, интегратора и логарифмического усилителя, выходы каналов подключены З 5к дифференциальному усилителю, а выходыблока управления подключены к управляющим входам ключей и интеграторов обоихканалов.На фиг. 1 показана блок-схема устройст Ова; на фиг. 2 - временные диаграммы, поясняющие его работу.Устройство для измерения параметровзатухающих колебаний содержит вибродатчик 1, подключенный к нему усилитель 2 исхему измерения, состоящую из соединенных 45с выходом усилителя последовательно соединенных компаратора 3 и блока 4 управ.ления и двух идентичных каналов, состоящих иэ последовательно соединенных в каждом канале ключей 5 и 6, интеграторов 7и 8 и логарифмических усилителей 9 и 10выходы...

Номер патента: 1114896

Опубликовано: 23.09.1984

Авторы: Большаков, Московенко, Самодуров, Славина, Трошин

МПК: G01H 13/00

Метки: изгибных, колебаний, образцов, собственных, частот

...иэгибныеколебания с изменяющейся частотой 35и регистрируют частоту резонанса обраэца 2 . Согласно известному способу используют преобразователи спродольными колебаниями волновода,а контакт волноводов с образцом осу Оществляют вблизи его узловой линии 121.Однако известпьй способ обладаетнедостаточной точностью, посколькуконтакт волноводов с образцом, осуществляемый ке на его узловой линии, 45существенным образом влияетна регистрируемое значение резонансной частоты колебаний образца.Целью изобретения является повышение точности определения обственных 50частот изгибных колебаний образцов,Поставленная цель достигаетея тем, что согласно способу определения собственных частот изгибныхколебаний образцов, по которому в обраце с...

Номер патента: 1116322

Опубликовано: 30.09.1984

Авторы: Ленкова, Титаренко

МПК: G01H 1/00

Метки: колебаний, прибор, циклов, числа

...жестко закрепленными на концах базового элемента, и тремя дополнительными рычагами, два из которых шарнирно соединены между собой и образуют однупару рычагов, а третий - с основным рычагом, образуя другую парурычагов, в каждой паре рычаги расположены под тупым углом друг к другу, и свободные концы рычагов шарнирно соединены с кронштейнами, абазовый элемент выполнен упругим. 5 1015На чертеже представлена кинематическая схема прибора.Прибор для определения числа циклов колебаний содержит счетчик числа оборотов (на чертеже условно непоказан). с валом 1, две опоры 2и 3 треугольного призматическогосечения, контактирующие с валом 1,пружину 4, соединенную однимконцомс опорой 2, основной рычаг 5, шарнирно соединенный с той же...

Номер патента: 1116323

Опубликовано: 30.09.1984

Авторы: Гершкович, Губайдуллин, Гулунов

МПК: G01H 13/00

Метки: арматуре, железобетонных, конструкций, напряжений

...к выходу усилителя 2 и 20первому входу счетно-индикаторногоблока 4 и включает соответственнопоследовательно соединенные компаратор 5, триггер 6, элемент 7 И, 25счетчик 8, второй вход которого является сбросовым, и блок 9 сравнения, другая - к выходу усилителя2 и второму входу счетно"индикаторного блока 4 и включает соответст-венно последовательно соединенныевторой компаратор 10, второй элемент 11 И,: второй счетчик 12, второй вход которого является сбросовым, а параллельный выход соединен с вторым входом блока 9 сравнения,третья цепь подключена к выходу элемента 7 И и третьему входу счетноиндикаторного блока 4 и включает соответственно последовательно соединенные второй триггер 13, третий элемент 14 И, вторым входом связанный с...

Номер патента: 1116324

Опубликовано: 30.09.1984

Авторы: Гречинский, Иванов, Рыгалин, Тарасов, Трофимов, Шестериков

МПК: G01H 15/00

Метки: диагностики, подшипников

...вторым входом - с выходом третьего блока логарифмирования, а выходом - с третьим входом первого вычитателя, ииндикатор, снабжено последовательносоединенными электродвигателем,50валом связываемым с испытуемым объектом, датчиком оборотов, установленным на валу, интегратором, блоком синхронизации и задатчиком частоты вращения вала, выходом подключенным к управляющим обмоткамэлектродвигателя, квадратичным интегратором, первым входом подключен3 1116324 4 соединенные блок 21 спектральногоэталона и третий вычитатель 22, включченные между коммутатором 8 и индикатором 12, линейный интегратор 23,подключенный входом к выходу вычитателя 7 и выходом - к второму вхо 5ду коммутатора 8, а второй входтретьего вычитателя 22 связан с вторым выходом...

Номер патента: 1120173

Опубликовано: 23.10.1984

Авторы: Матвеев, Онищенко, Потоков

МПК: G01H 1/00

Метки: вибродозиметр

...работы сприбором. Переключатель 15 режимовв работы подключен подвижным контак.том к индикатору 16, а каждым из неподвижных контактов соответственнопервым.- к выходу второго дополнитель-ного сумматора 13, вторым - к выходуинтегратора 9, третьим - к выходусумматора 8, четвертым, пятым и шестым - к квадраторам 6, 7 и 5. Вибродозиметр снабжен введенными в корректирующий блок 12, (между его входом и выходом) последовательно соединенными вторым функциональным преобразователем 17 и делителем 18, второй вход которого подключен к выходу первого функционального преобразователя 19 корректирующего блока 12, а выход интегратора 9 связан с дополнительным входом корректирующего блока 12.з 11201Устройство работает следующим образом.Ъибрация объекта...

Номер патента: 1120174

Опубликовано: 23.10.1984

Автор: Дятлов

МПК: G01H 1/00

Метки: амплитуды, колебаний, тела, ультразвуковых

...способ определения ультразвуковых колебаний тела, заключаю.щийся в том, что на контролируемоетело наносят жидкость и фиксируют начало ее диспергирования 21.Недостатком известного способаявляется низкая точность определения амплитуды ультразвуковых колебаний тела, обусловленная необходимос"тью использования набора жидкостейс различной пороговой амплитудойдиспергирования.Цель изобретения - повышение точности определения амплитуды ультразвуковых колебаний тела,Поставленная цель достигается,тем, что согласно способу определения амплитуды ультразвуковых колебаний тела, заключающемуся в том, чтона контролируемое тело наносят жидкость и фиксируют начало ее.диспергирования, используют жидкость сизменяющейся в электрическом...

Номер патента: 1122894

Опубликовано: 07.11.1984

Авторы: Боглов, Жестовский, Константинов

МПК: G01H 3/10

Метки: виброметр, радиоволновый

...отражатель 7 не. воспринимает паразитных колебаний радионолнового виброметра вдоль оси приемопередающей антенны 6, сохраняя относительное состояние покоя. Остальные элементы радиоволнового ниброметра - стандартные.Радионолноный виброметр работает следующим образом.Известно, что любые два противоположных плеча настроенного днойного Т-образного моста 1 оказываются развязанными. Бпагодаря этому СВЧ- энергия СВЧ"генератора 2, не попапая на ДетектоР эр излУчаетсЯ пРиемопе- редающей антенной 6. Отразившись от вибрирующего объекта 10, часть этой энергии возвращается н двойной Т-образный мост 1 и делится пополам между плечамн с СВЧ-генератором 2 и детектором 3. В результате изменения расстояния между радиоволновым виброметром и вибрирующим...

Номер патента: 1128122

Опубликовано: 07.12.1984

Авторы: Гречинский, Рыгалин, Тарасов, Шестериков

МПК: G01H 1/00

Метки: действия, диагностики, механизмов, роторного

...плотности мощности, и блоком эталонногосигнала, подключенным к второму. входу сумматора а второй выход интегра-.тора связан с вторым входом ключа.На чертеже изображена блок-схема устройства.Устройство для. диагностики меха.низмов роторного. действия содержитпоследовательно соединенные измерительный преобразователь 1, усилитель 502, частотный анализатор 3 и. блок 4логарифмирования, преобразователь 5Фурье и индикатор 6. Устройство снабжено последовательно соединенными,включенными между блоком 4 логариф- . 55мирования и преобразователем 5 фурьеинтегратором 7, блоком 8 сравненияи ключом 9, последовательно соединенными, включенными между.преобразователем 5 Фурье и индикатором 6 сумматором 10, вторым частотным анализатором 11, блоком...

Номер патента: 1128123

Опубликовано: 07.12.1984

Авторы: Малаховский, Тарнавский

МПК: G01H 1/00

Метки: вибрационным, механических, нагрузкам, объектов, состояния, технического

...счетчика, ячейки 10.1, 10.2 1 Оп младших разрядов которого соединены входами с выходами соответствующих,каналов 4.1 4.2, , 411 Фиксации уровня вибрационных нагрузок 4.1, 4.24 а, выход каждого триггера 6 за исключением триггера первого канала 4.1 фиксации уровня вибрационных нагрузок соединен с инверсным входом элемента совпадения предыдущего канала фиксации уровня вибрационных нагрузок, кнопку 11 сброса информации, Устройство содержит также датчик 12 температуры, нормирующий преобразователь 13 и фуйкциональ" ный преобразователь 14 которые образуют последовательную цепь. Выходы функционального преобразователя соединены со вторыми входами вход-.3123 45 3 1128 ных спусковых блоков 5 каналов 4,1, 4. 2-4 й .Устройство работает...

Номер патента: 1128124

Опубликовано: 07.12.1984

Авторы: Аваков, Багов, Родоманова

МПК: G01H 5/00

Метки: времени, лавины, схода

...четыре измерительных канала 1-1 У, состоящих каждый из вибропреобразователя 1, например микрофона, усилителя 2 и выпрямителя 3, две трехвходовые схемы 4 и 5 И, к первым двум входам которых подключены выходы соответствующей пары каналов 1,.П и Ш, 1 У Вибропреобразователии 11 каналов устанавливаются соответственно на поверхности земной коры и в земной коре, аналогично устанавливаются преобразователи Ш и 1 У каналов на определенном от первых расстоянии "(50-100 м), К выходам трехвходовых схем 4 и 5 И подключены входы обоих блоков - блока 6 поиска максимума и блока 7 пуска, состоящего иэ усилителя 8 и. электромагнитного реле 9; Блок 7 пуска предназначен для подключения блоков питания (не показан к различным элементам устройства....

Номер патента: 1132152

Опубликовано: 30.12.1984

Авторы: Малаховский, Тарнавский

МПК: G01H 1/00

Метки: вибрационным, механических, нагрузкам, объектов, состояния, технического

...с выходами соответствующих каналов 4, 4-4 фиксации уровня вибрационных нагру-, зок, выход каждого триггера б; за исключением триггера первого канала 4 фиксации уровня вибрационных нагрузок, соединен с инверсным входом элемента совпадения предыдущего канала фиксации уровня вибрационных нагрузок, кнопку 11 сброса информации. Кроме того, устройство содержит последовательно соединенный сигнализатор 12 частоты импульсов и дополнительный элемент 13 ИЛИ, входы которого связаны с выходами элементов 7 еовпадения.Устройство работает следующимобразом.1 В отсутствие вибрационных нагрузок перед началом эксплуатации механического объекта накопитель 2 устанавливается в нулевое положение нажатием кнопки 11 сброса информации, все входнье спусковые...

Номер патента: 1133484

Опубликовано: 07.01.1985

Авторы: Кислицин, Шишкин

МПК: G01H 1/00

Метки: интенсивности, колебаний

...фильтр и анализатор дисперсии сигнала, снабжено последова-тельно соединенными, включеннымимежду фильтром и анализатором дисперсии сигнала блоком оценки те 1 сущего значения дисперсии сигнала, делителем и умножителем, вторым блокомоценки текущего значения дисперсиисигнала, делителем и умножителем,вторым блоком оценки текущего значения дисперсии сигнала, входом соеди ненным с выходом фильтра, а выходом -с вторым входом делителя,На чертеже представлена блок-схе 4 фма предлагаемого устройства.. Устройство для измерения интенсивности колебаний содержит последовательно соединенные вибродатчик 1и фильтр 2 и анализатор 3 дисперсиисигнала, последовательно соединенные, включенные между фильтром 2 ианализатором 3 дисперсии сигналаблок 4 оценки...

Номер патента: 1136027

Опубликовано: 23.01.1985

Авторы: Жернаков, Фридман, Хафизов

МПК: G01H 1/00, G01H 11/00

Метки: вибраций

...содержит Ф-образный магнитопровод 1 из магнитомягкого материала. включающий боковыеветви 2 и центральный стержень 3. Вверхней части центрального стержня 3размещен шарнир 4, например, в виде шарикового подшипника, или, как показано на Фиг,2, в виде подшипникаскоЛьжения. На подвижной обойме подшипника закреплен вершиной,инерционный сектор 5, являющийся среднейчастью центрального стержня 3 магнитопровода 1 и выполняющий Функции маятника, Инерционный сеКтор 5 концентрически сопряжен с нижней неподвижной частью центрального стержня 3, образованный торцами боковых ветвей 2 магнитопровода 1. Среднюю подвижную часть (инерционный сектор 5) и нижнююнеподвижную часть стержня 3 разделяет дугообразный воздушный зазор б. Длины дуг этих противолежащих...

Номер патента: 1138659

Опубликовано: 07.02.1985

Автор: Большаков

МПК: G01H 13/00

Метки: автоколебательном, испытания, режиме

...к входу нелинейногоэлемента 3, первый вход потенциометра 12 соединен с выходом интегратора 5, второй вход через переключатель 11 - с выходом второгореверсивного переключателя 8,Устройство для испытания-изделийв автоколебательном режиме работаетследующим образом.Перед включением устройства киспытуемому изделию подсоединяютсяпреобразователи 1 и 2,в результатечего при показанном на чертеже поло"женки переключателя 11 образуетсязамкнутый автоколебательный контуриэ элементов 1,2,3,5,7,12 и испытуемого изделия, После включенияустройства автоколебательный режимв указанном контуре может быть вызван двумя способами,Первый, традиционный способ,реализуемый известным устройствомпредполагает нанесение удара по испытуемому изделию, после чего...

Номер патента: 1145249

Опубликовано: 15.03.1985

Авторы: Андреев, Берлин, Красовицкий, Нартов

МПК: G01H 1/00

Метки: вибропреобразователь

...инерционныйгруз из ферромагнитного материала,постоянный магнит для фиксации начального положения инерционного груза и чувствительный к положениюинерционного груза элемент, корпусвыполнен в виде вакуумируемого бал.Ялона, в стенке направляющей втулкив зоне размещения инерционного гру-,за выполнена продольная щель, непревышающая по длине диаметра инер 1ционного груза, направляющая втулка выполнена с электрическим выводом, внутри корпуса против щели в направляющей втулке размещен цилиндрический подогревный катод с фокусирующей диафрагмой, постоянный магнит выполнен призматическим и размещен снаружи корпуса таким образом, что его нейтраль параллельна продольным осям направляющей втулки и катода.На фиг. 1 представлен...

Номер патента: 1145250

Опубликовано: 15.03.1985

Авторы: Алимов, Гафуров, Недоступов, Чубаров, Юстус

МПК: G01H 3/14

Метки: акустических, измеритель, шумов

...усилителя постоянного тока с оконечным каскадом на транзисторе выпряЬ - 45 мителя,подключенного выходом к коллектору транзистора, понижающего трансфор-. матора, один конец вторичной обмотки которого соединен с входом выпрямителя,и счетчика электроэнергии, высокоомная обмотка которого подключена параллельно первичной обмотке трансформатора, низкоомная обмотка включена ) между цругим концом вторичной обмотки.трансформатора и входом выпрямителя, а детектор выполнен квадратичным.На чертеже приведена блок-схема измерителя акустических шумов. 250 ЭИзмеритель содержит последовательно соединенные электроакустический преобразователь 1, усилитель 2, квадратичный детектор 3 и индикатор уровня шума, содержащий дискриминатор 4, подключенный входом...

Номер патента: 1146558

Опубликовано: 23.03.1985

Авторы: Артемов, Добротин, Мамистов, Паврос, Трошин

МПК: G01H 5/00

Метки: волн, звуковых, изделиях, плоских, поперечных, продольных, распространения, скоростей

...одной прямой с излучателем первой продольной звуковой волны, принимают последовательно двумя при 35емниками, сооснымн с излучателями иразмещенными на одной прямой,однократно прошедшую через изделиепродольную звуковую волну, однократно прошедшую через изделие поперечную звуковую волну, двукратно прошедшую через изделие продольнуюзвуковую волну и однократно прдшедшую через жидкость продольную звуковую волну, и измеряют временныеинтервалы между принятыми сигналами,по которым с учетом известных,зависимостей и скорости распространенияпродольных звуковых волн в жидкостиопределяют искомые параметры и толщину издалия. На фиг,1 приведено устройство для реализации способаизмерения скорос" тей распространения продольных и 55 поперечных звуковых...

Номер патента: 1146559

Опубликовано: 23.03.1985

Авторы: Кольцун, Прохоров

МПК: G01H 11/06

Метки: вибраций, сигнализатор, уровня

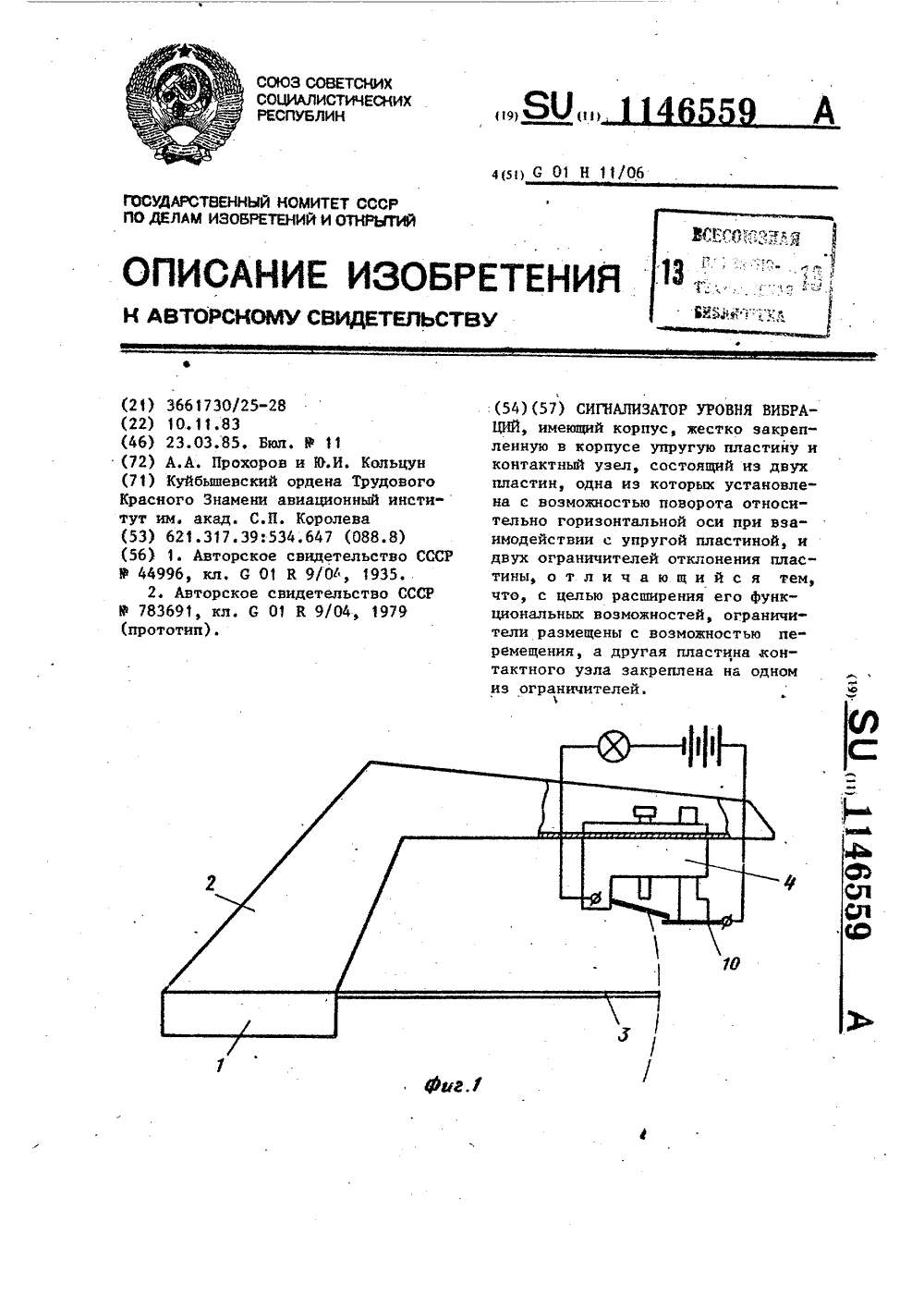

...г, Ужгород, ул. Проектная,4 Ф 1Изобретение относится к виброметрии и может быть использованодля контроля предельных уровнейвибраций машин и механизмов,Целью изобретения является расширение функциональных возможностей устройства путем автоматического возврата в исходное состояние,На Фиг. 1 представлен сигнализа"тор уровня вибраций, общий вид,на фиг.2 " контактный узел,Сигнализатор уровня вибраций со"держит корпус 1 с кронштейном 2,между которыми жестко закрепленаупругая пластина 3. На кронштейне 2установлен контактный узел 4, состоящий из основания. 5, пластины б,установленной с возможностью поворота вокруг горизонтальной оси 7,и двух ограничителей - верхнего 8и нижнего 9. На ограничителе 9 укреплена вторая пластина 10 контактного...

Номер патента: 1146560

Опубликовано: 23.03.1985

Автор: Вострецов

МПК: G01H 13/00

Метки: колебаний, крутильных, резонатора, частоты

...Филиал ППП "Патент", г. Ужгород, ул, Проектная,4Изобретение относится к радиотехнике и может быть использовано при настройке злектромеханических фильтров и и Я.Цель изобретения - повышение точности измерения, расширение рабочего диапазона частот и увеличение чувствительности устройства.На чертеже изображена схема устройства для измерения частоты резонатора крутильных колебаний.Устройство содержит датчик 1, индикатор 2 резонанса, генератор Э сигнала возбуждения и магнит 4. Йа чертеже также изображены, изме ряемый резонатор 5 соседние резонаторы 6 и 7 резонансной системы, эажимные приспособления 8 и 9,Устройство работает следующим образом.Магнит 4 создает вдоль оси измеряемого резонатора 5 постоянное магнитное поле Вр, которое может...

Номер патента: 1149128

Опубликовано: 07.04.1985

Авторы: Бутовский, Мангутов, Мухтаров, Романов, Соркин

МПК: D01H 13/26, G01H 1/00

Метки: датчик, перемещения

...предлагаемого датчика на фиг.2- электрическая схема датчика; нафиг.З - схема определения координаты воспринимающего элемента, на 45 фиг.4 - схема определения угла наклона воспринимающего элемента.Датчик содержит (фиг.1) воспринимающий элемент, выполненный в виде: стержня 1 из электропроводящего ма териала, заземленного с помощью электропроводника 2 и закрепленного на катушке 3 с ровницей, подвешенной на кронштейне 4 посредством шарнирной подвески 5, Датчик содер-55 жит емкость 6, заполненную электро" литом, например 5 Х-ным раствором ИаС 1, и угольные электроды 7, по 128 2груженные в электролит. Электроды 7размещены симметрично относительноточки касания стержня 1 поверхностиэлектролита при отсутствии колебаний катушки 3 по взаимно...

Номер патента: 1154545

Опубликовано: 07.05.1985

Автор: Попов

МПК: G01H 5/00

Метки: жидкости, звука, скорости

...измерения скорости звука в жидкости, заключающийся в том, что в контролируемую жидкость излучают с помощью - преобразователя импульс звуковых колебаний, принимают отраженный от отражателя сигнал, измеряют его время приема, по которому с учетом величины базы измерений определяют искомый параметр 2 1.Недостатком известных способов,является возможность измерения скрос ти звука при наличии гидростатического давления беэ специальной баро- ЗОкомпенсации базы.Цель изобретения - расширение возможностей способа.Поставленная цель достигаетсятем, что согласно способу измерения 35 скорости звука в жидкости, заключающемуся в том, что в контролируемуюжидкость излучают с помощью преобразователя импульс звуковых колебаний, принимают отраженный...

Номер патента: 1155867

Опубликовано: 15.05.1985

Авторы: Боглов, Жестовский, Константинов

МПК: G01H 9/00

Метки: виброперемещений, датчик, радиоволновый

...которойвозбуждается электромагнитом 5, обмотка 6 которого соединена с генератором 7 низкой частоты, на плоскости антенны 2 установлен поглощающий экран 8, антенна 2 выполненас возможностью перемещения вдоль 55оси излучения, направленнои к объекту 9,Датчик работает следующим образом. В радиоволновом виброметре используется явление сдвига фазы синхронно с любым перемещением объекта 9относительно антенны 2. Такой жесдвиг образуется при перемещенияхантенны 2 относительно объекта 9.Благодаря этому при условии нормированного перемещения или колебанияантенны 2 появляется возможностьюобъективно количественно оцениватьвеличину перемещений и объекта относительно антенны. В датчике нормирование величины колебаний антенны2 осуществляется...

Номер патента: 1157360

Опубликовано: 23.05.1985

Авторы: Карасев, Кондратьев, Назаренко

МПК: G01H 1/00

Метки: диагностики, механизма

...не превышает изменения вибрации под влиянием по" летно-режимных Факторов (давлений и температур по тракту двигателя, давл ний и температур масла и др.) 03Наиболее близким по технической ущности к изобретению является спо- ЗО соб диагностики механизма, заключаю щийся в том, что преобразуют вибрацию узлов механизма в электрический сигнал, фильтруют и выделяют его ин формативный параметр, формируют сиг" нал коррекции, на который умножа" ют инФормативный параметр перед его изменением, и по полученному результату судят о деффекте механизма 2 Однако известный способ не позволяет отделить изменение параметра, вызванное неисправностью, от допустимых изменений, происходящих не под действием времени наработки , а под действием полетно-режимных...

Номер патента: 1158869

Опубликовано: 30.05.1985

Авторы: Большаков, Долгодров, Кабанов, Ларин, Милов, Невский, Панферов, Федотьев, Фридман

МПК: G01H 11/00

Метки: виброакустического, резонансного

...виброакустического контроля изделий,1 Устройство содержит последовательно соединенные фазовый детектор 1, интегратор 2, управляемый генера-. тор 3, возбудитель 4 колебаний, приемник 5 колебаний н согласующий усилитель 6, первый коммутатор 7 и инвертор 8, вход и выход которогосоединены с входами первого коммутатора 7, выход которого соединен .спервым входом фазового детектора 1,последовательно соединенные задатчик 9 опорных напряжений и второй коммутатор 10 выходкоторого соединен с входом управляемого генератора 3, ичастотомер 11, первый счетчик 12,последовательно соединенные импульсный Фильтр 13, вход которого соединен с выходом Фазового детектора 1, второй счетчик 14 и цифровой компаратор 15, второй вход которого соединен с...

Номер патента: 1158870

Опубликовано: 30.05.1985

Авторы: Минин, Мустафина

МПК: G01H 15/00

Метки: волн, измеритель, распространения, скорости, упругих

...и дополнительного усилителя 9, последовательносоединенных триггера 10 длительности,преобразователя 11 временных интервалов, второй вход которого соединен стретьим выходом блока 1 управления,и устройства .12 вывода информации,последовательно соединенных линейного выпрямителя 13, вход которого соединен с выходом основного усилителяб, порогового устройства 14, второйвход; которого соединен с выходомдополнительного усилителя 9, и блока15 выделения первого полупериода,выход которого соединен с.первымвходом триггера 1 О длительности,второй вход которого соединен с ы- .ходом блока 1 управления, последовательно соединенных одновибратора16, вход которого соединен с блоком15 выделения первого полупериода, иблока 17 совпадения, второй...

Номер патента: 1161828

Опубликовано: 15.06.1985

Авторы: Кошкарев, Суворов, Фролов

МПК: G01H 13/00

Метки: ветвей, камертона, кварцевого, разбаланса, резонатора

...системавыполнена в виде двух цепей, каждаяиз которых состоит нз последовательно соединенных усилителя, разделительного конденсатора и выпрямителя,входы цепей подключены к выходамсоответствующих пьезопреобраэователей, а выходы - к индикатору.На чертеже изображена блок-схемаустройства.45Устройство, для определения разбалайса ветвей камертона кварцевого резонатора содержит генератор 1, измерительный преобразователь н контрольно-измерительную систему с 56 индикатором 2, измерительный преобразователь выполнен в виде по крайней мере двух полуприжимов 3 и 4 на эластичном основании 5, контактирующих в процессе измерений с резонато ром 6, и двух пьеэопреобразователей 7 и 8, каждый из которых закреплен на соответствующем...

Номер патента: 1163154

Опубликовано: 23.06.1985

Автор: Шульгин

МПК: G01H 11/00

Метки: виброметр

...требуется источник питания. 20Цель изобретения - упрощение виброметра за счет исключения источника питания.Поставленная цель достигается тем, что в виброметр, содержащий ка тушку индуктивности и.измерительный прибор, дополнительно введен конденсатор регулируемой емкости, соединенный последовательно с катушкой индук тивности и образующий с ней колебательный контур с параметрическим возбуждением.При механическом изменении индуктивности вибродатчика в контуре воз- . никают параметрически возбужденные35 колебания, амплитуда которых пропорциональна амплитуде механических колебаний,На чертеже приведена принципиаль,ная схема предлагаемого виброметраВиброметр содержит катушку 1 индуктивности (магнитоупругий преобра 154 гзователь),...

Номер патента: 1163155

Опубликовано: 23.06.1985

Авторы: Морозов, Трещун, Филоненко

МПК: G01H 11/00

Метки: момента, страгивания, трещин

...индикатор выполнен в виде реверсивного счетчика, первый и второй входы которого подключены со- ф ответственно к первому и второму элементам И-НК, а третий и четвертый 55 входы подключены соответственно к третьему и четвертому выходам блока формирования временных интервалов. На чертеже представлена блок-схема предлагаемого устройства.Устройство содержит последовательно соединенные внбропреобразователь 1 и усилитель 2, индикатор 3,выполненный в виде реверсивного счетчика, генератор 4 опорной частоты,блок 5 формирования, временных интервалов, элементы И-НЕ Ь и 7 и блок 8Формирования пускового импульса.Генератор 4 и блок 8 формированияимпульса соединены с соответствующими входами блока 5 формированиявременных интерваловВыходы...

Номер патента: 1167442

Опубликовано: 15.07.1985

Авторы: Записных, Петрушкин, Польщиков

МПК: G01H 1/00

Метки: амплитудно-частотных, колебаний, контакт-деталей, радиокомпонентов, резонансных, характеристик

...иэ сложного сигнала, возникающего в измерительной цепи, полупериод ЭДС индуктируемой на контакт-деталях во время их резонансных колебаний в магнитном поле, по которой судят о амплитудно-частотных характеристиках этих колебаний,Действительно, взаимодействие импульсов тока с магнитным полем обеспечивает периодическое воздействие на контакт-детали импульсов пондеромоторной силы электродинамического происхождения, При совпадении частоты следования импульсов силы с собственной частотой контакт-деталей возникают их резонансные колебания, При этом в измерительной цепи возникает ЭДС, индуктируемая от движения контакт-деталей относительно магнитного поля, Однако ее непосредственное измерение при прохождении через контакт-детали тока невозможно,...
