G01B 5/30 — для измерения деформации твердых тел, например механические тензометры

Номер патента: 404609

Опубликовано: 01.01.1973

Автор: Плющ

МПК: B23B 25/06, G01B 5/30

Метки: стружки, усадки

...разности уровней жидкостями в трубках судят о величине коэффициента усадки стружки.Устройство является малогабаритным и может использоваться при любых видах обраНа фиг. 1тройство, общи оА - А на фиг. 1.15 Устройство состоит из двух частей: постоянного корпуса 1 и регулируемого корпуса 2, которые устанавливают,и крепят относительно друг друга с помощью винта 3, В корпусах имеются углубления, куда помещают 20 стеклянные трубки 4. Трубки наполняют машинным маслом на одном уровне по одному из делений шкалы 5, которую наносят на корпуса. Крепление трубок 4 осуществляют с помощью винта 6 и наконечника 7.25 Для герметизации служит резиновое кольцо-уплотнитель 8, которое фиксирует стеклянные трубки 4 в определенном положении и не пропускает...

Номер патента: 406107

Опубликовано: 01.01.1973

Авторы: Казакова, Кривицкий, Макаров, Миронов, Нейман, Нехорошее, Панкова, Холин

МПК: G01B 5/30

Метки: автоклаве, бетона, прибор, процессе, состояния, тепловой, физического

...10.Закладной элемент 3 представляет собой пустотелый стакан 11, закрытый торцовой крышкой, в виде многослойной сетки 12, .которая прижата гайкой 13 через уплотнение 14 к открытому торцу стакана. Донышко стакана 11 снаожено ниппелем с отверстием внутри и нарезкой снаружи, па которую навннчена гайка 15, прижихгающая наканечник 16 с развальцованной трубкой 4 к концу ниппеля. Многослойьная сетка 12 препятствует попаданию частлц бетона зггутрь старикана 11 и трубки 4, не мешая передаче давления внутри изделия на манометры 5 и 9. Это достирается тем, что мент выполнен,в виде полого .кой из многослойной сетки, устройство ииеет,размещенн маяометр, соединенный с п прл помощи трубки, анвед через гермепичный штуцер. закладнои элестакана с...

Номер патента: 366339

Опубликовано: 01.01.1973

Авторы: Акименко, Вител, Заикин, Сайко

МПК: G01B 5/30

Метки: деформации, очага, пластической, размера

...поверхностей, имеющей зеркальную чистоту, вдавливанием в пее второй с более грубой чистотой поверхности. Кроме того, сопрягаемые поверхности образца, выполненного из пористых материалов, перед деформцрованцем пропитывают жидкостью,Чертеж иллюстрирует предлагаемый с образец извлекают из обоймы, разнимают его ц прцтцрают по плоскости разъема, прц этом одну нз сопрягаемых плоскостец полируют до зеркальной чистоты, 3 атем разрезанный образец вновь собирают ц помещают в обойму, после чего его вторично деформируют тем же самым инструментом до появления небольших остаточных деформаций.Благодаря наличию сжимающих напряжений поверхность образца с более грубой чистотой отпел атываетсл па поверхОсти с зср альной 1 цстотой. Так как прц...

Номер патента: 366340

Опубликовано: 01.01.1973

Авторы: Бабич, Руденко

МПК: G01B 5/30

Метки: испытании, образца, прогиба

...цзооретен Устройство для измерения про ца прц его испытании, содержащ меры с гибкими нитями, одни цз торых закрепляются на образце, ба образ- ее прогибокоццов коотличают 4 еИзобретение относится к технике измерения прогибов и предназначено для использования при проведении научно-исследовательских работ.Известно устройство для измерения прогиба образца при его испытании, содержащее прогибомеры с гибкими нитями, одни цз концов которых закрепляются на образце,Однако таким устройством невозможно измерять составляющие прогиба при косом изгибе и косом сжатии образцов.Предлагаемое устройсгво снабжено составной прямоугольной рамкой, выполненной пз двух Г-образных частей, каждая из которых предназначена для соприкосновения с образцом...

Номер патента: 371410

Опубликовано: 01.01.1973

Авторы: Куликов, Шаповалов

МПК: G01B 5/30

Метки: деформации, продольной, тензометр

...связанных с хомутом 1, втулок 5 с шестернями б на концах, зубчатых секторов 7, закрепленных на хомуте 2, пружин 8, кронштейнов 9, жестко связанных с тягами 4, зубчатых секторов 10, установленных на противоположных шестерням концах втулок 5, зубчатых реек 11, движущихся в направляющих кронштейнов 9, индикаторов 12 и 13, образца 14.Тензометр работает следующим образом.На испытуемый образец 14 устанавливаются верхний 1 и нижний 2 хомуты и фиксируются с помощью вывинчивающихся установочных болтов 3, Расстояние между плоскостями болтов 3 верхнего и,нижнего хомутов 1 с, называемое базой измерения деформаций, устанавливается в зависимости от требований эксперимента.При перемещении базовых сечений вдоль оси образца, которые являются...

Номер патента: 372423

Опубликовано: 01.01.1973

Авторы: Вител, Райнхардт

МПК: G01B 5/30, G01N 3/18, G01N 33/38 ...

Метки: деформаций, огнеупорных, прибор

...получать свободнь формации образца, Одно температурных удлинении жения нагрузки, определ веса при удалении влаги. Изобретение относится к области исследования огнеупорных материалов, преимущественно жаростойких бетонов. Известен прибор для определения деформаций огнеупорных материалов, включающий нагревательное устройство, нагружающую и измерительную системы. Цель изобретения - обеспечить одновременное измерение нагрузки, деформаций и собственного веса образца, а также выбор режима нагрева.Это достигается тем, что измерительная система прибора выполнена с датчиком деформаций и присоединенным к нему электротензометрическим устройством измерения веса образца, а в электрическую цепь прибора включены регуляторы и самописцы температуры...

Номер патента: 373506

Опубликовано: 01.01.1973

Автор: Канашин

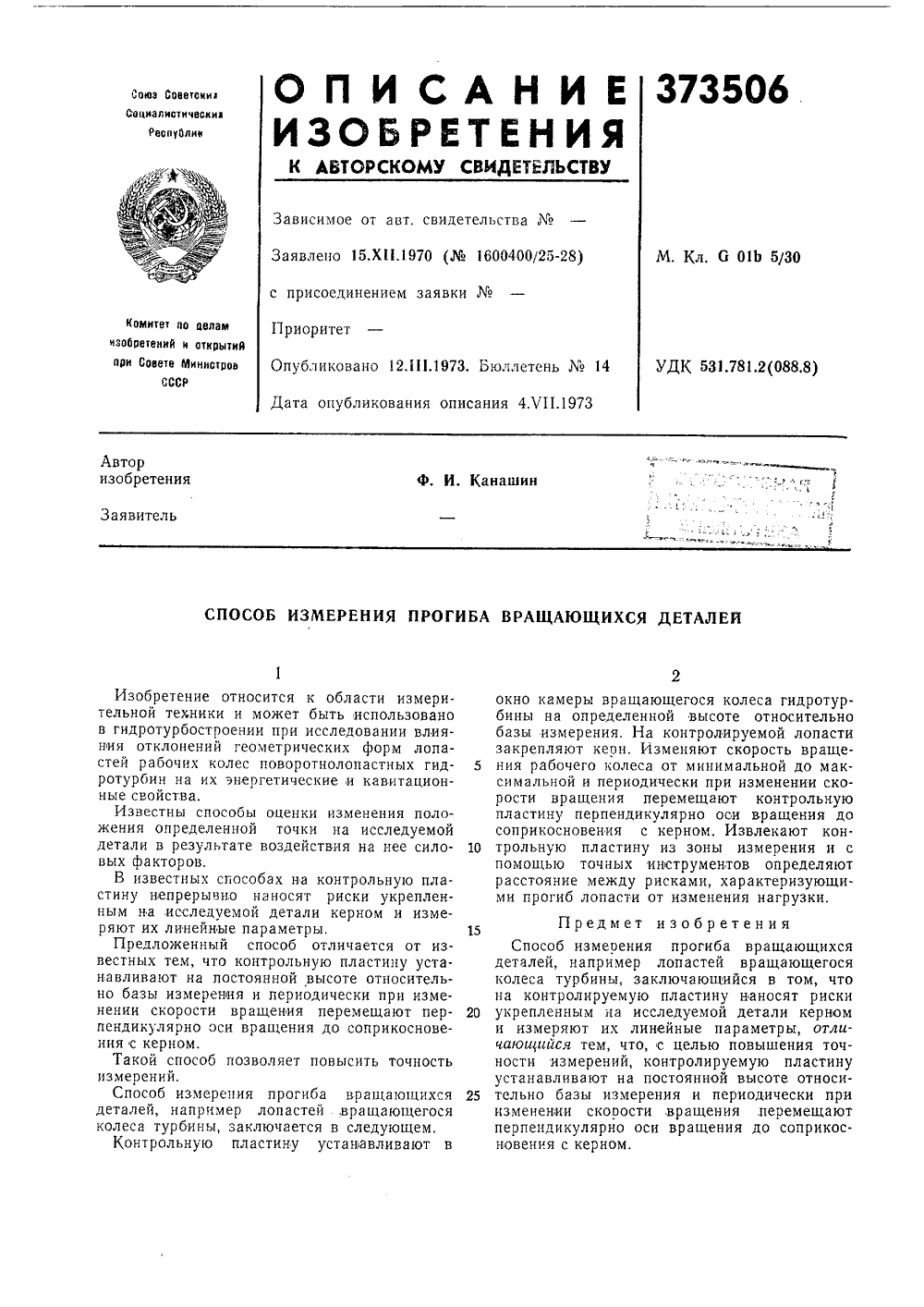

МПК: G01B 5/30

Метки: вращающихся, прогиба

...гидротурбин на их энергетические и кавитационные свойства.Известны способы оценки изменения положения определенной точки на исследуемой детали в результате воздействия на нее силовых факторов.В известных способах на контрольную пластину непрерывно наносят риски укрепленным на исследуемой детали керном и измеряют их линейные параметры,Предложенный способ отличается от известных тем, что контрольную пластину устанавливают на постоянной высоте относительно базы измерения и периодически при изменении скорости вращения перемещают перпендикулярно оси вращения до соприкосновения с керном.Такой способ позволяет повысить точность измерений.Способ измерения прогиба вращ я деталей, например лопастей ,вращя колеса турбины, заключается в...

Номер патента: 375467

Опубликовано: 01.01.1973

МПК: G01B 5/30

Метки: детали, относительного, поверхности, смещения, точки

...двух взаимно перпендикулярных направлениях.На фиг. 1 изображено предлагаемое устройство, вид сбоку; на фиг, 2 - разрез по А - Ана фиг. 1.Устройство содержит кронштейн 1, один конец которого снабжен упором 2 и предназначен для взаимодействия с фиксированной точкой детали 8, а второй конец несет датчик 4линейных перемещений, подвеску кронштейна,выполненную в виде двух подвижных направляющих б, с одной стороны скрепленных стяжкой б и гайками 7, а с другой стороны - крон Устройство работает следующим образом.При приложении нагрузки к детали 8 в направлении контроля и в перпендикулярном ему направлении поверхность деформируется, При этом упор 2 перемещается вместе с деталью 8 и, сжимая пружину 13, передвигает кронштейн 1 с направляющими б...

Номер патента: 378767

Опубликовано: 01.01.1973

Автор: Вител

МПК: G01B 5/30, G01N 33/24

Метки: вертикальных

...ажено оп определения асыпном маснных рабочей ов 1 и 2, соеосуд 1 снабмассиве грунпомещен груз б весов 7. Ввоздушная 5 где перечного сечения груплощадьза 5;площадьда 2 (местью стеннаружног опережду вн к) за сечен ного сечеутреннейвычетомия трубки ия сосу оверхпо- площади Изобретение относится к области строительства, в частности к устройствам для определения вертикальных перемещений в массиве грунта.Известные устройства для определения вертикальных перемещений, включающие заполненные рабочей жидкостью сообщающиеся сосуды, соединенные гибким шлангом, не позволяют определять вертикальные перемещения в массивах грунта.Цель изобретения - обеспечить использование устройства для определения вертикальных перемещений в насыпном массиве...

Номер патента: 381865

Опубликовано: 01.01.1973

Авторы: Биче, Мильчаков, Сафронов

МПК: G01B 5/08, G01B 5/30

Метки: линейных, размеров

...перемещаются во взаимно перпендикулярных направляющих 20 плиты. Измерцтельчые скобы полвешсныплоскими пружцнамп 12 1 кронц 1 тейцу кареток 2 и 3 и полж:маогся пружцноц 13. На губке 7 закпеплен электроконтактцый датчик 11, На губке б размецен подпружиненный 25 стержень 14 и стопорный механизм, выполненный в виде электромагнита 15 ц прижимной планки 1 б. Губка 7 имеет установо Ны 1 упор 17, вьпо,нены в пиле колпа, слукаший базой для установки нижнего предела 30 измерения НУ ля отсчета) деформации,Устройство работает следующим образом, Контролируемую деталь 18 устанавливают внутрь защитного кожуха б. Одновременно с закрытием крышки защитного кожуха 8 рукояткой защелки 9 приводят в действие рычажный механизм 10, подводящий к контролируемой...

Номер патента: 381866

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G01B 5/30, G01B 7/30, G01M 5/00 ...

Метки: вала, прогиба

...10 рующий прибор 18.Устройство работает следующим образом.При установке вала в центры зубцы поводка б внедряются в торец вала под действиемосевой силы, создаваемой перемещением пи 1 ноли задней бабки. Поскольку диск 7 жесткосвязан с поводком 6, то он занимает определенное положение по отношению к торцу вала. Если во время обработки торец вала изменит свое положение, то изменит соответ 2 о ствующим образом свое положение и диск.Поскольку твердость металла в разныхточках торца различна, то при установке валавозможно, что даже при строго перпендикулярном расположении торца и линии центров25 диск окажется расположенным под каким-тоуглом к нему. Чтобы это не вызывало ошибкив измерении, сигналы датчиков 12 и 18 поступают на электрический...

Номер патента: 381877

Опубликовано: 01.01.1973

Авторы: Мкртч, Собенникова

МПК: G01B 5/30

Метки: датчик, перемещений, угловых

...и рамочная вторичная обмотка выполненыв виде кольцевых секторов, причем угол по Оси боковых сторон (активных частей) обмотки 4 в начальпыи момент времени совпадают с осями полюсов магнитопровода 1.Принцип действия датчика угловых перемещений заключается в следующем. Две половины первичной обмотки 2 включены последовательно согласно (пли параллельно согласно) и создают суммирующуюся намагничивающую силу. Нейтральным (нулевым) положением подвижной вторичной обмотки 4 датчика является ее симметричное положение относительно магнитопровода 1. При таком положении суммарный магнитный поток, пронизывающий обмотку 4, равен нулю.При перемещении вторичной обмотки 4, например, влево увеличивается поток в левой части магпитопровода 1 и...

Номер патента: 381878

Опубликовано: 01.01.1973

МПК: G01B 5/30

Метки: датчик, перемещений, реостатный, угловых

...фиг. 2 - электричсхема его подключения,Датчик содержит основание 1 крепленным корпусом 2, в которо токопроводящая жидкость, напри верхней части корпуса 2, симме 5 сительно вертикальной оси уст креплены проволочные резисторь ющпе открытую обмотку, часть тактирует с ртутью. Обмотки резисторов 3 и 4 0 каркасах в виде спиралеи из кон провода. Осевые линии, каркасов расположены по обе стороны 0 - 0 на расстоянии 5. Чувствит ройства определяется геометриче 5 рами каркаса и расстоянием 5,Резисторы 3 и 4 имеют равное ние и соединены по схеме полум Для подачи питания и снятия сигнала служит монтажная пла 0 пенная с измерительной схемоп гибкого кабеля. Датчик в месте 6, установленным381878 5+ - 1 да,25 акав 2077/17 грнж 755 одпнсн Тнпогрвфия, пр,...

Номер патента: 412465

Опубликовано: 25.01.1974

МПК: B22D 15/02, G01B 5/30, G01L 5/00 ...

Метки: 412465

...си- прямоднако в я,в ретонки,х сжаты,ния покоторое гержняах,т.е,мет,изоб,ретен Это оое жен пара нями, раз,м Обеспечени цри охлаж втуя 1 моуголНа чар Образецпряжений, вга щий литуюпрямолинейличающийсяточностями изБыми,мета25 кото,рых вытяга в парании рамы,ные паралле для,исследования оста озникающих ир 1 и литье ,рамувьвеволненную в ных,и одной фасоинойтем, что, с целью ерения, он снабжен ст ллическими стержнями браны,из условия обесп ллельной им стенке при опертыми торца 1 ми в прльные стенки, рамы. из т иой лук Изобретение относится к исследразличных марок стали,и сплавов.Извеспы в литейном цроизводствецы типа литых рам, выполненных в встемы решеток, состоящих из трехугольных,и одной фасонной стенок. Отаком образце напряжения...

Номер патента: 415480

Опубликовано: 15.02.1974

МПК: G01B 5/30

Метки: 415480

...1 пи коордипатной сетки внутри плоских образцов нс оправдал себя применительно к образцам из древесины.Внутреннее строст структуры мет древесины характерна ярко выраженная анизстроппссть, поскольку показатели сВОЙстВ по разным структурным направлениям резко различаются ежду собой. Даже по одному структурному направлению свойства не остаются постояьлп, так как древесина представляет собой неоднородный слоистый материал, а все это в конечном итоге приводит к искажению размеров ячеек координатной сетки в процессе изготовления образца и влияет па качество и точность результатов наблюдений. Следует отметиь, что древесину невозможно сварить с использованием нагрева и сжатия, отдельные детали из древесины, как известно, склеивают.Подготовка...

Номер патента: 427250

Опубликовано: 05.05.1974

Авторы: Каунасский, Кумпикас, Рагульскис, Юркаускас

МПК: G01B 5/30

Метки: кинематических, парах, сопротивлениявращению, типавинт—гайка

...регистрации. 15С целью исключения дополнительных источников сопротивления при контроле предлагаемое устройство снабжено аэронаправляющими, по которым перемещается второй конец пружинной пластинки. гоНа чертеже представлена схема устройства для контроля кинематических пар типа винт - гайка.Устройство включает привод, контролируемый винт 1 и гайку 2, пружинную пластинку 25 3, одним концом прикрепленную к корпусу 4 .гайки 2. Другой конец пластинки прикреплен к наконечнику 5, вставленному в аэронаправляющие 6.Устройство работает следующим образом. зо При вращении винта в паре винт в ганка возникает момент сопротивления вращению. Гайка 2 с корпусом 4, пружинной пластинкой 3 и наконечником 5 стремится повернуться по направлению вращения винта,...

Номер патента: 430307

Опубликовано: 30.05.1974

Авторы: Бронштейн, Государственный, Красновский, Научно

МПК: G01B 5/30, G01N 3/08

Метки: грунта, образца, удлинения

...1.Подвижная ось 5 закреплена во втулке б, которая соединена с направляющей 7 короочатого сечения. Для центрирования направляющей 7 предусмотрены опоры 8.К направляющей 7 присоединен тросик 9, который перекинут через блочок 10, На конце тросика 9 закреплена подвеска 11, на кото;рую устанавливается задаваемый груз.К эластичной обойме 4 .в зависимости от вида испытуемого грунта крепятся снизу съемные ребра 12, а на боковые стенки - ребра И.Эластичная ооойма 4 закреплена спереди при помощи съемной осн 14, сзади - осью 15.Для измерения деформаций на приборе установлены индикаторы 1 б часового типа. ,которые закрепляются в направляющих 17. В исходном положении онн своими концами на нулевой отметке циферблата упираются в направляющую...

Номер патента: 432328

Опубликовано: 15.06.1974

Авторы: Мовсес, Таплашвили

МПК: G01B 5/30, G01M 5/00

Метки: балок, деформаций, поперечных

...25, расположенные по противоположным сторонам диска 23, служат для формирования счетных импульсов. Пере. мещенпе штока 21 осуществляется приводом, состоягцим из электродвигателя 26, на валу которого насажен кулачок 27. В исходном состоянии этот кула юк не касается штока 21, и цепь питания электродвигателя 26 разомкнута концевым переключателем 28, контактирующим с выступом 29 боковой поверхности кулачка. В схему устройства входят также преобразователи 30 - 31, преобразующие световые сигналы в электрические. Функциональная схема блока управления содержит формирователи 32 и ЗЗ, триггер 34, клапан 35, счетчик импульсов 36 и пусковую кнопку 37.Устройство работает следующим образом. При нажатии пусковой кнопки 37 через верхнюю пару ее...

Номер патента: 432329

Опубликовано: 15.06.1974

Авторы: Ахременко, Седышев, Ушков, Шилоносов

МПК: G01B 5/30, G01B 7/16

Метки: деформации, остаточной

...в направлении, перпендикулярном направленшо перемещения подвижной губки 4, прихват 11, соединенный с хомутом 12 при помощи плоско пружины 13, вьшолняюшей роль шарнира.С противоположного конца прихват 11 помощи пружины 14 притягивается к хом 12. Хомут 12 соединяет устройство со ш гой наводяще каретки (на чертеже не по казана).Устройство работает следующим образом Губки 3 и 4 охватывают контролируему 5 о деталь 15 и устанавливаются по се диаметральному размеру. В этом положении устройство цсцтрируется цо детали, частично поворачиваясь при этом на плоской пружине 13.Теперь перемещение устройства це вызывает перемещения губок 3 и 4. От упора в деталь поворачивастся рычаг 7 и освооождаст клин 10.Клин 10 перемещается в пазу направляющей 5 и...

Номер патента: 439687

Опубликовано: 15.08.1974

Автор: Чилингаришвили

МПК: G01B 5/30

Метки: бетонном, деформативных, массиве, прибор, свойств

Номер патента: 458700

Опубликовано: 30.01.1975

Авторы: Бобыль, Бойко, Козубов

МПК: G01B 5/30

Метки: ползучести

...пружпамп, середины которых жестко соединены соответственно с тремя точкамп гибкой ленты, расположецнымп на средней линии ленты на равных интервалах одна 25 от другой по длине ленты, а продольные оси пружин перпендикулярны к продольной оси гибкой ленты. Это обеспечивает постоянное расположение измерительной гибкой ленты на середине образца прп исследовании любых материалов с большой величиной ползучести.1-1 а фпг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 - впд на С-образную пружину по стрелке А.Устройство содержит гибкую ленту 1, пружинный натяжной механизм 2 и три С-образные ленточные пружины 3, 4 и 5, соединенные с лентой 1.Устройство работает следующим образом.На испытуемый образец устанавливают устройство с...

Номер патента: 461299

Опубликовано: 25.02.1975

Авторы: Ростунова, Упадышев

МПК: G01B 5/30

Метки: горизонтально, деформации, конструкции, расположенных, элементов

...концах, одна из которых соединена среперами и внешней трубкой, а другая - сконцами термокомпенсирующей пластины ивнутренней трубкой, а пластина закрепляется на исследуемом элементе своей среднейчастью. Это обеспечивает повышение точности измерений в условиях, когда поверхностьэлемента закрыта, например, коробами воздуховода,На фиг, 1 изображено предложенное устройство; на фиг. 2 - расчетно-аналитическая схема,Устройство содержит два репера 1, термокомпенсирующую пластину 2, выполненную из материала исследуемого элемента. Пластина прижата к исследуемому элементу 3 плоской пружиной 4 и закреплена в середине винтом 5. Одна пара жестких тяг 6 с шарнирами на концах соединяет реперы с внешней трубкой 7 так, что образуется внешний...

Номер патента: 469044

Опубликовано: 30.04.1975

Авторы: Головчанский, Плешаков, Сивоконенко, Скрипка, Явленский

МПК: G01B 5/30

Метки: жесткости, подшипников

...головки 22 и 30. В камеры 14 и 23 подается сжатый воздух, создающий внешнюю нагрузку на подшипник. Величина внешней нагрузки регулируется величиной зазора между камерами 14 и дисками 11 и 13 и камерами 23 и кольцевыми поясами верхней 6 и нижней 7 5 10 15 20 2,5 Зо 35 частей сборного вала, Чем зазор меньше, тем нагрузка больше.Вследствие технологических погрсш ностей при изготовлении в подшипнике 2 может возникнуть перекос внутреннего кольца относительно наружного.В предлагаемом устройстве исключено влияние внешних нагрузок па увеличение или уменьшение перекоса внутреннего кольца, что повышает чочность измерения, Радиальные нагрузки, создаваемые камерами 23, не оказывают влияния, так как онп равны по величине, расположены...

Номер патента: 469876

Опубликовано: 05.05.1975

Авторы: Белалов, Ведерников, Киреев, Лактионов, Лебедев

МПК: G01B 5/02, G01B 5/30

Метки: величины, напряжений, образцах, остаточных, проволочных

...из станины 1, на которой установлены две стойки - 2 и 3. Стойкисоединены направляющими 4, по которым совершает возвратно-поступательное движение5 ванна травления 5. Движение ванны осуществляет привод, который состоит из электродвигателя 6 и редуктора 7. На тихоходный валредуктора одет шкив 8, на который намотанонесколько витков тросика 9. Кроме того, троО сик 9 огибает направляющие ролики 10, а469876 Предмет изобретения Составитель Е. Кирееведактор М. Васильева Техред Е. Подурушина Корректор И, Позняковска Заказ 1914/3ЦНИИПИ Г Изд Ма 689ударственного коьпо делам изобретмосква, 7 К, Рау Тираж 782тета Совета Министров СССий и открытийская наб. д. 4/5 Подписное пография, пр. Сапунова, 2 концы его прикреплены к ванне травления. Ролики 10...

Номер патента: 469878

Опубликовано: 05.05.1975

Автор: Миодушевский

МПК: G01B 5/30

Метки: исследования, консольныхбалок, прогибов

...с нитью при заданном направлении силы. Зажим установлен на оси с возможностью поворота в опоре в плоскости действия силы, а экран жестко закреплен в зажиме. Сохранение направления действиясилы по отношеншо к балке (отслеживание)достигается за счет поворота зажима до совпадения отметки на визире, помещенном на5 свободном конце балки с нитью, на которойподвешен груз,На чертеже изображена схема устройства.Устройство состоит из неподвижной опоры 1,па которой шарнирно закреплен зажим 2, для10 поворота зажима служит рычаг 3, которыйможно зафиксировать в неподвижной направляющей 4. Один конец балки 5 и координатный экран 6 неполвжо закреплены в зажиме 2 и поворачиваются весте с ними. На дру 15 гом конце балки 5 подвешен на нити 7 груз8....

Номер патента: 474671

Опубликовано: 25.06.1975

Авторы: Басинский, Гусев

МПК: G01B 5/30

Метки: выработках, горных, динамометр, крепь, нагрузок

...и зависящего от цнтанси 1 вности светового потока. Прц отсутствии нагрузки на динамометр шторки 7 находятся474671 20 Предмет изобретения Составитель Л. Березкина едактор Л, Лашкова Техред М, Семенов Корректор В, Гутман844 Тираж 782епного комитета Совета Министрам изобретений и открытийЖ, Раунскан наб., д. 4/5 Заказ 932/364 11 зд Ц 1 И 1 ПИ Государст гго де МоскваПодиисноССР гии. Харьк. фил, пред. Патент в горизонтальном положении и свет от электрической лампочки 10 попадает на фотоэлемент через узкую щель, оставленную между гшторкахггг, Под дейспвисм нагрузки ца динаьмометрс смещается верхняя крышка 2, в которой укреплен дюраловый патрон с опорами 9. Через опоры смсщсцис вархней крышки перс;атся на шторки 7, которые при...

Номер патента: 478996

Опубликовано: 30.07.1975

Авторы: Абакумов, Корчунов, Селеннов

МПК: G01B 5/30, G01M 17/007

Метки: грунта, деформации, опорами, средства, транспортного

...рамемашины, Показания всех манометров 18 регистрируются кинокамерой 20. Для определения пространственного поло жения машины с учетом крена и дифферентаодновременно датчики 1 - 4 жестко закреплены на гусеничных балках рамы 13 машины.Датчики 5 - 12 перемещаются вместе с машиной по поверхности грунта.25 При перемещении машины по недеформируемому грунту величина 01 деформации грунта равна нулю, высота 6 столбов ртути в манометрах датчиков 5 - 12 одинакова.При этом высота 6 столба ртути уравнове щена высотой столба воды (6+ Н,).При движении машины по сминаемому грунту деформация грунта под машиной вызывает изменение высоты Й столба ртути в соответствующем манометре,Величину Н, деформации грунта по замеренной высоте Й столба ртути определяют...

Номер патента: 483566

Опубликовано: 05.09.1975

Автор: Чиж

МПК: G01B 5/30

Метки: базометр, биметаллический, проволочный

...расширения и отсчетное устройство.Недостатком известных базометров является их малая чувствительность, обусловленная возникающими препятствиями свободному движению проволок при изменении базы.Цель изобретения - повышение чувствительности базометра.Для этого базометр выполнен со шкальными балансирами, подвешенными к проволокам в середине пролета между базисны:.и тумбами, а концы проволок закреплены в тумбах шарнирно.На фиг. 1 изображен предложенный базометр, вид сбоку; на фиг. 2 - то же, вид сверху.Базометр включает базисные тумбы 1 и 2, к которым шарнирно прикреплены две проволоки 3 и 4 с резко отличными коэффициентами линейного расширения, например, одна проволока может быть из инвара, а другая из латуни, Провес проволок...

Номер патента: 506750

Опубликовано: 15.03.1976

Авторы: Гогоци, Гоцуленко, Грушевский

МПК: G01B 5/30

Метки: испытаниях, момента, образов, разрушения, термостойкость, цилиндрических

...этого щупакасается образца 4, а второй прижат к штифту 5, который перемещается по направляюн,ей 6.Штифт 5 через шарнир 7 присоединен кав араму рычажному щупу 8, который прижатк образцу в точке, диаметрально противоположной точке касания щупа 3. Шуп 8 соединен с датчиком 9 перемещений вточке 10. Для10 обеспечения нормальной работы устройствапри высокой температуре рычажные щупы 3и 8 выполнены с вставками из тугоплавкогатеплопроводя щего материала, которые непосредственно прикасаются к исследуемому об 15 разцу. Соотношение диаметров вставок подбирается из условия термокомпенсации диаметрального термического расширения в точке 10.К щупу 8 в точке 11 присоединен дополни 20 тельный датчик 12 перемещений. Положениеточки 11 выбирается таким,...

Номер патента: 508659

Опубликовано: 30.03.1976

Авторы: Варакин, Коровина, Охрименко, Пузанков, Токарев, Тюрин, Фетисов, Экарев

МПК: G01B 5/30

Метки: координатной, сетки

...исследования деформаций с применением координатных сеток при ковке слитков.Известны способы получения координатныхсеток (решеток) либо путем предварительнойзаливки в металл слитка инородных элементов, например, в виде колец, либо путем введения в металл слитка радиоактивных изотопов. По деформации такой координатной сетки, которую определяют на образцах, вырезанных из слитка, судят о внутренних деформациях при ковке слитка.Недостатками известных способов являютсянарушение однородности по сечению слиткавследствие введения в него инородных элементов и технические трудности при использовании радиоактивных изотопов, вводимых в металл слитка при заливке,Целью изобретения является повышениеточности измерений,Это достигается тем, что...
