Устройство для измерения прогиба образца при его испытании
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

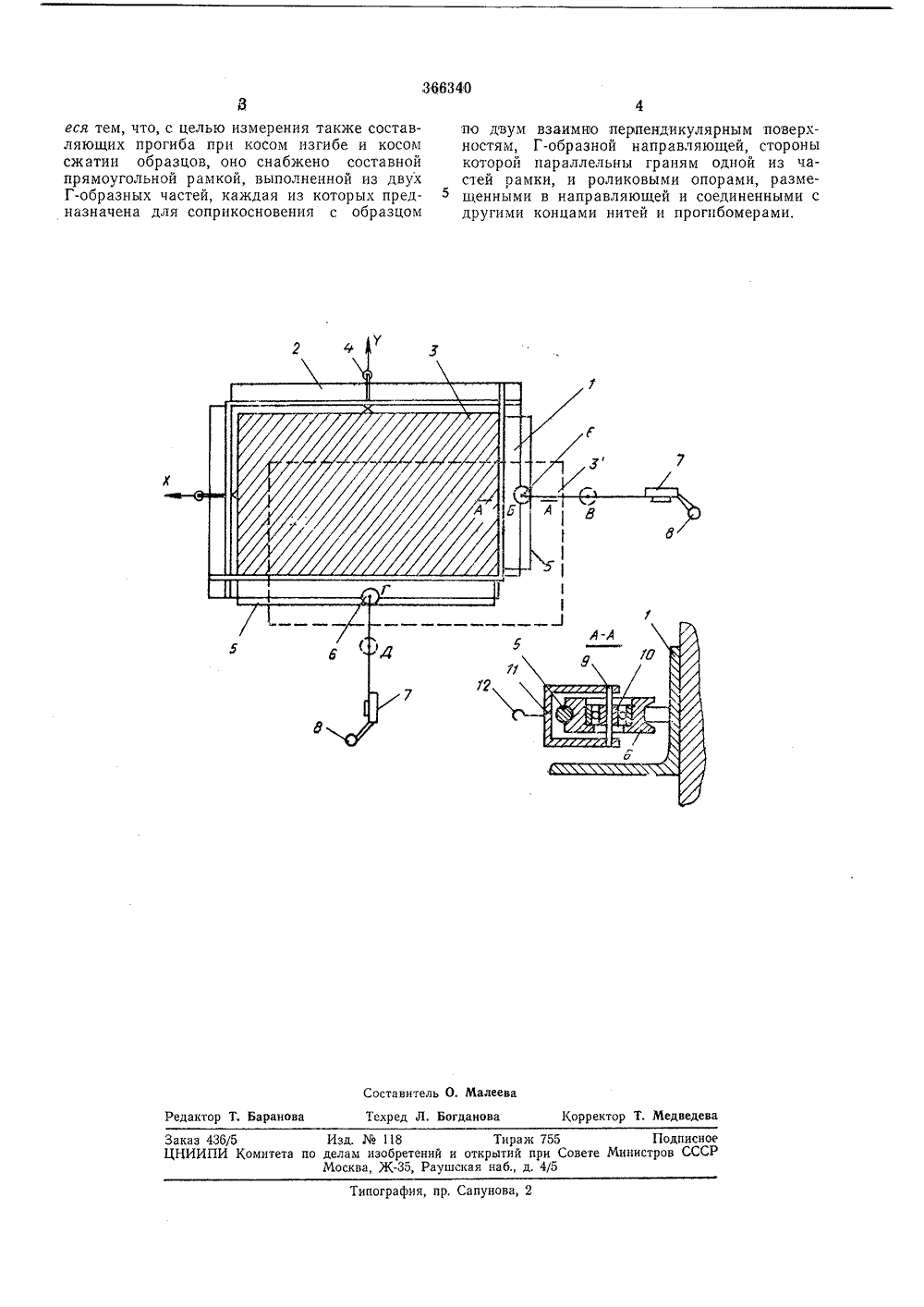

366340 ОП ИСАНИЕ ИЗОБРЕТЕНИЯ М АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союа Соеетскик Социалистическик РеспубликЗависимое от авт. свидетельстваЗаявлено 13,1,1971 ( 1620265/25-28) М, Кл. б 01 Ь 53 присоединением заявкиКомитет по делам аобретеиий и открыти лри Соеете Мииистрое СССтюллетень7 Дата опубликования описания 2.1 П.19 Авторыизобретени В. И. Баб Ю, М. Руденко Полтавский инженерно-строительный явит УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ПРОГИБА ОБРАЗЦА ПРИ ЕГО ИСПЫТАНИИ2 волоки и установлена на части 1 рамки, по которой перемещается ролик б с пазом, соединенный гибкой нитью с прогцбомером 7, закрепленным на неподвижной штанге 8. Для уменьшения трения ось ролика 9 посажена на подшипник 10, К хомутику 11 с помощью крючка 12 крепится гибкая ццть прогцбомера.Устройство работает следующим образом, 10 Прц действии косого изгиба илц косогосжатия в результате прогиба образец 3 занимает положение 3. Прц этом ролик б под действием груза, приложенного к гибкой нити, стремится занять такое положение, чтобы гибкая нн была перпендикулярна оси прогцбомера, т, е. переместится цз точки Б в точку В (в плоскости Х) и цз точки Г в точку Д (в плоскости У). Отрезки БВ и ГД ц будут составляющими прогиба в этих плоскостях. Таким образом, подвижное крепление нитей прогцбомеров к образцу дает возможность получать действительные составляющие прогиба, а по нцм и величину прогиба,едмет цзооретен Устройство для измерения про ца прц его испытании, содержащ меры с гибкими нитями, одни цз торых закрепляются на образце, ба образ- ее прогибокоццов коотличают 4 еИзобретение относится к технике измерения прогибов и предназначено для использования при проведении научно-исследовательских работ.Известно устройство для измерения прогиба образца при его испытании, содержащее прогибомеры с гибкими нитями, одни цз концов которых закрепляются на образце,Однако таким устройством невозможно измерять составляющие прогиба при косом изгибе и косом сжатии образцов.Предлагаемое устройсгво снабжено составной прямоугольной рамкой, выполненной пз двух Г-образных частей, каждая из которых предназначена для соприкосновения с образцом по двум взаимно перпендикулярным поверхностям, Г-образной направляющей, стороны которой параллельны граням одной из частей рамки, и роликовыми опорами, размещенными в направляющей и соединенными с другими концами нитей и прогпбомерами.На чертеже изображено предлагаемое устройство, общий вид, с разрезом по А - А,Оно содержит составную прямоугольную рамку уголкового профиля, выполненную цз двух Г-образных частей 1 и 2. Рамка крепится на образце 3 с помощью болтов 4, установленных ца части 2 рамки, а часть 1 рамки плотно прилегает к образцу 3, Г-образная направляющая 5 выполнена из круглой про, ":т ". - ;. ","кнститут .:.;", ". ".:, ".,ЯКорректор Т, Медведева Редактор Т. Баранова Заказ 436/5 Изд.118 Тираж 755 Подписное ЦНИИПИ Комитета по делам изобретений и открь 1 тий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5Типография, пр, Сапунова, 2 еся тем, что, с целью измерения также составляющих прогиба при косом изгибе и косом сжатии образцов, оно снабжено составной прямоугольной рамкой, выполненной из двух Г-образных частей, каждая из которых предназначена для соприкосновения с образцом по двум взаимно перпендикулярным поверхностям, Г-образной направляющей, стороны которой параллельны граням одной из частей рамки, и роликовыми опорами, размещенными в направляющей и соединенными с другими концами нитей и прогпбомерами,
СмотретьЗаявка
1620265
Полтавский инженерно строительный институ
В. И. Бабич, Ю. М. Руденко
МПК / Метки
МПК: G01B 5/30
Метки: испытании, образца, прогиба
Опубликовано: 01.01.1973
Код ссылки
<a href="https://patents.su/2-366340-ustrojjstvo-dlya-izmereniya-progiba-obrazca-pri-ego-ispytanii.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для измерения прогиба образца при его испытании</a>
