Фридлянд

Номер патента: 902067

Опубликовано: 30.01.1982

Авторы: Зимин, Ланцева, Пакин, Рыхлицкий, Фридлянд

МПК: G11B 15/46

Метки: движения, ленты, магнитной, скоростью

...И-НЕ 19. Выходы первого счетчика 8 соединены через шестой элемент И.-НЕ 20 со входами второго и третьего триггеров 11 и 16, а выход первого триггера 3 подключен ко второму входу пятого элемента И-НЕ 19 и к четвертному триггеру 21. Выход четвертого триггера 21 подсоединен ко второму входу второго элемента И-НЕ 12 и к пятому триггеру 22. Выход пятого триггера 21 соединен со вторымвходом четвертого элемента И-НЕ 17, с третьим входом пятого элемента И-НЕ 19 и с шестым триггером 23, подключенным к третьим входам второго и четвертого элементов И-НЕ 12 и 17 и к четвертому входу пятого элемента И-НЕ 10.Выходы второго и четвертого элементов И-НЕ 12 и 17 соединены через второй и третий инверторы 24 и 25 соответственно с первым и вторым...

Номер патента: 891253

Опубликовано: 23.12.1981

Авторы: Петухов, Фридлянд

МПК: B23C 1/14

Метки: станок, фрезерный, широкоуниверсальный

...16 установлены жесткие упоры 20, на которых размещены микропереключатели 21, взаимодействующие с рычагом 17 посредством толкателей 22. В корпусе 15 размещены подпружиненные упоры 23 и жесткие регулируемые упоры 24, соответственно взаимодействующие с плитой 16 блока управления.Переключение скоростей осуществляют следующим образом.При работе станка, когда вертикальная головка в нерабочем положении, по команде на переключение диапазонов скоростей электродвигатель 9 передает вращение шестерням 10 - 12 и при помощи штифта 25 поворачивают вместе с рычагом 17 плиту 16: Поворот плиты 16 осуществляется до тех пор, пока она не упрется в жесткий регулируемый упор 24.Рычаг 17 продолжает поворот, нажимает на толкатель 22, вызывая срабатывание...

Номер патента: 874477

Опубликовано: 23.10.1981

Авторы: Крок, Курилко, Фрид, Фридлянд

МПК: B63H 25/38

Метки: руль, судна

...тО ном клее 6, закрепленные к пояскам 2 вин.тами 7.Предлагаемая конструкция руля судна обес.печивает защиту обшивки руля от коррозии, так как обшивка выполнена из антикоррозионного материала (стеклопластика), При этом получена композиция (из металла и пластмассы), монолитная н прочная трехслойная конструкция профилированного руля, средний слой которого. состоит из пенопласта, а наружными слоями является обшивка нз стеклопластика, обладающего хорошей адгезией по отношснию к пенопласту, Компоэитная конструкция руля дает значительную экономию веса ввилу пс.0 1.5 пользования в качестве обшивки стеклопластика вместо металла и в качестве внутреннего заполнителя пенопласта вместо заполнителя типа пека, применяющегося для заполнения...

Номер патента: 873017

Опубликовано: 15.10.1981

Авторы: Кирьяков, Маркина, Махортова, Фридлянд

МПК: G01N 3/20

Метки: зоне, испытания, образованию, сварного, соединения, сопротивляемость, сплавления, трещин

...в несколько проходов, например, под флюсом. Для вы сокопрочной среднелегированной стали сварку ведут с получением мягкого сварного шва, например аустенитного. Этим достигается высокая стойкость соединения в целом против хрупкого разрушения. Перед сваркой стыкуемые образцы собирают без зазора.Поверхность стыковки при последующем испытании является концентратором напряжений.873017 Формула изобретения Составитель И. Кузьмин Редактор И. Касарда Техред Л. Бойкас Корректор Н. Стен Заказ 9016/64 Тираж 910 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035. Москва, Ж 35, Раушская наб., д. 4/5 Филиал ППП Патою, г. Ужгород, ул. Проектная, 4После сварки и охлаждения образца его размещают на опорах 4 и 5...

Номер патента: 868961

Опубликовано: 30.09.1981

Авторы: Одинцов, Пакин, Фридлянд, Фролов

МПК: H02P 5/46

Метки: лентопротяжного, механизма, электропривод

...схемах И-НЕ 4 и 5,через пятую логическую схему И-НЕ 26и через первую логическую схему ИЛИНЕ 28 сигнал поступает на один извходов ключевой схем. 2, обеспечивая868961 Формула изобретения подключение электродвигателяк уси-: лителю 3 мощности и движение магнитной ленты в прямом направлении,После полного. израсходования магнитной ленты появляется сигнал на ши 5 не "Окончание ленты" (например, от фотодатчика), который вызывает появлен.".е сигнала на выходе блока 30 формирования паузы, например ка четырех логических схемах ИЛИ-НЕ, трех логических схемах И-НЕ и каскадов согласования на транзисторах, к через первую 28 или вторую 29 логические схемы ИЛИ-НЕ (через первую 28 - при движении магнитной ленты в прямом направлении, через вторую...

Номер патента: 844178

Опубликовано: 07.07.1981

Автор: Фридлянд

МПК: B23K 9/16

Метки: плазменной

...Зажигают плазменную дугу в моноокиси углеродарасход которой поддерживают в пределах (1 - 6) 10- л/А с в зависимости от природы вводимого далее в состав ллаамообразующей среды химически активного вещества, как правило, в аиде таза, После выхода дуги на режим с постоянным возобновлением электрода, производимому согласно авт. св. СССР Ма 479583, в плазмообразующую среду вводят химически активный газ в количестве, обеспечивающем поддержание этого режима, контролируемого по величине теплового потока в электрод.При использовании в качестве химически активного газа наиболее мягкого окислителя двуокиси углерода расход моноокиси углерода устанавливают ближе к нижнему пределу указанного вьвше диапазона, т. е. к 1 Х 10-ал/А с, при...

Номер патента: 843004

Опубликовано: 30.06.1981

Авторы: Беляхин, Николаев, Парфенов, Фридлянд

МПК: H01G 13/02

Метки: намотки, электролитическихконденсаторов

...и приводной механизм, платадля размещения рулонов катоднойфольги, механизма подачи фольги иотрезных ножей жестко закрепленана станине под острым углом к ееплоскости, соответствующим углу смещения витков катодной фольги наоправке.На фиг.1 изображено устройство,общий вид; на фиг.2 - то же, видсверху.Предлагаемое устройство состоитиз установленных на станине 1 шпинделя 2 с оправкой 3, прижима 4 иплаты 5, Оправка 3 представляет собой стержень, на котором установленаэластичная изолирующая втулка 6, ккоторому приварен конец ленты анодной фольги 7 и поджат прижимом 4конец бумажной ленты 8. Плата 5 жестко закреплена на станине 1 под острымуглом, меньшим 90 , к ее поверхности.оНа плате 5 установлены шпиндель9 с рулоном катодной фольги 10,...

Номер патента: 841871

Опубликовано: 30.06.1981

Авторы: Живов, Лебединская, Мохов, Фридлянд

МПК: B23K 35/06

Метки: дуговыхпроцессов, неплавящийся, электрод

...и работа электрода становится невозможной, Вставка с заглублением по предлагаемому изобретению обладает значительно меньшим тепловым сопротивлением, благодаря чему температура ее при прочих равных условиях на 150- 300 С ниже, чем у вставки без за 0глубления. физически это объясняется тем, что при наличии заглубленияуменьшается расстояние от рабочейповерхностивставки, воспринимающейфактически весь тепловой поток отдуги, до охлаждающей катод жидкостиили прослойки из теплопроводного металла между вставкой и этой жидкостью, Тепловой поток от дуги, первоначально направленный вдоль оси катода, как бы отражается от боковых поверхностей конуса и значительнаяего часть, регулируемая величинойзаглубления, направляется в радиальном направлении к...

Номер патента: 834739

Опубликовано: 30.05.1981

Авторы: Берман, Митрейтер, Фридлянд

МПК: G09G 1/10

Метки: графи-ческой, информации, отображения, трубки, экране, электро-hho-лучевой

...управляющие разрядностямии режнмамй счета и коммутирующиесигналы, Блок 1 управления можетвключать в себя дешифратор кодов адреса, выдающий импульс записи соответствующему приемнику информациив соответствующий момент времени,регистр записи командного слова сосхемами дешифрации кода типа информации, триггерные и логические схеЗО 35 40 45 ЗО 55 еО где Х и У - координаты текущей точки дуги (окружности)% - ее радиус.Учитывая, что Уе Йсозь,где 9 - угол между направлением на текущую точку и осью У , и перехода к дифференциальной Форме, получимдх йдС М - дСсо 5 ф 5 и 6 Подставляя Хк вп 1 з, имеемдх дРдсещ 3 Я а со ь ц 4дС Взяв интеграл и записав результатв дискретной форме, получимХ щ Х + йй со 55 аР (8)к 4 с 8ДСсоответствующие реверсивные...

Номер патента: 830552

Опубликовано: 15.05.1981

Авторы: Пакин, Рыхлицкий, Фридлянд, Фролов

МПК: G11B 15/46

Метки: записи, ленточного, носителя, скоростьюперемещения

...10 импульсов. Выход второго формирователя 10 импульсов подсоединен ко второму входу третьего триггера 6, выход которого соединен через второй блок 11 согласования со вторым входом второго триггера 4. Устройство содержит также первый логический элемент И 12, третий блок 13 согласования, подсоединенный ко второму выходу второго триггера 4, включенные последовательно четвертый блок 14 согласования, выполненный со входной шиной 15 пуска, и второй логический элемент И 16. При этом второй логический элемент И 16 подсоединен к выходу второго формирователя 10 импульсов, кроме того устройство содержит включенные последовательно третий логический элемент И 17, первый многоразрядный счетчик 18 и четвертый логический элемент И 19 и...

Номер патента: 818793

Опубликовано: 07.04.1981

Авторы: Кудрявцев, Фридлянд

МПК: B23K 35/00

Метки: дляплазменной, работоспособностинеплавящихся, электродов

...работать исследуемый электрод, и контактирующую с ним вводят диссоциирующее углеродсодержащее соединение (углеводороды, моноокись углерода) в количестве, необходимом для постоянного возобновления электрода.В указанной смеси зажигают дугу, устанавливают рабочий ток для исследуемого катода и поддерживают дугу на этом токе в течение 2 - 3 мин, после чего дугу выключают. После выключения дуги определяют, какая часть рабочей поверхности электрода покрыта углеродом.Электрод считают работоспособным, если его рабочая поверхность полностью покрыта углеродом, Электрод считают неработоспособным, если углерод на его рабочей поверхности полностью или частично отсутствует. В этом случае определяют, какой из факторов вызывает эту...

Номер патента: 815861

Опубликовано: 23.03.1981

Авторы: Сошников, Фридлянд

МПК: H03D 3/20

Метки: детектор, фазовый

...питания усилителей 3 и 6,уменьшаяО до "0".Иа входе фильтра 4 также происходит пропорциональное усиление амплитудй импульсов триггера - О , в результате отношение 0 Т, где Т- период частоты источника 1 опорного 15сигнала, не меняет своего исходногозначения. Ввиду применения в данномустройстве жесткой обратной связи(элементы 5-8) стабильность точностных параметров детектора обеспечи Овается и при изменении частоты источника 1 опорного сигнала 1, вследствие действия температуры и бросковпитающего напряжения. Фазовый детектор, содержащий последовательно соединенные источник опорного сигнала, триггер, другой вход которого является входом устройства и фильтр, выход которого является выходом устройства, о т л и - ч а ю щ и й с я тем,...

Номер патента: 800600

Опубликовано: 30.01.1981

Автор: Фридлянд

МПК: G01B 5/24

Метки: паза, симметричностишпоночного

...с дном проверяемого паза,Способ осуществляется следующим образом.Проверяемый объект, например вал. устанавливают в призму так, чтобы наконечник закрепленной в ней отсчетной головки, ось которой совпадает с биссектрисой призмы, вошел в проверяемый паз и коснулся его дна. Затем поворачивают вал в призме в обе стороны поочередно до упора стенки паза в боковую поверхность наконечника и снимают отсчеты.На чертеже представлено устройствс для реализации предлагаемого способа. В призме 1 установлена центрирующая втулка 2, ось которой совпадает с биссектрисой призмы, Сквозь нее пропущен шток 3 с измерительным наконечником 4, который связан с отсчетной головкой 5.Проверяемый вал б устанавливают в призму 1 так, чтобы наконечник 4800600...

Номер патента: 783871

Опубликовано: 30.11.1980

Авторы: Беляхин, Николаев, Парфенов, Фридлянд

МПК: H01G 13/02

Метки: конденсаторов, намотки, секций, электролитических

...13, контактирующий за счет усилия пружины 14 с кулачком 15. Кулачок 15 кинематически связан качающимся на оси двуплечим рычагом 7 с помощью зубчатых колес 16 и 17, редуктора 18, кулачка 19, ролика 20 и выступа 21 на рычаге 7. Привод устройства осуществляется от вала 22 через редуктор 18. Для отрезки катоцной ленты устройство снабжено ножами: неподвижным 23 и подвижным 24; а для загибки заправляемого конца катодной фольги 2- ползуном 25. Намоточная оправка 26, на которую вместе с катодной фольгой 2производится намотка бумажной ленты 27 и аноцной фольги 28, установлена во вращающейся цанге 29. к нему анопной фольгой 28, к которой прижата бумажная лента 27 При вращении вала 22 поворачиваются кулачки 15 и 19. Кулачок 15 через рычаг11 и...

Номер патента: 783843

Опубликовано: 30.11.1980

Авторы: Зимин, Ланцева, Пакин, Рыхлицкий, Туркин, Фридлянд

МПК: G11B 15/02

Метки: аппарата, записи, лентопротяжным, магнитной, механизмом, стартстопным

...частоты и непосредственно - Формирователь 4 команд и датчик 5 Скорости, связанный с электродвигателем 6, а также логическая схема 7. Выходы схемы 1 подключены через усилитель 8 мощности к согласующему каскаду 9, а выход схемы 7 через блок 10 совпадения - к усилителю 11 мощности.С выхода 12 формирователя 4 на схему 1 подается команда Прямой ход", и тогда с выхода 13 схема на усилитель 8 поступает сигнал, обеспечивающий через каскад 9 подачу на электродвигатель повышенного напряжения. 33 Происходит разгон ротора электродвигателя. Одновременно с выхода 14 схемы 1 приходит сигнал на делитель 2, а с выхода 15 делителя 2 идет импульсная -йоследовательность с частотой, Щ значение которой меньше частоты, "име" ющейся на выходе 15 в режиме,...

Номер патента: 777722

Опубликовано: 07.11.1980

Авторы: Бекрев, Пакин, Рыхлицкий, Фридлянд, Шевченко

МПК: G11B 15/43

Метки: лентопротяжный, механизм

...электродвигателем 2, кинематически соединенным с приемной катушкой 3, измеритель тока 4, выполненный на транзисторе 5 и резисторах 6 и 7, ключевой каскад 8 на транзисторе 9 и резисторах 10 и 11. База транзистора 5 подключена к электродвигателю 2 и через резистор 6 к эмиттеру и плюсовой шине источника питания, а минусовая шина источника питания - через резистор 7 к коллектору транзистора 5 и через последовательно соединенные резистор 10 и 11 к777722 Формула изобретения Составитель Ю. Богородскийедактор Т. Клюкина Техред И. Заболотнова Корректор С. Хел Тираж 673по делам изобретенийская наб., д. 4/5 Изд,565 рственного комитета СС13035, Москва, Ж, Ра аказ 2423/10 НПО Поиск Годписно крыти ография, пр, Сапунов коллектору транзистора 9,...

Номер патента: 769723

Опубликовано: 07.10.1980

Авторы: Росаткевич, Сошников, Фридлянд

МПК: H03K 5/156

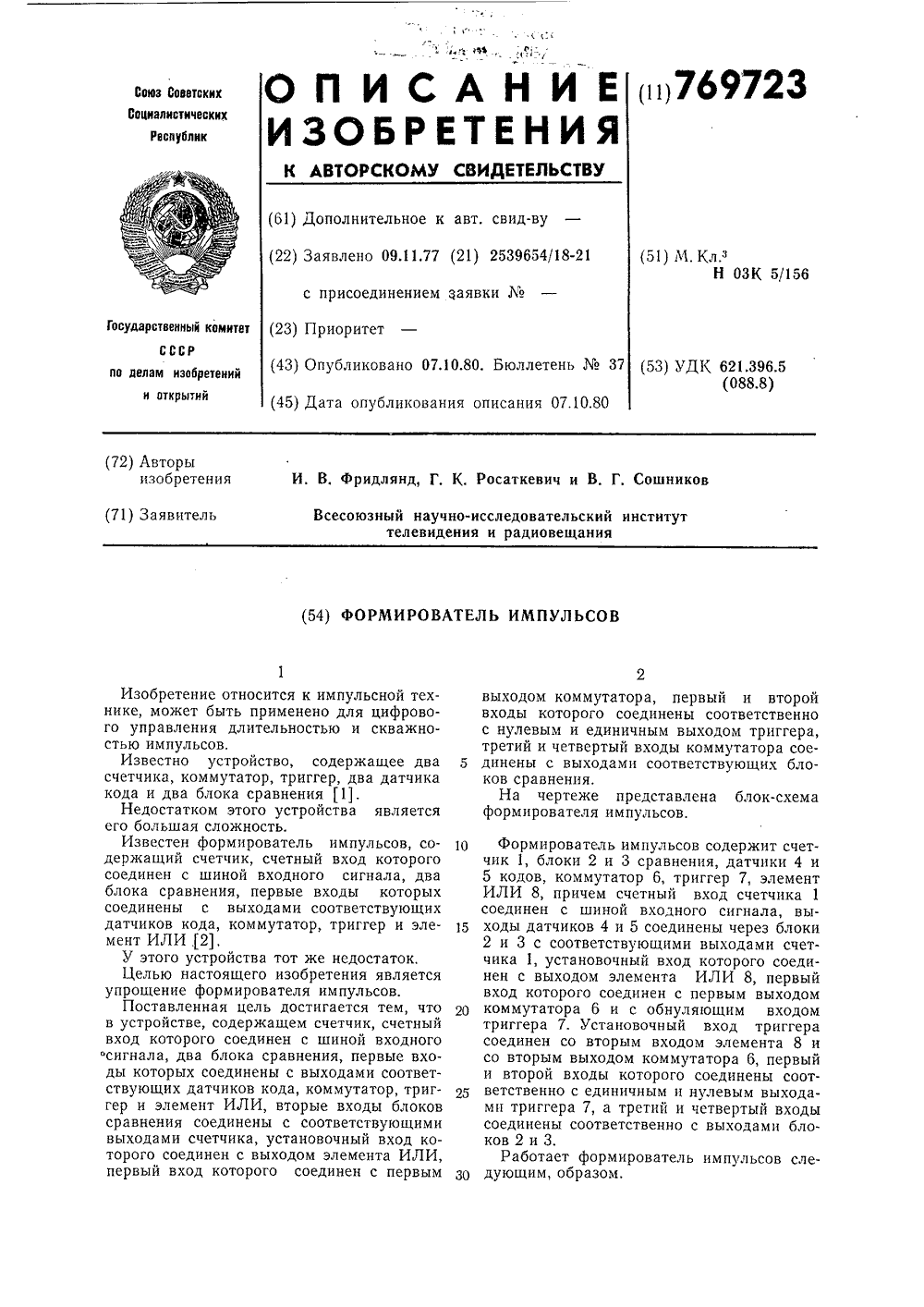

Метки: импульсов, формирователь

...триггера соединен со вторым входом элемента 8 и со вторым выходом коммутатора 6, первый и второй входы которого соединены соответственно с единичным и нулевым выходами триггера 7, а третий и четвертый входы соединены соответственно с выходами блоков 2 и 3.Работает формирователь импульсов слеЗ 0 дующим, образом.769723 Формула изобретения Составитель Н. Коновалов Техред И, ПенчкоКорректор О. Силуянова Редактор Б. федотов Заказ 2255/16 Изд. Мо 515 Тираж 995 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 На входную шину поступают высокочастотные импульсы, которые пересчитываются счетчиком 1. Блоки 2 и 3 выбирают состояния счетчиков,...

Номер патента: 736194

Опубликовано: 25.05.1980

Автор: Фридлянд

МПК: H01G 13/02

Метки: конденсаторов, намотки, рулонных, секции, электрических

...механизма установлены цож 10 дляотрезки ленты и направляющий ролик 11.Дтел направления лент от шпинделя 1 к лентозацравочному механизму служит направляющий ролик 12. Из трех лентозаправочныхмеханизмов, два крайних имеют неподвижнуюнаправляющую 5, выставленную так, чтобы, эаправляемая лецта 2 направлялась пластинами9 по касательной к диаметру оправки 3. Средний лентозаправочный механизм имеет подвижную направляющую 5, установленнуео ца оси13, и в еесходном положении под действиемпружины 14 опирающуюся ца регулируемыйупор 15, Ползуц 6 лентозаправочного мехаееиэма снабжен планкой со скосом 16, взаимо- действующей с роликами 17 поворотного диска 18, причем положение роликов 17 можноменять относительно оси поворота диска 18,Количество...

Номер патента: 702485

Опубликовано: 05.12.1979

Авторы: Росаткевич, Сошников, Фридлянд

МПК: H03D 3/20

Метки: детектор, фазовый

...участке своей характеристики (фиг,2 а), широтный интервал на выходе триггера 2 преобразуетсяв сигнал, пропорцибнальный разности фаз сраниваемых сигналов, При этом на первый вход триггера 2 поступает один из парафазных сигналов (фиг.2 а,/,з 702485 4 Формула изобретения ИИПИ Заказ 7607/52 Фи л ППП Патент, г. Ужгород, ул. Проектная 5) который, пройдя, через элементИЛИ 8, преобразуется формирователем4 в короткие импульсы( (фиг.2 в), ана второй вход поступает Фазомодулированный сигнал, также сформированный формирователем 9. (Фиг.2 г) .Обратная связь выключена, на выходе элемента И 5 импульсов нет,поскольку импульсы опорного генератора 1 и фазомодулированного сигналане совпадают во времени,В момент флюктуации (фиг.2 г) импульсов ФМ сигнала...

Номер патента: 693430

Опубликовано: 25.10.1979

Авторы: Афанасьев, Пакин, Фридлянд

МПК: G11B 15/46

Метки: аппарате, записи, магнитного, магнитной, носителя, перемещения, скорости

...демпфером, сглажива 0- ем низкоастотцые колебания.Рассмотренные ососенности построен ц 5 и работь устрОйства позволяот получить скорость врашения электродвигателя 8 дО единиц ОбОрстов в минуту при зйданнОЙ точцост. из о бр етен ил Ро рмула Устройство для регулировании скорости перемешеция магнитного носителя в аппарате магнитной записи, содержашее блок сравцецпл, входы и и кол которого подклочены соответственно к генератору опорной частоты, датчику скорости и ко входу усилителя мощности, и электродвигатель, на валу которого укреплен ведущий оолик, о т л и ч а ю ш е е с я тем, что, с целью повышения точности работы устройства, оно содержит преобразователь цапряжения, электролитический конденсатор и упраияемый регулятор тока; первый...

Номер патента: 692837

Опубликовано: 25.10.1979

Авторы: Берестян, Недужий, Петрова, Прудников, Фридлянд

МПК: C08G 12/40

Метки: бумаги, пропитки, состав

...свойствами.Поставленная цель достигается тем, чтосостав для пропитки бумаг содержит перечисленные компоненты при следующем соотношении, вес.%:Формалин 57-59Уротропин 1,1- 1,2 Мочевина 25-24Мелам ин 4;5-4,8Вода ОстальноеП р и м е р. Изготовленйе состава дляпропитки бумаг.В стальйой или эмалированный реактор, снабженный рамно-якорной мешалкой, обратнымхолодильником и рубашкой для обогрева, припЕремешивании загружают последовательноформалин, уротропин, мочевину и меламин,Затем смесь нагревают до 36 - 40 С, подаваяпар в рубашку реактора; после чего обогревпрекращают из.за экзотермического характерареакции:,При достижении температуры 70 С смесьвыдерживают в течение 10-15 мин и вводятв реакционную среду воду с температурой10-25...

Номер патента: 680036

Опубликовано: 15.08.1979

Авторы: Афанасьев, Пакин, Рыхлицкий, Фридлянд

МПК: G11B 15/44

Метки: движения, ленты, магнитной, скорости, стабилизации

...колебанияленты,Наиболее близким к изобретению нотехяичес кой сущности является устройство, содержащее электродвигатель, датчик скорости вращения электродвигателя,опорный генератор и блок преобразования,соединенный с датчиком скорости я опорным, генератором 21 едена бтва.ержит электродвнгаскорости, опорный г ан на чертеже ) и ания, соединенный с6800363 4опорным генератором и датчиком 2 ско- формула и зобретенияростн. ЦНИИПИ Заказ 4801/47 Тираж 681 Подписное филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Устройство снабжено транзистором 4, конденсатором 5 и резисторами 6, 7 и 8. Резистор 6 включен параллельно кон;5 денсатору 5 и транзистору 4. Резисторы 7 и 8 образуют базовый делитель. Устройство работает следующим...

Номер патента: 672650

Опубликовано: 05.07.1979

Авторы: Васин, Пакин, Рыхлицкий, Фридлянд

МПК: G11B 15/18

Метки: лентопротяжным, механизмом

...5 подключен к одному"йз входов элемента совпадения б, втб"рой Вход "которого через резистор, 7первой интегрирующей цепи подключенк выходу элемента совпадения 4, авыход - к одному из входов блокаформирования сброса 8, второй входкоторого через резистор 9 второй интегрирующей цепи связан с источником питания. Выход элемента совпадения б подключен к одному иэ входовкомандного триггера 10, один из выходов которого подключен к одномуиз входов элемента совпадения 11, авторой его выход через усилитель"мощности 12 связан с электродвигателем13.При включении питания наличиевторой интегрирующей цепи на одномиз входов каскада Формирования сброса 8 обеспечивает появление сигналана его выходе, который через каскадсброса 2 устанавливает...

Номер патента: 669405

Опубликовано: 25.06.1979

Авторы: Васин, Пакин, Рыхлицкий, Фридлянд

МПК: G11B 27/34

Метки: индексирования, количества, ленты, магнитной, рулоне

...сигнала в электрический происходит в фотодатчиках 20 - 23.При полном рулоне сигналы от источников света не попадают на фотодатчики, что позволяет автоматически подать команду на начало вращения вала 24 по направлению стрелки А. Лента с рулона начинает сматываться. По мере уменьшения радиуса рулона сигналы с источников света вводят в работу поочередно каждый измерительный канал, который состоит из источника света, фотодатчика, схемы И, фазоинвертора и индикатора, и при срабатывании последнего индикатора 17 на блок реверса поступает команда об изменении направления вращения вала 24 в сторону стрелки В. И вновь начинает формироваться рулон 1.Представленное на чертеже устройство имеет четыре измерительных канала. В первый канал...

Номер патента: 642846

Опубликовано: 15.01.1979

Авторы: Ворошень, Кацнельсон, Синица, Фридлянд

МПК: H03H 9/00

Метки: акустических, возбуждения, волн, поверхностных

...штыревых штыревые электроды вне эон имеют удвоенную ширину. На фиг. 1 изображен астре преобразователь, цспользующ 5 лагаемом устройстве . на п акустических волнах; на фиг. 2 ция предлагаемого устройств ностиых акустических волнах.642846 Формула изобретения Составитель Т. ПанинаТекредО. Луговая Корректор А. Кравченк Тираж 1055 Подписное Редактор Л, БатмановаЗаказ 7780/541.1 НИИПИпо118035, МФилип ППП о коинтета СССй н открытий ушская иабд. город, ув, Проек осударственног вм изобретен ква, Ж, Р Патент, г. Уж/Ьнвя,преобразователем, Вне зоны перекрытияштыри имеют удвоенную ширину.Устройство на поверхностных акустических волнах содержит пьезоэлектрическийзвукопровод 2, .встречно-штыревой преобразователь 1, являющийся излучающим, и...

Номер патента: 640343

Опубликовано: 30.12.1978

Авторы: Бородулин, Варгина, Перченок, Прозоровский, Фридлянд

МПК: G06M 7/04

Метки: программное, продукции, счета, штучной

...16 кода, а также дополнительный дешифратор 17 кода дистанционного управления,Выходы переключателя 10 соединены с управляющими входами первых выпрямителей 12, к кодовым входам которых подключены выходы задатчика 6 программ.Выходы преобразователя 16 кода подключены к входам дсшифратора 5 программы. Входы дополнительного дешифратора 17 соединены с дистанционными каналами 18 выбора программы, а выходы - с управляющими входами вторых выпрямителей 14.На чертеже для примера показаны три блока 13 памяти и соответственно три группы первых 12 и три группы вторых 14 выпрямителей.Устройство работает следующим образом.Сигналы учета штучных изделий от датчика 1 через формирователь 2 импульсов поступают на декадный счетчик 3, состояние...

Номер патента: 635526

Опубликовано: 30.11.1978

Авторы: Белоусов, Фридлянд

МПК: H01F 41/04

Метки: катушек, намотки, натяжное, станкам, электрических

...другое плечо рычага.Такая конструкция позволяет регулировать передаточное отношениези, а следовательно, уменьша Уколебаний натяжения.На чертеже изображено устройство, на 5 строенное на осевое сматывание с неподвижной катушкой.Натяжное устройство, установленное наштанге 1, содержит компенсационный рычаг2 с роликом 3 на одном конце и эксцентри 10 ком 4 на другом, взаимодействующим с роликом 5, установленным на рычаге 6, одинконец которого соединен с пружиной 7, адругой через тягу 8 соединен с рычагом 9обратной связи. Пружина 7 соединена с15 гайкой 10, взаимодействующей с регулировочным винтом 11. Одно из плеч рычага 9выполнено в виде валика 12 с резьбой,ввинченного в другое плечо рычага, и через тягу 13 связано с пластинчатой пружи 20 ной...

Номер патента: 622134

Опубликовано: 30.08.1978

Авторы: Бородулин, Варгина, Перченок, Прозоровский, Фридлянд

МПК: G06M 3/04

Метки: программный, счетчик, штучно-групповой

...4 связан черезкоммутатор 5 с входом 8 переключателя 4 для подачи счетных импульсов на разряды счетчика 3, используемые для счета групп, с входом 9 переключателя 4 для установки 30 в О разрядов счетчика 3, используемыхдля счета единиц, и одним входом генератора 6. Выход 10 выполнения программ счета групп переключателя 4 соединен через коммутатор 5 с входом 11 переключателя 4 для установки в О разрядов декадного счетчика 3, используемых для счета групп, и вторым входом генератора 6.Счетчик работает следующим образом.Коммутатор 5 позволяет осуществить три режима: Работа, Тест 1 и Тест 2. В режиме Работа счетные импульсы от датчика 1 через формирователь 2 входных сигналов и коммутатор 5 поступают на счетный вход Т первого разряда...

Номер патента: 621816

Опубликовано: 30.08.1978

Авторы: Гинзбург, Лавренева, Фридлянд, Ходырев, Шафигулина

МПК: D06M 15/72

Метки: отделки, тканей, целлюлозосодержащих

...г/л:Ортофосфорная кисл ота100%-наяИ очевннаМетилсиликонат натрия8-Оксихннолят медиВода 65200525Остальноедо 1 лрй пропиточного раствора 7,О,5Указанный раствор готовят следующим ОбразомаВ емкость для приготовления раствора запиваот горячую воду (80-ЭО С) и загружают все расчетное количество моче- вины. Затем температуру поднимают до 85-90 С, так как при растворении моче 3 вины раствор охлаждается Через каждые 25-30 мин по порциям добавляют ортофос, форную кислоту при постоянном перемешивании раствора. Реакцию проводят 3- 4 ч до момента достижения рН 7,0-7,5. После охлаждения раствора до 50 С добавляют остальные компоненты.После пропнтки ткань сушат до влажности 3%. Затем на ткань наносят смесь водной дисперсии еопопимера на основе...

Номер патента: 616526

Опубликовано: 25.07.1978

Авторы: Меерович, Фридлянд

МПК: G01B 5/213

Метки: кромок, притупления, радиусов

...фиг. 1 дана метрологяческвя схема устройства, реализующего способ измерения радиуса притупления кромки; нафиг. 2 - схема взаимодействия кромкис базовой призмой и чувствительным элементом, 20Устройство для реализации способасодержит установочную платформу 1 сшарниром 2 и стопором шарнира 3, механизм перемещения контролируемогообьетв, выполненный в виде мнровинтв4 и возвратной пружины. 5, а также и:.ьмерительную часть в виде двух шарнирнозакрепленных рычагов 6 и 7, первый иэоторых несет базовую призму 8 с гранями 9 и 10 и углом А между ними, ввторой - чувствительный элемент 11,Между свободными плечами рычагов установлен преобразователь перемещений12.Способ измерения радиуса притуплениякромки заключается в следузаем.Сначала...
