F26B 13/06 — с движением высушиваемого материала по извилистой или зигзагообразной траектории

Номер патента: 1377550

Опубликовано: 28.02.1988

Авторы: Братухин, Маштаров

МПК: F26B 13/06

Метки: сушильный, цилиндр

...обечайку 1, выполненную из сегментообразных накладок 2,золотник 3, выполненныи в виде экрана 4, подвешенного на регулируемых .штангах 5, высушиваемый материал 6, осьи винты 8,Сегмейтообразные накладки 2 крепятся к торцам барабана винтами, образуя цилиндрическую обечайку 1,11 оверхность сегментов перфорирована.Сегментообразные накладки 2 характеризуются большой жесткостью, таккак имеют продольные отгибы внутрьбарабана и могут противостоять сжатию усаживаемого волокна эффективнее,чем сплошная цилиндрическая перфорированная обечайка. В случае поломки одной или нескольких сегментообразных накладок 2 они легко заменяются на месте без демонтажа цилиндра 377550 4Экран 4 изготовлен из тонкого металлического листа и...

Номер патента: 1383065

Опубликовано: 23.03.1988

Авторы: Ковалевская, Малюкович, Рыбин, Смагина, Стефанюк

МПК: F26B 13/06

Метки: ленточного, работы, сушилки

...целого ряда ленточных материа 5 лов с односторонним покрытием, не допускающих контакта с валками в процессе сушки.Цель изобретения - интенсификация3тепло- и массообмена. 1 ОНа чертеже показана схема сушилки для ленточного материала.Схема содержит сушильную камеру 1, размоточное устройство 2; приемное устройство 3; устройство 4 для нане сения покрытия, петлю Мебиуса 5; ленточный материал 6 с односторонним покрытием, ролики 7, по которым ленточный материал движется до петли Мебиуса, имеющие вращение по часовой 2 О стрелке, ролики 8 по которым ленточный материал движется после петли Мебиуса, имеющие вращение против часовой стрелки.Способ работы сушилки для ленточ ного материала осуществляется следующим образом.От размоточного устройства 2...

Номер патента: 1423878

Опубликовано: 15.09.1988

Авторы: Гром, Косенок, Чаплинский

МПК: F26B 13/06

Метки: волокнистого, длинномерного, печь, проходная, термообработки

...печь для термообработки длинномерного волокнистого материала.50 содержит рабочую камеру 1, нагреватели 2, входную камеру 3 герметизации, камеру 4 отсоса, выходную камеру 5 герметизации, систему 6 транспортирования жгута или ленты 7, систему 856 ввода защитной атмосферы, системы 9 отвода продуктов пиролиза роликовые затворы 10, узел 11 подачи реакционных газов, отсасывающий патрубок 12. При этом узел 11 подачи реакционного газа выполнен в виде коллектора 13 с разделительной гребенкой 14, подключенного к устройству 15 приготовления реакционной смеси, и пластины 16.Печь работает следующим образом.Обрабатываемый длинномерный волокнистый материал 7 (жгут или лента) при помощи системы 6 транспортирования перемещается иэ камеры 3...

Номер патента: 1467342

Опубликовано: 23.03.1989

Авторы: Войтеховская, Волжанкин, Куц, Мальцов, Малюкович, Мануков, Хоружий, Шагинов, Шляшинский

МПК: F26B 13/06

Метки: длинномерного, покрытием, сушки

...оператора и сократить время заправки.6 ил,2калорифер 32, нагнетакщий вентилятор 33, сопловые короба 34.Установка работает следукщим обре" зом.Длиниомерный материал 19, например стеклохолст, от узла 1 размотки заправляют по направляющим валкам 11 через пропиточную ванну 2, предварительно подняв поворотный ролик 8 над ванной 2, через отжимные валки и щели 15 и 16, через зону 6 сушильной камеры, затем материап 19 выво" дят из зоны 6 сушильной камеры через щели 5 и 16 и заправляют через валки ванны 3 для нанесения защитного покрытия с нижней стороны, затем аналогичным образом протягивают материал через зоны 8 и 9 сушки и через валки ванны 3 для нанесения защитного покрытия с обратной стороны до узла 10 намотки, Включают вентиляторы 13...

Номер патента: 1606830

Опубликовано: 15.11.1990

Автор: Камышев

МПК: F26B 13/06

Метки: сушилка

...чего на оси 17 на подшипниках смонтирована обечайка ролика, Цепи 11 имеют четное 40 число звеньев и соединяются замками 10 в бесконечную цепь, образуя втулочно-роликовую связь, Циркуляционные вентиляторы 4 приводятся в движение от электродвигателей 19. 45Сушилка работает следующим образом.Обрабатываемый материал 16 зажима- ется между слоями 5 и 6 ленты и поступает на верхний барабан 2, огибая приводной ролик 13, а затем на нижний барабан 2 на 50 выходе слои 5 и 6 ленты расходятся, выпуская материал 16 из камеры 1, Верхний слой 5 ленты по направляющим роликам 7 идет вверх и к входному отверстию, а нижний слой 6 ленты идет вниз и наружу из входного 55 отверстия, Потом цикл повторяется, так как слои 5 и 6 сетчагой лен ты бесконечны,...

Номер патента: 1615504

Опубликовано: 23.12.1990

Авторы: Бабенков, Вакуленко, Коган, Конко, Яновская

МПК: F26B 13/06

Метки: длинномерного, термообработки

...22 в отверстиях рами 20. Установка работает следующим образом. Пленочный материал 7 подается. в восодящую ветвь и, проходя через узел 2, окрывается тонким слоем фторопластовой успензии и поступает в первую камеру 3 агрева. Одновременно в камеру подается оток воздуха Яь Нагреватели 14 разогреают воздух и соответственно пленку с окрытием по мере их подъема вдоль стен амеры нагрева. Поток воздуха разбавляет, озникающие в процессе теплообработки, азообразные вещества. Двигаясь вдоль реер 15, т. е. под углом к направлению вижения пленки, нагревающийся воздух ерераспределяется, вследствие чего разброс температуры по сечению камеры значительно уменьшается. Благодаря тому, что ребра 1 а противоположных сторонах камеры 3 направлены в разные...

Номер патента: 1036128

Опубликовано: 07.02.1991

Авторы: Бадин, Белов, Блиничев, Капустин, Куженькин, Попов

МПК: F26B 13/06, F26B 3/30

Метки: длинномерных, конвективно-радиационной, сушки

...2. Излучатели 2 состоят из тонкостенной кварцевой трубки и электрической спиралинакаливания .с рабочей температурой1000-1100 К, Каждый излучатель 2снабжен отражателем 3, установленнымсоосно излучателю, Отражатель выполнен с двойными стенками, образуницимизамкнутую воздушную полость, Внутрен"няя стенка 4, обращенная к излучателю 2, дпя равномерного распределенияпотока инфракрасного излучения имеетполированную параболическую поверхность с горизонтыьной осью симмет- .,рии еВнешняя, стенка 5 также имеет парабо-лическую поверхность, но ее ось расположена под углом 40-50 к горизонтальной оси симметрии стенки 4. Отражатели 3 установлены с образованиемщелевых сопел 6, Установка также содержит циркуляционные вентиляторы 7,калориферы 8,...

Номер патента: 1666895

Опубликовано: 30.07.1991

Авторы: Боданкин, Сальников, Соловьев, Янков

МПК: F26B 13/06

Метки: длинномерных, заправки, сушилку

...связан со стандарным тянущим устройством 24, имеющим автономный электропривод 25,Устройство для заправки длинномерных материалов, например тканей с полимерными покрытиями, работаетследующим образом,Перед началом термообработки длин- номерного материала 6 сушилку выводят на заданный режим работы, разогревая ее до температуры термообработки, для чего через многосекционный воэдуховод 23 в вертикальные камеры 2 подают горячий теплоноситель(воздух). После этого длинно- мерный материал 6 с рулона 26-подводят к захвату 10, Свободный конец длинномерного материала 6 пропускают через первую по его ходу щель 13 пластины 12, например, сверху вниз, затем вторую щель 13 пластины 11 - снизу вверх, после чего конец длин- номерного материала 6...

Номер патента: 1695085

Опубликовано: 30.11.1991

Авторы: Калинин, Куликов, Талепоровский

МПК: F26B 13/06

Метки: длинномерных, контактной, сушки

...полотна) верхняя опора, имеющая упругиеэлементы 7 совершает гармонические50затухающие колебания (благодаря чему рассеивается кинетическая энергия,а конструкция изолируется от вредныхвоздействий динамических нагрузок),относительно нижней опоры. Обогреврабочей поверхности цилиндра 1 обес 55печивается циркулирующим теплоносителем церез нижнюю полую цапфу 3 посредством торцового уплотнения 8 и перфорированной трубы 9, равномерно распределяющей теплоносителем внутри обечайки по ее высоте через отверстия с переменным шагом и сецениями, Скапливающийся в нижнем днище конденсат отводится через кольцевое отверстие в цапфе 3 благодаря пере-. паду давления внутри обечайки и конденсатной линии, цто исклюцает возможность растекания конденсата...

Номер патента: 1737237

Опубликовано: 30.05.1992

Автор: Пряхин

МПК: F26B 13/06, F26B 3/34

Метки: камера, сушки, ткани

...способствует исключению теплового сопротивления, й качестве которого рассматривается перфорированная рубашка, и реализация контактного тепломассообмена путем ее насыщения включая и отверстия) сыпучим теплоносителем. Размещение указанной полости между поверхностями керамического цилиндра и перфорированной рубашки позволит повысить теплоемкость узла путем передачи тепловой энергии от керамического цилиндра к высушиваемому материалу за счет высоких теплопроводящих свойств теплоносителя. Сыпучий теплоноситель в процессе взаимодействия с высушиваемым материалом с одной стороны и керамическим цилиндром с другой поддерживает постоянство температуры рубашки за счет собственного перемешивания в кольцевой полости, создающего имитацию кипящей...

Номер патента: 1740919

Опубликовано: 15.06.1992

Авторы: Высоцкий, Кандыба, Конко

МПК: F26B 13/06

Метки: длинномерного, термообработки

...разделяющие зоны впуска и выпуска20 охлаждающего воздуха. при этом сопла,подключенные к щелевому каналу, установлены под углом к вертикальной оси установки,На фиг, 1 схематично изображена уста 25 новка, продольное сечение; на фиг. 2 - раз, рез А - А на фиг. 1; на фиг. 3 - узел на фиг,1.Установка включает корпус 1, в которомразмещены узел нанесения покрытия 2 и30 две вертикальные камеры 3 и 4 нагрева.Корпус .1 снабжен теплоизоляционной обшивкой 5, Над камерами нагрева З.и 4 расположены автономные вытяжныевентиляционные камеры 6, имеющие пат 35 рубки 7; а над ними -охладительные камеры8, имеющие патрубки 9. Камеры отделеныодна от другой горизонтальными перегородками.10, имеющими щели 11 для прохода материала 12. Над камерами 840...

Номер патента: 1778476

Опубликовано: 30.11.1992

Авторы: Кулинский, Сеин

МПК: F26B 13/06

Метки: конвективной, рулонных, сушки

...в зоне движения горячего воздуха.Предлагаемое техническое решение соответствует критерию "существенные отличия", так как не обнаружены техническиерешения с признаками, сходными с признаками, отличающими заявляемое решение отпрототипаНа фиг,1 представлен разрез Б-Б нафиг.2; на фиг,2 - разрез А - А на фиг.1, нафиг,3 - в увеличенном масштабе вращаемый валок, продольный разрез.Устройство содержит обечайку 1 в видецилиндрического корпуса, являющегося экраном, вращаемые валки 2 со сферическимивыступами 3 и взаимно перпендикулярнымиотверстиями 4, подшипники 5, в которыхустановлены валки 2, лотки 6, наклонные коси валков 2, трубчатая камера обогрева 7 срадиальными отверстиями 8 и установлен. ные внутри камеры обогрева 7, трубчатыеперегородки 8 и...

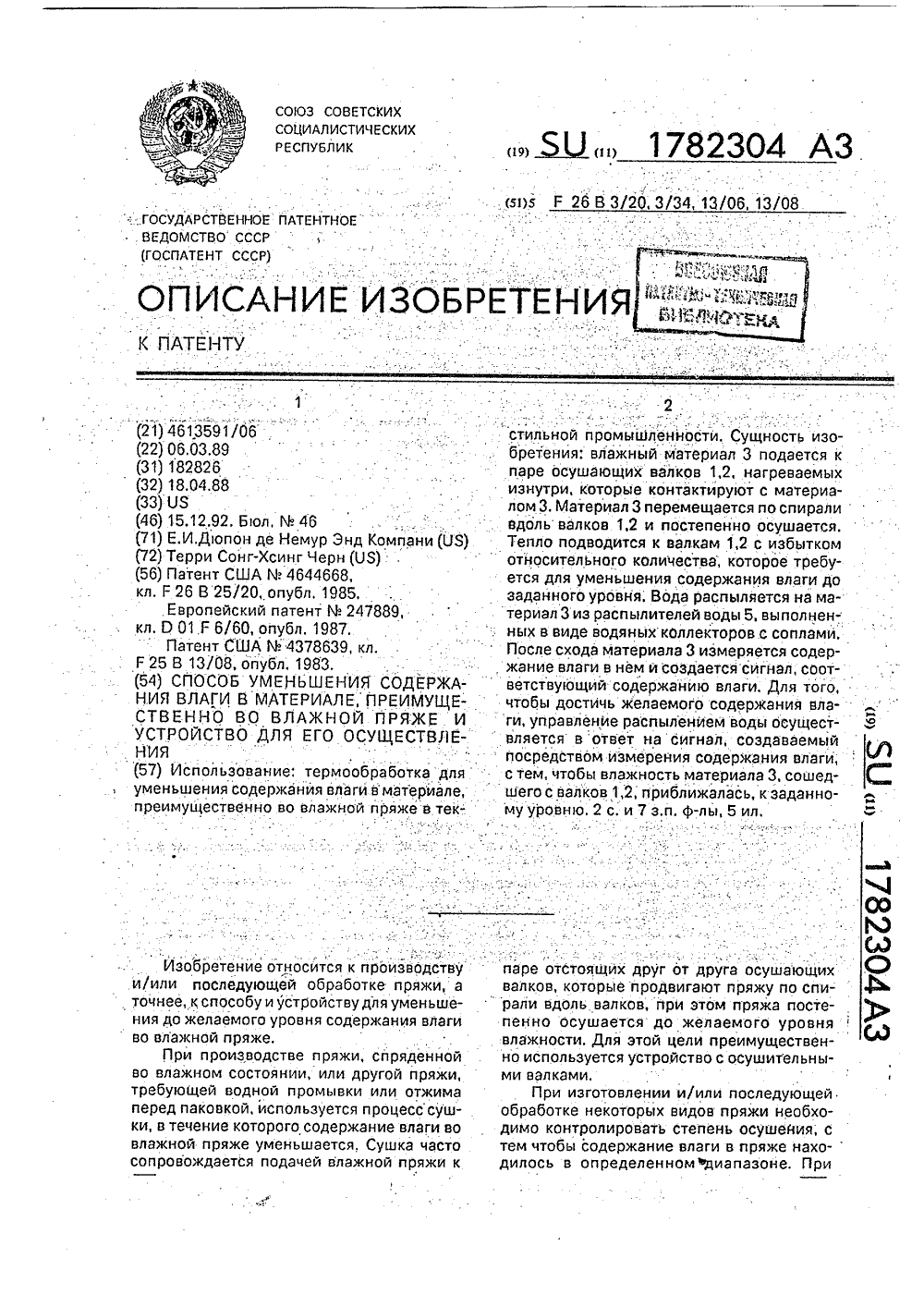

Номер патента: 1782304

Опубликовано: 15.12.1992

Автор: Тьерри

МПК: F26B 13/06, F26B 13/08, F26B 3/20 ...

Метки: влаги, влажной, материале, преимущественно, пряже, содержания, уменьшения

...материал 3 и, поскольку продбльная ось нижнего осушающего валка 2отклонена относительно оси верхнего" валка1, продвигают материал 3 по спирали отвходной зоны 19 на одном конце верхнеговалка 1 к выходной зоне 20 у другого концавалка 1, Согласно настоящему изобретениюмогут применяться и другйе типы"осушающих валков 1,2.В осушающих валках 1 и 2 нагреваютсявнешние "койтактные поверхности, которыеконтактируют с материалом 3 и тем самымпостепенно уменьшают содержание влаги,когда она делает определенное количествопроходов между и вдоль валков 1,2 до техпор; Йока не сойдет с валка 1 у выходнойзоны 20. Когда поверхность валков 1,2 вращается, материал 3 контактирует в основном с контактными зонами соответственно.21 и 22 валков 1,2 и переносится...
