F24F 7/02 — потолочная вентиляция

Номер патента: 1153201

Опубликовано: 30.04.1985

Авторы: Раяк, Розенблит

МПК: F24F 7/02

Метки: вытяжная, шахта

...- улучшение вентиляции путем обеспечения саморегулирования температуры в помещении.На фиг 1 схематически показана предлагаемая вытяжная шахта, вид сбоку; на фиг, 2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1. 10 Вытяжная шахта содержит полый 15 цилиндрический корпус 1, установленный на кровле 2 здания посредством цилиндрического шарнира 3 с возможностью вращения и имеющий воздуховыпускные отверстия 4 с наружными 20 патрубками 5 и флюгерное полотно б, причем ось воздуховыпускных отверстий 4 перпендикулярна плоскости флюгерного полотна 6. Патрубки 5 снабжены жалюзи 7, установленными 2; под острым углом к оси корпуса 1, при этом патрубки 5 н жалюзивыполнены из теплопроводного материала.Вытяжная шахта работает...

Номер патента: 1163100

Опубликовано: 23.06.1985

Авторы: Шведов, Шведова

МПК: F24F 7/02

Метки: вытяжной, дефлектор, трубы

...4092 Подписн 37 ТиражИИПИ Государственнпо делам изобретеМосква, Ж, Р 4/ Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 1 1163Изобретение относится к вентиляции и может быть использовано приудалении загрязненного воздуха в атмосферу.Цель изобретения - повышение эффективности работы.На фиг.1 показан дефлектор, продольный разрез; на фиг.2 - разрез А-А на фиг.1.Дефлектор вытяжной трубы содержит 1 О кожух 1, имеющий призматическую поверхность 2 и полые ребра 3, колпак 4, расположенный внутрикожуха 1 над трубой 5, и лапки 6 для закрепления колпака 4 и кожуха 1 на трубе ц 5. Ребра 3 расположены двумя рядами, примыкающими к торцовым сторонам призматической поверхности 2, и выполнены в виде пирамид, обращенных основаниями к краям...

Номер патента: 1165852

Опубликовано: 07.07.1985

Автор: Шведов

МПК: F24F 7/02

Метки: вытяжной, дефлектор, трубы

...ний и открытий 35, Раушская написноеСР ТираПИ Госудделам иэ35, Моск 5 лиал ППП Патент, г.ужгород, ул,Проектна Изобретение относится к областивентиляции и может быть использовано при удалении загрязненного воздуха в атмосфету.Цель изобретения " повышение эфФективности работы. 5На фиг. 1 показан дефлектор,продольный разрез на фиг.2 - разрез А-А на фиг.1,Дефлектор вытяжной трубы содержиттрубу с диффузором 1, кожух с вбгну Отыми стенками 2, образующими в местахсоединения вертикальные ребра 3, колпак 4, расположенный внутри кожухана диффузоре Х, и лапки 5 для закрепления колпака 4 кожуха. Стенки 2 кожу 5ха выполнены со сферическими наружными поверхностями с радиусом Р равным диаметру д большего сечения дифФузора 1. ВВ Заказ 4296/31 ж 661...

Номер патента: 1188465

Опубликовано: 30.10.1985

Авторы: Раяк, Розенблит

МПК: F23L 17/02, F24F 7/02

Метки: дефлектор

...10Дефлектор содержит корпус 1 сгоризонтальными щелями 2, образующийвоздушный канал 3 постоянного сечения, и ветроотбойные щитки 4,закрепленные у нижних кромок щелей 12 корпуса 1 с наклоном книзу,Дефлектор снабжен расположеннымивнутри канала 3 приливами 5, закрепленными на корпусе 1 с образованиемгладкой поверхности с каждым щит- щком 4, причем корпус 1 и приливы5 выполнены из теплопроводногоматериала.Кроме того, дефлектор выполненс соотношением размеров 25- (8-9) Н,где- расстояние между соседними щелями 2 корпуса 1;ширина щели 2.На чертеже также показана поверхность кровли 6 на которой установлен дефлектор, и поддон 7. Дефлектор работает следующим образом.Дефлектор рассчитывается на летнюю воэдухопроизводительность. В зимний период,...

Номер патента: 1196615

Опубликовано: 07.12.1985

Авторы: Митрохин, Савченко, Филиппов

МПК: F24F 7/02

Метки: вентиляционного, влаги, воздуха, конденсации

...воздуха работаетследующим образом.Охлаждаемая верхняя часть 5 стерж ня ), установленная над вентиляционной шахтой 4, охлаждается наружным воздухом через ребра 2, расположенные над шахтой 4, и отбирает тепло от охлаждающеМ нижней части 7 45стержня ) за счет теплообмена мещцууказанными частями стержня, осуществляемого через теплопроводную жидкость, запоминающую коническую камеру 8 через трубку 14 из жидкостной 50камеры )1.При расчетной температуренаружного воздуха мембрана 9 изогнута вкрайнее нижнее положение, определяемое двусторонним ограничителем 10. 55Теплопроводная жидкость заполняеткамеру 8 и через нее происходитнаиболее интенсивный теплообмен между охлаждаемой верхней частью 5 и охлаждающей частью 1,нижней) 7, В результате...

Номер патента: 1198335

Опубликовано: 15.12.1985

Авторы: Килин, Шапотайло

МПК: F24F 7/02

Метки: дефлектор

...формы экран 4.Экран 4 теплоизолирован и закреплен на патрубке 2 на уровне его торца 5, который расположен на середине высоты кожуха 1, причем ширина образуемого им с кожухом 1 зазора 6 выбрана из соотношения где а - ширина кольцевого зазора 6между экраном и кожухом 1,Н - превьппение кожухом 1 торца5 патрубка 2 с экраном 4.Пространство 7 между патрубком 2 и кожухом 1 образует камеру статического давления. При этом площадь экрана 4 превышает площадь патрубка 2, обеспечивая минимальное аэродинамическое сопротивление.На чертеже также показаны тепло- изоляция 8 экрана 4 и патрубка 2, теплоизоляция 9 зонта 3, дроссельклапан 10 и перекрытие 11, на кото-. ром установлен дефлектор.Дефлектор работает следующим образом.удаляемый из помещения...

Номер патента: 1224510

Опубликовано: 15.04.1986

Авторы: Коновалов, Пирожков, Стафеев

МПК: F24F 7/02

Метки: вентиляционное

...Корректор А.Тяск 1907/33 Тираж 650 ВНИИПИ Государственн по делам изобрете 113035, Москва, Ж, РПодписноего комитета СССРий и открытийушская наб д.4/5 енно-полиграфическое предприятие, г.ужгород, ул.Проектная,4 роиз Изобретение относится к области вентиляции и может быть использовано для обеспечения воздухообмена в помещениях с общеобменной естественной приточной вентиляцией.Целью изобретения является обеспечение стабилизации подачи приточного воздуха при изменении направления и напора ветрового. потока.На фиг.1 изображено предлагаемое устройство, общий вид; на фиг.2 разрез й-А на фиг.1; на фиг.3 - разрез Б-Б на фиг.1. Вентиляционное устройство содержит размещенный над впускной трубой 1 полуцилиндрический воздухоприемник . 2 с впускным....

Номер патента: 1229525

Опубликовано: 07.05.1986

Авторы: Ветров, Кириченко, Кример, Поздняков, Яшкуль

МПК: F24F 7/02

Метки: приточно-вытяжное

...Б-Б на фиг. 1; на фиг. 4 - профиль отражателя дефлектора и диффузора.Приточно-вытяжное устройство содержит вертикальную шахту 1, размещенный в ней трубчатый теплообменник 2, дефлектор 3, расположенный под шахтой 1, диффузор 4, расположенный под дефлектором 3, и переборку 5, в которой закреплены нижние концы трубок теплообменника 2. Дефлектор 3 и диффузор 4 выполнены в виде нескольких установленных по вертикали профилированных отражателей, вогнутой поверхностью обращенных один к другому и жестко соединенных между собой стойками 6, прикрепленными к шахте 1. Отражатели дефлектора 3 и диффузора 4 расположены выпуклой поверхностью один навстречу другому, а полости дефлектора 3 и диффузора 4 разделены между собой диафрагмой 7, в которой...

Номер патента: 1239469

Опубликовано: 23.06.1986

Авторы: Огарков, Раяк, Розенблит

МПК: F24F 7/02

Метки: приточно-вытяжное

...и может быть использовано для вентиляции животноводческих помещений.Цель изобретения - расширение функциональных возможностей.На фиг, 1 изображено устройство, продольный разрез; на фиг. 2 - разрез А - А на фиг, 1.Приточно-вытяжное устройство содержит приточный короб 1 с расположенным перпендикулярно его оси воздухозаборным раструбом 2 и флюгером, выполненным в виде обтекаемой пластины 3, закрепленной одним концом на коробе 1 со стороны, противоположной раструбу 2. вытяжной короб 4, установленный внутри приточного короба 1 и сообщенный с вытяжным каналом 5, причем приточный 1 и вытяжной 4 . коробы установлены с возможностью вращения и неподвижно связаны между собой, вытяжной канал 5 размещен в обтекаемой пластине 3 флюгера и снабжен...

Номер патента: 1254254

Опубликовано: 30.08.1986

Автор: Каволелис

МПК: F24F 13/10, F24F 7/02

Метки: вентиляционная, шахта

...наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,Изобретение относится к вентиляции и может быть использовано для удаления из животноводческого помещения загрязненного воздуха.Целью изобретения является повышение надежности путем увеличения эжекции при повышении концентрации газов.На чертеже изображена схема вентиляционной шахты.В Вентиляционная шахта для удаления газов содержит вытяжной ствол 1 с отверстием 2 в его боковой стенке для подачи активной среды, сообщенным с вентилятором 3, и установленную на поворотной оси 4 в зоне отверстия 2 заслонку 5 с противовесом 6. Поворотная ось 4 заслонки 5 расположена ниже отверстия 2, заслонка 5 снабжена козырьком 7 и регулируемым ограничителем 8 поворота...

Номер патента: 1267121

Опубликовано: 30.10.1986

Автор: Шведов

МПК: F24F 7/02

Метки: дефлектор, здания, стене

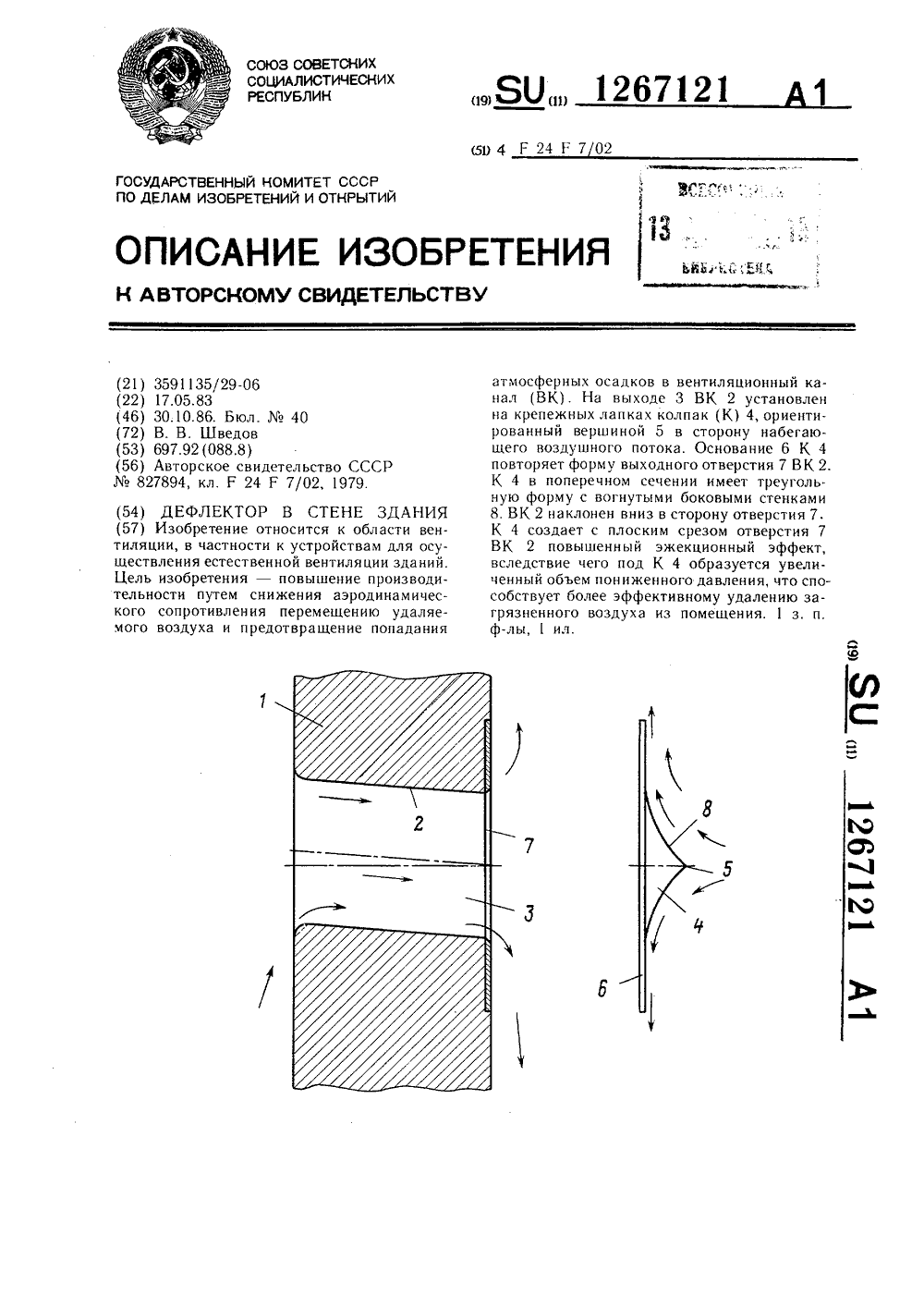

...попадания в вентиляционный канал дефлектора атмосферных осадков.На чертеже изображена принципиальная схема дефлектора в стене здания.Дефлектор в стене здания содержит выполненный в стене 1 вентиляционный канал 2, на выходе 3 которого установлен на крепежных лапках (не показаны) колпак 4, ориентированный вершиной 5 в сторону набегающего наружного воздушного потока.Колпак 4 выполнен с основанием б, повторяющим форму выходного отверстия 7 вентиляционного канала 2, и в поперечном сечении имеет треугольную форму с вогнутыми боковыми стенками 8.Вентиляционный канал 2 наклонен вниз в сторону его выходного отверстия 7.Дефлектор в стене здания работает следующим образом,При набегании наружного воздушного потока на наружную...

Номер патента: 1298488

Опубликовано: 23.03.1987

Авторы: Романова, Худаев

МПК: F24F 7/02, F24J 2/42

Метки: вентиляционная, шахта

...к вентиляционной шахте.Целью изобретения является снижение эксплуатационных расходов на содержание вентиляционной шахты путем устранения затрат электроэнергии на ее очистку от наледи.На чертеже показана конструктивная схема вентиляционной шахты.Вентиляционная шахта содержит воздуховод 1 и устройство 2 для механического удаления наледи с внутренней поверхности воздуховода 1.Устройство 2- выполнено в виде трубы 3 из пленочного светопрозрачного материала, расположенной коаксиально воздуховоду 1 и герметично закрепленной на его торцах 4 с образованием полости 5, заполненной легкокипящей жидкостью 6, а воздуховод 1 выполнен гофрированным и имеет зачерненную наружную поверхность. Воздуховод 1 может быть выполнен из резины и закреплен на кровле...

Номер патента: 1312336

Опубликовано: 23.05.1987

Авторы: Филиппов, Цыганков

МПК: F24F 3/14, F24F 7/02

Метки: вентиляционного, влаги, воздуха, конденсации

...сооружений.Цель изобретения - снижение энергозатрат и упрощение конструкции.На чертеже изображено устройство для конденсации влаги, продольный разрез.Устройство содержит размещенный по оси вентиляционной шахты 1 и выполненный из теплопроводного материала вращающийся стержень 2, на нижнем конце которого расположены лопасти 3, а на верхнем - пластины охлаждения, размещенные над шахтой 1, охватывающий стержень 2 кожух 4 с теплоиэоляционным покрытием 5 и привод стержня 2, цилиндрическую обечайку 6, установленную коаксиально вентиляционной шахте 1 и выступающую эа ее верхний торец, пластины выполнены в виде ветроколеса 7, размещенного в обечайке 6 и служащего приводом стержня 2. Устройство содержит также влагосборник 8 и зонт...

Номер патента: 1320606

Опубликовано: 30.06.1987

Автор: Шведов

МПК: B61D 27/00, F24F 7/02

Метки: вентиляционный, дефлектор

...вид сбоку; на фиг. 2 то же, вид сверху; на Фиг. 3 - кожух вентиляционного дефлектора в развернутом виде с укрепленными на нем пластинами,Вентиляционный дефлектор содержит диффузор 1, расположенный на его выходе колпак 2 и цилиндрический кожух 3, снабженный с внешней стороны четырьмя пластинами 4, равномерно расположенными по окружности нормально20 к поверхности кожуха 3. Пластины расположены к горизонтальной плоскости под углом, равным 30-45, имеют высоту, составляющую 1/9-1/11 от диаметра диффузора 1 на входе и размещены друг от друга на расстоянии, составляющем 8-11 высоты пластин 4, причем верхняя 5 и нижняя 6 кромки соседних пластин 4 расположены в одной вертикальной плоскости.Вентиляционный дефлектор работает следующим образом....

Номер патента: 1322025

Опубликовано: 07.07.1987

Авторы: Бычков, Дмитриева, Кузьмина

МПК: F24F 7/00, F24F 7/02

Метки: аэрации, вихревой

...теплоизбытками, 5Пелью изобретения является улучшение санитарно-гигиенического состояния воздушной срецыНа фиг.1 изображено устройство,реализующее способ; на фиг,2 - разрез А-А на фкг.1.Устройство содержит промышленноездание 1 с выполненными в нижнейчасти его продольных стенок проемами 2 и 3, а в покрытии здания 1 вы- .тяжными аэрационными шахтами 4, Вздании 1 установлено оборудование 5,Способ осуществляется следующимобразом,Приточный воздух подают в про 20емы 2 к 3, выполненные в продольных стенах здания 1 со сме"щением их цруг относительно друга. При этом в здании 1 создаются циркуляционные зоны. Вращениевоздуха в соседних зонах осуществляется в противоположные стороны,Приточные струи, поступающие равномерно в нижнюю часть...

Номер патента: 1322027

Опубликовано: 07.07.1987

Авторы: Волкович, Мамкин, Семенов

МПК: F24F 7/02

Метки: вентиляционная, шахта

...к внутревней стороне подвижных заслонок 7 и эжектрирует поток выходящего из цеха воздуха. Кроме тога, ветровое давление на верхнюю выпуклую часть боковых панелей 3, 55 торцовые стенки 9 и поперечные нанели ч создает разрежение за счет срыва потока, что также способствует увеличению расхода вытяжного воздуха.В холодное время года снижение расхода воздуха регулируется путем поворота подвижных заслонок 7, служащих также регулирующим клапаном. Полное закрытие шахты 1 осуществляется прижатием заслонок 7 к кровле 5 и продольным отражательным козырьком 6. Для уменьшения потерь тепла в здании с незначительными теплоиэбытками шахта может быть выполнена с теплоизоляцией, при этом поворотные заслонки 7 укрепляются на поворотной оси 8...

Номер патента: 1330414

Опубликовано: 15.08.1987

Авторы: Романова, Худаев

МПК: F24F 7/02

Метки: вентиляционная, шахта

...А. Маковская Техред И. Верее Корректор11 атайЗаказ 3567/40 Типаж 659 11 одписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж - 35, Раугвская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к вентиляционной технике, в частности к устройству вентиляционных шахт, предназначенных для работы в особо низких температурных условиях и удаления сильного запыленного воздуха.Цель изобретения - упрощение конструкции и повышение экономичности.На чертеже изображена вентиляционная шахта, разрез,Вентиляционная шахта содержит коаксиально расположенные трубы и 2, внутренняя из которых выполнена с возможностью вибраций и снабжена верхним 3 и...

Номер патента: 1333985

Опубликовано: 30.08.1987

Автор: Кобозев

МПК: F24F 7/02, F24J 2/42

Метки: вентиляционное

...2 имеет коническое основание 12, сужающийся патрубок 13 и прозрачную оболочку 14. В прорезях набоковой поверхности основания 12 помещены полусферические корпуса 15 сфторопластовыми шариками 16, контактирующими с кольцом 10, Корпуса 15равномерно расположены по окружностии обеспечивают создание эжектирующегозазора 17 между основанием 12 и кольцом 10, при этом шарики 16 подвержены обдуву воздухом, Основание 12 ипатрубок 13 покрыты черной краской.При повороте насадка 2 его основание12 закрывает оболочку 14 от ветра.1Основание 12 насадка 2 и большоеосновачие 18 конуса 5 соединены меж 33985 2ду собой тягами 9, равномерно расположенными по периметру и закрепленными на основании 18 при помощи регулировочных крючьев-винтов...

Номер патента: 1359581

Опубликовано: 15.12.1987

Авторы: Белов, Герасименко, Осипов, Староверов

МПК: F24F 7/02

Метки: вентиляционного, влаги, воздуха, конденсации

...предприятие, г, Ужгород, ул, Проектная, 4 Изобретение относится к техникавентиляции и кондиционирования воздуха,Цель изобретения - упрощение конструкции устройства,На чертеже представлена принципиальная схема устройства для конденсации влаги из вентиляционного воздуха.Устройство для конденсации влагииз вентиляционного воздуха содержитвыполненный из теплопроводного материала и установленный по оси вентиляционной шахты 1 стержень 2 с оребрением 3 в его верхней части 4, теплоизоляционным покрытием 5 в среднейчасти 6 и пластинами 7 в нижней части 8 причем верхняя часть 4 стержня2 расположена над шахтой 1 выполнена полой и по меньшей мере частично заполнена антифризом. Над шахтой1 расположена выполненная из...

Номер патента: 1361440

Опубликовано: 23.12.1987

Авторы: Коршунов, Рябов

МПК: B61D 27/00, F24F 7/02

Метки: вагона, дефлектор, дымовой, железнодорожного, трубы

...и 13, расположенные имметрично поперечнойвертикальной плоскости, например, повогнутым серпантинам, Вверху заслонка имеет частично выступающий вверхзащитный козырек 14, усиливающий эффект разряжения и тяги. Все другие плоские участки заслонки наклонень 1 ккраю крьппи.В стенках коробки под карнизами 512 и 13 выполнены отверстия 15 и 16,)сообщающиеся с вентиляционными каналами 17, перекрытыми карнизами 12и частично карнизами 13, Вентиляци"онные каналы имеют проходы 18-21,образованные карнизами 12 и 13, плоскими участками 22 и 23 наклоненныхнаружу ветроотбойников и плоскимивыступами 24-26, на которые опираются ветроотбойники, угол наклона кото-рых к стенкам коробки определяется взависимости от требуемой эжекционнойспособности...

Номер патента: 1368582

Опубликовано: 23.01.1988

Автор: Калентьев

МПК: F24F 3/14, F24F 7/02

Метки: вентиляционного, влаги, воздуха, конденсации

...вентиляционного воздуха работает оПри понижении температуры наружного воздуха до температуры ниже температуры кипения жидкости (рабочей среды 2), находящейся в полостях пластин 6, происходит конденсация пара, находящегося в верхней части полостей вставки 3, состоящей из полых пластин 6. Образовавшийся конденсат стекает в нижнюю часть вставки 3, охлаждая ее.Вентиляционный воздух, поднимаясь вверх, проходит между пластин 6 и охлаждается ими, затем через окна 11 в патрубкепод крьппкой 5 выходит в атмосферу. При охлаждении влага из воздуха конденсируется на наружных поверхностях пластин 6. Конденсат стекает вниз и по нижней стенке 9 пластин 6 перетекает на стенку патрубка 1 в канал 10 и через отверстие 12 удаляется иэ патрубка 1....

Номер патента: 1377524

Опубликовано: 28.02.1988

Авторы: Воронин, Мосин, Постнов

МПК: F24F 3/14, F24F 7/02

Метки: вентиляционного, влаги, воздуха, конденсации

...внутр6 и снабжен расположеральной трубой 7рой находится вкольцевой перегощей нижний конецрующей с внутренней поверхностьюстержня 3. Полость 6 стержня 3 надперегородкой 8 частично заполненатеплоносителем 9, а остальная частьполости 6 и труба 7 - неконденсирующимся газом 10.Устройство для конденсации влагииз вентиляционного воздуха работаетследующим образом,Бентилируемый воздух, проходя пошахте 1, омывает ребра 4, Водяные пары, содержащиеся в вентиляционномвоздухе, конденсируются на них, Тепло, вьсцеленное при конденсации влаги,воспринимается теплоносителем 9, находящимся в стержне 3. Б результатетеплоноситель 9 испаряется и перемещается в верхнюю часть стержня, оттесняя границу неконденсирующего газа 10 вверх. Б этой части...

Номер патента: 1377531

Опубликовано: 28.02.1988

Авторы: Михайлов, Ступина

МПК: F24F 7/02

Метки: вытяжной, дефлектор, трубы

...отверстиями 8,меньшее основание 9 которого закреплено на внешней поверхности 10 диффузора 1, а большее основание 11 расположено выше нижнего торца 12 кожуха 2,и цилиндрическую или коническуюобечайку 13, соединенную с большимоснованием конфузора 7,с колпаком и обращен вершиной 6 к Д,1 Меньшее основание 9 конфузора 7, имеющего отверстия, закреплено на внешней поверхности 10 Д 1, а большее основание 11 расположено выше нижнего торца 12 кожуха 2. Цилиндрическая или коническая обечайка 13 соединена с основанием 11. Такое выполнение дефлектора позволяет увеличить его производительность за счет уменьшения гид. равлического сопротивления внутри устройства и увеличения разрежения вокруг него. 2 ил. Дефлектор вытяжной трубы рабдующим...

Номер патента: 1377532

Опубликовано: 28.02.1988

Автор: Лященко

МПК: F24F 7/02

Метки: вентиляционное

...различного назначения.Цель изобретения - повьппение степени эжекции,На чертеже изображено устройство, общий вид,Формула изобретения Составитель В.Ефимов Техред Л.Сердюкова Корректор Л,Пилипенко Редактор А.Огар Заказ 3122 Тираж 634 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,01 Вентиляционное устройство содержит вытяжную трубу 1, установленный над ней вытяжной зонт 2, имеющий радиальные эжектирующие сужающиеся каналы 3. Устройство дополнительно содержит трубу 4 с отверстиями 5 и подключенный к ней источник сжатого газа, Труба 4 закреплена по спирали на внутренней поверхности зонта 2 под...

Номер патента: 1379579

Опубликовано: 07.03.1988

Авторы: Израевский, Кушнир, Лукашев, Лукашева, Фарберович

МПК: F24F 13/06, F24F 7/02

Метки: вентиляционное, приточно-вытяжное

...и является усовершенствованием изобретения по авт,св. 11 567035.Цель изобретения - улучшение аэродинамических хлрлктеристик, повышение устойчивости потоков приточного и вытяжного воздуха и увеличение глубины спектра всасывдния.11 л Фиг. изображено приточно-вытяжное устройство, вертикальный разрез; на фиг.2 - вид А нд фиг,1.Приточно-вытяжное устройство содержит двухконтурный осевой вентиляторс соосно размещенными один н другом входным патрубком 2 внутреннего контура 3 и выходным патруб - ком 4 внешнего контура 5. Входной плтрубок 2 внутреннего контура 3 выполнен коническим с образованием сужающихся воздушных каналов 6 и 7 обоих контуров 3 и 5.Во входном плтрубке 2 внутреннего контурл 3 расположен конический занихритель Я,...

Номер патента: 1435895

Опубликовано: 07.11.1988

Авторы: Березина, Татарчук, Шилькрот

МПК: E04B 7/18, F24F 7/02

Метки: аэрационный, зданий, промышленных, фонарь

...предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к области вентиляции промышленных зданий и может быть использовано для вентиляции цехов с тепло-газо-влаговыделениями,Цель изобретения - повышение производительности аэрационного фонаря и увеличение высоты выброса.На чертеже изображен аэрационный фонарь, разрез,Аэрационный фонарь для промышленных зданий содержит многогранный корпус 1 с входным и выходным отверстиями 2 и 3, размещенные в нижней части корпуса 1 лотки 4 для отвода атмосферных осадков и установленный в корпусе 1 дождезащитный козырек 5, края которого расположены над лотками 4. Фонарь снабжен поворотными направляющими пластинами 6, установленными во входном отверстии 2, а грани 7 корпуса 1 со стороны выходного...

Номер патента: 1446421

Опубликовано: 23.12.1988

Автор: Датчиков

МПК: F24F 7/02

Метки: вентиляционная, шахта

...4 во внутреннем цилиндре 3размещены по спирали и их оси направлены тангенциально стенкам цилиндра3, В зазор 9 между поддоном 5 с наружным цилиндром 2 установлен завихритель 10, Поддон 5 и трубопровод стока б выполнены с возможностью вертикального перемещения,Вентиляционная шахта работает следующим образом.Удаляемый из помещения запыленныйвоздух поступает в зазор 9 между поддоном 5 и наружным цилиндром 2 вентиляционной шахты. 40Проходя через завихритель 10, поток закручивается и поступает в пространство между наружным 2 и внутренним 3 цилиндрами,При этом скорость потока увеличивается за счет постепенного уменьшения живого сечения зазора 9, Вихревое движение потока воздуха в пространстве между наружным 2,и внутренним 3 цилиндрами...

Номер патента: 1446422

Опубликовано: 23.12.1988

Авторы: Рыльков, Щербаков

МПК: F24F 7/02

Метки: дефлектор

...заглушкой 6, закрепленной перпендикулярноее цилиндрической поверхности, Заглушка Ь может крепиться под угломболее 90 к внутренней поверхностипластины и выполняться при этом сферической,В нижней части пластина 3 содержитамортизатор в виде упругого элемента7, охватывающего наружную цилиндрическую поверхность, Упругий элементможет быть выполнен из отрезков 8 упругой полосы, расположенных на наружной цилиндрической поверхности пластины 3 с интервалами. Упругий элементможет выполняться в виде упругогошланга 9. Длина гибкой нити 2 выполнена меньше длины части пластины 3,помещенной в трубе 1.Устройство работает следующим образом.При воздействии ветрового потокана стабилизатор 5 пластина 3, имеющая форму части цилиндра, поворачивается на...

Номер патента: 1449780

Опубликовано: 07.01.1989

Автор: Кобозев

МПК: F24F 7/02, F24J 2/42

Метки: вентиляционная, шахта

...конуса-поглотителя 2, т.е. в этом случае верхнее основание нижнего конуса-поглотителя 2 стоит на уровне нижнего основания верхнего конусапоглотителя 2 (фиг.7) . При таком расположении в определенные часы (особенно в полдень летнего солнцестояния) узкая верхняя часть конусовпоглотителей 2 будет затеняться.Однако при таком расположении труба будет более компактной, а эатеняется незначительная площадь конусов-поглотителей 2. При большем их сближении ухудшается теплопоглощающее действие, так как увеличивается затененность, т,е. тень уже будет падать на довольно широкую часть конусов-поглотителей 2,Верхний предел расстояний между соседними конусами-поглотителями 2 равен нижнему пределу плюс величина а, которая равна произведению радиуса...

Номер патента: 1479793

Опубликовано: 15.05.1989

Авторы: Рыльков, Щербаков

МПК: F24F 7/02

Метки: дефлектор

...сечения, установленный в нак лонное положение относительно верти 1 кальной оси вращения. Воздухоприемник 4 закреплен в верхней точке к оси 5. При этом ось 5 вращения проходит через зонт 2 и соединяется со 25 стабилизатором 6. В нижней части воздухоприемника 4 установлен амортизатор 7 с закрепленными на нем отрезками шланга 8, причем амортизатор 7 закреплен к воздухоприемнику 4 не 30 менее чем в трех точках. При этом амортизатор 7 и ось 5 вращения выполнены из одного стержня (проволоки).Дефлектор работает следующим образом. 35При действии ветрового потока на воздухоприемник 4 и стабилизатор 6 воздухоприемник 4 поворачивается на оси 5 перпендикулярно к направлению ветрового потока вогнутой стороной. 40 При этом амортизатор...
