F24F 3/06 — отличающиеся приспособлениями для подачи текучих теплоносителей для последующей обработки первичного воздуха в комнатных установках

Номер патента: 1186901

Опубликовано: 23.10.1985

Авторы: Аничхин, Бобров, Борисов, Крылов, Макаров, Староверов

МПК: F24F 3/06

Метки: воздуха, кондиционирования, системе, тепловой, утилизации, энергии

...10, который установленв приточном канале 1 после теплоутилизатора 5 по ходу воздуха,На входе приточного канала 1установлен регулирующий клапан 11,Перед теплообменником 10 к первомуприточному каналу 1 подсоединен второй приточный канал 12 с регулирующимклапаном 13.Вентилятор 3 установлен в первомприточном канале 1 за теплообменником 10 и через обводной канал 14 срегулирующим клапаном 15 подсоединенк входному патрубку 6 приточного воздуха теплоутилиэатора 5. Входной 7и выходной 9 патрубки вытяжного воздуха теплоутилизатора 5 сообщенымежду собой байпасным каналом 16 срегулирующим клапаном 17, а на первом приточном канале 1 перед теплообменником 10 по ходу воздуха и навходном патрубке 7 вытяжного воздухаустановлены регулирующие...

Номер патента: 1188461

Опубликовано: 30.10.1985

Автор: Ларионов

МПК: F24F 3/06

Метки: кондиционер

...устройство 13 выполнено в виде эрлифтов19, а воздухоохладитель 5 выполненв виде насадки 20, в верхний слойкоторой погружены коробки 14 45орошающего устройства 6. Эрлифт 19может состоять из водоподъемной трубы 21, воздушной трубы 22 и форсунки 23.Водоподающее устройство 7 может 50состоять из трубы 24 со штуцером 25,выведенным за днище корпуса 1.В поддоне 12 могут быть смонтированы спивная и переливная трубы26 и 27. 55После воздухоохладителя 5 можетбыть расположена воздушная выходная решетка 28. Кондиционер работает следующим образом.В теплое время года кондиционер работает в режиме охлаждения и осушки воздуха.Воздух поступает в кондиционер через воздушный патрубок 4, затем направленным потоком проходит в воздухоохладитель 5 и в нем...

Номер патента: 1195146

Опубликовано: 30.11.1985

Авторы: Жадин, Лупарев, Мишин, Сенатов, Синицын, Эйкалис

МПК: F24F 3/06

Метки: воздуха, кондиционирования

...двухпозиционный клапан 29, взаимообратный с двухпозиционным клапаном 16. Клапан 29 может быть выполнен регулирующим с условием начала его закрытия после открытия двух- позиционного клапана 16.Холодоснабжение воздухоохладителя 21 осуществляется по закрытой схеме с подачей жидкого хладоносителя (воды или водных растворов солей) или жидкого хладагента (хладона, аммиака и т.п,) из системы холодоснабжения. Для регулирования холодопроизводительности воздухоохладителя 21 используется регулирующий клапан 30 (при хладагенте - терморегулирующий вентиль), установленный на входе в воздухоохладитель 2. При использовании жидкого хладоносителя регулирующий клапан 30 может быть установлен на выходе из воздухоохладителя 21 (не показано). Для...

Номер патента: 1196613

Опубликовано: 07.12.1985

Авторы: Аничхин, Волков

МПК: F24F 3/06

Метки: воздуха, кондиционирования, тепловой, утилизацией, энергии

...расположен после теплообменника основного вытяжного канала по ходу воздуха, теплообменник приточного канала и теплообменник-утилизатор дополнительного вытяжного канала выполнены поверхностными., на теплом участке основного циркуля ционного контура между подогревателем и теплообменником приточного канала дополнительно установлен трехходовой регулирующий вентиль, который подключен дополнительным циркуляционным контуром через теплообменникутилизатор к оросительному устройству дополнительного теплообменника ,поддон которого сообщен с поддоном теплообменника основного вытяжного канала.Система кондиционирования воздуха работает следующим образом.Наружный холодный воздух поступает в канал 1, обогревается поверхност ным теплообменником 5 и...

Номер патента: 1213316

Опубликовано: 23.02.1986

Авторы: Аничхин, Неймарк, Сидоров, Стежко

МПК: F24F 3/06

Метки: тепловой, утилизации, энергии

...1 и вытяжного 2 каналов разделяются на равное число и секций, установленных параллельно по ходу, соответственно холодного и теплого воздушных потоков (фиг. , п=3).Промежуточный теплоноситель по- . дается циркуляционным насосом 16 из секции 3 по трубопроводу 10 в секцию 6, где нагревается теплом части вытяжного (теплого) воздуха, затем направляется по трубопроводу 11 в секцию 4, нагревает часть потока холодного воздуха, сам охлаждаясь и затем поступает по трубопро"воду 12 в секцию 7 и т.д. до тех пор, пока из последней секции 8 по трубопроводу 15 промежуточный тепло- носитель по циркуляционному контуру 9 циркуляционным насосом 16 не будет подан опять в секцию 3. Далее цикл работы установки повторяется.Обводные трубопроводы 17 - 19 с...

Номер патента: 1216575

Опубликовано: 07.03.1986

Авторы: Жадин, Лупарев, Мишин, Сенатов, Суслов, Эйкалис

МПК: F24F 3/06

Метки: воздуха, кондиционирования

...аппарата 5 может быть подсоединен к водопроводу .(не показано), Трехходовый клапан может быть связан через САУ с датчиком 27 температуры или с датчиком температуры, установленным в помещении (не показано),При наличии в установке калорифера 16 второго подогрева (фиг. 3) регулирование его теплопроизводительности может быть осуществлено посредством регулирующего клапана 29, установленного на обратном трубопроводе 18 и связанного через САУ с дат" чиком 30 температуры приточного воздуха или с датчиком температуры воздуха в помещении (не показано).Для дорегулирования теплопроизводительности калорифера 16 второго подогрева при переменной температуре поступающего в него теплоносителя и постоянной в течение всего года максимальной тепловой...

Номер патента: 1216576

Опубликовано: 07.03.1986

Авторы: Кавеева, Косарев, Лопатко, Новиков, Сергеев, Тарабанов

МПК: F24F 3/06

Метки: воздуха, тепловлажностной

...воздух поступает через входной патрубок 2 в корпус 1 в радиальном направлении к вращающимся дискам 10 и проходит в щелевые каналы между ними на выход через патрубок 3, При вращении дисков 10 приводом 8 их нижняя часть постоянно находится в поддоне 4 с водой, за счет чего их поверхность емачивается, и воздух взаимодействует с тонкой пленкой воды. Диски 10 должны быть выполнены из хорошо смачиваемого материала, например дюралюминия или пластмассы с шершавой обезжиренной поверхностью толщиной 0,51 мм, На эффективность обработкивоздуха влияют частота оборотов ротора, скорость воздуха в щелевых каналах и удельная поверхность дисков,приходящаяся на единицу обрабатываемого воздуха, которая зависит от зазора между дисками и от живого...

Номер патента: 1244440

Опубликовано: 15.07.1986

Автор: Пудровский

МПК: F24F 3/06

Метки: вентиляционных, выбросов, тепловой, утилизации, энергии

...корпус 1 (фиг. 1), разделенный перегородкой 2 на воздушные каналы 3 и 4 вытяжного и проточного воздуха.В перегородке 2 шарнирно установлены с возможностью поворота вокруг оси 5, лежащей в плоскости перегородки 2, тепловые трубки 6,В зоне примыкания воздушных каналов 3 и 4 вытяжного приточного воздуха к корпусу 1 расположены ограничители 7 20 и 8 и выполнены прямоугольные уступы 9 и 10,в которых размещены вертикальные оси 11 и 12.В воздушных каналах 3 и 4 приточного и вытяжного воздуха между цилиндрическими стенками 13 и 14 корпуса 1 расположены боковые стенки 15 и 16, которые выполнены в виде подпружиненных в радиальном направлении пружинами 17 и 18 нормально закрытых створок 19 (фиг. 2), Вертикальные оси 11 и 12 поворота створок 19...

Номер патента: 1298486

Опубликовано: 23.03.1987

Авторы: Богданова, Тащина

МПК: F24F 3/06

Метки: вентиляции, воздуха, кондиционирования, системах, тепловой, утилизации, энергии

...теплообменника 8 вытяжного канала 1 и при температуре приточного воздуха выше заданной регулирующий элемент 17 приоткрывается, а переключающий элемент 16 частично закрывается, в результате чего во вторую секцию 5 теплообменника приточного канала 2 поступает только часть промежуточного теплоносителя, а остал ьна я возвращается в теплообменник 8 вытяжного канала 1.При дальнейшем повышении температуры наружного воздуха весь расход промежуточного теплоносителя после первой секции 4 направляется через регулирующий элемент 17 в теплообменник 8 вытяжного канала 15 10 формула изобретения 45 50 55 15 20 25 30 35 при полностью закрытом переключающем элементе 16.Также возможно перераспределение промежуточного теплоносителя между первой 4 и второй...

Номер патента: 1307165

Опубликовано: 30.04.1987

Авторы: Аничхин, Волков

МПК: F24F 3/06

Метки: воздуха, кондиционирования, тепловой, утилизацией, энергии

...обводной трубопровод 25, причем в указанных местах подключения обводного трубопровода 25 установлены дополнительные трехходовые регулирующие вентили 26 и 27.В поддоне 17 основного вытяжного канала 2 установлен датчик 28 концентрации промежуточного теплоносителя, подключенный через блок управления (не показано) к выполненным с приводами трехходовым регулирующйм вентилям 23,26 и 27.Система кондиционирования воздуха с утилизацией тепловой энергии работает следующим образом.Наружный холодный воздух поступает в цриточный канал 1, подогревается в теплообменнике 5 и нагнетателем 3 подается в кондиционируемое помещение (не показано),Отработанный промежуточный тепло- носитель поступает по холодному участку 8 к оросительному устройству 16...

Номер патента: 1314198

Опубликовано: 30.05.1987

Автор: Кирчанов

МПК: F24F 3/06

Метки: воздухораспределитель

...комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Производственно-полиграфическое предприятие, г,ужгород, ул.Проектная, 4 1 . 131Изобретение относится к техникевентиляции и может быть использованов приточных системах вентиляции дляраздачи приточного воздуха в помещениях различного назначения,Целью изобретения является расширение диапазона обдува, снижениеуровня шума и уменьшение скоростиприточных струй.На чертеже схематически изображенпредлагаемый воздухораспределитель,общий вид.Воздухораспределитель содержитподключенный к воэдуховоду 1 сотовыйнасадок 2, который имеет форму сферы.Соты 3 выполнены в виде диффузорова их боковые стенки 4 расположенырадиально. Насадок 2 подключен квоэдуховоду 1 при помощи...

Номер патента: 1504468

Опубликовано: 30.08.1989

Автор: Попов

МПК: F24F 3/06

Метки: воздуха, кондиционирования

...15 зданий 35-38.Вытяжной воздух поступает во внутреннюю воздушную прослойку 22 стен, 15 и перекрытий 13, через воздухопроницаемый слой 19 поступает в наружную воздушную прослойку 23 и затемчерез выходные отверстия 25 при от-.крытых клапанах 26 выбрасывается ватмосферу. Клапаны 26 предохраняют15 выходные отверстия 25 от поступлениячерез них во внутреннюю воздушнуйпрослойку 22 в результате ветровогонапора наружного воздуха.Для периодического удаления инееобРаэованийв воздушном зазоре 18используются подогреватели 33, кроме того, возможно периодическое подключение выхода канала 7 теплого воздуха к воздушному зазору 18 (не пока 25 эано). Образовавшийся при этом конденсат собирается в желобах 34 и конденсатосборнике 31 и затем сливаетсяв бак...

Номер патента: 1511540

Опубликовано: 30.09.1989

Авторы: Гуревич, Перельмутер

МПК: F24F 3/06

Метки: вентиляции, тепловой, утилизацией, энергии

...15 20 25 Формула 30 35 40 45 50 но обработана в теплообменнике 28 и затем подается в помещение 27.Из помещения 27 удаляемый воздух с постоянным расходом подают по основному вытяжному каналу 2 в теплообменник 8, где его в холодный период года охлаждают, нагревая промежуточный теплоноситель, или нагревают в теплый период года, охлаждая промежуточный теплоноситель, после чего удаляемый воздух отводят наружу.Дополнительный переменный расход удаляемого воздуха подают по дополнительному вытяжному каналу 3 к теплообменнику 9 и в рециркуляционную перемычку 20.В теплообменнике 9 в холодный период года удаляемый воздух охлаждают, а в теплый период года нагревают, после чего удаляемый воздух, прошедший через теплообменник 3 по каналу 3,...

Номер патента: 1562613

Опубликовано: 07.05.1990

Авторы: Аничхин, Куликов, Макаров, Неймарк, Чухман, Янпольский

МПК: F24F 3/06

Метки: вентиляции, кондиционирования, системах, тепловой, утилизации, энергии

...присоединен к проходному клапану 8.Установка содержит также датчик 17температуры, установленный в проточном канале 5 перед воздухонагревателем 7 по ходу приточного воздуха, исоединен с насосом 4,Установка работает следующим образом.Вытяжной воздух, перемещаемый:поканалу 6, проходит теплообменник-утилизатор 2, отдает свое тепло промежуточному теплоносителю, циркулирующему по контуру 3 при помощи насоса 4,Нагревшись втеплообменнике-утилизаторе 2, промежуточный теплоносительпо теплой ветви контура 3 направляется в теплообменник-утилизатор 1,черезкоторый проходит приточный воздух,перемещаемый в установке по каналу 5,В результате приточный воздух нагревается до требуемой температуры,а промежуточный теплоноситель охлаждается и по холодной...

Номер патента: 1562617

Опубликовано: 07.05.1990

Автор: Гуркин

МПК: F24F 13/02, F24F 3/06

Метки: воздуховода, заглушка, отверстия, перекрытия

...отверстия 9, диаметр которых больше диаметра головок винтов 8, которые утапливаются в замковый элемент 4 заподлицо. Прокладка 5 установлена на оси 10 и эажимается барашком 11. Для защиты воздуховода от попадания пыли и прочих твердых включений в удаляемом воздухе в отверстии можно установить сетку 12,. Заглушка работает .;едующим образом. В закрытом состоянии прокладка 5находится между перекрывающей пластиной 3 и замковым элементом 4, перекрывая тем самым отверстие 1 воздуховода 2. При этом пластина 3 поджимается к замковому элементу припомощи барашка 11. При необходимостибарашек 11 отпускается и прокладка 5поворачивается на оси 10, открываятем самым проход воздуха через отверстия 1 воздуховода 2, отверстие 6элемента 4 иотверстие...

Номер патента: 1566170

Опубликовано: 23.05.1990

Авторы: Фишер, Шварцбейн

МПК: F24F 3/06

Метки: воздуха, двухступенчатого, подогрева

...клапан 20, который связан с датчиком 16 температуры.Устройство может содержать дополнительный трехходовой регулируемый клапан 21, который установлен в возвратном трубопроводе 17 перед дополнительным обратным клапаном 18 по ходу теплоносителя, подключен к выходному трубопроводу 7 теплообменника 2 первого подогрева и связан с датчиком 15 температуры.Устройство работает следующим образом,Обрабатываемый воздух поступает в воздуховод 1, где проходит необходимую последовательную обработку в теплообменнике 2 первого подогрева, оросительной камере 4, теплообменнике 3 второго подогрева, и затем из воздуховода 1 подается к потребителю. Теплоноситель из обратной магистрали:12 через возвратный трубопровод 17 и вход ной трубопровод 5 поступает в...

Номер патента: 1666879

Опубликовано: 30.07.1991

Авторы: Жадин, Тарасов

МПК: F24F 11/00, F24F 3/06

Метки: автоматическим, воздуха, кондиционирования, параметров, приточного, регулированием, тепловлажностных

...приточного воздуха регулируется по методу "точки росы", т,е. путем поддержания постоянной темпетатуры воздуха за камерой 2 орошения, которая контролируется и поддерживается терморегулятором 11 "точки росы" путем воздействия по цепям 12 управления на регулирующий клапан 8 теплообменника 1 первого подогрева, установленный на линии теплосети,Весь обработанный в теплообменнике 1 теплоноситель через теплоутилизатор 14 сбрасывается в обратную линию 7 теплосети. Камера 2 орошения работает в адиабатическом режиме, например, с постоянным напором циркуляционого насоса.Температура проточного воздуха регулируется терморегулятором 13, который воздействует на сдвоенный воздушный клапан 16 и регулирующий клапан 9 теплобменника 4 второго...

Номер патента: 1668819

Опубликовано: 07.08.1991

Авторы: Жадин, Тарасов

МПК: F24F 3/06

Метки: автоматическим, воздуха, кондиционирования, приточного, регулированием, состава, тепловлажностного

...контура 6 открытдля прохода воды в контактный аппарат 5.При понижении температуры за контактнымаппаратом 5 терморегулятор 9 "точки росы"5 подает команду на открытие регулирующегоклапана 11, В результате увеличивается расход теплоносителя по прямой линии 3 теплосети через теплообменники 1 и 2 первогоподогрева и температура воздуха за контак 10 тным аппаратом 5 (а также и влажность)возрастает до заданного терморегулятором9 значения. При повышении влажности приточного воздуха терморегулятор 9 дает команду на закрытие регулирующего клапана15 11,По мере. возрастания температуры наружного воздуха и повышения влажностиприточного воздуха клапан 11 закрывается,и вступает в процесс регулирования регули 20 рующий клапан 16, который также при...

Номер патента: 1753204

Опубликовано: 07.08.1992

Автор: Тарасов

МПК: F24F 11/00, F24F 3/06

Метки: автоматическим, воздуха, кондиционирования, приточного, регулированием, состава, тепловлажностного

...расположенные последовательно походу воздуха теплообменник 1 первого подогрева, камеру 2 орошения, терморегулятор 3 точки росы, теплообенник 4 второгоподогрева, приточный вентилятор 5 и терморегулятор б приточного воздуха, а такжепроточныи и трехходовой регулирующиеклапаны 7 и 8 теплоносителя и цепи 9 и 10 40управления терморегуляторов 3 и б, дополнительную обводную линию 11 теплоносителя теплообменика 1 первого подогрева,. Проточный регулируощий клапан 7 размещен перед теплообменниками 1 и 4 на 45прямой линии 12 теплосети и связан цепью10 управления с терморегулятором б приточного воздуха, трехходовой регулирующий клапан 8 сообщен по теплоносителювходом с выходом проточного клапана 7, а 50выходами - с обводной линией и...

Номер патента: 1830437

Опубликовано: 30.07.1993

Авторы: Жадин, Тарасов

МПК: F24F 3/06

Метки: автоматическим, воздуха, кондиционирования, приточного, регулированием, состава, тепловлажностного

...из вто- Так кзк втеплаабменники 3 и 4 подается рого теплаабменника 4 первого подогрева, 50 смесь наружного и рециркуляционного возобводной трубопровод 26 теплосети с раз- духа, то температура перед этими теплообмещенным на нем регулирующим клапз- менниками поддерживается выше + 3 С. нам 27 с приводом, запретна-разрешающее Эту температуру контролирует термарегуустройство 28. Водяной контур 8 камеры лятар 22, соединенный с запретна-разреарашения 5 включает трубопроводы под шающим устройствам 28,питки 29, циркуляции 30 и нагнетания 31, а Па мере повышения температуры натакже подающий 32 и отводящий 33 трубап- ружнаго Воздуха па команде термсрегуляторавады холадаснабжения. ра 9 температуры точки росы будетСистема кандицианиравания...

Номер патента: 2005268

Опубликовано: 30.12.1993

Авторы: Жадин, Тарасов

МПК: F24F 11/08, F24F 3/06

Метки: автоматическим, воздуха, кондиционирования, приточного, регулированием, состава, тепловлажностного

...счет изменения частично отработанного теплоносителя на теплаобменниках 9 и ".6 второго подогрева по команде терморегулятора температуры "точки росы" путем воздействия на регулируощий клапан 18 на обводном трубопроводе 17, При понижении температуры "точки росы" клапан 18 открывается, а при повышении закрывается. При зтам изменение положения клапана 18 дает воэможность плавного изменения темпера- турц приточного воздуха в небольших интервалах температур, что существенно улучшает качсственные показатели общего процесса регулирования тепловлажностного состава приточнаго воздуха.При повышении температуры наружного воздуха повышается температура "точки росы" и в этом случае по команде термарегулятара 8 постепенно закрывается клапан 18. При...

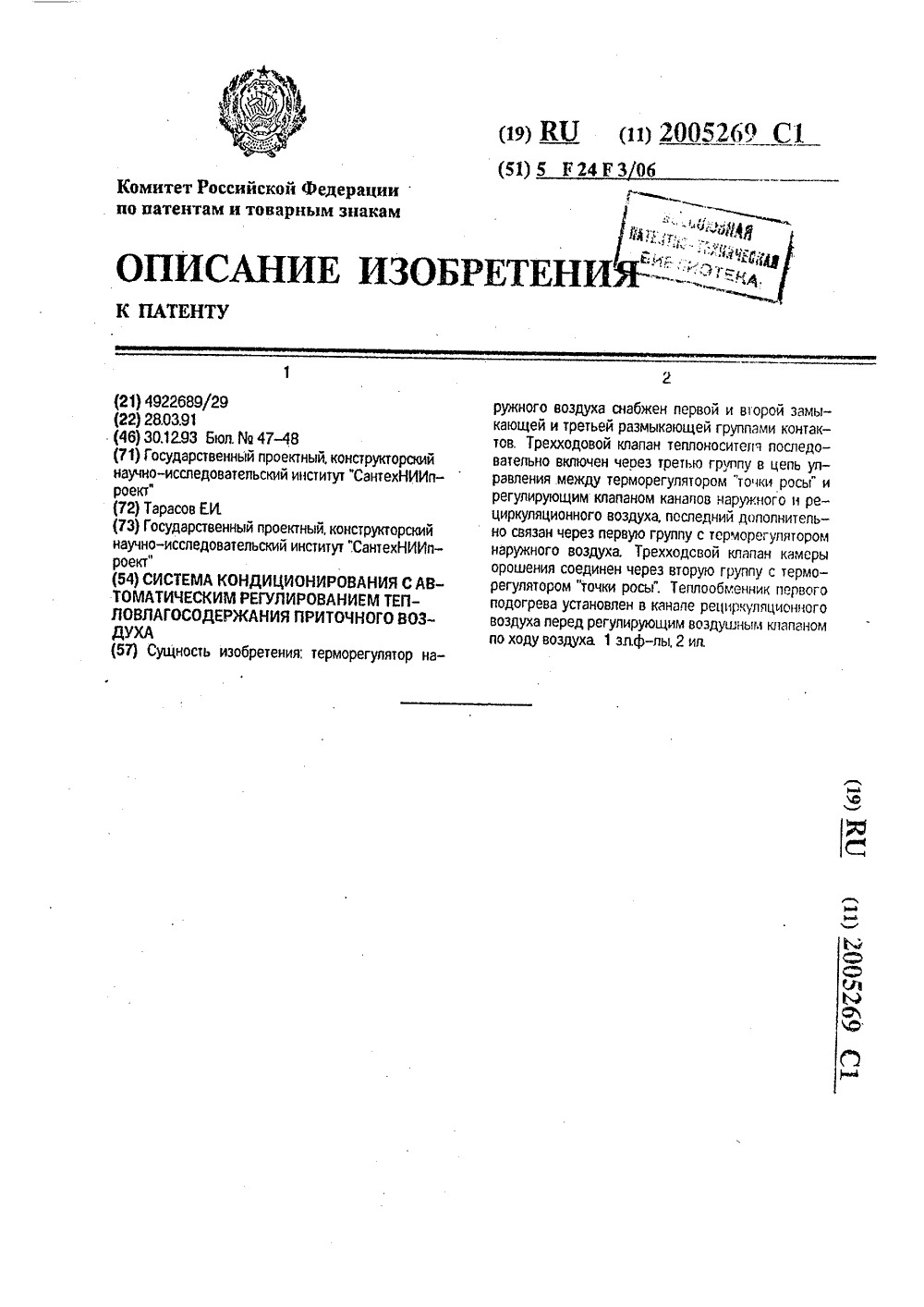

Номер патента: 2005269

Опубликовано: 30.12.1993

Автор: Тарасов

МПК: F24F 3/06

Метки: автоматическим, воздуха, кондиционирования, приточного, регулированием, тепловлагосодержания

...более открывается в сторону забора холодной воды из трубопровода 22 холодоснабжения. Излишки воды в камере 11 орошения посредством перелива удаляются по отводящему трубопроводу 23. 5 10 15 20 25 30 35 40 45 50 Температура приточного воздуха в данном режиме продолжает поддерживаться терморегулятором 1 посредством изменения расхода теплоносителя через теплообменник 3 второго подогрева.При понижении температуры наружного воздуха процесс регулирования осуществляется в обратном порядке: прикрывается трехходовой клапан 9 в сторону потребления холодной воды из трубопровода 22 непосредственно по управлению терморегулятором 5 при минимуме забора наружного воздуха и максимуме рециркуляции - продолжает прикрываться клапан 9 при переключении...

Номер патента: 2005270

Опубликовано: 30.12.1993

Автор: Тарасов

МПК: F24F 11/00, F24F 3/06

Метки: автоматическим, воздуха, кондиционирования, приточного, регулированием, тепловлагосодержания

...выходной клапан 14 включен по управлению последовательно между треххадавым клапаном 8 камеры 6 орошения и термарегулятором 9 "точки расы", а клапан 15 падмеса включен между входом первой секции 3 и выходом второй секции 4 первого подогрева за клапаном 14 обратного теплоносителя и связан по управлению с терморегулятаром 11 притачнаго воздуха.Водяной контур камеры 6 орошения включает в себя трубопроводы 16. 17 и 18циркуляции, нагнетания и подпитки, а также прямую и обратную линии 19 и 20 холодоснабжения.Отличие системы по фиг.2 заключается в том, что секции 3 и 4 пеового подогрева установлены параллельно по ходу воздуха.Система кондиционирования воздуха работает следующим образом,Наружный воздух последовательнопропускают через секции...

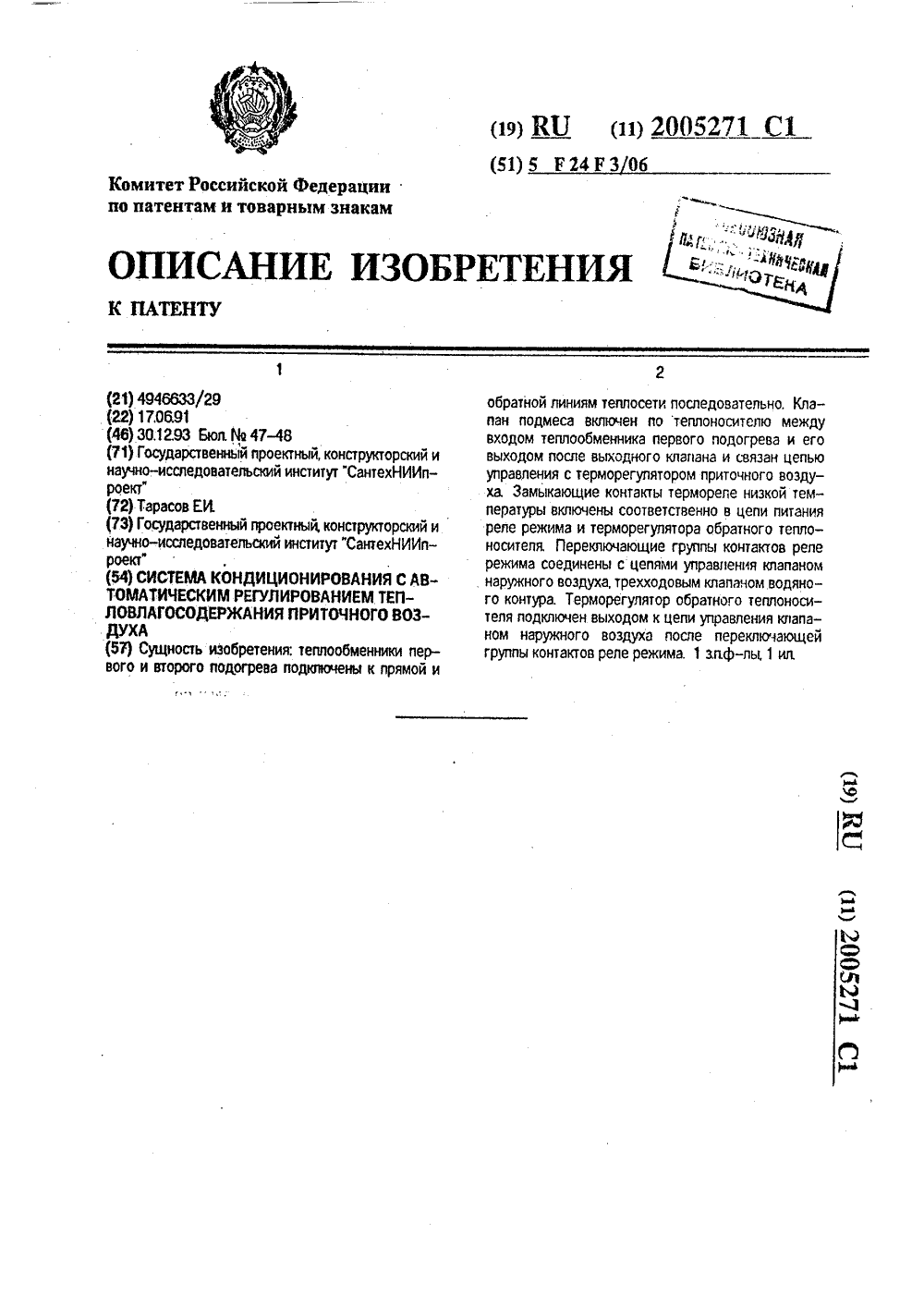

Номер патента: 2005271

Опубликовано: 30.12.1993

Автор: Тарасов

МПК: F24F 3/06

Метки: автоматическим, воздуха, кондиционирования, приточного, регулированием, тепловлагосодержания

...кондиционирования воздухаработает следующим образом,Наружный воздух или смесь наружногОи рециркуляционного воздуха из каналов 12 35и 11 последовательно пропускают черезтеплообменник 3 первого подогрева, камеру 5 орошения, теплообменник 4 второгоподогрева и вентилятором 7 пода 1 от в обслуживаемое помещение на чертеже не показа но).Холодный период года,Регулирование влажности приточноговоздуха осуществляе гся терморегулято ром18 ".точки росы" путем воздействия на выходной клапан 13 обратного теплоносителяпри закрытом трехходовом клапане 8 в сторону линии 35 холодоснабжения, При понижении температуры "точки росы" выходкойклапан 13 открывается, увеличивая расход 50теплоносителя из прямой линии 1 теплосетичерез теплообменник 3...

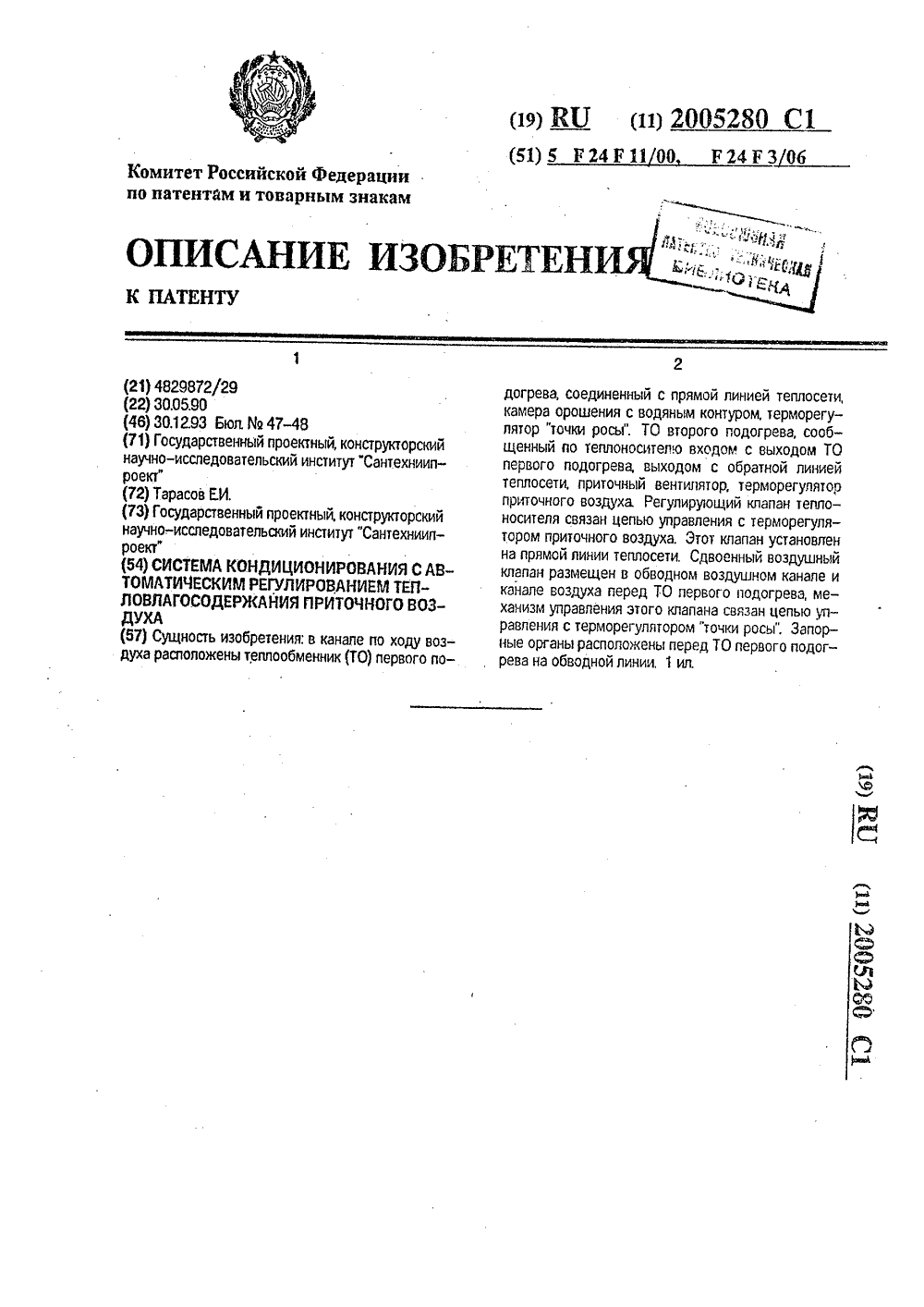

Номер патента: 2005280

Опубликовано: 30.12.1993

Автор: Тарасов

МПК: F24F 11/00, F24F 3/06

Метки: автоматическим, воздуха, кондиционирования, приточного, регулированием, тепловлагосодержания

...введенные обводную линию 13 теплоносителя и обводной воздушный канал 14 теплообменника 2 первого подогрева, сдвоенный воздушный клапан 15 с единым механизмом 16 управления и запорные органь: 17 и 18 теплоносителя, при этом регулирующий клапан 11 теплоносителя установлен на прямой линии 3, сдвоенный воздушный клапан 15 размещен в обводном воздушном канале 14 и канале 1 воздуха пеоед теплообменником 2 первого подогрева, причем механизм 16 управления клапана 15 связан цепью 19 управления с терморегулятором 6 "точки росы", а запорные органы 17 и 18 расположены перед теплообменником 2 первого подогрева и на обводной линии 13,Система кондиционирования работает следующим образом.В режиме нагрева приточного воздуха на теплообменнике 2...
