Система кондиционирования воздуха с автоматическим регулированием тепловлажностных параметров приточного воздуха

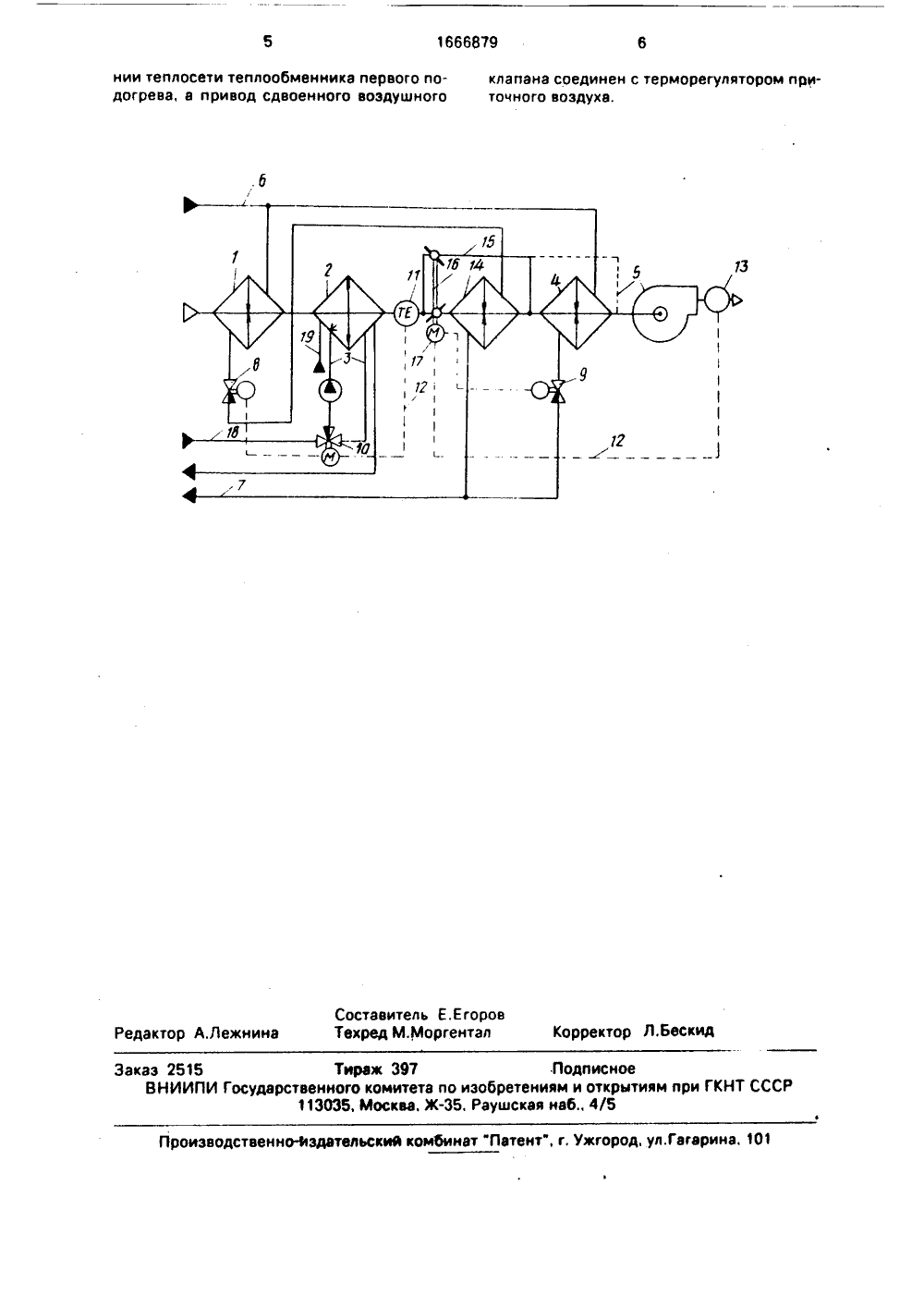

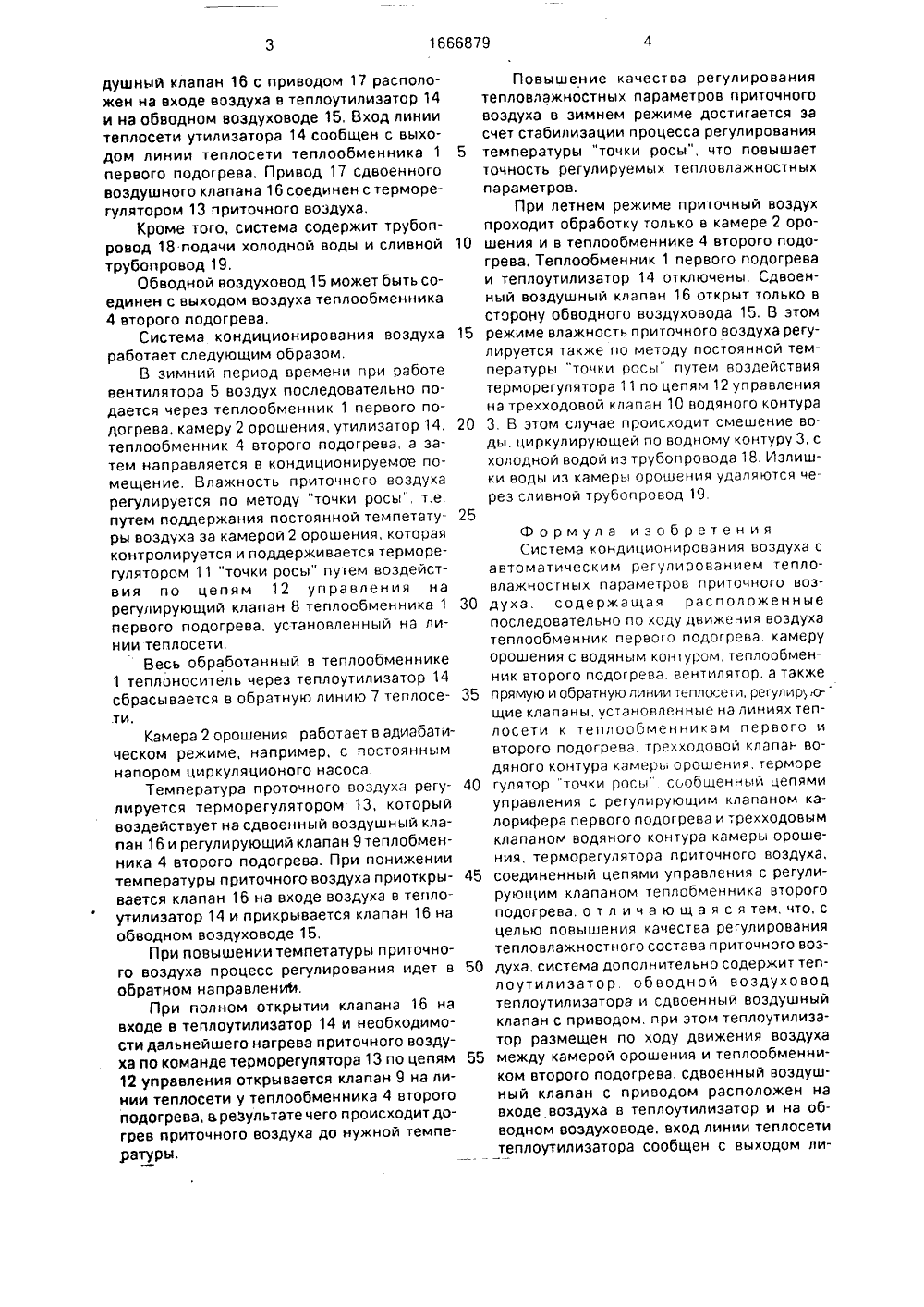

СОЮЗ СОВЕТСКИХСОЦИАЛ ИСТИЧЕ СК ИХРЕСПУБЛИК(5)5 Е 24 Е 3/06, 11/00 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(56) Авторское свидетельство СССРМ 868272, кл, Р 24 Г 3/06, 1980,(54) СИСТЕМА КОНДИЦИОНИРОВАНИЯВОЗДУХА С АВТОМАТИЧЕСКИМ РЕГУЛИРОВАНИЕМ ТЕПЛОВЛАЖНОСТНЫХ ПАРАМЕТРОВ ПРИТОЧНОГО ВОЗДУХА Изобретение относится к технике кондиционирования воздуха и вентиляции и может быть использовано в системах кондиционирования воздуха широкого назначения,Целью изобретения является повышение качества регулирования тепловлажностных параметров приточного воздуха.На чертеже представлена принципиальная схема предлагаемой системы кондиционирования.Система кондиционирования воздуха с автоматическим регулированием тепловлажностных параметров приточного воздуха содержит расположенные последовательно по ходу движения воздуха теплообменник 1 первого подогрева, камеру 2 орошения с водяным контуром 3, теплообменник 4 второго подогрева, вентилятор 5,а также прямую и обратную линии 6 и 7 Ы 1666879 А 1(57) Изобретение позволяет повысить качество регулирования тепловлажностного состава приточного воздуха системой кондиционирования Теплоутилизатор 14 размещен по ходу движения воздуха между камерой 2 орошения и теплообменником 4 второго подогрева, Сдвоенный воздушный клапан 16 с приводом 17 расположен на входе воздуха в теплоутилиэатор 14 и на его обводном воздуховоде 15, Вход линии теплосети теплоутилиэатора 14 сообщен с выходом линии теплосети теплообменика 1 первого подогрева. Привод 17 соединен с терморегулятором 13 приточного воздуха. Воздуховод 15 может быть соединен с выходом воздуха теплообменника 4. 1 ил,теплосети, регулирующие клапаны 8 и 9, установленные на линиях 6 и 7 теплосети к теплообменникам 1 и 4 первого и второго подогрева, трехходовой клапан 10 водяного контура 3 камеры 2 орошения, терморегулятор 11 "точки росы", сообщенный цепями 12 управления с регулирующим клапаном 8 калорифера первого подогрева и трехходовым клапаном 10 водяного контура 3 камеры 2 орошения, терморегулятор 13 приточного воздуха, соединенный цепями 12 управления с регулирующим клапаном 9 теплообменника второго подогрева.Система дополнительно содержит теплоутилизатор 14, обводной воздуховод 15 теплоиэолятора 14 и сдвоенный воздушный клапан 16 с приводом 17. Теплоутилиэатор 14 размещен по ходу движения воздуха между камерой 2 орошения и теплообменником 4 второго подогрева. Сдвоенный воэ 166687940 45 50 55 душный клапан 16 с приводом 17 расположен на входе воздуха в теплоутилизатор 14 и на обводном воздуховоде 15, Вход линии теплосети утилизатора 14 сообщен с выходом линии теплосети теплообменника 1 первого подогрева, Привод 17 сдвоенного воздушного клапана 16 соединен с терморегулятором 13 приточного воздуха,Кроме того, система содержит трубопровод 18 подачи холодной воды и сливной трубопровод 19,Обводной воэдуховод 15 может быть соединен с выходом воздуха теплообменника 4 второго подогрева.Система кондиционирования воздуха работает следующим образом,В зимний период времени при работе вентилятора 5 воздух последовательно подается через теплообменник 1 первого подогрева, камеру 2 орошения, утилизатор 14, теплообменник 4 второго подогрева, а затеял направляется в кондиционируемое помещение, Влажность приточного воздуха регулируется по методу "точки росы", т,е. путем поддержания постоянной темпетатуры воздуха за камерой 2 орошения, которая контролируется и поддерживается терморегулятором 11 "точки росы" путем воздействия по цепям 12 управления на регулирующий клапан 8 теплообменника 1 первого подогрева, установленный на линии теплосети,Весь обработанный в теплообменнике 1 теплоноситель через теплоутилизатор 14 сбрасывается в обратную линию 7 теплосети. Камера 2 орошения работает в адиабатическом режиме, например, с постоянным напором циркуляционого насоса.Температура проточного воздуха регулируется терморегулятором 13, который воздействует на сдвоенный воздушный клапан 16 и регулирующий клапан 9 теплобменника 4 второго подогрева. При понижении температуры приточного воздуха приоткрывается клапан 16 на входе воздуха в тепло- утилизатор 14 и прикрывается клапан 16 на обводном воздуховоде 15,При повышении темпетатуры приточного воздуха процесс регулирования идет в обратном направлений,При полном открытии клапана 16 на входе в теплоутилизатор 14 и необходимости дальнейшего нагрева приточного воздуха по команде терморегулятора 13 по цепям 12 управления открывается клапан 9 на линии теплосети у теплообменника 4 второго подогрева, ь результате чего происходит догрев приточного воздуха до нужной температуры. 5 10 15 20 25 30 35 Повышение качества регулирования тепловлажностных параметров приточного воздуха в зимнем режиме достигается эа счет стабилизации процесса регулирования температуры "точки росы", что повышает точность регулируемых тепловлажностных параметров.При летнем режиме приточный воздух проходит обработку только в камере 2 орошения и в теплообменнике 4 второго подогрева, Теплообменник 1 первого подогрева и теплоутилизатор 14 отключены, Сдвоенный воздушный клапан 16 открыт только в сторону обводного воздуховода 15, В этом режиме влажность приточного воздуха регулируется также по методу постоянной температуры "точки росы" путем воздействия терморегулятора 11 по цепям 12 управления на трехходовой клапан 10 водяного контура 3, В этом случае происходит смешение воды, циркулирующей по водному контуру 3, с холодной водой иэ трубопровода 18, Излишки воды иэ камеры орошения удаляются через сливной трубопровод 19 Формула изобретения Система кондициониронания воздуха с автоматическим регулированием тепловлажносгных параметров приточного воздуха, содержащая расположенные последовательно по ходу движения воздуха теплообменник первого подогрева, камеру орошения с водяным контуром, теплообменник второго подогрева. вентилятор, а также прямую и обратную линии теплосети, регулир ощие клапаны, установленные на линиях теплосети к теплообменникам первого и второго подогрева, трехходовой клапан водяного контура камерь орошения, терморегулятор "точки росы" сьобщенный цепями управления с регулирующим клапаном калорифера первого подогрева и трехходовым клапаном водяного контура камеры орошения, терморегулятора приточного воздуха, соединенный цепями управления с регулирующим клапаном теплобменника второго подогрева, о т л ич а ю ща я с ятем, что, с целью повышения качества регулирования тепловлажностного состава приточного воздуха, система дополнительно содержит теплоутилиэатор обводной воздуховод теплоутилизатора и сдвоенный воздушный клапан с приводом, при этом теплоутилизатор размещен по ходу движения воздуха между камерой орошения и теплообменником второго подогрева, сдвоенный воздушный клапан с приводом расположен на входе воздуха в теплоутилизатор и на обводном воздуховоде, вход линии теплосети теплоутилизатора сообщен с выходом ли1666679 Составитель Е,Егоро М,Мо гентал Редактор А.Лежнина Техред, р Корректор Л.Б аказ 2515 Тираж 397 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва. Ж, Раушская наб., 4/5 тельский комбинат "Патент", г. Ужгород, ул.Гагарина. 1 Производст нии теплосети теплообменника первого подогрева, а привод сдвоенного воздушного клапана соединен с терморегулятором приточного воздуха.
