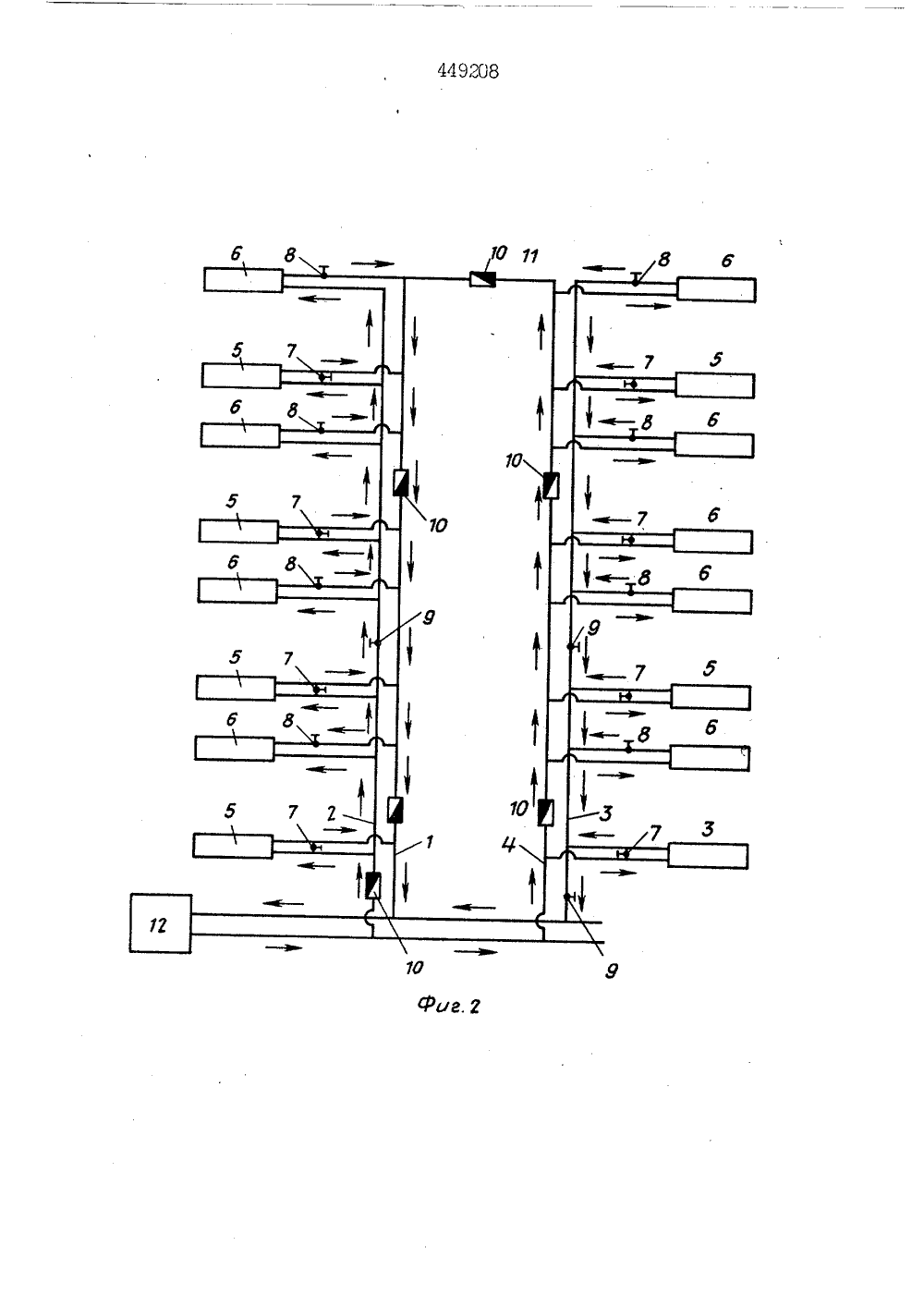

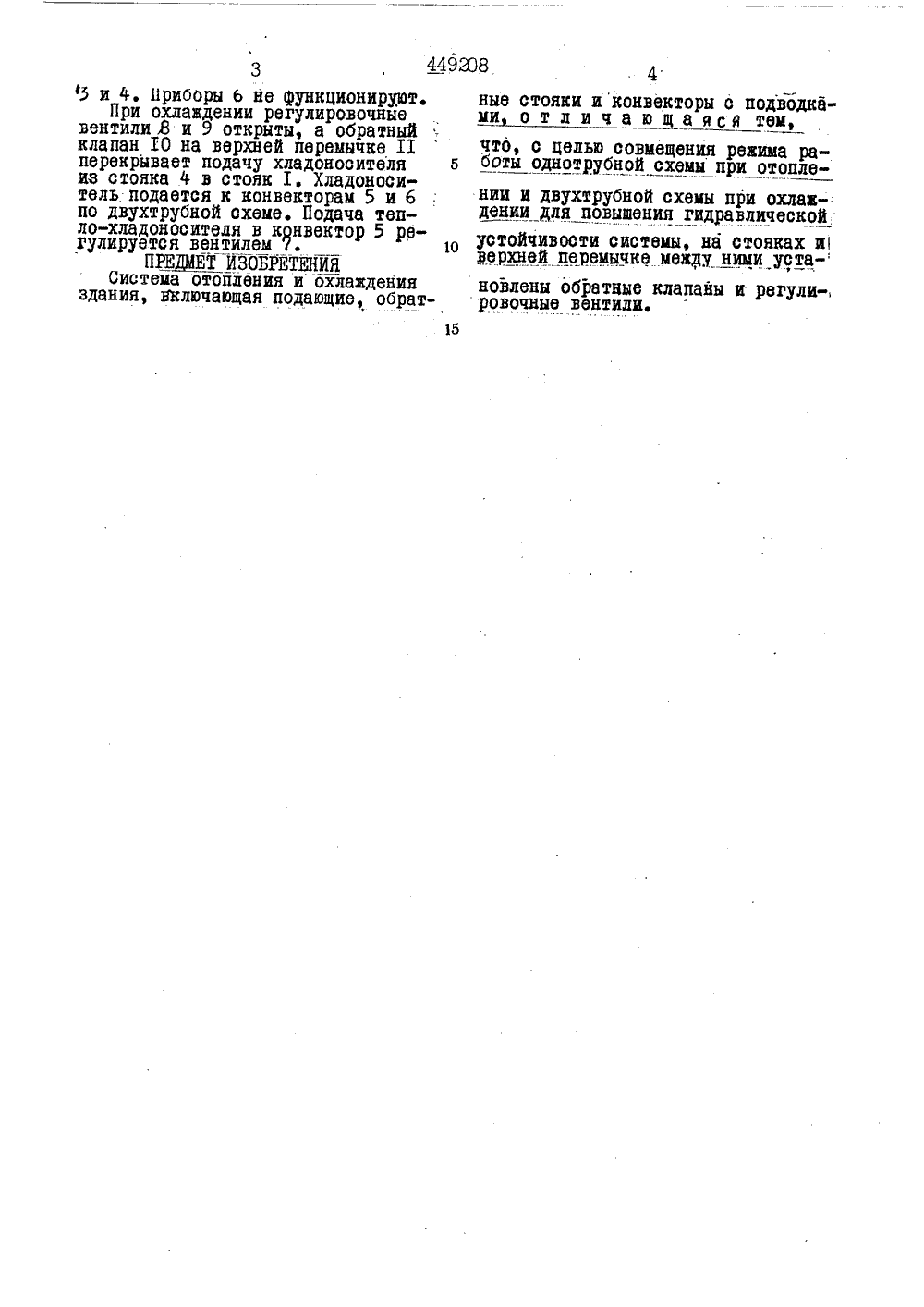

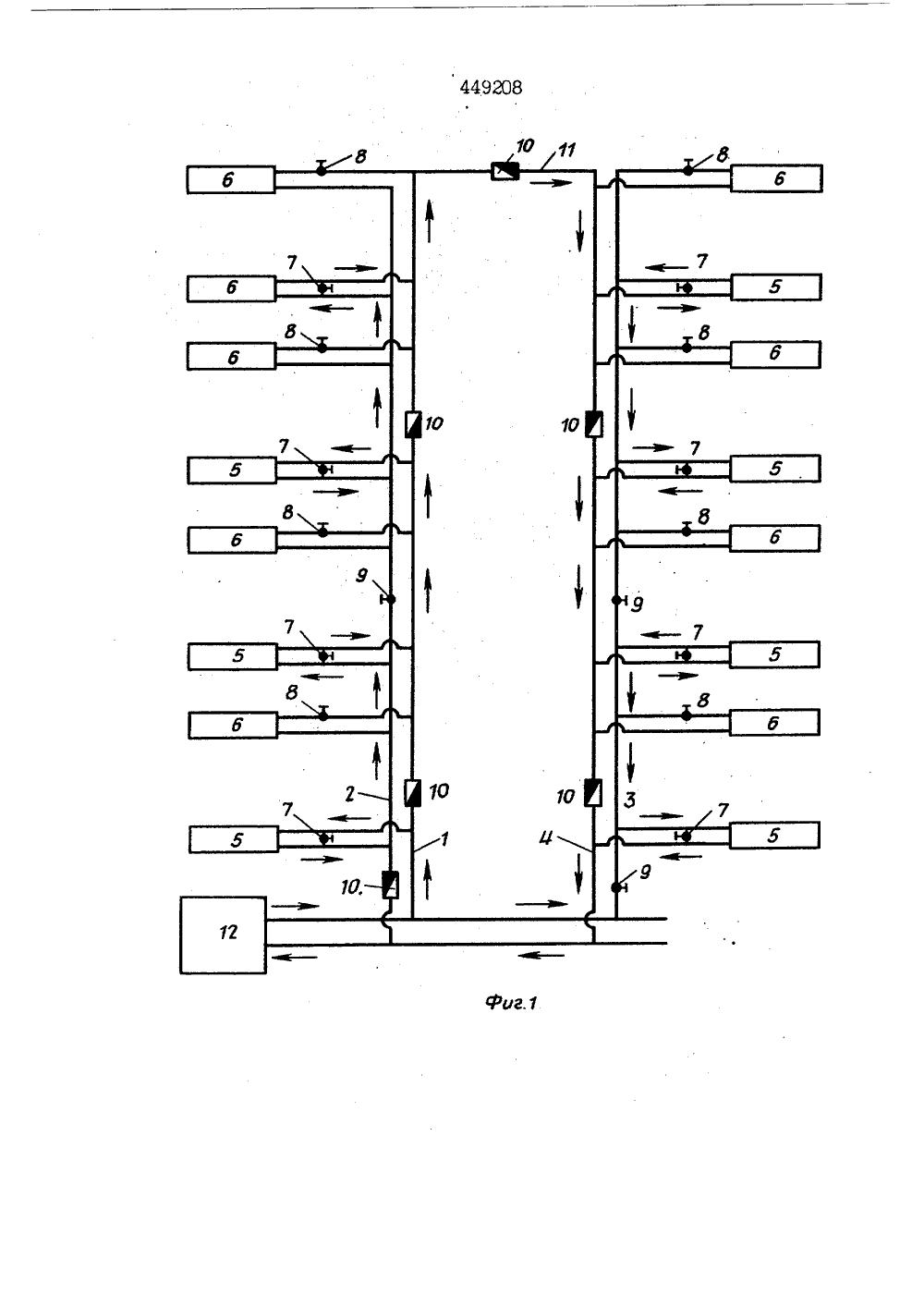

Система отопления и охлаждения здания

Номер патента: 91695

Опубликовано: 01.01.1951

Автор: Ливчак

МПК: F28F 27/02

Метки: запорно-регулировочный, кран, отопления, систем

...пающе упирается ижнее положениепрекрацается. Предметом изобретения является запорно-регулировочный кран для системы отопления с пропуском теплоносителя по зазору между резьбой винта и внутренней цилиндрической поверхностью корпуса, ц с регулированием гидравлического сопротивления с помощью изменения длины этого зазора.Запорно-регулировочные краны для систем отопления, в которы.;дравлическое сопротивление изменяется в зависимости от изменения ицы зазора между ре."ьоой .Орпус и и резьоо 1 винта, - известны.Описываемый ниже кран отличается от известных тем, что резьбу одинакового профиля имеют как винт, так и корпус крана, причем в последнем резьба выполнена только непроточной части, а в проточной части она отсутствует. Такое устройство...

Номер патента: 1129708

Опубликовано: 15.12.1984

Авторы: Бурунин, Сидоренко, Хатанов

МПК: H02P 1/32

Метки: звезда, обмоток, обратно, переключения, путем, схему, схемы, треугольник, электродвигателем, электродвигателя

...включения обмоток с напряжением питающей сети приводит к появлению бросков тока в обмотках и в питающей сети. Цель изобретения - уменьшение бросков тока.Указанная цель достигается тем, что согласно способу управления электродвигателем путем переключения его обмоток со схемы "звезда" на схему "треугольник" и обратно, при котором производят отключение концов фазныхобмоток электродвигателя от общей точки соединения и их подключение к началам смежных фазных обмоток электродвигателя, сначала отключают конец первой обмотки от концов двух других обмоток и подключением его к началу второй фазной обмотки, затем отключают конец второй обмотки от конца третьей обмотки и подключают к началу третьей обмотки, .конец третьей обмотки подключают к...

Номер патента: 1772530

Опубликовано: 30.10.1992

Авторы: Атманов, Проценко

МПК: F24D 17/00

Метки: автономная, водоснабжения, горячего

...и регулятор температуры 52 с трехходовым краном, один из выходных шт, церов которого подклочен с помощью трубопровода 53 непосредственно к выходномутоубопроводу 37 испарителя 36 через обратный клапан 54 и к распределительной сети питьевой воды 55 с водоразборными кранами 56, адругой выходной штуцер через обратный клапан 57 подключен к выходному трубопроводу 37 испарителя 36 через установленную в нем теплообменную поверхность 50, К распределительной сети 38 холодной воды подключен венТиль 58, управляемый уровномером, установленным в баке-аккумуляторе 12 холодной воды, а между насосом 31 и химводоподготовительной установкой 32 установлен регулируемый вентиль 59, управляемый от уровнемера бака-аккумулятора теплового слива 30, Все...

Номер патента: 98508

Опубликовано: 01.01.1954

Автор: Жуков

МПК: G01R 11/50

Метки: активной, мощности, нулевым, обратной, последовательности, проводом, прямой, системе, трехфазной, фаз, энергии

...схемы четырех вариантов устройств.Цифрами 1, 2 и 3 обозначены обмотки тока и напряжения трех измерительных элементов индукционного тина; подвижные системы этих элементов, как отмечалось вып:е, закреплены на общей осн.Зажимы начал и концов обмоток обозначены двойными и одинарными кружками, фазы сети и нулевой провод - буквами Л, В, С, и 0В схеме по фиг. 1 обмотки на.нряжений элементов 1, 2 и 3 включены на фазцые напряжения )во,1 оА, 3 со, а токовые обмотки натОки 1 А - 1 с, 1 В 1 А1 с 1 вУстройство измеряет активнуюмощность прямой последовательности и не реагирует на мощностьОбратной последовательности.В схеме по фиг. 2 обмотки напряжения элемеп 10 В 1, 2 и д Вкл 10 чены на фазные напряжения:1-АО -Ов 1-ВАСОа токовые обмотки на...
