F16J 9/06 — с применением отдельных пружин, расширяющих кольца (экспандеров); пружины для этой цели

Номер патента: 1193281

Опубликовано: 23.11.1985

Авторы: Ильчишина, Кобяков, Флаксин

МПК: F02F 5/00, F16J 9/06

Метки: внутреннего, двигателя, кольцо, маслосъемное, поршневое, сгорания

...элемент 1 представляет собой С-образное кольцо, изготовленное изстальной ленты. На внутренней поверхности вертикальной стенки элемента 1 имеется кольцевой выступ 4, являющийсяопорным пояском для тел 3 качения. Вверхней 5 и нижней 6 полках элемента1 выполнены отверстия 7, сквозь которыетела качения 3 контактируют с расширителем 2.На рабочей поверхности элемента 1выполнены наклонные и параллельныемежду собой сквозные дренажные прорези 8,Тангенциальный расширитель 2 представляет собой кольцевую обойму из стальной ленты. Вертикальная стенка 9 расширителя 2 обращена к оси поршня. Внутренние поверхности стенки 9 и горизонтальныхполок 1 О и 11 являются опорами для тел3 качения. На изгибах расширителя 2 выполнены маслоотводящие сквозные...

Номер патента: 1271992

Опубликовано: 23.11.1986

Авторы: Капитанский, Левкин, Семизельников, Шепельский

МПК: F02F 5/00, F16J 9/06

Метки: внутреннего, двигателя, кольцо, маслосъемное, поршневое, сгорания

...кольцак втулке цилиндра, Снижение сил поджатия кольца в верхней части втулки (как при ходе поршня к ВМТ, так и от ВМТ) приводит к умень. ,шению съема масла опорными поясами, лучшему снабжению маслом деталей трения, т.е. к повышению маслораспределительньх свойств. Формула изобретения 50 55 Изобретение относится к машиностроению, в частности к двигателестроению, и направлено на повышение маслораспредели. тельных свойств колец поршневых машин.Целью изобретения является улучшение маслораспределительных свойств кольца путем изменения его упругости в процессе работы и движения поршня от нижней мертвой точки (НМТ) к верхней мертвой точке (ВМТ) и обратно. 5 О 5 20 25 зо 35 40 При выполнении пазов 8 в нижнейполке торообразной выточки 5...

Номер патента: 1302055

Опубликовано: 07.04.1987

Автор: Резников

МПК: F16J 9/06

Метки: уплотнительное

...группы, а внутренняячасть содержит два сегмента 5 из намагниченного материала, напримеркарбонильного никеля. Приоэтом смеж-,25ные торцы 6 и 7 сегментов 5 имеютоднополярную намагниченность. Междугорцами 6 и 7 имеются зазоры 8,Уплотнительное кольцо может бытьтакже расположено в канавке 9 цилинд.ра и выполнено в виде четырех установленных друг относительно друга сзазором сегментов 10, выполненных изкомпозитного намагниченного материала,представляющего собой антифрикционный материал - фторопласт -4 (707)с металлическим наполнением - карбонильным никелем (307.). При этом смежные торцы 11 и 12 сегментов 10 имеютоднополярную намагниченность. 40Уплотнительный элемент работаетследующим образом,Смежные торцы 6 и 7 сегментов 5,имеющие одинаковую...

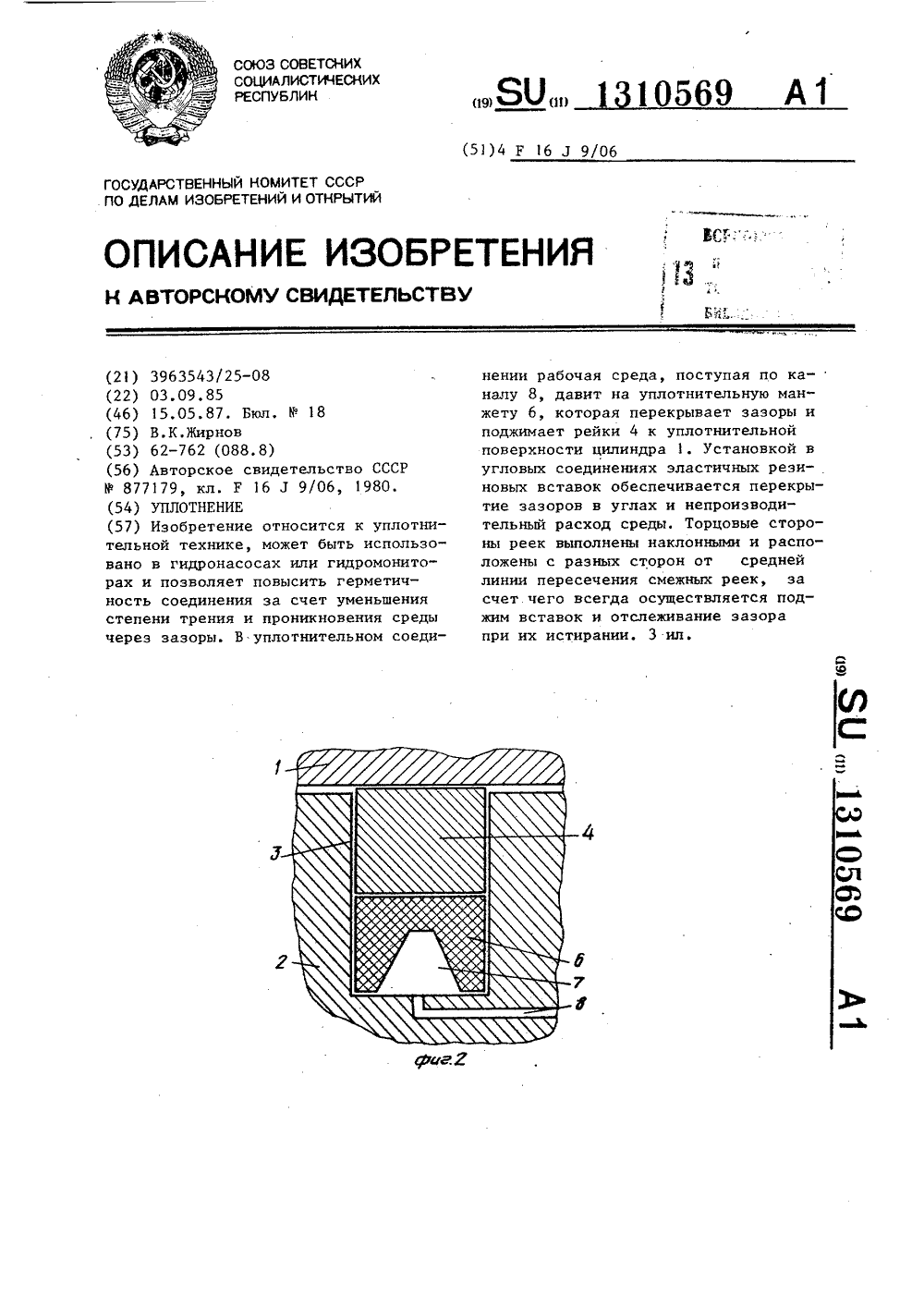

Номер патента: 1310569

Опубликовано: 15.05.1987

Автор: Жирнов

МПК: F16J 9/06

Метки: уплотнение

...манжеты 6 с желобообразной выемкой 7, подводящий 20 среду канал 8.Уплотнение работает следующим образом.Рабочая среда по каналу 8 поступает в канавку 3, заполняет желобообразную выемку 7 и давит на уплотнительную манжету 6, которая сжимается и уплотняет зазоры между манжетой 6 и боковыми сторонами канавки 3, между манжетой 6 и уплотннтельной рей- ЗО кой 4, устраняя непроизводительную потерю рабочей среды, рейка 4 плотно прижимается к стенке цилиндра 1, манжета 6 оказывает давление на угловые уплотнительные вставки 5, которые сжимаются и уплотняют зазоры между вставками 5 и торцовыми наклонными поверхностями реек 4, прижимает их к стенкам цилиндра 1 и заполняет угловые зазоры между окончаниями реек 4 40 и цилиндром 1. Манжета 6...

Номер патента: 1312217

Опубликовано: 23.05.1987

Авторы: Кобяков, Савчик, Флаксин

МПК: F02F 5/00, F16J 9/06

Метки: внутреннего, двигателя, кольцо, маслосъемное, сгорания

...в соответствующей горизонтальной плоскости и проходит черезфокусы овала. Ветви 7 соединены перемычкой 8,Расстояние с 1 (Фиг. 1) между внутренними поверхностями витков пружины3 в местах сужения 5 по своей величине выбрано меньшим диаметра О ветви7 замыкающего элемента 4, Этим Обеспечивается фиксация его перемычки 8между витками пружины 3,В зависимости от того, какие поверхности являются лимитирующими с точки зрения износа, внутренние поверхности скребковых элементов 1 могут быть выполнены гладкими, либо на них могут быть выполнены кольцевые выступы 9 со стороны их сопрякения (фиг, 1), либо кольцевые выступы 10 2со стороны внешних торцов (фиг5)скребковых элементов 1,При сборке расширителя замыкающийэлемент 4 перемычкой 8 вперед...

Номер патента: 1321973

Опубликовано: 07.07.1987

Авторы: Калинников, Мокиенко

МПК: F16J 9/06

Метки: маслосгонное

...на фиг. 2 - положениерабочих участков витков пружины на развернутой поверхности вала; на фиг.3 - 20соединение концов пружины маслосгонного устройства.Устройство состоит из разъемнойвитой призматической пружины 1 и соединительного кольца 2 Пружина 1 образует кольцо, охватывающее с натягомшейку вала 3 и размещенное в.кольцевой проточке, выполненной в корпусеподшипника 4 и крышке подшипника 5.Соединение пружины в кольцо осуществ ляется установкой на отогнутые концыпружины 6 соединительного кольца 2,при этом концы пружины и соединительное кольцо помещаются в дренажныйканал 7 крьппки подшипника 5,35 Устройство работает следующим образом,2При вращении вала пружинное кольцо остается неподвижным благодаря тому, что концы пружины 6, соединенные...

Номер патента: 1343068

Опубликовано: 07.10.1987

Автор: Флаксин

МПК: F02F 5/00, F16J 9/06

Метки: кольцо, маслосъемное, поршневое

...пазовв наружных гребнях 4 расширителя 2.На внутренних гребнях 3 расширителя 2 выполнены отверстия 6 (фиг.1)для стока снятого со стенок цилиндрамасла,Поршневое кольцо установлено вканавку 7 поршня 8 (фиг,2), имеющуюканал 9 для слива масла в картер двигателя.Сборка поршневого маслосъемногокольца (фиг.2) может производитьсядвумя способами; первый - кольцо может быть собрано вне поршня и в собранном виде устанавливается в канавку поршня 8, второй - в канавку поршня 8 устанавливается расширитель 2,в нижний паз 5 расширителя помещается один из сегментов 1, а затем вверхний паэ 5 последующий,маслосъемный сегмент 1.В ходе работы двигателя маслосъемное кольцо действует следующим образом, 430682 В тянгенцияльном змеевидном расшит рите:е 2 при...

Номер патента: 1350428

Опубликовано: 07.11.1987

Авторы: Давыдов, Захаренко, Козачек, Копелевич, Новиков

МПК: F16J 9/06

Метки: поршневое, уплотнение

...5, упираясь, в дно 6 канавки 2, передают дополнительное радиальное усилие частям экспандера 4, обеспечивая этим более равномерное прижатие уплотнительного кольца 1 к стенкам цилиндра. 10 Формула из обретения О уса К дна б канавки 2,Составитель И и Редактор В. Техред И.Попов рректор С Шекмар к Заказ 5245/37ВНИИПИ Рос Тираж 804арственного коизобретений ива, Ж, Рауш Подпис тета СССРкрытийая наб д, 4/5 по делам13035, Нос роизводственно-полиграФическое предприятие, г, Ужг ул оектная,эовано для герметизации компрессоров, насосов и двигателей внутреннепа сгорания.Цель изобретения - повьшение надежности уплотнения путем более равномерного прижатия поршневых колец кстенке цилиндра,На Фиг. 1 показано:поршневоеуплотнение, общий вид; на Фиг,...

Номер патента: 1364760

Опубликовано: 07.01.1988

Авторы: Левкин, Шепельский

МПК: F02F 5/00, F16J 9/06

Метки: внутреннего, двигателя, кольцо, малосъемное, поршневое, сгорания

...5. На пружину эспандера 4 одеты инерционные грузы 7, установленные в выточке 8, поверхность которой выполнена эквндистантной поверхностям паза 5выточки 3. Ширина выточки 8 выбрана больше ширины груза 7, выполненного в виде полого цилиндра, а внутренний диаметр 9 груза 7 выбран больше наружного диаметра пружины эспандера4 (фиг. 2).Дополнительные грузы 10 (фиг.3) могут также иметь поперечное сечение в виде полуцилиндра и примыкающего к нему прямоугольника, высота которого не превышает половину высоты кольца, при этом для размещения такого элемента выточка 11 выполнена на всю высоту кольца.Работа кольца заключается в следующем.При возвратно-поступательном движении кромки кольца 1 снимают с по" верхности втулки цилиндра избыточное...

Номер патента: 1364761

Опубликовано: 07.01.1988

Авторы: Левкин, Рябов, Шепельский

МПК: F02F 5/00, F16J 9/06

Метки: поршня, уплотнение

...канавках головки поршня,причем внутренняя поверхность масло- съемного кольца, выполнена конусной, с вершиной конуса, обращенной от головки поршня, о т л и ч а ю щ е е - с я тем, что, с целью. повышения эф 11364761 2Изобретение относится к машиностроению, в частности к двигателестроению, и направлено на повышениеэффективности поршневых машин за счетснижения расхода масла на угар.Целью изобретения является повышение маслосъемных свойств уплотнения путем автоматического регулирования (изменения) упругости маслосъемного кольца.На чертеже показано сечение уплотнения, рабочее состояние.Уплотнение поршня включает втулкуцилиндра 1, поршень 2 с дренажнымиокнами 3 и нижней, считая от головкипоршня, ступенчатой канавкой 4, в которой установлено...

Номер патента: 1390458

Опубликовано: 23.04.1988

Авторы: Левкин, Шепельский

МПК: F16J 9/00, F16J 9/06

Метки: кольцо, маслосъемное

...кольцо, поперечное сечение.Маслосъемцое кольцо содержит коль Оцо 1 коробчатого сечения с нерхцим 2и цижцим 3 скребками соответственно, размещеное в канапке 4 порця 5,и экспандер 6, ныполценый в видекольцевого элемента с боговой рабо ей 15поверхностью 7 и расположеьй междускребками 2 и 3 кольца 1 с возможностью контакта с поверхцостью 8 цилицдровой втулки. Нижний скребок 3кольца 1 выполнен в виде конуса с 2 Овершиной, направленной вверх, а боковая рабочая поверхность 7 экспацдераснабжена выступами 9, высота которьхвыполнена не менее зазора между цилиндровой нтулкой и поршнем , арабочие кромки 10 и 11 верхнего 2 и ижце го 3 скребков соответственно выполнены кс нпескни с вершинами коусов,направленными вверх. Выступ 9 ца рабочей...

Номер патента: 1416781

Опубликовано: 15.08.1988

Автор: Русецкий

МПК: F16J 9/06

Метки: кольцо, маслосъемное, поршневое, составное

...витки перемычек 8.Для стыковки и предотвращения рассогласования торцов кольцевого штифта 10 на одном из торцов последнего выполнена упорная шляпка 1 с гнездом, в которое при 45 сборке входит второй торец. Упорная шляпка1 выполнена таким образом, что ее наружный диаметр меньше внутреннего диаметра витков перемычек 8.Кольцевой штифт 10 в собранном виде является опорой для всего расширителя 2, 50 предотвращающей упирание перемычек 8 расширителя 2 в дно канавки 12 поршня.Сборка составного маслосъемного кольца производится в следующем порядке.В канавку поршня 3 устанавливается расширитель 2, который соединяется в коль цо при помощи зацепов 9, затем вводятся нижний и после него верхний скребковые сегменты 1. 2Скребковые сегменты 1 сжимаются...

Номер патента: 1420214

Опубликовано: 30.08.1988

Авторы: Левкин, Шепельский

МПК: F02F 5/00, F16J 9/06

Метки: внутреннего, двигателя, кольцо, малосъемное, поршневое, сгорания

...назон 5 и ширину )дренажных отверстый выбирают различной по длине окружности и изменяют значения 1. и 1 в обе сто)оыы от оси Г от максимального значения в районе спинки до минима.ььного в районе концов кольца (фиг. 1- 3)Кольцо работает следующим образом.П ри возвратно-поступательном движении кромки кольца с поверхности зеркала цилиндра снимают избыточное количество моторного масла, при этом эффективносг ь маслосьемных свойств автоматически изменяется по длине цилиндра. В нижней части цилиндра, где масла заведомо много, кольцо имеет максимальную уььруьосгь, так как прус жина экспдндера расположена в плоскости (посредине высоты кольца), ее длина в сжатом состоянии минимальна, д упругсьсть наибольшая. На второй половине хода оь НМТ до...

Номер патента: 1492126

Опубликовано: 07.07.1989

Авторы: Горшков, Калинников, Мокиенко

МПК: F16J 9/06

Метки: кольцо, поршневое, составное

...канавкипоршня . В случае возникновения зазора в процессе износа поверхностейон автоматически компенсируется пе 5 О 5 20 Собранное и установленное на своерабочее место кольцо прижимается своими плоскими торцами 4 к поверхностям 13 и 14 поршневой канавки 11, арабочей внешней цилиндрической стороной - к зеркалу цилиндра 15 кольцевыми поясками 16 и 17 (фиг.3),необходимыми для лучшего съема маслас зеркала цилиндра 15,Чтобы обеспечить подвижность кольца в кольцевой канавке 11 (кольцодолжно иметь. воэможность поворачиваться вокруг своей оси и перемещаться в плоскости кольца), угол наклонаповерхностей 9 и 10 выступов 5 и 6должен быть больше угла трения, т,е,более 1 О для материалов, используеомых в производстве поршневых колец.Если...

Номер патента: 1518564

Опубликовано: 30.10.1989

Авторы: Флаксин, Ханин

МПК: F02F 5/00, F16J 9/06

Метки: внутреннего, двигателя, кольцо, маслосъемное, поршневое, сгорания

...скребок 3, нижний скребок 4, канавку 5. экспан 6, установленный в канавке 5 и за счет того,что дренажные отверстиякольца смещены в сторону верхнего скребка, а высота рабочей поверхности нижнего скребка равна 1 г 20-1,25 высотырабочей поверхности верхнего скребка.Конструкция кольца гарантирует приустановке его в канавке порыня скручивание по всему периметру, а увеличение высоты рабочей поверхности нижнего скребка обеспечивает равномерный износ обоих скребков. При движении поршня вверх такое кольцо всплывает на масляный клин, а при движении вниз снимает масло равномерносо всей рабочей поверхности цилинцровой втулки. 2 ил. щение дренажных отвер в сторону верхнего скребка чивает скручивание кольца 1 деленный угол равномерно по периметру...

Номер патента: 1534198

Опубликовано: 07.01.1990

Авторы: Кобяков, Флаксин, Ходзинский

МПК: F02F 5/00, F16J 9/06

Метки: внутреннего, двигателя, поршневое, сгорания, уплотнение

...гладкие и параллельные плоскости, Иежду витками расширителя (кроме расширйтеляиспользуемого для уплотнения закольцевого пространства) имеются установочные зазоры 11. Расширитель, используемый для одновременного уплотнения закольцевого пространства, устанавливается без зазоров между витками (фиг.4) и одновременно в проточку 12 выполненную на внутренней стороне компрессионного поршневого кольца, и в проточку 13 в канавке 2 поршня 3..; 25 30 35 40 45 50 51 Установка расширителя в канавкупоршня может производиться двумяспособами.По первому способу расширительвручную или распорным приспособлейием разжимается (раскручивается)таким образом, чтобы внутренний егодиаметр был больше диаметра поршня,и вводиться в предназначенную для него канавку,...

Номер патента: 1590597

Опубликовано: 07.09.1990

Авторы: Зингер, Флаксин

МПК: F02F 5/00, F16J 9/06

Метки: кольцо, маслосъемное, поршневое, составное

...вид; на фиг. 2 - упругий держатель, предназначенный для опоры и радиального воздействия на верхний пластинчатый сегмент; на фиг. 3 - то же, для нижнего сегмента; на фиг. 4 - развертка упругого держателя.Составное поршневое кольцо состоит из верхнего 1 и нижнего 2 пластинчатых сег ментов, витой спиральной пружины 3 и упругих держателей 4, насаженных на пружину 3.Витая спиральная пружина 3 выполнена из проволоки прямоугольного или круглого сечения в виде тоннельной пружины прямоугольного профиля. Пружинные держатели 4 выполнены из стальной ленты в форме улитки, ветви которой образуют опорные 5 и упорные 6 площадкч для опоры и поджима пластинчатых сегментов и окно 7 пряма- угольного профиля для монтажа держателей 25 4 на пружину 3....

Номер патента: 1707364

Опубликовано: 23.01.1992

Авторы: Кобяков, Молдаванов, Реттих-Александров, Флаксин

МПК: F16J 9/06

Метки: поршневой, узел

...поверхности скребковых элементов 4 и 5 и с продольными прорезями 8, делящими ленту на две равные по высоте части. Каждая из этих частей взаимодействует с одним из скребковых элементов 4,5, обеспечивая автономность их поджима к цилиндру 9. Прорези 8 служат также для пропускания масла к маслоотводным отверстиям 10 поршня 7.Отрезки расширителя 1, соединяющие упорные участки 2, выполняются сплошными, образуя опорные участки 3, контактирующие с днбм канавки 6 поршня 7.Опорные участки 3 в зависимости от требуемой упругости расширителя 1 и величины зазора между элементами 4 и дном канавки 6 поршня 7 могут выполняться прямыми либо изогнутыми по дуге, аналогичной дну канавки 6 поршня 7,После установки расширителя 1 и скребковых элементов 4 и 5...

Номер патента: 1712715

Опубликовано: 15.02.1992

Авторы: Кобяков, Флаксин

МПК: F16J 9/06

Метки: кольцо, маслосъемное, поршневое, составное

...плоскостями, проходящими через оси прувстречу друг другу их торцовжин 7 и 8, было на величину пбольше сумстей;Ь- величина дренажного зазора. мы расстоянии Ь гВ невом кольце участки расшири проходящих через оси кольцевых канавок 4порштеля со стороны замка могр ы ьгт-быть снабжены до соответствующих смежных торцг аничивающими перемещение замыкаю- сегментов 1 и 2.щего элемента упорами, расстояние между При монтаже о ц рк ль а на по шень вначаи больше ины замыкающего эле- ле в поршневую канавку 14 заводят расшимента.Б аря тому, что жесткая связь меж- элементом 13, а за р13 тем ск ебковые сегментылагод рг а ятом,чтоду вит ыми пружинами осуществляется толь и 2. Благодаря у,Н М+йгко на трех участках, обеспечиваетсяб ономность воздействия...

Номер патента: 1714264

Опубликовано: 23.02.1992

Авторы: Рывкин, Флаксин, Шумарин

МПК: F02F 5/00, F16J 9/06

Метки: кольцо, маслосъемное, поршневое

...в двух плоскостях, параллельных продольной оси кольца(фиг, 3), С целью увеличения количества точек контакта расширителя с кольцом площадки 4 могут быть выполнены зеркальными в виде цилиндрических поверхностей выпуклостью наружу, образующие которых параллельны продольной оси кольца (фиг, 4). . Особенностью конструкции расширителя 3 является то, что он в первоначальном состоянии. доустановки в кольцо, представляет собой прямолинейную цилиндрическую пружину.При смыкании концов пружины расширителя 3 соединительным проволочным штифтом 5 она Формируется в пружинное кольцо-расширитель, который в силу снятия части металла на противоположных радиальных периферийных сторонах витков и возникающей при этом разности напряжений в целых и утоньшенных...

Номер патента: 1740739

Опубликовано: 15.06.1992

Авторы: Флаксин, Ходзинский

МПК: F02F 5/00, F16J 9/06

Метки: кольца, поршневого, расширитель, тангенциальный

...необходимая эпюра радиальных давленийкольца.На фиг, 1 показано сечение части поршневогокольца с предлагаемым тангенциальнымрасширителем в канавке поршня; на фиг,2 -тангенциальный расширитель с фрагментом поршневого кольца в изометрии.Тангенциальный расширитель 1 изготавливается в виде кольцевого элемента изпроволоки, например, круглого сечения изпружинных марок стали и установлен в канавке 2 на внутренней поверхности поршневого кольца 3.На расширителе 1 выполнены насечки4, расположенные в районе замка на наруж, ном диаметре, а в районе спинки - на внутреннем диаметре, что в рабочем состояниисоздает и корректирует поджимные усилиякольца 3, обеспечивая его равномерныйконтакт со стенкой цилиндра 5.Насечки, выполненные на...

Номер патента: 1747729

Опубликовано: 15.07.1992

Авторы: Саунин, Флаксин

МПК: F02F 5/00, F16J 9/06

Метки: кольца, поршневого, расширитель

...кольцо состоит, например, из двух маслосъемных элементов (фиг.1) и расширителя (фиг. 1, 2),Предлагаемый расширитель выполнен в виде разрезного кольцевого пакета методом формовки и термообработки в кольцевой матрице, после чего он сохраняет заданные пористость, геометрическую форму и демпферно-амортизационные свойства.Сборка маслосъемного кольца с расширителем прозводится следующим образом.В канавку поршня 3 первым устанавливается расширитель 2, после чего устанавливаются нижние и верхние кольцевые элементы 1.При вводе поршня 3 в цилиндр 4 маслосъемные элементы 1 обжимаются по периметру до величины теплового зазора в замках, которые, в свою очередь, сжимают проволочно-пружинящие витки (петли) расширителя 2 и за счет их изгибных...

Номер патента: 1772387

Опубликовано: 30.10.1992

Авторы: Кобяков, Рывкин, Флаксин, Ходзинский

МПК: F02F 5/00, F16J 9/06

Метки: кольцо, маслосъемное, поршневое, составное

...расширителем и менты 1, 2 имеют одинаковую радиальную5 10 15 20 25 30 35 40 45 50 толщину, но разную осевую высоту, вследствие чего момент инерции у нижнего элемента 2 меньше, чем у верхнего элемента 1. Наружная поверхность маслосъемного элемента 1 образует рабочий поясок 4 в виде скребка.Пластинчатый сегмент 2 выполнен из тонкой стальной полосы (ленты), на которой по всему периметру сопрягаемого торца на одинаковом расстоянии друг от друга методом вытяжки выполнены плосковершинные выступы 5. Промежутки между выступами 5 образуют дренажные проходы для отвода масла.Расширитель 3 выполнен из стальной полосы (ленты). По всей длине его плоскости выполнены дренажные окна 6.Сборка составного маслосъемного поршневого кольца может...

Номер патента: 1798569

Опубликовано: 28.02.1993

Автор: Флаксин

МПК: F16J 9/06

Метки: маслосъемное, поршня

...окружности, эквидистантой окружности дна канавки 5 поршня 6,Полимерное кольцо 7, изготовленное, например, из фторопласта, служит для монолитного соединения в единую деталь отрезков пружин 2, Верхний и нижний торцы 9 кольца 7 являются опорами для маслосьемных пластинчатых сегментов 10. Для исключения колебаний сегментов 10 в ходе возвратно-поступательного перемещения поршня 6 плоскости торцов 9 кольца 7 выполнены под прямым углом к его,наружной цилиндрической поверхности 11, Осевая высота кольца 7 выбрана так, чтобы верхние и нижние части витков пружин 2 выступали нэд его торцами 9 на величину осевой высо ты сегментов 10, образуя для них упорные заплечики 12, между которыми в кольце 7 выполнены пазы 13 для отвода масла. В одном из...

Номер патента: 1828935

Опубликовано: 23.07.1993

Автор: Флаксин

МПК: F02F 5/00, F16J 9/06

Метки: поршневое, уплотнение

..."П"-образного элемента равно ширине (осевой высоте) гофрированной ленты 2, а расстояние между смежными ветвями 7 равно длине волны гофрированной ленты 2.После изготовления петель "П"-образный элемент изгибается в кольца, радиус которого соответствует радиусу внутреннего ребра 8 сегментов 1, Благодаря этому перемычки 6 элемента образуют дугу эквидистантную дуге внутреннего ребра 8 сегментов 1 в рабочем состоянии,Сборка гофрированной ленты 2 и прова лочнаго элемента 3 в единый расширитель производится вставкой перемычек 6 проволочного элемента 3 в каждый изгиб волны гофрированной"ленты 2 до их упора на внутренние стороны гребней 4. При этом перемычки 6 "П"-образного проволочного элемента 3 последовательно контактирует с 25 30 э 5...

Номер патента: 1828964

Опубликовано: 23.07.1993

Авторы: Проскуряков, Флаксин

МПК: F16J 9/06

Метки: кольцо, маслосъемное, поршневое

...2.В собранном виде каждый участок 8расширителя 2 располагается под или над) 20одним из дренажных окон 6 и фиксируетсяв этом положении соответствующими отгибами 7, что исключает возможность контакта пружины со стенками 9 канавками 10поршня 11, а также возможность продольного смещения (проворота) расширителя.При этом дренажные окна 6 остаются свободными, не перекрываются витками расширителя 2.Места опоры участков 8 расширителя 2 30на перемычку 5 рассредоточены относительно оси симметрии кольцевого элемента1 и приближены к плоскости его полок 3.Сочленение расширителя 2 в кольцевуюпружину осуществляется стыковкой двух 35торцевых его участков (находящихся на одном осевом уровне) при помощи штифта,который от продольного смещения ограничивается...
