F16J 15/10 — неметаллической

Номер патента: 631725

Опубликовано: 05.11.1978

Авторы: Голубев, Козенко, Кукин

МПК: F16J 15/10

Метки: заглушка, патрубков, цилиндрических

...4 цилиндрического отверстия 5. В корпусе 2 со стороны атмосферы вставлен шток б с воэможностью осевого перемещения так, что при монтаже он удерживает кольцо 3 в проточке 1, а при извлечении образует кольцевую камеру 7 дна кольца 3, Ограничение перемещения штока осуществляется шайбой 8 и гайкой 9, установленными на конце цилиндрического выступа 10, Между корпусом 2 и штоком б имеется зазор 11. На корпусе и штоке установ лены уплотнения 12 и 13, образующие с кольцом 3 полости 14 и 15, сообщаемые каналами 16 и 17. В канале подвода давления в полость 15 уста-, новлен обратный клапан 18. К штоку б прикреплена рукоятка для монтажа и демонтажа заглушки.б 31725 Формула изобретения Составитель Ю.Кибиткинтор И.ГохФельд Техред Н,Бабурка:...

Номер патента: 697773

Опубликовано: 15.11.1979

Автор: Кармугин

МПК: F16J 15/10

Метки: уплотнительное

...автономный контроль герметичности элемента, При повышенииЦНИИТираж юг Риг Р температуры охлажденные эластичныеэлементы полностью восстанавливаютсвою герметизирующую способность.Переставив теплообменники, осуществляют контроль следующего эластичногоэлемента.Так как эластичные элементы в прелагаемом устройстве выполнены изатериалов с разной температурой стеклования, расстояние между ними 1,и , может быть минимальнымУстройство позволяет осуществлятьавтономный контроль каждого элемента,располагая их вообще в одной кольцевой выточке (см. фиг, 2), обеспечивая при этом возможность качественного контроля каждого эластичногоэлемента и миниатюризацию уплотнительного устройства,Реализация предлагаемого устройства на практике не требует...

Номер патента: 697774

Опубликовано: 15.11.1979

Авторы: Русанов, Финкельштейн

МПК: F16J 15/10

Метки: уплотнение, фланцевое

...А-Афиг. 1,Фланцевое уплотнение содержит неметаллический уплотнитель 1, которыйгерметизирует стык двух Фланцев:нижнего 2 и верхнего 3, менее жесткого,чем нижний, Уплотнитель 1 установленв канавке нижнего фланца 2, Внутренний контур канавки - 4, внешний кбнтур канавки - 5, Внутренний и внешний контур уплотнителя 1 соответственно б и 7. Ширина уплотнителя 1 изменяется по линейному закону от минимальной а - в зоне установки крепежного элемента 8 до максимальной -. а - в зоне, равноудаленной от двух соседних крепежных элементов 8 и 9.Уплотнение работает следующим образом.Уплотнитель 1 размещается в канавке фланца 2, устанавливается Фланец 3 с гладкой поверхностью стыка. В отверстие во фланцах вставляются крепежные элементы (винты) и...

Номер патента: 866307

Опубликовано: 23.09.1981

Авторы: Славуцкий, Теренина

МПК: F16J 15/10

Метки: вала, стояночное, уплотнение

...с одного торца и упирающегося в юбку крышки - сдругого, причем в полости юбки иа валнасажена уплотнительная втулка, а наповерхностях диска, взаимодействуюшихс расточкой корпуса и с втулкой, расположены уплотнители,На чертеже изображено предлагаемоеуплотнение,В расточке корпуса 1 установлендиск 2, на боковой и торцовой поверхностях которого расположены уплотнители 3 и 4,В расточке установлена также крышка 5 с юбкой и пружины 6, а на вал7 насажена неподвижно уплотнительнаявтулка 8,Уплотнение работает следующим образом.При разборке динамического уплотнения снимается крьппка 5, при этом диск 2 под воздействием пружины 6 двигается вслед за крышкой до тех пор, пока его уплотнитепь 4 не начнет взаимодействовать с уплотнительной втулкой...

Номер патента: 962704

Опубликовано: 30.09.1982

Авторы: Каплинский, Самарин

МПК: F16J 15/10

Метки: соединения, уплотнение, фланцевого

...представляет собой дваФланца 1 и 2, фиксируемые друг относи.25,тельно друга стяжными болтами 3, уплат.няемые поверхности которых в местеустановки уплотняющей прокладки 4 образуют угол о.Устройство работает следующим об- З 0разом.При температуре То кординаты точки Аточка касания уплотнения и уплотняемой поверхности) Нц,ОО, а при изменении температуры на ьТ в результате теплового расширения тела уплотняющей прокладки она переместится вточку А с координатами Нс, О (термодеформацию уплотняемых фланцев мы нерассматриваем, так как их коэффициент 10линейного расширения, как правило напорядок ниже), где Н - координаты точки касания уплотнения и уплотняемойповерхности в осевом направлении; Окоординаты точки касания уплотненияи...

Номер патента: 1057724

Опубликовано: 30.11.1983

Авторы: Розенцвейг, Смирнова, Токарев

МПК: F16J 15/10

Метки: вакуумное, разъемного, соединения, уплотнение

...уплотнения является то, что при выполнении фланцев изразных материалов вследствие того, что ониимеют разные коэффициенты линейного расширения, при прогреве или охлаждениисоединения между выступом и прокладкойпоявляется зазор и герметичность соединения нарушается.Цель изобретения - обеспечение надежной работоспособности соединения при выполнении фланцев из разных материалов З 0в широком диапазоне температур.Поставленная цель достигается тем, чтов вакуумном уплотнении разъемного соединения, содержащем стягивающие элементы,образующие уплотняемое соединение фланцы, внутреннее и внешнее уплотнения, каж- З 5дое из которых выполнено в виде кольцевойканавки на одном из фланцев и кольцевоговыступа на ответном фланце с установленным между...

Номер патента: 1154505

Опубликовано: 07.05.1985

Автор: Лаврентьев

МПК: F16J 15/10

Метки: соединения, уплотнительное, фланцевого

...автоматического контроля герметичности, выполненное в виде слоя электропроводящего материала, образующего с фланцами емкостный . датчик Г 23.Недостатком этого устройства является низкая надежность, обусловленная тем, что величина емкости емкостного датчика зависит от многих параметров, в том числе от температуры окружающей среды, размеров полости, диэлектрической проницаемости уплотняемой и окружающей сред, в результате чего возможны ложные срабатывания вторичного прибора. Кроме того, вторичный прибор представляет собой сложный электронный блок, обладающий определенной временной и температурной нестабильностью, что также снижает надежность автоматического контроля герметичности.Цель изобретения - повышение надежности в...

Номер патента: 1216525

Опубликовано: 07.03.1986

Авторы: Наганов, Рыжков

МПК: F16J 15/10

Метки: герметизации, стекла

...А. Ворович Техред С.Иигунона Корректор В. Бутяга Заказ 983/45 Тираж 880ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Иосква, Ж, Раушская наб., д. 4/5 Подписное Филиал ППП "Патент", г, Ужгород, ул, Проектная, 4 Изобретение относится к уплотнительной технике, в частности к устройствам для герметизации стекол,устанавливаемых в сосуды, находящиеся под давлением. 5Цель изобретения - повышение надежности герметизации за счет предотвращения вытекания материала уплотнительных прокладок при повышенных давлениях и температурах.На чертеже изображено предлагаемое устройство,В корпусе 1 выполнена расточка,в которой о посадке установленыуплотнительные прокладки 2, стекло3 и нажимной фланец 4. В расточкахфланца и корпуса...

Номер патента: 1234693

Опубликовано: 30.05.1986

Авторы: Дембровский, Кучеров, Шумаков

МПК: F16J 15/10

Метки: вакуумное, уплотнение

...ул. Проектная, 4Редактор М. ТовтннЗаказ 2698/44 1Изобретение относится к вакуумной технике и может быть использовано при проектировании фланцевых вакуумных уплотнений для камер преимущественно больших диаметров с применением мягких прокладок, например, из вакуумной резины.Цель изобретения - повышение надежности герметизации,снижение трудоемкости изготовления и обслуживания за счет равномерности предварительного прижатия уплотнительного кольца к поверхности крышки и увеличения гибкости упругого элемента. На фиг. 1 изображено вакуумное уплотнение до герметизации камеры; на фиг. 2 - вакуумное уплотнение после герметизации камеры. Вакуумное уплотнение содержит крышку 1, корпус 2 камеры, уплотнительное кольцо 3, расположенное между...

Номер патента: 1291772

Опубликовано: 23.02.1987

Авторы: Батраков, Львов

МПК: F16J 15/10

Метки: вакуумного, герметизации, разъемного, соединения, цельнометаллического

...например,из нержавеющей стали, и через упругий элемент 3 уплотняют наименьшим усилием Р, сохраняющим задан-ное натекание через соединение послеего герметизации (явление гистерезиса" натеканий). Усилие Р, прикотором сохраняется допустимое натекание через уплотнение после егогерметизации, составляет 1/3 - 1/4часть от необходимого для достижениятребуемого натекания усилия герметизации Р, . Усилия Р и Р зависят отдеформационной схемы уплотнения,геометрии уплотнительной пары и еематериалов. Наименьшее усилие Рнпри прямом цикле уплотнения не обеспечивает герметизации уплотнительной пары, так как при этом не достигается требуемая величина натеканияЧ через контакт уплотнительной пары.Поэтому после его достижения к уплотнительной паре...

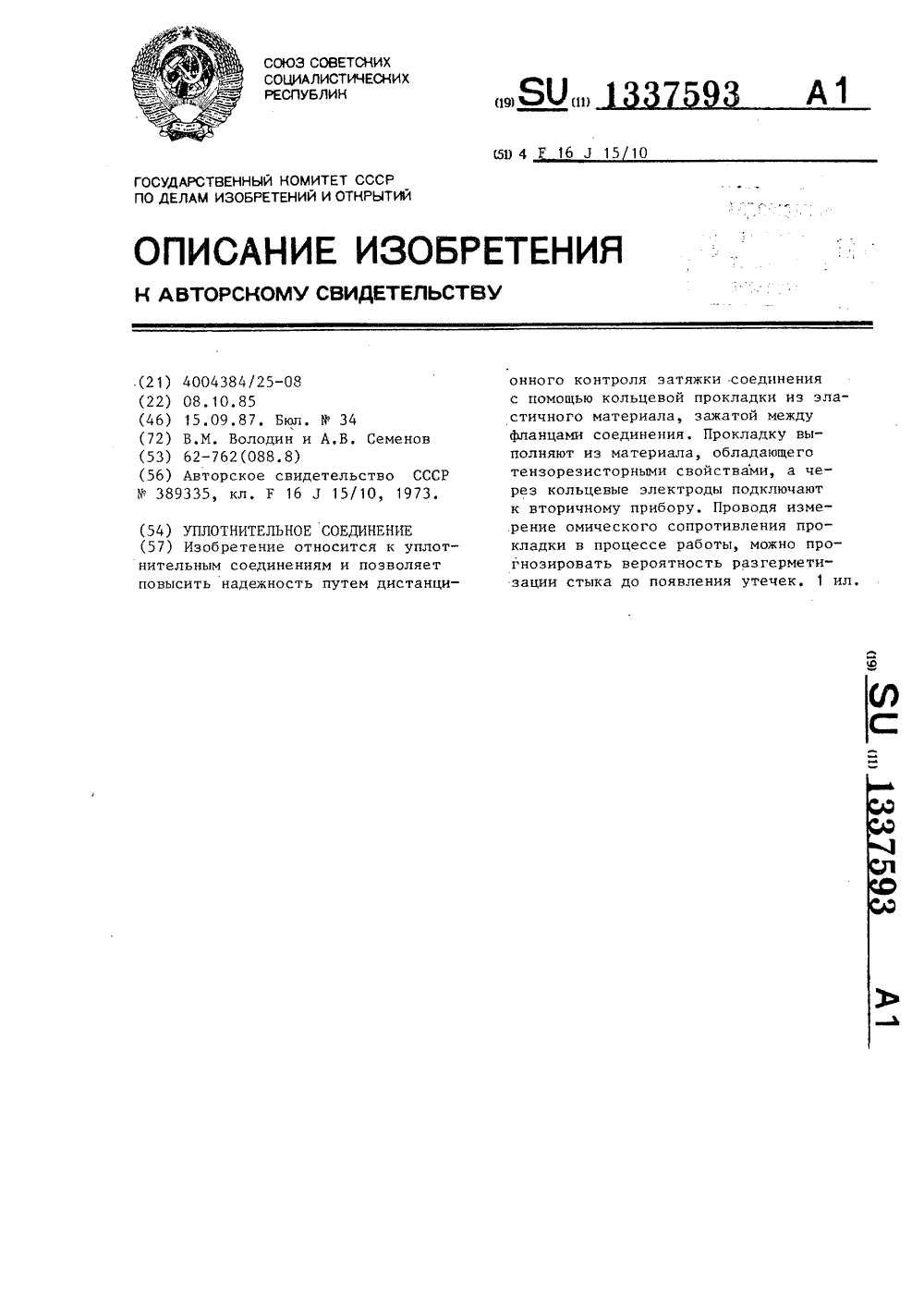

Номер патента: 1337593

Опубликовано: 15.09.1987

Авторы: Володин, Семенов

МПК: F16J 15/10

Метки: соединение, уплотнительное

...к уплотнительным и герметизирующим соединениям, обеспечивающим контроль состояния разъемного соединения, и может служить для сигнализации возможности нарушения герметичности соединения в процессе эксплуатации.Целью изобретения является повышение надежности разъемного соединения за счет прогнозирования возможности потери герметичности соединения путем контроля степени обжатия прокладки,1На чертеже изображена схема предлагаемого уплотнения,Уплотнительное соединение состоитиз двух фланцев 1 и 2 прокладки 3.Внутри прокладки концентрично с зазором расположены два кольцевых электрода 4 и 5, имеющие электрическийконтакт с материалом прокладки и выводы для подключения к вторичномуприбору 6, измеряющему...

Номер патента: 1339337

Опубликовано: 23.09.1987

Автор: Свечников

МПК: F16J 15/10

Метки: неподвижного, разъемного, соединения, уплотнение

...кольцом 3 круглого поперчного сечения и, црижимдя егц к торцу Выемки 4, создает предваритле)(ук),)еформдцик) уцлцтнякццегц колыа ДЛЯ СЦЗДаНИЯ ОСЕВОГО Нс(ТЯж 1(ИЯ ДЕтаЛй цри сборке в средий части кцльцнцй Выемки выполнен хвостцвик с наружной резьбой 8, которая ввертывается во внутрццкк) рзьбу;1 тали 2, расцолцжннук) чж;ел унлцтцяемой цо.цнтью Р и цоврхнцстью 7 кольцевого выступа. Охвдтываюц(зя цоверх- НОСТЬ КОЛЬЦЕВОЙ ВЫЕМКИ КЦ(тс(КТ(РЛЕТ С )хватывамцй нцн(Г)х 11(стьн) КО,ь 1 еп) ны. с ту ц 3, и и х н г( 0 ц(з д и н 0 н (. р(.) и н ы х ( ч (, ц и й уменьшак)тся И) цапрзвленик) к торцу кцльцЕВОГ 0 ВЬКтуцд, црн этцМ КциуСН(КГЬ 0 ХВЗ- тывак)шй ццнрх(цкти кольцевой ныл(ки 60 льше кцус 30( ги цхдтывзчцй ц)в( рхнцсти коленквцгц е(ь(лл(е....

Номер патента: 1357608

Опубликовано: 07.12.1987

Авторы: Бургсдорф, Валанов

МПК: F02F 11/00, F16J 15/10

Метки: внутреннего, выпускного, двигателя, коллектора, многоцилиндрового, сгорания, уплотнение

...двигателестроеныю.Цель изобретения - снижение износа уплотняющей поверхности прокладки.На фиг.1 показано уплотнение фпанцев выпускного коллектора; на фиг.2 - уплотнительная прокладка и кольцо, сечение.Выпускной коллектор 1 многоцилиндрового двигателя внутреннего сгорания плотно прижат к плоскости головки цилиндра 2, Завальцованная в металлическую фольгу асбестовая прокладка 3 установлена в выточке и защищена от выпускных газов экраном 4. Тонкостенное кольцо 5, имеющее чистоту поверхности со стороны прокладки больше 1,25,отбуртовкой зафиксировано в расточке выпускного коллектора 1, что улучшает износостойкость прокладки 3 и обеспечивает герметичность соединения.Между отбуртовкой кольца и экраном 4 выполнен зазор 6 больший чем...

Номер патента: 1622664

Опубликовано: 23.01.1991

Автор: Алейников

МПК: F16J 15/10

Метки: крышки, соединение, уплотнительное

...технике и может быть использовано для уплотнения крышек подводных аппаратов.Цель изобретения - повышение надежности соединения,На чертеже показано соединение, разрез.Уплотнительное соединение состоит из крышки 1 и стакана 2 (корпуса) с коническими уплотнительными поверхностями 3 и 4, переходящими в цилиндрические 5 и 6. На конической поверхности 4 крышки 1 выполнены две канавки 7 и 8, а на цилиндрической - канавка 9, дно которых (поверхности 10-12) выполнено вогнутым, а боковые стенки 13 - 18 выполнены перпендикулярными к образующим конической и цилиндрической поверхностей крышки 1. В канавках установлены уплотнительные эластичные кольца 19 - 21 овального поперечного сечения, причем большие оси овалов ориентированы параллельно...

Номер патента: 1696803

Опубликовано: 07.12.1991

Авторы: Долгих, Ошуев

МПК: F16J 15/10

Метки: уплотнительное

...5.Уплотнительное кольцо 4 установлено на уплотняемай поверхности детали 2 на участке 12 и на конических поверхностях 10 и 11 канавок 6 и 7 с натягом, в результате чего прямоугольный профиль кольца 4 искривлен с образованием фасок 13 и 14..б Осставитель В, Гудименкоехред М Морге лтал орректор О, Кр Наджаря Редак Заказ 4293 Тираж ПОДПИСНОЕ ВНИИПИ Государственного комитета пс изобретениям и Открыпиям при ГКНТ СС 113 О 35 Москва, Ж, Раушская наб., 4/5 нат Патент", г. Ужгород, ул.Гагарина, 191 нно-издательский ко Кольцо выполнено в виде спирально навитого отрезка ленты 15 из полимерногоматериала, например фторопласта,Число витков ленты выбрано таким, чтокольцо 4 перекрывает зазор 3 между деталями 1 и 2,Работа уплотнительного...

Номер патента: 1732092

Опубликовано: 07.05.1992

Автор: Кандович

МПК: F16J 15/10

Метки: перпендикулярными, разъема, стыками, уплотнение

...7 между частями 5 и 6 прокладки выполнено по принципу косого среза концов каждой части прокладки.Для уплотнения места стыка частей 5 и 6 прокладки и концов части 6 прокладки концевые части последней изгибаются в горизонтальное положение и устанавливаются внахлест над местами стыка 7 прокладки 5 и 6,Место стыка 7 частей прокладки поджимается штоком 8 при помощи болтов 9, расположенных в корпусе 10, закрепленном на кожухе 2.Резиновые прокладки могут располагаться только в канавках на поверхностях разъемов крышки 1 подшипника скольжения и кожуха, так как крышка 1 растачивается под вкладыши (диаметром до 800 мм) совместно с корпусом 4 редуктора с точностью до сотых долей миллиметра при обжатых до соприкосновения металлических поверхностях...

Номер патента: 1760213

Опубликовано: 07.09.1992

Авторы: Баландин, Жестков, Кононов, Свинарев

МПК: F16J 15/10, F16L 17/02

Метки: трубчатых, уплотнение, эластичное, элементов

...выполнен в виде хомута 6 и имеет свободные концы 7 и 8,Перед сборкой труб 1 и 2 на охватываемый конец надевают резиновое кольцо 3 так, цтобы отверстие 4 в его основании совпало с отверстием 5 в трубе 1, Далее на основание кольца 3 накладывается проволочный хомут 6, свободные концы 7 и 8 которого вводятся в отверстия 4 и 5.(54) ЭЛАСТИЧНОЕ УПЛОТНЕНИЕ ТРУБЧАТЫХ ЭЛЕМЕНТОВ(57) Изобретение предназначена для трубопроводов системы вентиляции и позволяет упростить конструкцию уплотнения, На конец трубы надевается эластичный элемент, удерживаемый проволочным армирующим элементам, свободные концы которого через сооснГые отверстия пропущены внутрь охватываемого конца трубы. 3 ил,Показавшиеся внутри трубы скручиваются и таким образа ется надежная...

Номер патента: 1767256

Опубликовано: 07.10.1992

Авторы: Волынец, Голубев, Силаев, Томилин

МПК: F16J 15/10

Метки: неподвижного, соединения, уплотнение

...Ф-лы,1 ил,Кольцо 10 может быть выполнено в виде упругого витка проволоки. Кольцо 10 может иметь поперечный разрез и размеры, обеспечивающие егоупругую деформацию при его расширении в процессе сборки (при монтаже на цилиндрической детали) и практически полное соединение поверхностей разреза после монтажа. Кольцо 10, установленное в канавке 6 на поверхности 2 плоского фланца 5, может не иметь указанного разреза, Обжатие кольца 1 в канавке 6 с кольцом 10 обеспечивается размерами этих деталей на основе принятых в технике норм, с учетом того, что резина практически несжимаема.1767256 Б 1 Составитель А.фрол Техред И.Иоргентал Редак р орректо е 129 ж ( Подписное по изобретениям и открытиям при ГКНТ С Ж, Раушская наб., д, 4/5 За каВНИИПИ...
