Уплотнительное соединение крышки
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1622664
Автор: Алейников
Текст

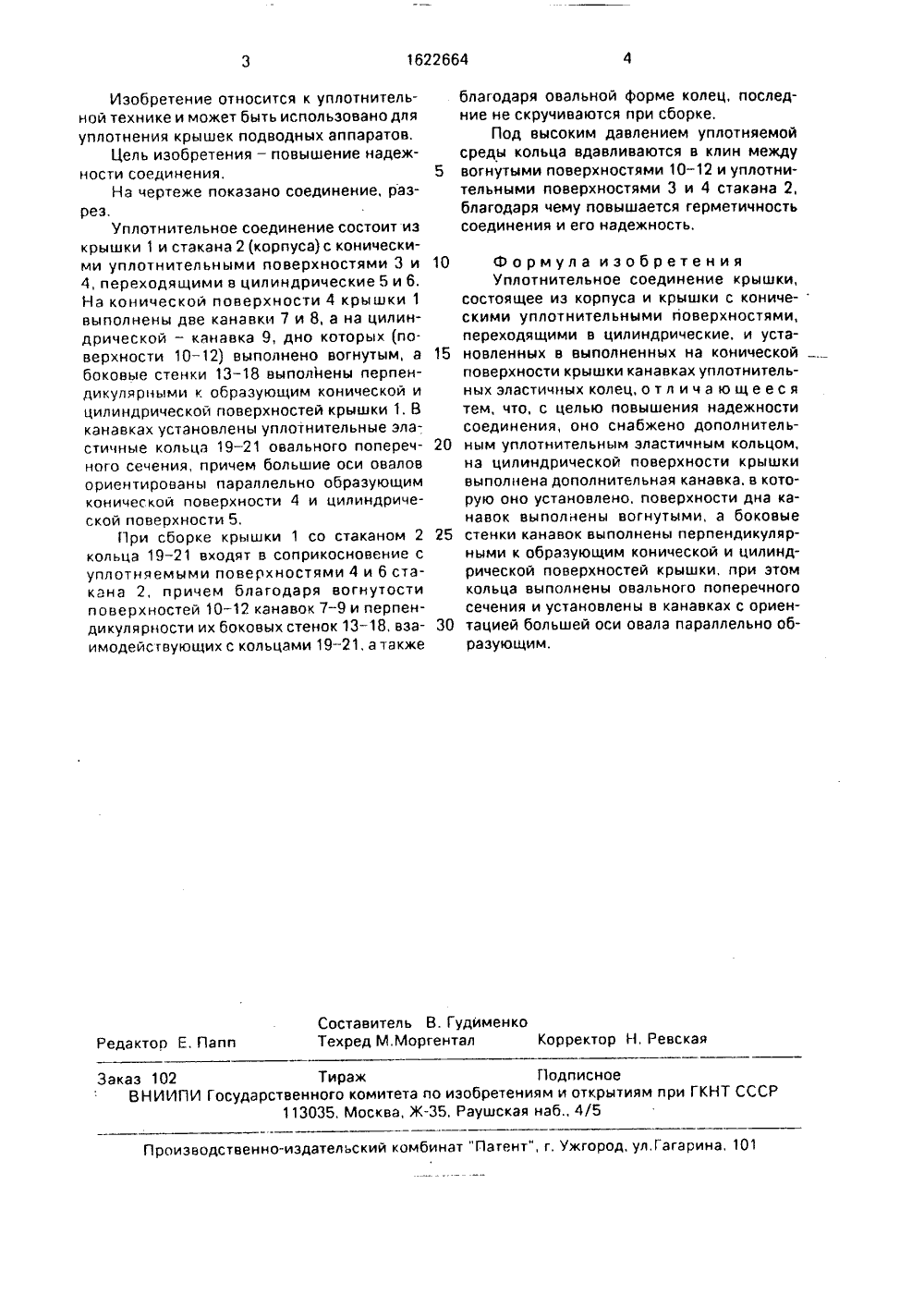

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 9) (1 2 55 Г 16 д 15/10 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССРЛВЪЦр т ), 1 к г 1 Й ЧИ ф 1) гл Б 0 1.: л.А ОПИСАНИЕ ИЗОБРЕТЕНК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(56) Авторское свидетельство СССРМ 1300241. кл. Р 16 ) 15/10, 1985.(57) Изобретение относится к уплотнительной технике и может использоваться дляуплотнения крышек подводных аппаратов,Цель изобретения - повышение надежностисоединения. При сборке крышки 1 со стаканом 2 кольца 19 - 21, установленные в канав ках 7 - 9, выполненных на конической 4 и цилиндрической 5 поверхностях крышки 1, не скручиваются благодаря взаимодействию с вогнутыми поверхностями 10-12 дна канавок и с боковыми стенкал 1 и 13-18 канавок, выполненными перпендикулярными к образующим поверхностей 4 и 5 крышки 1, а также благодаря овальной форме поперечного сечения колец 19-21 Под высоким давлением уплотняемои среды кольца вдавливак,гся в клин л 1 е.яду во нутыл 1 и поверхностя;1. 10-2 и уг 1 латнительными поверхностями 3 и 4 ста,ана 2. что пс .:, дает герметичность соединения и еголожность. 1 ил,1622664 Составитель В. ГудименкоТехред М, Моргентал Корректор Н, Ревская Редактор Е. Папп Заказ 102 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 Изобретение относится к уплотнительной технике и может быть использовано для уплотнения крышек подводных аппаратов.Цель изобретения - повышение надежности соединения,На чертеже показано соединение, разрез.Уплотнительное соединение состоит из крышки 1 и стакана 2 (корпуса) с коническими уплотнительными поверхностями 3 и 4, переходящими в цилиндрические 5 и 6. На конической поверхности 4 крышки 1 выполнены две канавки 7 и 8, а на цилиндрической - канавка 9, дно которых (поверхности 10-12) выполнено вогнутым, а боковые стенки 13 - 18 выполнены перпендикулярными к образующим конической и цилиндрической поверхностей крышки 1. В канавках установлены уплотнительные эластичные кольца 19 - 21 овального поперечного сечения, причем большие оси овалов ориентированы параллельно образующим конической поверхности 4 и цилиндрической поверхности 5.При сборке крышки 1 со стаканом 2 кольца 19 - 21 входят в соприкосновение с уплотняемыми поверхностями 4 и 6 стакана 2, причем благодаря вогнутости поверхностей 10 - 12 канавок 7 - 9 и перпендикулярности их боковых стенок 13-18, взаимодействующих с кольцами 19 - 21, а также благодаря овальной форме колец, последние не скручиваются при сборке.Под высоким давлением уплотняемойсреды кольца вдавливаются в клин между 5 вогнутыми поверхностями 10 - 12 и уплотнительными поверхностями 3 и 4 стакана 2, благодаря чему повышается герметичность соединения и его надежность. 10 Формула изобретенияУплотнительное соединение крышки,состоящее из корпуса и крышки с коническими уплотнительными поверхностями, переходящими в цилиндрические, и уста новленных в выполненных на коническойповерхности крышки канавках уплотнительных эластичных колец, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности соединения, оно снабжено дополнитель ным уплотнительным эластичным кольцом,на цилиндрической поверхности крышки выполнена дополнительная канавка, в которую оно установлено, поверхности дна канавок выполнены вогнутыми, а боковые 25 стенки канавок выполнены перпендикулярными к образующим конической и цилиндрической поверхностей крышки, при этом кольца выполнены овального поперечного сечения и установлены в канавках с ориен тацией большей оси овала параллельно образующим.
СмотретьЗаявка
4481612, 13.09.1988
С. Я. Алейников
АЛЕЙНИКОВ СЕРГЕЙ ЯКОВЛЕВИЧ
МПК / Метки
МПК: F16J 15/10
Метки: крышки, соединение, уплотнительное
Опубликовано: 23.01.1991
Код ссылки
<a href="https://patents.su/2-1622664-uplotnitelnoe-soedinenie-kryshki.html" target="_blank" rel="follow" title="База патентов СССР">Уплотнительное соединение крышки</a>
